Inhaltszusammenfassung für Bartscher B Plus

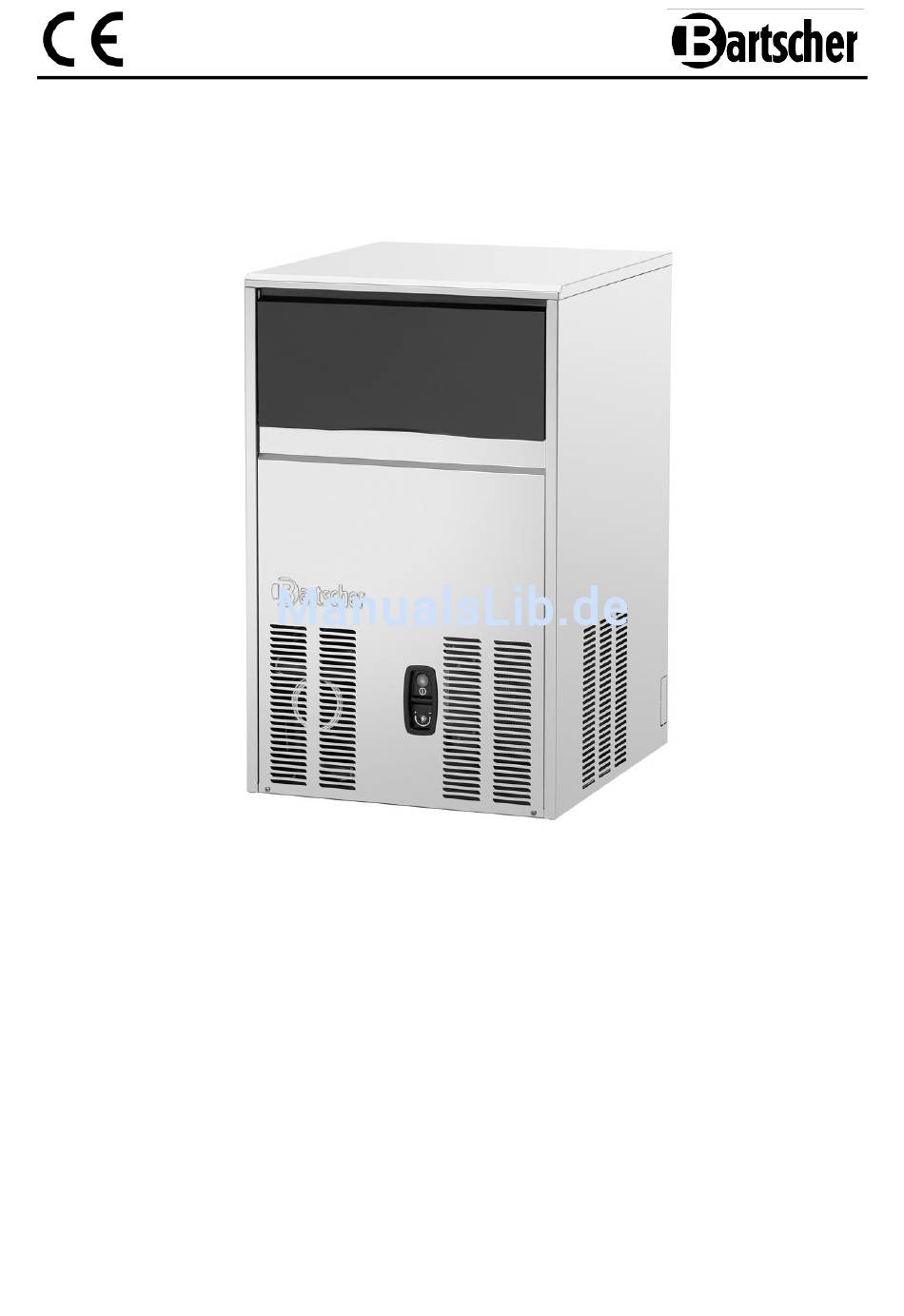

- Seite 1 B Plus 104323 104338 104348 104383 104393 Original-Gebrauchsanleitung V1/02-2018...
- Seite 3 Abbildungen / Drawings / Dessins / Figure / Figuras / Afbeeldingen / Rysunki...
-
Seite 5: Inhaltsverzeichnis
6. Anweisungen für den Benutzer ................23 6.1 Inbetriebnahme ....................23 6.2 Einstellungen ..................... 24 6.3 Tägliche Reinigung .................... 24 7. Entsorgung des Altgerätes ................... 26 Bartscher GmbH Tel.: +49 5258 971-0 Franz-Kleine-Str. 28 Fax: +49 5258 971-120 33154 Salzkotten... -
Seite 6: Sicherheit
Die Gebrauchsanleitung vor Inbetriebnahme lesen und griffbereit am Gerät aufbewahren! Diese Gebrauchsanleitung beschreibt die Installation, Bedienung und Wartung des Gerätes und dient als wichtige Informationsquelle und Nachschlagewerk. Die Kenntnis aller in ihr enthaltenen Sicherheitshinweise und Handlungsanweisungen schafft die Voraussetzung für das sichere und sachgerechte Arbeiten mit dem Gerät. Darüber hinaus sind die für den Einsatzbereich des Gerätes geltenden örtlichen Unfallverhütungsvorschriften und allgemeinen Sicherheitsbestimmungen einzuhalten. -
Seite 7: Sicherheitshinweise
BRANDGEFAHR / GEFAHR DURCH BRENNBARE MATERIALIEN / EXPLOSIONSGEFAHR! Dieses Symbol kennzeichnet möglicherweise gefährliche Situationen, die zu schweren Körperverletzungen oder zum Tod führen können. VORSICHT! Dieses Symbol kennzeichnet möglicherweise gefährliche Situationen, die zu leichten Verletzungen führen oder Beschädigung, Fehlfunktionen und/oder Ausfall des Gerätes zur Folge haben können. HINWEIS! Dieses Symbol hebt Tipps und Informationen hervor, die für eine effiziente und störungsfreie Bedienung des Gerätes zu beachten sind. - Seite 8 Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder geistigen Fähig- keiten oder Mangel an Erfahrung und/ oder Wissen nur dann benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
- Seite 9 GEFAHR durch elektrischen Strom! Zur Vermeidung der Gefahr die aufgeführten Sicherheitshinweise befolgen: Achten Sie darauf, dass das Netzkabel nicht mit Wärmequellen bzw. scharfen Kanten in Berührung kommt. Netzkabel nicht vom Tisch oder von der Theke herunter hängen lassen. Netzkabel so verlegen, dass niemand auf das Netzkabel treten oder darüber stolpern kann.
- Seite 10 Nehmen Sie das Gerät nicht mit feuchten Händen oder auf nassem Boden stehend in Betrieb. Ziehen Sie den Netzstecker aus der Steckdose, - wenn Sie das Gerät nicht benutzen, - wenn während des Betriebes eine Störung auftritt, - bevor Sie das Gerät reinigen. Brandgefahr / Gefahr durch brennbare Materialien / Explosionsgefahr! Bei nicht sachgemäßer Verwendung des Gerätes besteht Brand-...
-
Seite 11: Bestimmungsgemäße Verwendung
1.3 Bestimmungsgemäße Verwendung Die Betriebssicherheit des Gerätes ist nur bei bestimmungsgemäßer Verwendung entsprechend der Angaben in der Gebrauchsanleitung gewährleistet. Alle technischen Eingriffe, auch die Montage und die Instandhaltung sind ausschließlich von qualifiziertem Kundendienst vorzunehmen. Dieses Gerät kann im Haushalt und ähnlichen Bereichen verwendet werden, wie beispielsweise: ... -
Seite 12: Allgemeines
2. Allgemeines 2.1 Haftung und Gewährleistung Alle Angaben und Hinweise in dieser Gebrauchsanleitung wurden unter Berücksichtigung der geltenden Vorschriften, des aktuellen ingenieurtechnischen Entwicklungsstandes sowie unserer langjährigen Erkenntnisse und Erfahrungen zusammengestellt. Die Übersetzungen der Gebrauchsanleitung wurden ebenfalls nach bestem Wissen erstellt. Eine Haftung für Übersetzungsfehler können wir jedoch nicht übernehmen. Maßgebend ist die beiliegende deutsche Version dieser Gebrauchsanleitung. -
Seite 13: Transport, Verpackung Und Lagerung
3. Transport, Verpackung und Lagerung 3.1 Transportinspektion Lieferung bei Erhalt unverzüglich auf Vollständigkeit und Transportschäden prüfen. Bei äußerlich erkennbarem Transportschaden Lieferung nicht oder nur unter Vorbehalt entgegen nehmen. Schadensumfang auf Transportunterlagen/Lieferschein des Transporteurs vermerken. Reklamation einleiten. Verdeckte Mängel sofort nach Erkennen reklamieren, da Schadensersatzansprüche nur innerhalb der geltenden Reklamationsfristen geltend gemacht werden können. -
Seite 14: Technische Daten
4. Technische Daten 4.1 Baugruppenübersicht Abdeckklappe Vorratsbehälter Vorratsbehälter Frontblende Belüftungsöffnungen Eisschaufel Ein-/Ausschalter Stellschraube Eiswürfelgröße Gehäuse Lamellenvorhang Wasserzulaufschlauch Wasserablaufschlauch - 10 -... -
Seite 15: Technische Angaben
4.2 Technische Angaben Eigenschaften der Eiswürfelbereiter der Serie B Plus Material: Edelstahl, Kunststoff, Stahl, verzinkt Ausführung Eiswürfel: Kegelform (Vollkegel) Eiswürfelgröße: 35 x 32 mm, 20 g Herstellung mittels: Sprühsystem Anzahl Eiswürfelgrößen: Größe stufenlos regulierbar ... - Seite 16 Bezeichnung Eiswürfelbereiter B 20 Plus 104323 Art.-Nr.: Produktion max.: 21 kg / 24 Std. Produktion / Arbeitsgang: 18 Eiswürfel Fassungsvermögen 6,5 kg Vorratsbehälter: Wasserverbrauch / Stunde: 2,46 Liter Anschlusswert: 0,265 kW / 220-240 V 50 Hz Abmessungen: B 340 x T 480 x H 600 mm Gewicht: 28,55 kg 1 x Eisschaufel, 1 x Wasserzulaufschlauch,...
- Seite 17 Bezeichnung Eiswürfelbereiter B 50 Plus 104348 Art.-Nr.: Produktion max.: 52 kg / 24 Std. Produktion / Arbeitsgang: 36 Eiswürfel Fassungsvermögen 22 kg Vorratsbehälter: Wasserverbrauch / Stunde: 4,6 Liter Anschlusswert: 0,68 kW / 220-240 V 50 Hz Abmessungen: B 500 x T 580 x H 800 mm Gewicht: 42,6 kg 1 x Eisschaufel, 1 x Wasserzulaufschlauch,...
- Seite 18 Bezeichnung Eiswürfelbereiter B 90 Plus 104393 Art.-Nr.: Produktion max.: 89 kg / 24 Std. Produktion / Arbeitsgang: 56 Eiswürfel Fassungsvermögen 42 kg Vorratsbehälter: Wasserverbrauch / Stunde: 7,45 Liter Anschlusswert: 0,98 kW / 220-240 V 50 Hz Abmessungen: B 700 x T 581 x H 995 mm (Höhe ohne Füße: 910 mm) Gewicht: 63 kg 1 x Eisschaufel, 1 x Wasserzulaufschlauch,...
-
Seite 19: Anweisungen Für Den Servicetechniker
5. Anweisungen für den Servicetechniker VORSICHT! Die Installation und der Anschluss des Gerätes, sowie Reinigungs- und Wartungsarbeiten dürfen nur von einem qualifizierten und befugtem Techniker gemäß den geltenden internationalen, nationalen und lokalen Vorschriften des Installationslandes vorgenommen werden. 5.1 Installationsort Bei der Auswahl des Installationsraums für das Gerät stellen Sie sicher, dass: die Raumtemperatur nicht unter 10 °C (50 °F) sinkt und nicht über 43 °C (110°... -
Seite 20: Gerät Aufstellen
5.3 Gerät aufstellen Stellen Sie das Gerät an dem vorgesehenen Platz auf und richten Sie es waagerecht aus (Abb. 3). Stellen Sie das Gerät auf eine feste, trockene, ebene, wasserresistente und hitze- beständige Fläche, die das Gewicht des Gerätes und der Füllung aushält. ... -
Seite 21: Wasseranschluss
5.4 Wasseranschluss Führen Sie die Anschlüsse an das Trinkwassernetz vor den Anschlüssen an die Stromversorgung aus. Schließen Sie den beiliegenden Anschlussschlauch 3/4” am Gerät und am Trinkwasseranschluss an. Aus praktischer Sicht und für die Sicherheit empfiehlen wir, einen geeigneten Absperrventil vorzusehen (Pos. -
Seite 22: Einstellungen
Der Steckdosenstromkreis muss mit 16A abgesichert sein. Schließen Sie das Gerät nur direkt an eine Einzelsteckdose mit Schutzkontakt an; verwenden Sie keine Verteiler oder Mehrfachsteckdosen. Falls der Eiswürfelbereiter im Winter von draußen hereingebracht wird, lassen Sie ihn einige Stunden auf Raumtemperatur aufwärmen, bevor Sie ihn anschließen. ... -
Seite 23: Reinigung Und Wartung
B40 Plus / 104338 B50 Plus / 104348 B70 Plus / 104383 B90 Plus / 104393 Die Stellschraube des Thermostats vom Vorratsbehälter nach links bis zum Anschlag drehen B: Die Stellschraube des Thermostats vom Vorratsbehälter nach rechts auf Position „8 Uhr“ drehen. 5.8 Reinigung und Wartung VORSICHT! Die Reinigung und Wartung des Gerätes dürfen nur qualifizierte Fachtechniker... - Seite 24 Wasserzulauffilter o Schließen Sie das Absperrventil der Wasserversorgung. o Schrauben Sie den Wasserzulaufschlauch vom Gerät ab. o Ziehen Sie mit Hilfe einer Zange den Filter aus seinem Sitz am Eingang des Wassermagnetventils heraus. o Reinigen Sie den Filter unter einem Wasserstrahl und setzen Sie ihn wieder ein. o Befestigen Sie den Wasserzulaufschlauch.
- Seite 25 5. Die Wasser-Zitronensäure-Lösung gut mischen und darauf achten, dass sich keine Klumpen bilden. 6. Entfernen Sie die Frontblende des Gerätes, um an den Kippschalter für das Reinigungsprogramm zu gelangen (Abb. 9). 7. Für die Modelle 20 kg: Das Reinigungsprogramm starten, indem Sie den Kippschalter auf die Position = („CLEAN“) stellen.
-
Seite 26: Mögliche Funktionsstörungen
5.9 Mögliche Funktionsstörungen Bei einer Funktionsstörung trennen Sie das Gerät sofort von der Wasser- und Stromversorgung. Prüfen Sie die möglichen Ursachen der Funktionsstörungen anhand der unten aufgeführten Fälle: 1. Prüfen Sie, ob die Stromversorgung korrekt ausgeführt ist: der Nezstecker an die Steckdose angeschlossen ist und das Gerät über den Schalter eingeschaltet ist. -
Seite 27: Anweisungen Für Den Benutzer
6. Anweisungen für den Benutzer Wichtige Hinweise Stellen während des Betriebes niemals das Wasser ab und verdecken Sie niemals die Luftansaugöffnungen. Lassen Sie während des normalen Betriebes die Abdeckklappe des Vorratsbehälters nicht offen stehen. Bewahren Sie im Vorratsbehälter keine Flaschen oder ähnliche Gegenstände auf, damit die Eiswürfel keinen schlechten Geruch oder Geschmack annehmen können. -
Seite 28: Einstellungen
6.2 Einstellungen Größe und Gewicht der Eiswürfel Mit der Zeit kann sich aufgrund der Veränderung der Umgebungstemperatur die Größe und das Gewicht der Eiswürfel ändern. Um die Größe und das Gewicht einzustellen, die Stellschraube an der Vorderseite unter dem Schalter einstellen (Abb.15). ... - Seite 29 Gehäuse o Reinigen Sie das Gerät regelmäßig. o Verwenden Sie für die Reinigung des Gehäuses ein mit speziellem Reinigungsmittel für rostfreien Stahl (ohne Chlor) befeuchtetes Tuch. Vorratsbehälter o Entnehmen Sie die Eiswürfel aus dem Vorratsbehälter. o Reinigen Sie den Vorratsbehälter mit einem Schwamm und verwenden Sie hierzu warmes Wasser und ein mildes Reinigungsmittel oder etwas Natriumbicarbonat.
-
Seite 30: Entsorgung Des Altgerätes
Gerät von der Netzversorgung trennen und das Netzanschlusskabel vom Gerät entfernen. Das Treibmittel innerhalb des Gerätes ist brennbar. Die Entsorgung von diesem feuergefährlichen Material muss in Übereinstimmung mit nationalen Regulierungen erfolgen. Bartscher GmbH Tel.: +49 5258 971-0 Franz-Kleine-Str. 28 Fax: +49 5258 971-120 33154 Salzkotten...
