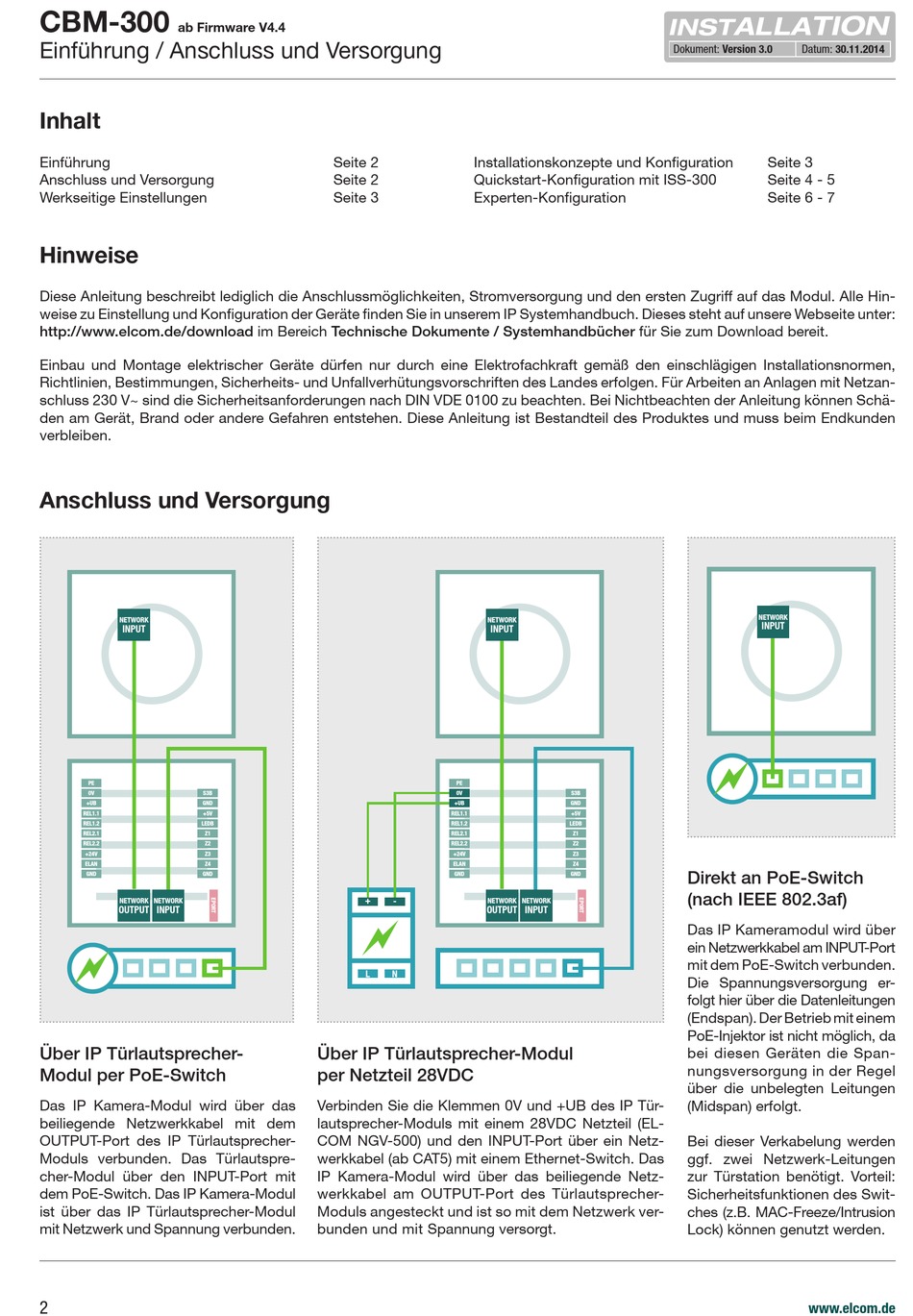

Einführung / Anschluss Und Versorgung; Anschluss Und Versorgung - ELCOM CBM-300 Kurzanleitung

CBM-300
ab Firmware V4.4
Einführung / Anschluss und Versorgung
Inhalt
Einführung

Anschluss und Versorgung

Werkseitige Einstellungen
Hinweise
Diese Anleitung beschreibt lediglich die Anschlussmöglichkeiten, Stromversorgung und den ersten Zugriff auf das Modul. Alle Hin-
weise zu Einstellung und Konfiguration der Geräte finden Sie in unserem IP Systemhandbuch. Dieses steht auf unsere Webseite unter:
http://www.elcom.de/download im Bereich Technische Dokumente / Systemhandbücher für Sie zum Download bereit.
Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft gemäß den einschlägigen Installationsnormen,
Richtlinien, Bestimmungen, Sicherheits- und Unfallverhütungsvorschriften des Landes erfolgen. Für Arbeiten an Anlagen mit Netzan-
schluss 230 V~ sind die Sicherheitsanforderungen nach DIN VDE 0100 zu beachten. Bei Nichtbeachten der Anleitung können Schä-
den am Gerät, Brand oder andere Gefahren entstehen. Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden
verbleiben.
Anschluss und Versorgung
NETWORK
INPUT
PE
0V S3B
+UB GND
REL1.1 +5V
REL1.2 LEDB
REL2.1 Z1
REL2.2 Z2
+24V Z3
ELAN Z4
GND GND
NETWORK NETWORK
OUTPUT INPUT

Über IP Türlautsprecher-
Modul per PoE-Switch
Das IP Kamera-Modul wird über das
beiliegende Netzwerkkabel mit dem
OUTPUT-Port des IP Türlautsprecher-
Moduls verbunden. Das Türlautspre-
cher-Modul über den INPUT-Port mit
dem PoE-Switch. Das IP Kamera-Modul
ist über das IP Türlautsprecher-Modul
mit Netzwerk und Spannung verbunden.
2
Seite 2 Installationskonzepte und Konfiguration
Seite 2 Quickstart-Konfiguration mit ISS-300
Seite 3 Experten-Konfiguration
NETWORK
PE
0V
+UB
REL1.1
REL1.2
REL2.1
REL2.2
+24V
ELAN
GND
+ -
NETWORK
OUTPUT

L N
Über IP Türlautsprecher-Modul
per Netzteil 28VDC
Verbinden Sie die Klemmen 0V und +UB des IP Tür-
lautsprecher-Moduls mit einem 28VDC Netzteil (EL-
COM NGV-500) und den INPUT-Port über ein Netz-
werkkabel (ab CAT5) mit einem Ethernet-Switch. Das
IP Kamera-Modul wird über das beiliegende Netz-
werkkabel am OUTPUT-Port des Türlautsprecher-
Moduls angesteckt und ist so mit dem Netzwerk ver-
bunden und mit Spannung versorgt.
INPUT
S3B
GND
+5V
LEDB
Z1
Z2
Z3
Z4
GND
NETWORK
INPUT
TION
ALLA
INST
Dokument: Version 3.0 Datum: 30.11.2014
Seite 3
Seite 4 - 5
Seite 6 - 7
NETWORK
INPUT

Direkt an PoE-Switch
(nach IEEE 802.3af)
Das IP Kameramodul wird über
ein Netzwerkkabel am INPUT-Port
mit dem PoE-Switch verbunden.
Die Spannungsversorgung er-
folgt hier über die Datenleitungen
(Endspan). Der Betrieb mit einem
PoE-Injektor ist nicht möglich, da
bei diesen Geräten die Span-
nungsversorgung in der Regel
über die unbelegten Leitungen
(Midspan) erfolgt.
Bei dieser Verkabelung werden
ggf. zwei Netzwerk-Leitungen
zur Türstation benötigt. Vorteil:
Sicherheitsfunktionen des Swit-
ches (z.B. MAC-Freeze/Intrusion
Lock) können genutzt werden.
