Anschluss und Versorgung

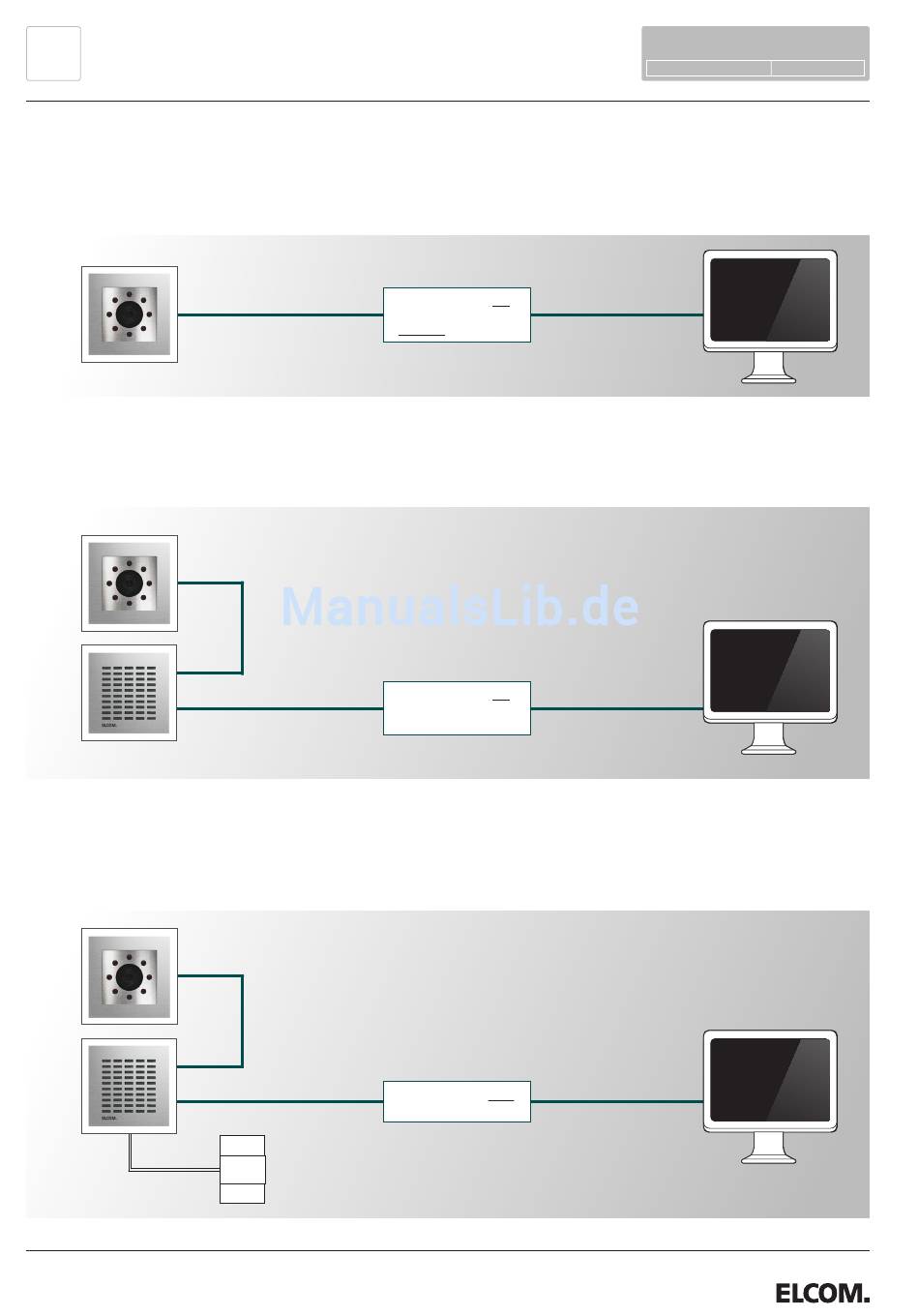

Versorgung Möglichkeit 1 - Switch mit Power-over-Ethernet (PoE 802.3af)
Das Kameramodul über ein Netzwerkkabel am INPUT-Port mit dem PoE-Switch (Power over Ethernet Switch) verbinden. Span-
nungsversorgung erfolgt dann hier über die Datenleitungen (Endspan). Betrieb mit einem PoE-Injektor ist nicht möglich, da
bei diesen Geräten die Spannungsversorgung in der Regel über die unbelegten Leitungen (Midspan) erfolgt.
INPUT
Versorgung Möglichkeit 2 - Über Türsprechmodul mit PoE
Das Kameramodul über ein Netzwerkkabel mit dem OUTPUT-Port des Türmoduls verbinden. Das Türsprechmodul über ein
Netzwerkkabel am INPUT-Port mit dem PoE-Switch verbinden. Das Kameramodul wird über das Türsprechmodul mitversorgt.
INPUT
OUTPUT
INPUT
Versorgung Möglichkeit 3 - Über Türsprechmodul mit Netzteil
Ein 28VDC Netzteil (ELCOM NGV-500) an der Klemme 0V und +UB des Türsprechmoduls anschließen. Das Kameramodul über
ein Netzwerkkabel mit dem OUTPUT-Port des Türsprechmoduls verbinden. Das Türsprechmodul über ein Netzwerkkabel am
INPUT-Port mit dem Ethernet-Switch verbinden. Das Kameramodul wird über das Türsprechmodul mitversorgt.
INPUT
OUTPUT
INPUT
0V (-)
+UB (+)
28VDC
RJ45 - Netzwerkkabel
(Achtung: kein Injektor)
RJ45 - Netzwerkkabel
RJ45 - Netzwerkkabel
RJ45 - Netzwerkkabel
RJ45 - Netzwerkkabel
NGV-500
Netzgerät
Ethernet-Switch mit
RJ45 - Netzwerkkabel
Power-over-Ethernet
Ethernet-Switch mit
RJ45 - Netzwerkkabel
Power-over-Ethernet
oder PoE-Injektor
RJ45 - Netzwerkkabel
Ethernet-Switch ohne
Power-over-Ethernet
INSTALLATION
Dokument: Version 2.0
Datum: 31.01.2013
