Verkabelung des zweiten optionalen DAE zur Erweiterung von Back-end-
Bus 0
Hinweis
Keiner der Stecker des Mini-SAS-HD-Kabels verfügt über ein Symbol zur
Kennzeichnung von Eingang oder Ausgang.
a. Verbinden Sie Port 1 von SP A im unteren Steckplatz des DPE mit Port A der
LCC A (Link Control Card A) unten im DAE. [
b. Verbinden Sie Port 1 von SP B im oberen Steckplatz des DPE mit Port A der
LCC B (Link Control Card B) oben im DAE. [
Verbinden Sie den zweiten optionalen Erweiterungs-DAE mit dem DPE-
Erweiterungsport 0, um den Back-end-Bus 0 (BE0) zu erweitern, und legen Sie dieses
DAE als Gehäuse 1 dieses Busses fest. Die Adresse dieses Gehäuses wird als BE0 EA1
(0_1) bezeichnet.

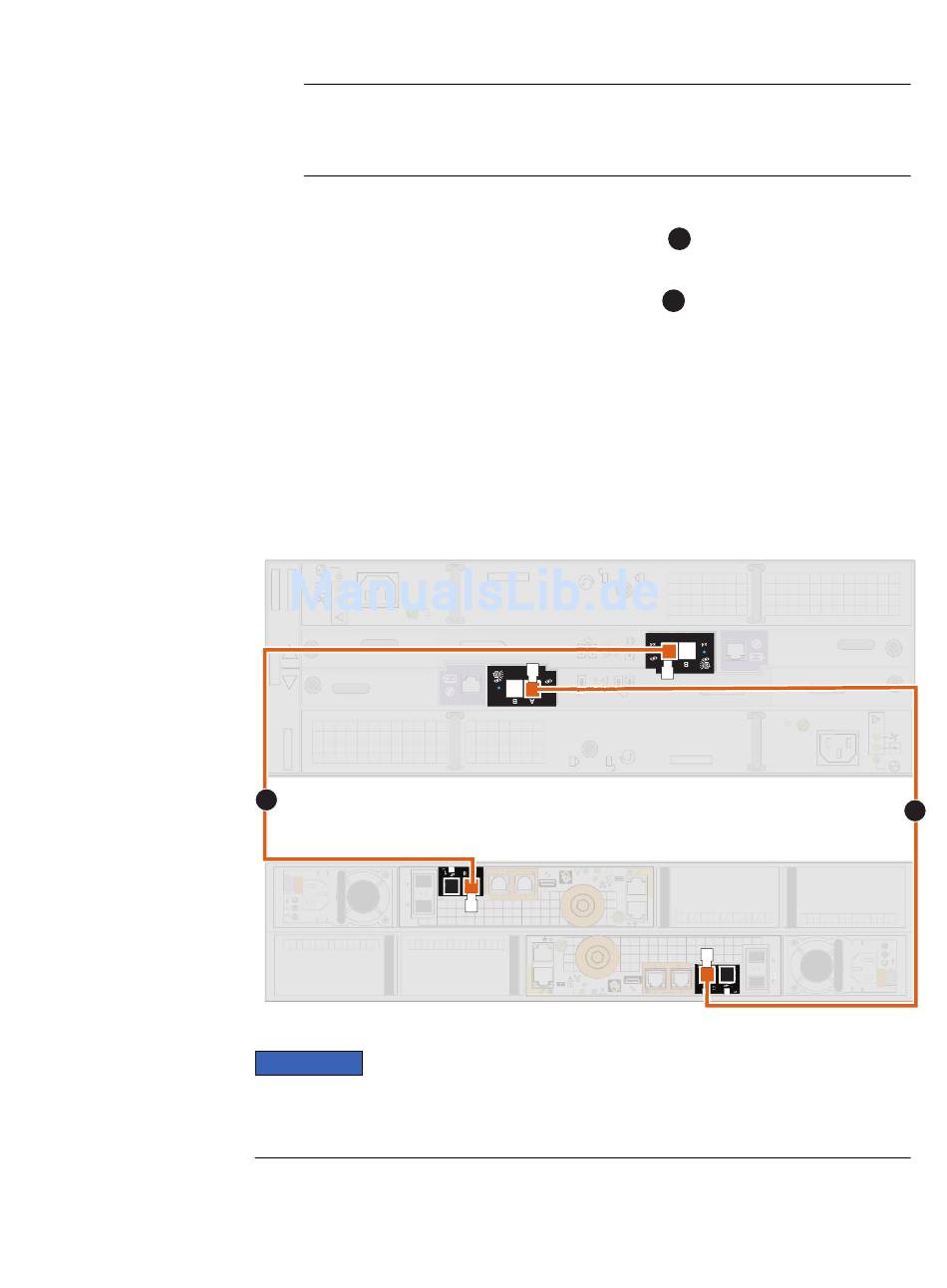

Verwenden Sie die folgende Abbildung zur Durchführung dieser Verkabelungsaufgabe:
Abbildung 27 Beispiel: DPE zu DAE für 15 Laufwerke BE0 Gehäuse 1
B
A
2
4
5
HINWEIS
Stellen Sie bei der Verkabelung der DAE-LCC-SAS-Ports für 15 Laufwerke sicher,
dass die Kabel sich nicht hinter dem DAE überschneiden. Die obige Abbildung zeigt die
richtige Methode für die Verkabelung der DAE-LCC-SAS-Ports.
Vorgehensweise
1. Kennzeichnen Sie ein Paar Mini-SAS-HD-Kabel mit den hier dargestellten
orangefarbenen Etiketten.

Verkabelung des zweiten optionalen DAE zur Erweiterung von Back-end-Bus 0

Verkabeln und Einschalten der DAE-Komponenten
