Einbauen von DAE-Komponenten in ein Rack

Einbauen des Disk Array Enclosure

Installieren eines DAE für 15 Laufwerke
Einbauen von Einrastschienen in den Schrank
Unity All Flash und Unity Hybrid Installationsanleitung
46
Es gibt zwei DAE-Typen. Bei dem einem handelt es sich um ein 3U-DAE für 15 3,5-
Zoll-Laufwerke. Bei dem anderen handelt es sich um ein 2U-DAE für 25 2,5-Zoll-
Laufwerke. DAEs sind optional. Die Installationsverfahren für beide Typen
unterscheiden sich leicht.
Hinweis
Die Einrastschienen sind links und rechts fest zugeordnet und können nicht vertauscht
werden. Auf der Vorderkante der Schienen ist L oder R für die linke und rechte Seite
aufgedruckt (von der Schrankfront aus gesehen).
Die Einrastschienen verfügen im hinteren Bereich jeder Schiene am oberen und
unteren Rand über zwei Ösen. Die Ösen sorgen dafür, dass die Schienen am
passenden 2-HE-Platz montiert werden.
Vorgehensweise
1. Führen Sie von der Rückseite des Schranks aus die beiden Ösen in die Löcher
des 2HE-Bereichs der hinteren Schrankführungen ein.

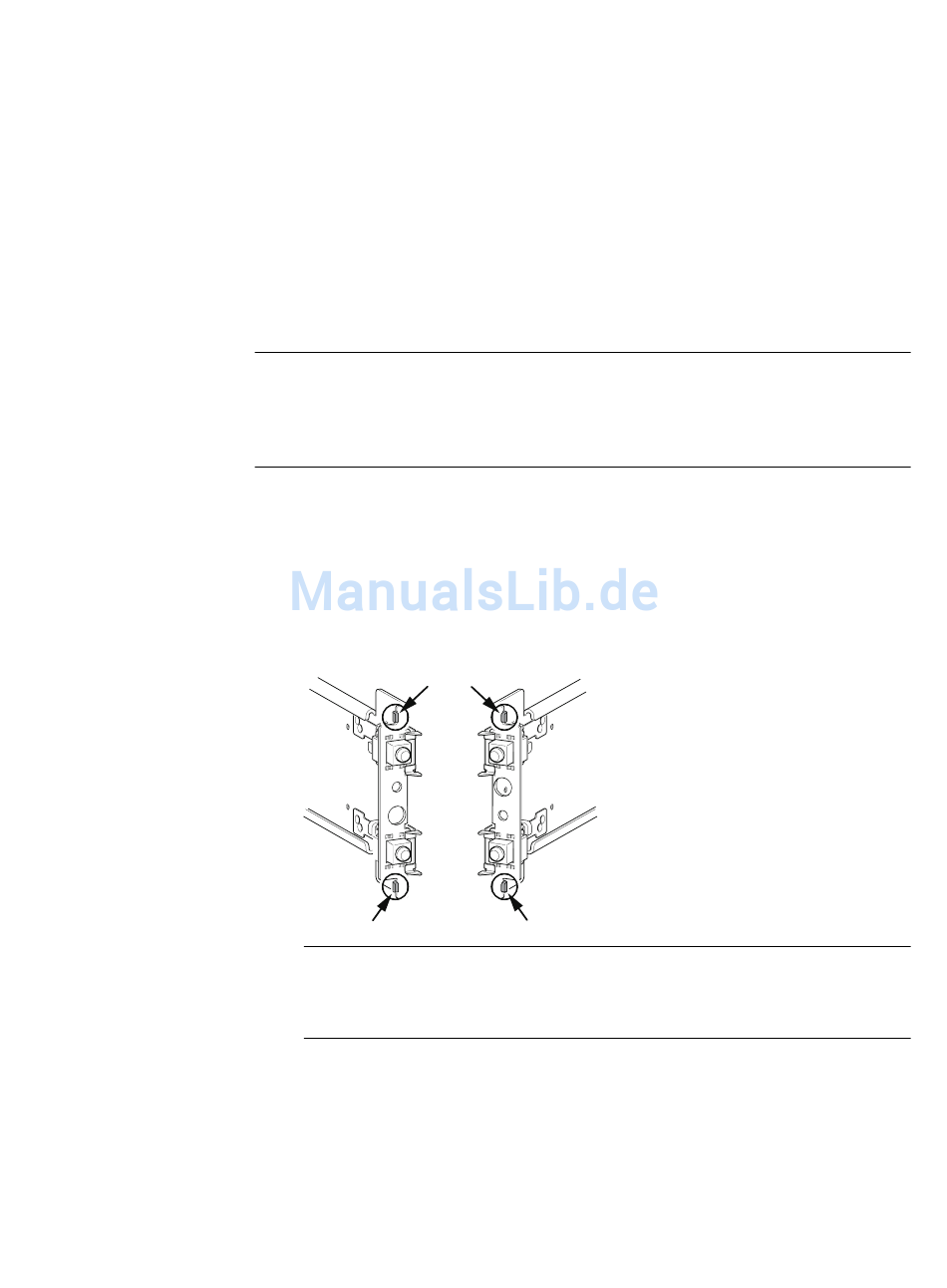

Abbildung 14 Ösen am oberen und unteren Rand im hinteren Bereich der Schiene
R ü
c k
l i n
s e
k s
i t e
Hinweis
Wenn die Ösen und Anschlüsse in die hinteren Montagelöcher gedrückt werden,
rutschen die Federklemmen über die Schrankführung und rasten ein.
2. Halten Sie die ausgefahrenen Schienen und drücken Sie die Ösen und
Anschlüsse in die hinteren Montagelöcher, bis die Federklemmen an der
Außenseite der hinteren Schrankführung einrasten.
Ösen
r e
i t e
s e
c k
R ü
CL5866
