Verkabelung des ersten optionalen DAE zur Erstellung von Back-end-Bus 1
verfügbaren Bus verwenden und die Anzahl der Gehäuse und Laufwerke so
gleichmäßig wie möglich auf die Busse verteilen.
Die Regel für Last- oder Busausgleich wird auf alle DAEs angewendet. BE0 EA0 (0_0)
ist das DPE (SP A und B). Um die Last auszugleichen, ist das erste DAE (LCC A und
B) im Schrank BE1 EA0 (1_0), das zweite DAE BE0 EA1 (0_1) usw.
Schließen Sie das erste optionale Erweiterungs-DAE an Port 1 des DPE an, um Back-
end-Bus 1 (BE1) zu erstellen, und legen Sie dieses DAE als Gehäuse 0 dieses Busses
fest. Die Adresse dieses Gehäuses wird als BE1 EA0 (1_0) bezeichnet.
Bevor Sie beginnen
Vorbereitung für diese Verkabelungsaufgabe:
Suchen Sie nach den Mini-SAS-HD-Kabeln, die an die neu installierte
l
Erweiterungs-DAE angeschlossen werden sollen.
In der Regel sind diese Kabel 2 Meter lang. Längere Kabel, in der Regel 5 oder
8 Meter lang, werden für den Anschluss von Gehäusen in anderen Racks
verwendet. Kabel werden ohne Etiketten versandt. Die Kabel und Ports sind nicht
farblich gekennzeichnet.
Suchen Sie das zur Verfügung gestellte Kabelkennzeichnungsblatt.
l
Richten Sie die Kabelstecker wie unten beschrieben aus und stellen Sie sicher, dass
Sie folgende Komponenten dabei NICHT verbinden:
einen DAE-Erweiterungsport 0 mit einem anderen Erweiterungsport 0
l
Ports auf Seite A mit Ports auf Seite B
l
Verwenden Sie die folgenden Abbildungen zur Durchführung dieser
Verkabelungsaufgabe:

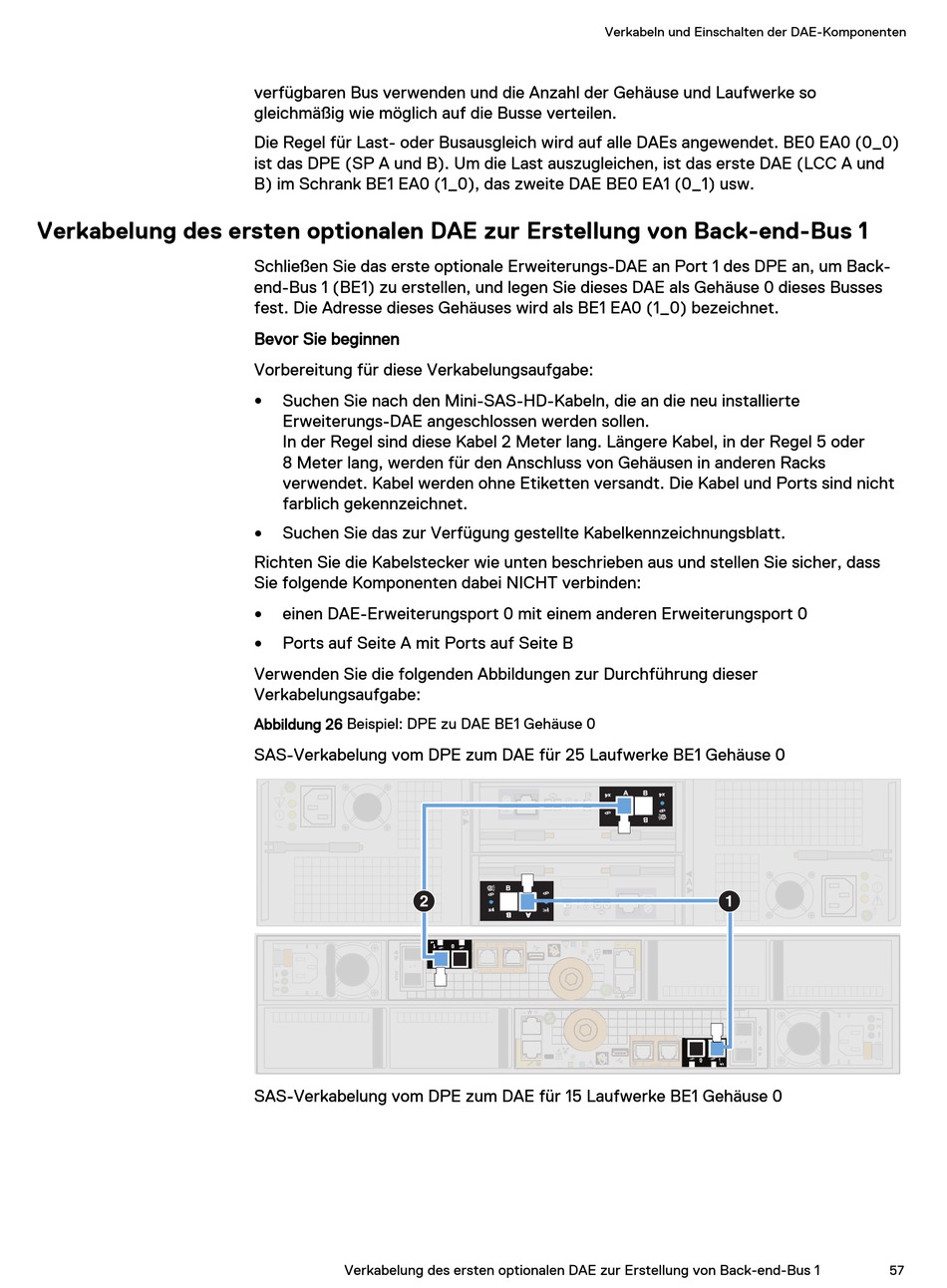

Abbildung 26 Beispiel: DPE zu DAE BE1 Gehäuse 0
SAS-Verkabelung vom DPE zum DAE für 25 Laufwerke BE1 Gehäuse 0
2
4
1
5
SAS-Verkabelung vom DPE zum DAE für 15 Laufwerke BE1 Gehäuse 0
Verkabelung des ersten optionalen DAE zur Erstellung von Back-end-Bus 1
Verkabeln und Einschalten der DAE-Komponenten
0
B
0
x4 x4 x4
3
1
A
1
5
4
0 1
x4
AC
DC
