DellEmc Unity 300 Installationsanleitung Seite 53

Einbauen von DAE-Komponenten in ein Rack

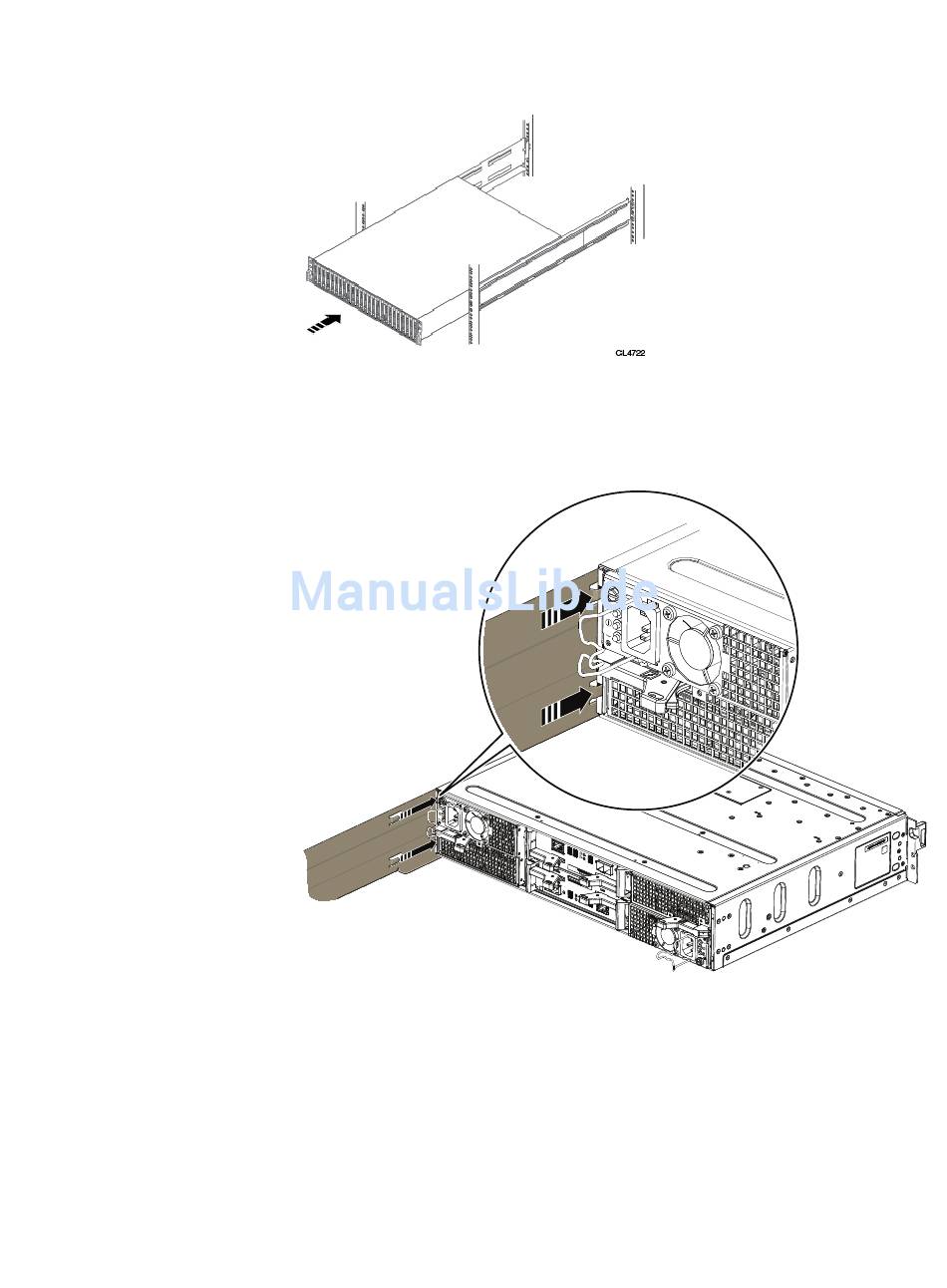

Abbildung 23 Schieben des Gehäuses auf die Schienen
Wenn das Gehäuse zur Rückseite des Schranks gleitet, rasten die Dorne hinten
im Gehäuse in die hinteren Aussparungen jeder Schiene ein. Die Dorne sichern
und stützen die Rückseite des Gehäuses.
Abbildung 24 Schienenaussparungen zum Befestigen der Rückseite des Gehäuses
CL5994
2. Befestigen Sie die Vorderseite des Gehäuses mit vier Schrauben (zwei pro
Seite) an den vertikalen vorderen Kanälen. Ziehen Sie die Schrauben jedoch erst
fest, wenn alle Schrauben eingesetzt sind.
Installieren eines DAE für 25 Laufwerke
53
