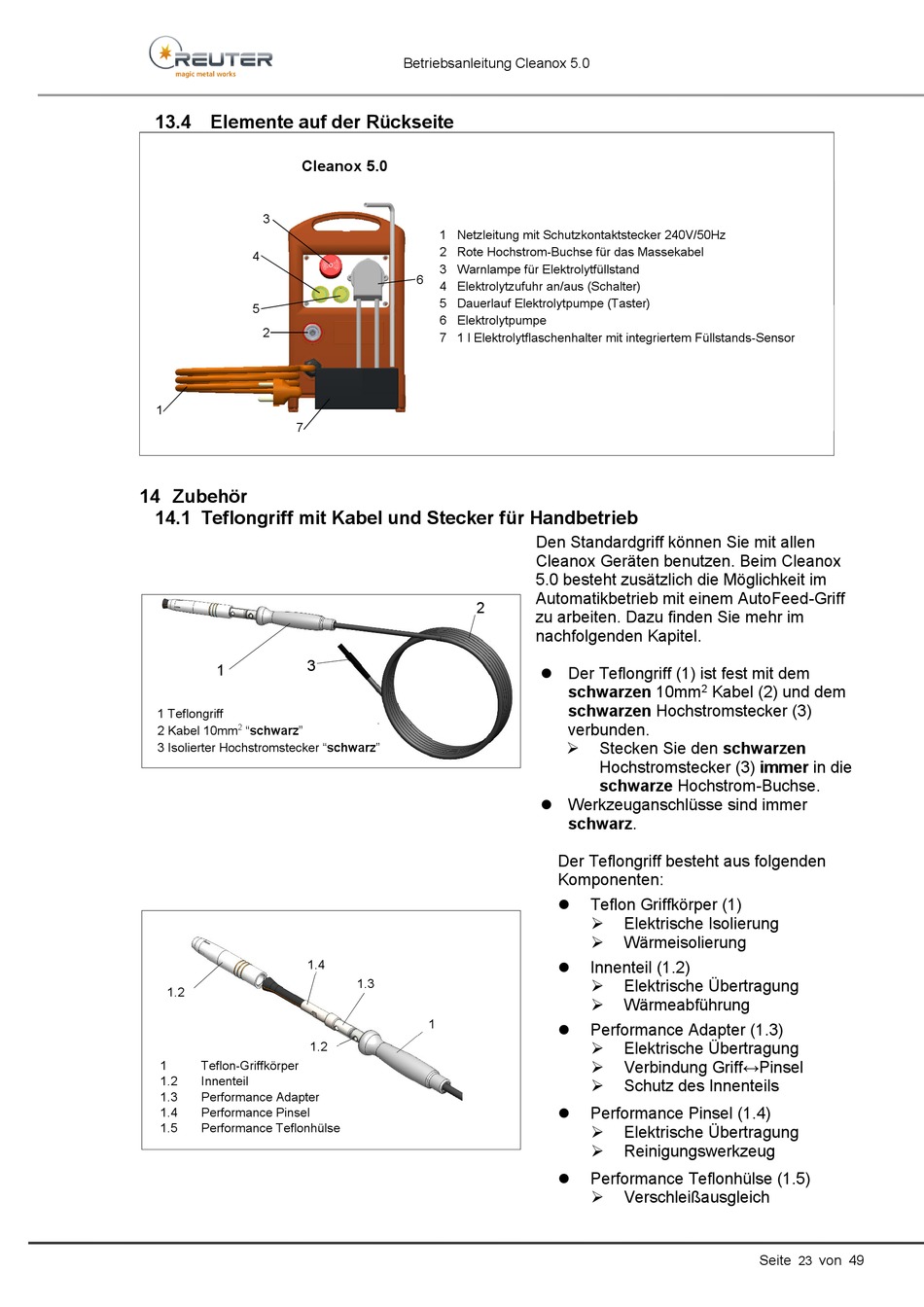

13.4 Elemente auf der Rückseite
Cleanox 5.0
3
4
5
2
1
7
14 Zubehör
14.1 Teflongriff mit Kabel und Stecker für Handbetrieb
3
1
1 Teflongriff
2
2 Kabel 10mm "schwarz"
3 Isolierter Hochstromstecker "schwarz"
1.4
1.2
1.2
1 Teflon-Griffkörper
1.2 Innenteil
1.3 Performance Adapter
1.4 Performance Pinsel
1.5 Performance Teflonhülse
Betriebsanleitung Cleanox 5.0
1 Netzleitung mit Schutzkontaktstecker 240V/50Hz
2 Rote Hochstrom-Buchse für das Massekabel
3 Warnlampe für Elektrolytfüllstand
6
4 Elektrolytzufuhr an/aus (Schalter)
5 Dauerlauf Elektrolytpumpe (Taster)
6 Elektrolytpumpe
7 1 l Elektrolytflaschenhalter mit integriertem Füllstands-Sensor
2
1.3
1
Den Standardgriff können Sie mit allen
Cleanox Geräten benutzen. Beim Cleanox
5.0 besteht zusätzlich die Möglichkeit im
Automatikbetrieb mit einem AutoFeed-Griff
zu arbeiten. Dazu finden Sie mehr im
nachfolgenden Kapitel.
 Der Teflongriff (1) ist fest mit dem
2
schwarzen 10mm
schwarzen Hochstromstecker (3)
verbunden.

Stecken Sie den schwarzen
Hochstromstecker (3) immer in die
schwarze Hochstrom-Buchse.
 Werkzeuganschlüsse sind immer
schwarz.
Der Teflongriff besteht aus folgenden
Komponenten:
 Teflon Griffkörper (1)
 Elektrische Isolierung

Wärmeisolierung
 Innenteil (1.2)

Elektrische Übertragung

Wärmeabführung

Performance Adapter (1.3)

Elektrische Übertragung
 Verbindung Griff↔Pinsel

Schutz des Innenteils

Performance Pinsel (1.4)

Elektrische Übertragung
 Reinigungswerkzeug

Performance Teflonhülse (1.5)

Verschleißausgleich
Kabel (2) und dem
