TS8200D
Micro-Meter Mix Benutzerhandbuch
Benötigte Werkzeuge:
Inbusschlüssel 2,0 mm
•

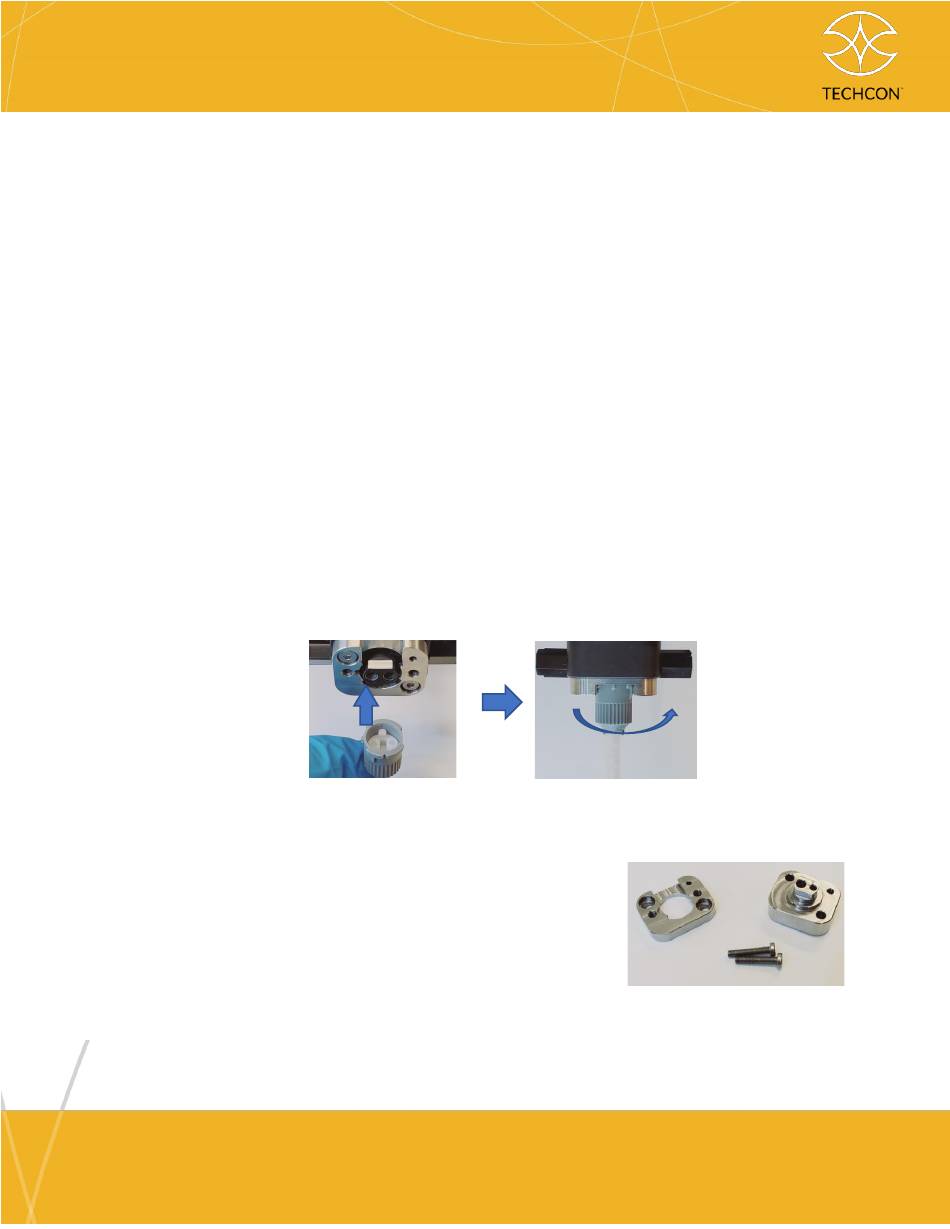

Montage mit 1:1/2:1-Bajonettanschluss:
Die statische Mischdüse kann mithilfe der bereits installierten 1:1/2:1-
Verriegelungsplatte der K-Düse direkt an der Pumpe montiert werden.
▪
Richten Sie die Löcher und die rotierende Kappe der Mischdüse
mit den Löchern des Medienverteilers und dem Anschluss des
Grundplattenadapters aus.
▪
Setzen Sie die Düse ein und achten Sie darauf, dass sie
gleichmäßig auf dem Boden des Medienverteilers aufliegt.
Verriegeln Sie die Düse, indem Sie die drehbare Kappe der
Mischdüse gegen den Uhrzeigersinn drehen.
▪
Ziehen Sie an der Düse, um sicherzustellen, dass sie fest
verriegelt ist.
•
Montage mit 4:1/10:1-Bajonettanschluss:
1. Entfernen Sie den
Grundplattenadapter mit dem
Bajonettanschluss.
2. Vergewissern Sie sich, dass der 4:1/10:1-Grundplattenadapter
mit 2 O-Ringen versehen ist.
techcon.com/contact-us
25
