TS8200D

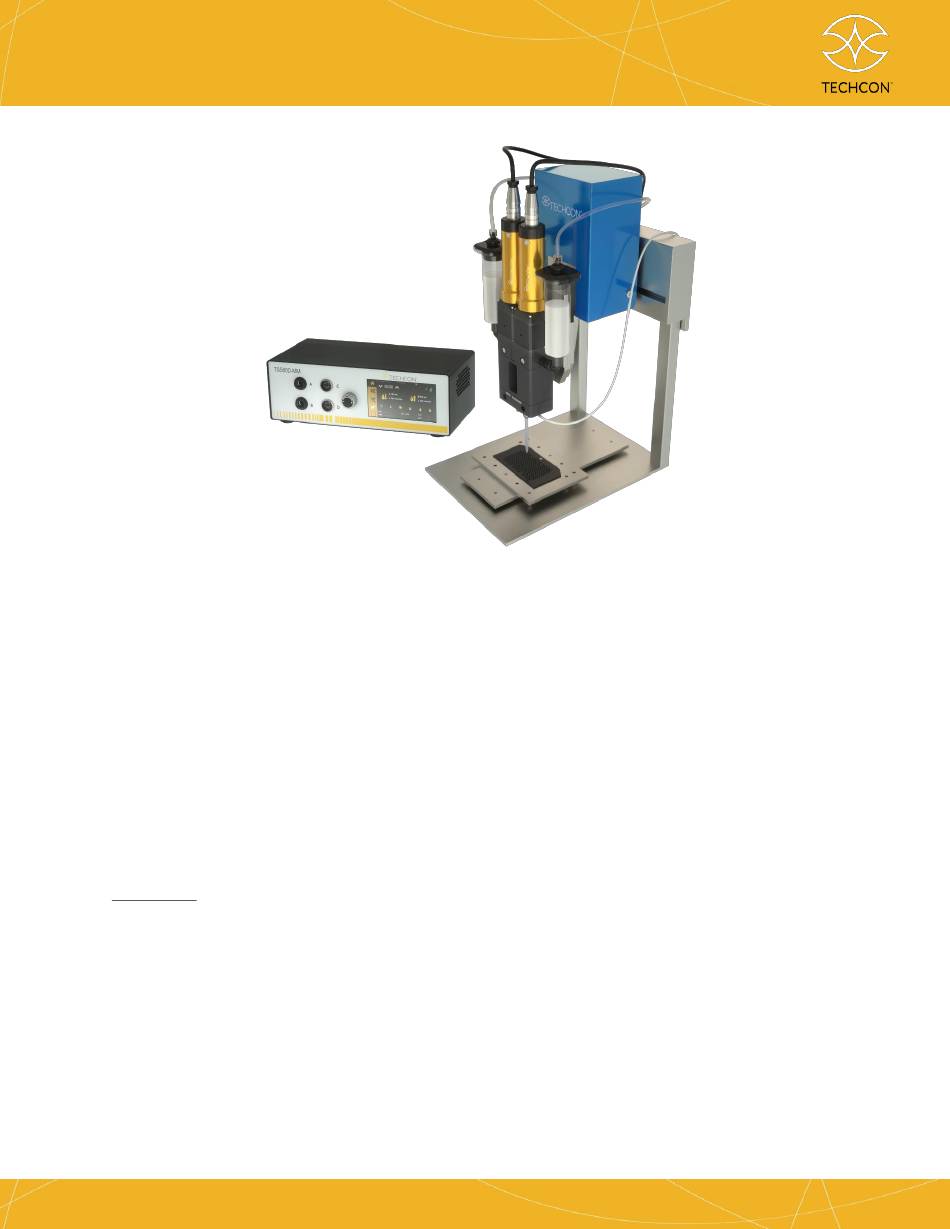

Schnellanleitung Micro-Meter Mix
______________________________________________________________________
TS8200D Micro-Meter Mix
Exakte volumetrische Messung, Mischung und Dosierung
______________________________________________________________________
1. INSTALLATION
Benötigte Werkzeuge: Maulschlüssel 8 mm (5/16"); Inbusschlüssel 3,0 mm; Inbusschlüssel 2,5 mm;
Inbusschlüssel 2,0 mm
Warnung! Setzen Sie den Rotor nicht ohne Schmierung in den Stator ein. Übermäßige Reibung
zwischen trockenen Komponenten kann die Statoren beschädigen und die Pumpenleistung
beeinträchtigen.
a. Tragen Sie das Dosiermedium oder ein geeignetes, mit dem Dosiermedium kompatibles
Schmiermittel auf die Oberfläche des Rotors auf.
von 2-Komponenten-Medien
