Micro-Meter Mix Benutzerhandbuch
4. Installation
4.1 Installationsanleitung
Benötigte Werkzeuge:
- Maulschlüssel 8 mm (5/16"), Engländer oder Schlitzschraubendreher (zur Montage der Drucksensoren)
- Inbusschlüssel 3,0 mm (für Verteilerschrauben)
- Inbusschlüssel 2,5 mm (zur Montage des Kalibrierungsadapters)
- Inbusschlüssel 2,0 mm (zur Montage der Verriegelungsplatte der K-Düse)
- Dosierflüssigkeit (Medium oder Reinigungs-/Schmierflüssigkeiten)
Warnung! Setzen Sie den Rotor nicht ohne Schmierung in den Stator ein. Übermäßige Reibung
zwischen trockenen Komponenten kann Statoren beschädigen und die Pumpenleistung beeinträchtigen.
* Kein Wasser verwenden. Wasser kann die Pumpe beschädigen. Verwenden Sie
Konditionierungsflüssigkeit zur Reinigung.

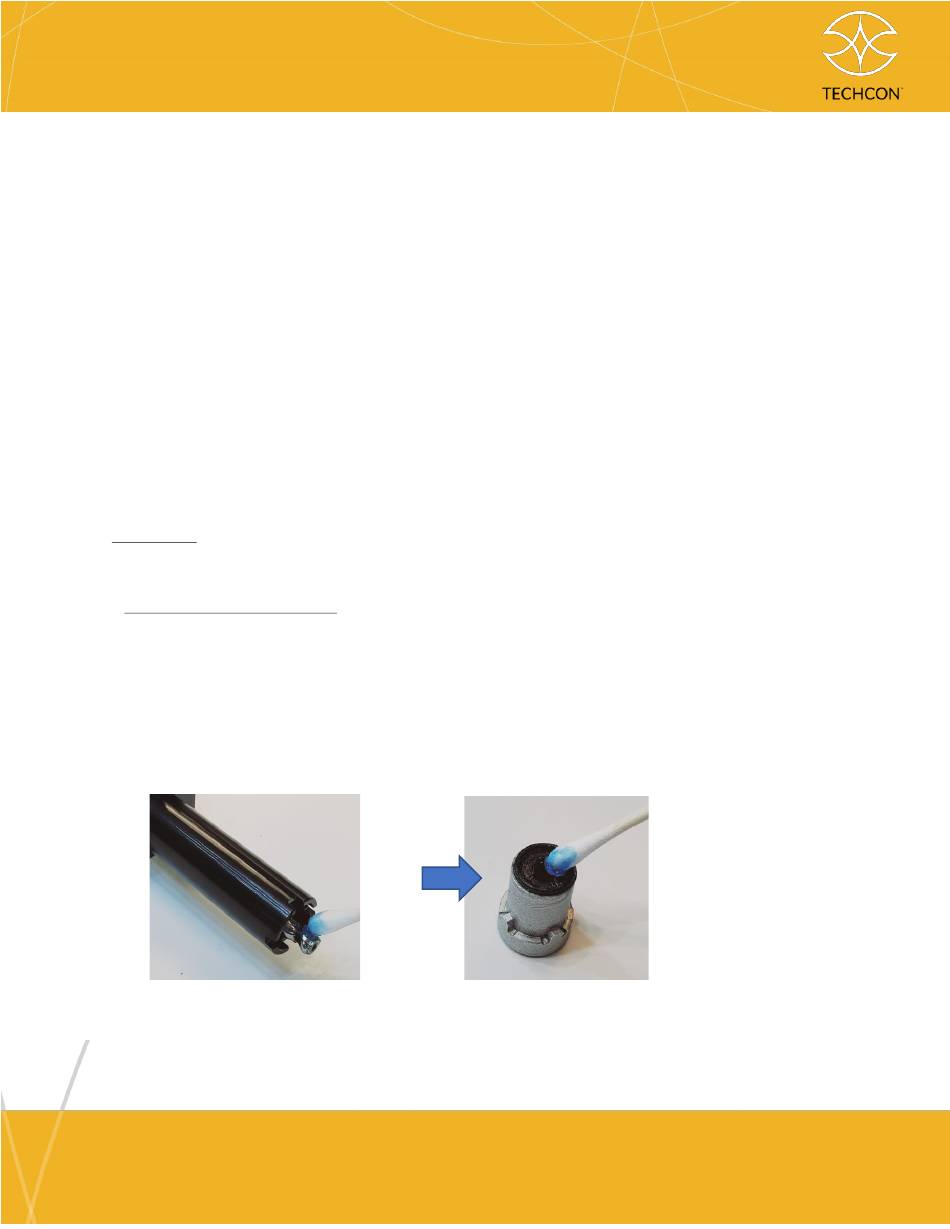

1. Tragen Sie das Dosiermedium oder ein geeignetes, mit dem Dosiermedium kompatibles
Schmiermittel auf die Oberfläche des Rotors auf.
2. Benetzen Sie die Statoröffnung, indem Sie eine kleine Menge des Dosiermediums oder eines
geeigneten, mit dem Dosiermedium kompatiblen Schmiermittels hineindrücken.
3. Schrauben Sie den Stator im Uhrzeigersinn auf den Rotor, richten Sie die 4 Nasen des Stators mit
den 4 Kerben des Statorgehäuses aus und drücken Sie den Stator hinein, um ihn mit dem
Statorgehäuse zu verbinden.
