EAP R02 Anleitung Seite 7

AUTOMATIONSTECHNIK • SENSOR • REGELTECHNIK • ANTRIEBSTECHNIK
_________________________________________________________________________________________
Modul 2020 E8XI.4AO-U – Art.Nr. 5712
E8XI.4AO-U/H – Art.Nr. 5712-2 inkl. Handbedienebene
(Bitte beachten Sie die Adressierungsmöglichkeiten, S. 4)
Registerzuordnung:
Konfiguration der Universaleingänge XI
0: 0-10V [1mV], 1: Widerstand 0...6.553,5 Ohm (Messbereich 0...6 kOhm),
3: PT1000 [0,1°C], 4: NI1000 [0,1°C], 5: NI1000TK5000 [0,1°C]
6: Siemens TS1 [0,1°C], 9: PT100 [0,1°C], 10: KTY81-110 [0,1°C], 11: KTY81-210 [0,1°C]
XI
AO-U [1mV]
Default Uout (Timeout)[mV]
Handebene 0...auto,1...manual
Handwert 0...aus, 1.. pot
Poti Wert [mV]
Info

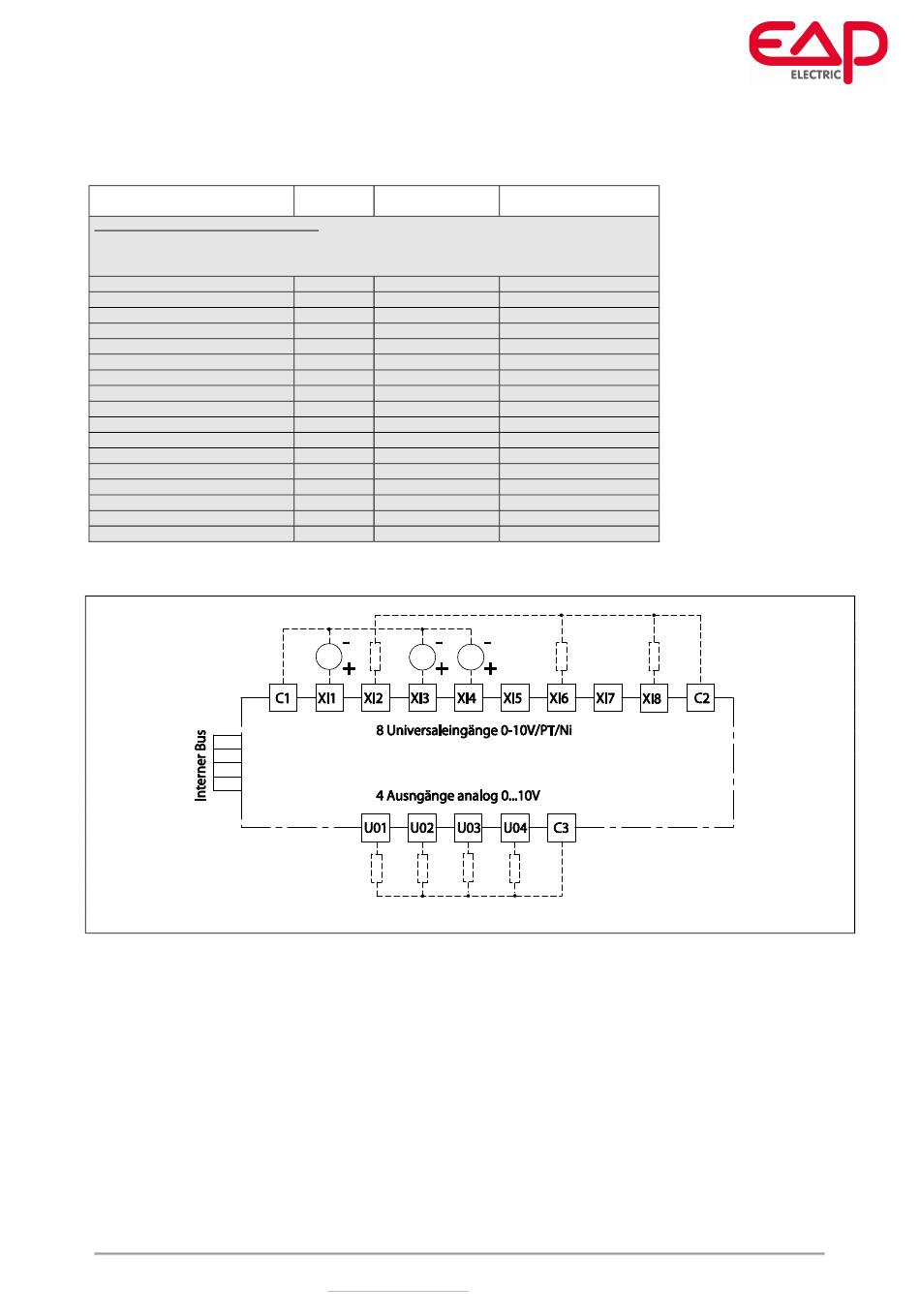

Anschlussbeispiel:
0 Voltklemmen sind intern verbunden und müssen nur einmal angeschlossen werden. Bei analogen Ein- und Ausgängen wird
empfohlen die 0 Voltleitung (C...) aus Genauigkeitsgründen anzuschließen.
Bei Widerstandsmessung muss auf Grund der sehr kleinen Messströme der Sensor unbedingt direkt mit der zugeordneten 0V
Klemme verbunden werden und es darf keine Verbindung zu einem anderen 0V Potential erfolgen.
EAP Electric GmbH A-2460 Bruck/Leitha Florianistraße 4
Anschluss-
klemmen Typ (I/O-Modul)
XI1 Universaleingang 1
XI2 Universaleingang 2
XI3 Universaleingang 3
XI4 Universaleingang 4
XI5 Universaleingang 5
XI6 Universaleingang 6
XI7 Universaleingang 7
XI8 Universaleingang 8
UO1 Analogausgang 1
UO2 Analogausgang 2
UO3 Analogausgang 3
UO4 Analogausgang 4
Hinweise:
E-mail office@eap-electric.at
Seite 7 von 21
Typ MODBUS
RTU/TCP-IP
HR 36-43 permanent
Input register 4
Input register 5
Input register 6
Input register 7
Input register 8
Input register 9
Input register 10
Input register 11
HR 1
HR 2
HR 3
HR 4
HR 71-74 permanent
Inputregister 50
Inputregister 51
Inputregister 52 -55
Input register 0 - 1
