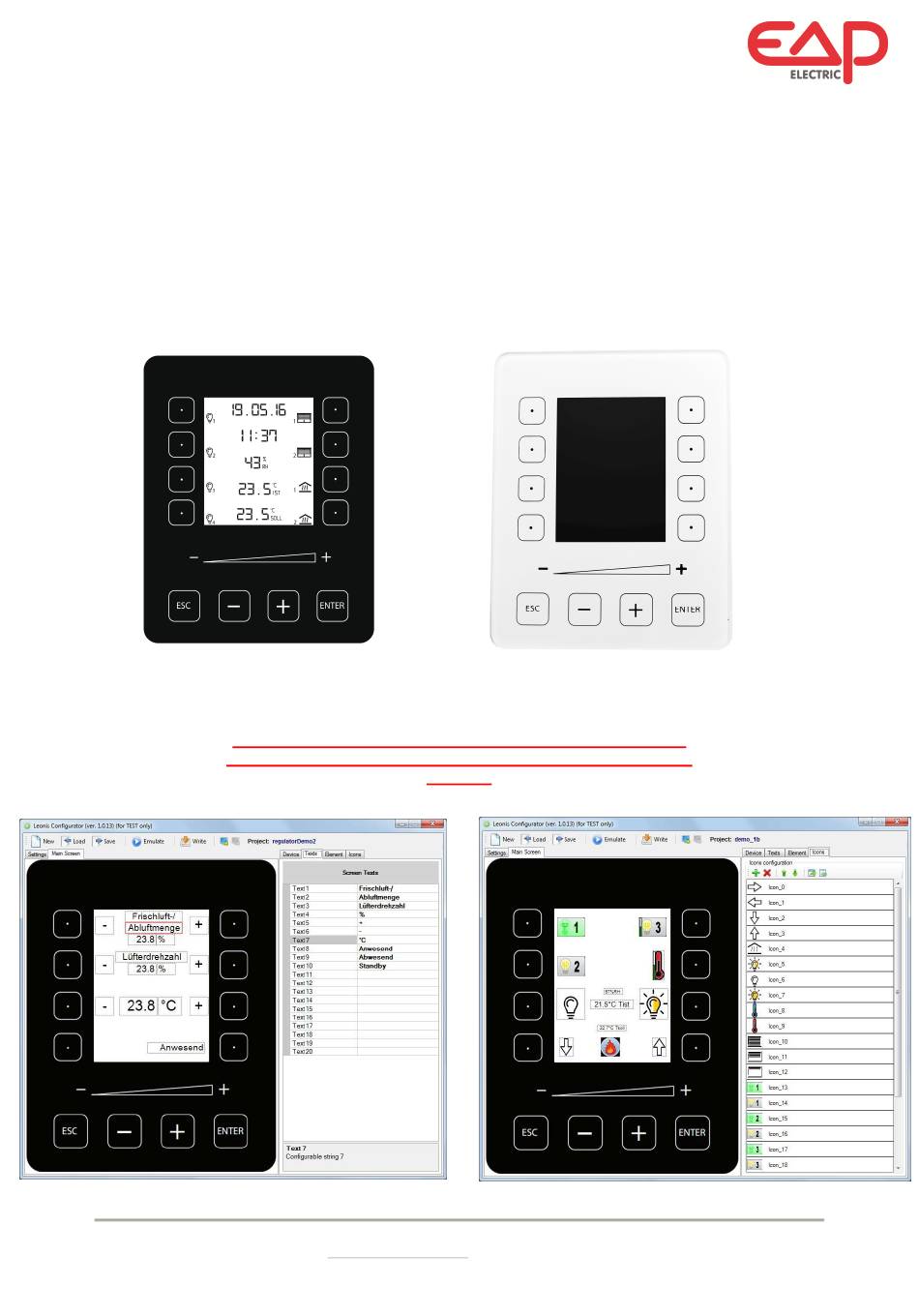

EAP RBG LEONIS Anleitung
AUTOMATIONSTECHNIK • SENSOR • REGELTECHNIK • ANTRIEBSTECHNIK
_________________________________________________________________________________________
ANLEITUNG
Version 12.02.2020
RBG LEONIS
optional als Einzelraumregler programmierbar
EINFACH UND SCHNELLE PARAMETRIERUNG
MITTELS PC-KONFIGURATIONSSOFTWARE:
DOWNLOAD UNTER:
http://www.eap-electric.at/de/produkte/automationstechnik-
buskomponenten/raumbedien-und-regelgeraete/product/rbg-
leonis-2/
ACHTUNG IMMER DIE AKTUELLSTE VERSION VERWENDEN!
EAP Electric GmbH
A-2460 Bruck/Leitha Florianistraße 4
Tel
+43/2162/67910
Fax
+43/2162/67910/10
E-mail
office@eap-electric.at
Web
www.eap-electric.at
Seite 1 von 16
Verwandte Anleitungen für EAP RBG LEONIS
Inhaltszusammenfassung für EAP RBG LEONIS
- Seite 1 AUTOMATIONSTECHNIK • SENSOR • REGELTECHNIK • ANTRIEBSTECHNIK _________________________________________________________________________________________ ANLEITUNG Version 12.02.2020 RBG LEONIS optional als Einzelraumregler programmierbar EINFACH UND SCHNELLE PARAMETRIERUNG MITTELS PC-KONFIGURATIONSSOFTWARE: DOWNLOAD UNTER: http://www.eap-electric.at/de/produkte/automationstechnik- buskomponenten/raumbedien-und-regelgeraete/product/rbg- leonis-2/ ACHTUNG IMMER DIE AKTUELLSTE VERSION VERWENDEN! EAP Electric GmbH A-2460 Bruck/Leitha Florianistraße 4...
-
Seite 2: Einleitung

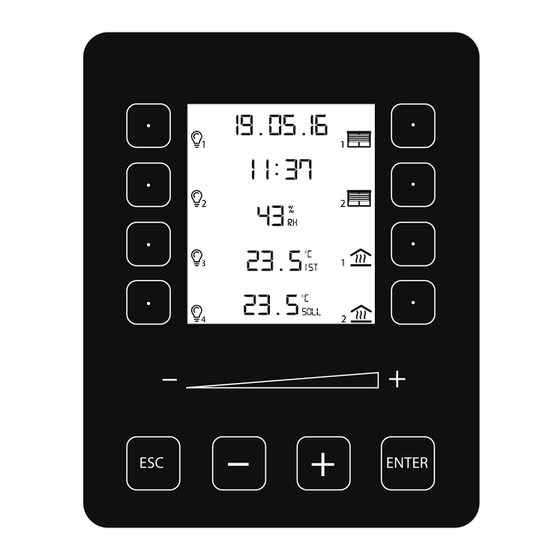

Gehäuse: mit Glasfront und Alurahmen schwarz eloxiert oder weiß pulverbeschichtet Abmessung BxHxT: 80 x 100 x 11.5 mm (mit CO2-Sensor: 80 x100 x 14mm) Schutzart: IP30 EAP Electric GmbH A-2460 Bruck/Leitha Florianistraße 4 +43/2162/67910 +43/2162/67910/10 E-mail office@eap-electric.at www.eap-electric.at Seite 2 von 16... - Seite 3 Es empfiehlt sich mit „Load“ eine möglichst passende Demo Konfiguration zu laden und diese nach den eigenen Bedürfnissen zu ändern. Hier sieht man die generellen Einstellungen. Eine kurze Erklärung zu den jeweiligen Parametern steht rechts unten. Das sieht dann z.B. wie folgt aus: EAP Electric GmbH A-2460 Bruck/Leitha Florianistraße 4 +43/2162/67910...
- Seite 4 Icons zugeordnet werden. Die Bilder können verschieden groß sein und müssen im Bitmap Format vorliegen. Sie werden am PC richtig dargestellt (nur die Rahmen, auch bei den Textfeldern sind im Leonis nicht sichtbar) EAP Electric GmbH A-2460 Bruck/Leitha Florianistraße 4 +43/2162/67910...
- Seite 5 _________________________________________________________________________________________ Erstellung Grafik: Im Bildschirmbereich mit der rechten Maustaste add Icon oder add Text, als Beispiel indexed Text: aus, manuell, automatisch: Im Reiter Texts die 3 benötigten Texte einfügen: EAP Electric GmbH A-2460 Bruck/Leitha Florianistraße 4 +43/2162/67910 +43/2162/67910/10 E-mail office@eap-electric.at www.eap-electric.at...
- Seite 6 Zu beachten ist, dass bei indexed text 1 für die Platzierung und Fensterbreite der Index des längsten Strings benötigt wird. Daher ist dort 2 eingetragen, später 0 da wir mit Aus beginnen wollen. EAP Electric GmbH A-2460 Bruck/Leitha Florianistraße 4...
- Seite 7 Anzeigeelement ausgewählt wurde: Die Variablen sind auf Holdingregister gemapped, daher kann die SPS die Werte sowohl auslesen als auch ändern. Die Anzeige ändert sich dann auch entsprechend. EAP Electric GmbH A-2460 Bruck/Leitha Florianistraße 4 +43/2162/67910...
- Seite 8 Maus auf das Icon und rechte Maustaste drücken, dann löschen. Jetzt noch das Textfeld an die gewünschte Position schieben. Nachdem der Index Text 1 auf 0 korrigiert wurde sieht das wie folgt aus: EAP Electric GmbH A-2460 Bruck/Leitha Florianistraße 4 +43/2162/67910...
- Seite 9 Konfigurationsmenü die Bilder zuordnen. Dazu wird Icon Type Indexed ausgewählt und dann die beiden Bilder über Drop down Menü ausgewählt. Weiters muss eine Uservariable zugeordnet werden. Das sieht dann insgesamt so aus: Icons drop down Menü: EAP Electric GmbH A-2460 Bruck/Leitha Florianistraße 4 +43/2162/67910 +43/2162/67910/10 E-mail office@eap-electric.at...
- Seite 10 Jetzt muss noch die Taste dazu konfiguriert werden. Mit der linken Maustaste wieder auf die linke 3. Taste und das entsprechende Menü erscheint. Dort muss on/off eingestellt werden. Die Grenzwerte und die Variable müssen ebenfalls eingestellt werden. Das sieht dann so aus: EAP Electric GmbH A-2460 Bruck/Leitha Florianistraße 4 +43/2162/67910...
- Seite 11 Dann Write drücken (muss häufig öfter als einmal gedrückt werden, Problem wird noch behoben). Das Download dauert einige Zeit, speziell wenn viele Icons oder Standby/Startup Bilder verwendet werden. Der Fortschritt wird aber angezeigt. Das sieht ungefähr so aus: EAP Electric GmbH A-2460 Bruck/Leitha Florianistraße 4 +43/2162/67910...
- Seite 12 String muss mit 0 beendet sein (z.B. TEXT1_1 .. TEXT1_12 44 … 55 über HR45 = 0). TEXT2_1 ..TEXT2_12 56…67 24 Bytes (12 Register) für Textstring 2 EAP Electric GmbH A-2460 Bruck/Leitha Florianistraße 4 +43/2162/67910 +43/2162/67910/10 E-mail office@eap-electric.at www.eap-electric.at...
- Seite 13 Wenn die Schrift grün ist dann ist der Modbus aktiv (korrekte Parameter inkl. Slaveadresse). Falls keine Buszugriffe vorliegen ist die Schrift schwarz. Bei falschen Modbusparametern (allerdings nicht die Slaveadresse) ist diese Schrift rot. EAP Electric GmbH A-2460 Bruck/Leitha Florianistraße 4 +43/2162/67910...
- Seite 14 Anschlussbild: Montage: Das LEONIS ist für eine Montage auf einer Unterputzdose konzipiert und erfolgt mittels Montageblech, Schrauben und Anschluss-Stecker mit steckbaren Doppel-Push-in Klemmen (Vorinstallation möglich), welche im Lieferumfang enthalten sind. EAP Electric GmbH A-2460 Bruck/Leitha Florianistraße 4 +43/2162/67910 +43/2162/67910/10 E-mail office@eap-electric.at...
- Seite 15 Farbeinstellungen. Der Wert wird aus der Temperatur und relativen Feuchtigkeit errechnet. 12) Text_Dewpoint_C*: zeigt die Taupunkttemperatur im Format "xx.x°C TP" mit den globalen Farbeinstellungen. Der Sert wird aus der Temperatur und relativen Feuchtigkeit errechnet. EAP Electric GmbH A-2460 Bruck/Leitha Florianistraße 4 +43/2162/67910...
- Seite 16 * - die meisten Texttypen haben auch ein Duplikat mit "COLOR" im Namen. Diese Duplikate sind identisch aber die Testfarbe und Hintergrundfarbe kann gewählt werden. Das Konfigurationstool erzeugt unterschiedliche Konfigurationsfiles für LEONIS Slave (*.cfg) und LEONIS Master (*.lcfg) – diese sind nicht kompatibel. EAP Electric GmbH A-2460 Bruck/Leitha Florianistraße 4 +43/2162/67910 +43/2162/67910/10 E-mail office@eap-electric.at...
