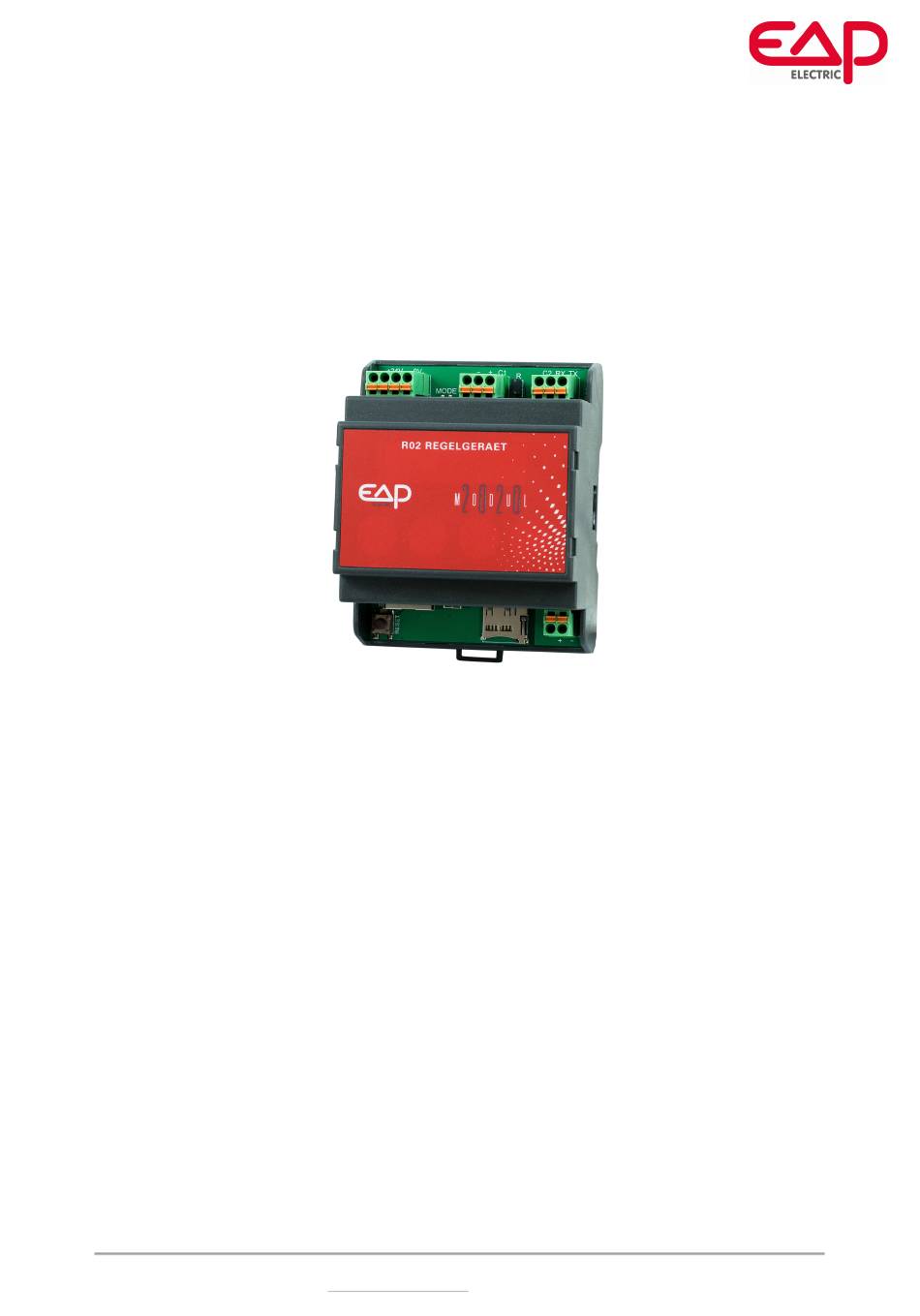

R02 Regel- / Steuergerät
Inhaltsverzeichnis:
1. Allgemeine Beschreibung und technische Daten
2. Beschreibung Programmierung
3. Erklärung der Mode LED's
4. Registermapping R02, MODUL2020 Erweiterungen
5. Beschreibung Funktionsblöcke
direkt in der Software Windows EAP Studio PT2020
EAP Electric GmbH
A-2460 Bruck/Leitha Florianistraße 4
ANLEITUNG
mit integriertem Linux Board
FREI PROGRAMMIERBAR
mit Software
Windows EAP Studio PT2020
inkl. Funktionsblöcke
E-mail
office@eap-electric.at
Seite 1 von 21
Version 13.09.2021
Tel
+43/2162/67910
Fax
Web
www.eap-electric.at
Seite 2
Seite 3
Seite 3-4
Seite 4-21
+43/2162/67910/10
Werbung
Inhaltszusammenfassung für EAP R02
- Seite 1 2. Beschreibung Programmierung Seite 3 3. Erklärung der Mode LED‘s Seite 3-4 4. Registermapping R02, MODUL2020 Erweiterungen Seite 4-21 5. Beschreibung Funktionsblöcke direkt in der Software Windows EAP Studio PT2020 EAP Electric GmbH A-2460 Bruck/Leitha Florianistraße 4 +43/2162/67910 +43/2162/67910/10 E-mail office@eap-electric.at www.eap-electric.at...
-
Seite 2: Einleitung
Die Registerbeschreibung vom B01 ist daher gültig, wird aber nicht benötigt da alle MODUL2020 Komponenten vom R02 unterstützt werden und man sich daher nicht um die Register kümmern muss. Zusätzlich sind weitere Schnittstellen vorhanden: RS232, extern Modbus-RTU und optional KNX. Der von außen zugängliche SD Sockel ist für Softwareupdate vom Basisboard. - Seite 3 Onlineservice einrichten in 2 Minuten schrittweise erläutern. R02: Dir RUN Led muss blinken, sobald das Linux System gebootet hat. Die rote MODE LED darf nicht leuchten, die grüne MODE LED kann je nach R02 Programm aus, ein oder blinken.
- Seite 4 Die Registeradressen der Erweiterungsmodule werden um n*100 verschoben, wobei n die Slotnummer ist. Beispiel: R02+E16DI+E8DO-OC: Dann sind die rote LED Konfiguration vom E16DI das permanente Holdingregister 130 (da Slot 1 -> +1*100) und die rote LED Konfiguration vom E8DO-OC stehen im Holdingregister 230 (da Slot 2 ->...
-
Seite 5: Anschlussbeispiel
Digitaleingang 1-16 Input register 4-19 LED rot HR 30 permanent LED grün HR 31 permanent LED invertiert HR 32 permanent Info Input register 0-1 Anschlussbeispiel: EAP Electric GmbH A-2460 Bruck/Leitha Florianistraße 4 +43/2162/67910 +43/2162/67910/10 E-mail office@eap-electric.at www.eap-electric.at Seite 5 von 21... - Seite 6 0 Voltleitung (C…) aus Genauigkeitsgründen anzuschließen. Bei Widerstandsmessung muss aufgrund der sehr kleinen Messströme der Sensor unbedingt direkt mit der zugeordneten 0V Klemme verbunden werden und es darf keine Verbindung zu einem anderen 0V Potential erfolgen. EAP Electric GmbH A-2460 Bruck/Leitha Florianistraße 4 +43/2162/67910...
- Seite 7 0 Voltleitung (C…) aus Genauigkeitsgründen anzuschließen. Bei Widerstandsmessung muss auf Grund der sehr kleinen Messströme der Sensor unbedingt direkt mit der zugeordneten 0V Klemme verbunden werden und es darf keine Verbindung zu einem anderen 0V Potential erfolgen. EAP Electric GmbH A-2460 Bruck/Leitha Florianistraße 4 +43/2162/67910...
- Seite 8 0 Voltleitung (C…) aus Genauigkeitsgründen anzuschließen. Bei Widerstandsmessung muss aufgrund der sehr kleinen Messströme der Sensor unbedingt direkt mit der zugeordneten 0V Klemme verbunden werden und es darf keine Verbindung zu einem anderen 0V Potential erfolgen. EAP Electric GmbH A-2460 Bruck/Leitha Florianistraße 4 +43/2162/67910...
- Seite 9 Handebene 0…auto, 1… manual Inputregister 50 Handmode 0…Ausgang aus, 1…ein Inputregister 51 Info Input register 0-1 Anschlussbeispiel: Hinweise: Anschlussklemmen für den potentialfreien Kontakt sind getrennt ausgeführt EAP Electric GmbH A-2460 Bruck/Leitha Florianistraße 4 +43/2162/67910 +43/2162/67910/10 E-mail office@eap-electric.at www.eap-electric.at Seite 9 von 21...
-
Seite 10: Typ Modbus
Handebene 0…auto, 1…manual Inputregister 50 Handmode 0…Ausgang aus, 1…ein Inputregister 51 Info Input register 0-1 Anschlussbeispiel: Hinweise: Anschlussklemmen für den potentialfreien Kontakt sind getrennt ausgeführt EAP Electric GmbH A-2460 Bruck/Leitha Florianistraße 4 +43/2162/67910 +43/2162/67910/10 E-mail office@eap-electric.at www.eap-electric.at Seite 10 von 21... - Seite 11 LED grün HR31 permanent LED invertiert HR32 permanent Handebene 0…auto, 1…manual Inputregister 50 Handmode 0…Ausgang aus, 1…ein Inputregister 51 Info Input register 0-1 Anschlussbeispiel: EAP Electric GmbH A-2460 Bruck/Leitha Florianistraße 4 +43/2162/67910 +43/2162/67910/10 E-mail office@eap-electric.at www.eap-electric.at Seite 11 von 21...
- Seite 12 1…ein Inputregister 51 Info Input register 0-1 Anschlussbeispiel: PWM * - Arbeitszyklus (Bereich 0-10.000), 1 Einheit = 0,01%, aber die reale Auflösung hängt vom Gerät ab! EAP Electric GmbH A-2460 Bruck/Leitha Florianistraße 4 +43/2162/67910 +43/2162/67910/10 E-mail office@eap-electric.at www.eap-electric.at Seite 12 von 21...
- Seite 13 Info Input register 0-1 Anschlussbeispiel: (Bemerkung: C1 und C2 sind intern miteinander verbunden, sowie C3 und C4. C1 /C2 ist galvanisch getrennt zu C3/C4, d.h. man kann unterschiedliche Spannungsquellen verwenden. EAP Electric GmbH A-2460 Bruck/Leitha Florianistraße 4 +43/2162/67910 +43/2162/67910/10 E-mail office@eap-electric.at...
- Seite 14 HR 31 permanent LED invertiert HR 32 permanent Handebene 0…auto, 1…manual Inputregister 50 Handmode 0…Ausgang aus, 1…ein Inputregister 51 Info Input register 0-1 Anschlussbeispiel: EAP Electric GmbH A-2460 Bruck/Leitha Florianistraße 4 +43/2162/67910 +43/2162/67910/10 E-mail office@eap-electric.at www.eap-electric.at Seite 14 von 21...
- Seite 15 Input register 0 – 1 Anschlussbeispiel: Hinweise: 0 Voltklemmen sind intern verbunden und müssen nur einmal angeschlossen werden. Bei analogen Ein- und Ausgängen wird empfohlen die 0 Voltleitung (C…) aus Genauigkeitsgründen anzuschließen. EAP Electric GmbH A-2460 Bruck/Leitha Florianistraße 4 +43/2162/67910 +43/2162/67910/10 E-mail office@eap-electric.at...
- Seite 16 Input register 0 - 1 Anschlussbeispiel: Hinweise: 0 Voltklemmen sind intern verbunden und müssen nur einmal angeschlossen werden. Bei analogen Ein- und Ausgängen wird empfohlen die 0 Voltleitung (C…) aus Genauigkeitsgründen anzuschließen. EAP Electric GmbH A-2460 Bruck/Leitha Florianistraße 4 +43/2162/67910 +43/2162/67910/10 E-mail office@eap-electric.at...
- Seite 17 0 Voltleitung (C…) aus Genauigkeitsgründen anzuschließen. Bei Widerstandsmessung muss auf Grund der sehr kleinen Messströme der Sensor unbedingt direkt mit der zugeordneten 0V Klemme verbunden werden und es darf keine Verbindung zu einem anderen 0V Potential erfolgen. EAP Electric GmbH A-2460 Bruck/Leitha Florianistraße 4 +43/2162/67910...
- Seite 18 Default Relaiszustand Holding register 70 LED rot HR30 permanent LED grün HR31 permanent LED invertiert HR32 permanent Info Input register 0 – 1 Anschlussbeispiel: EAP Electric GmbH A-2460 Bruck/Leitha Florianistraße 4 +43/2162/67910 +43/2162/67910/10 E-mail office@eap-electric.at www.eap-electric.at Seite 18 von 21...
- Seite 19 Handebene 0…auto, 1… manual Inputregister 50 Handmode 0…Ausgang aus, 1…ein Inputregister 51 Info Input register 0-1 Anschlussbeispiel: Hinweise: Anschlussklemmen für den potentialfreien Kontakt sind getrennt ausgeführt EAP Electric GmbH A-2460 Bruck/Leitha Florianistraße 4 +43/2162/67910 +43/2162/67910/10 E-mail office@eap-electric.at www.eap-electric.at Seite 19 von 21...
- Seite 20 Summe Energie Quelle, Summe Energie Senke Gehäuse: 45mm Reihenbausystem Abmessungen: BxHxT: 52,5x90x58mm Schutzart: IP20 Optional Wandler: Art. Nr. 8662-2 Durchsteckwandler max. 80 A Art. Nr. 8662-5 Klappwandler max. 80A EAP Electric GmbH A-2460 Bruck/Leitha Florianistraße 4 +43/2162/67910 +43/2162/67910/10 E-mail office@eap-electric.at www.eap-electric.at Seite 20 von 21...
- Seite 21 (float,Wh) Inputregister 29 pEnrgT_high (float,Wh) Inputregister 30 pEnrgT_low (float,Wh) Inputregister 31 nEnrgT_high (float,Wh) Inputregister 32 nEnrgT_low (float,Wh) Inputregister 33 Info Inputregister 0-1 Anschlussbeispiel: EAP Electric GmbH A-2460 Bruck/Leitha Florianistraße 4 +43/2162/67910 +43/2162/67910/10 E-mail office@eap-electric.at www.eap-electric.at Seite 21 von 21...
