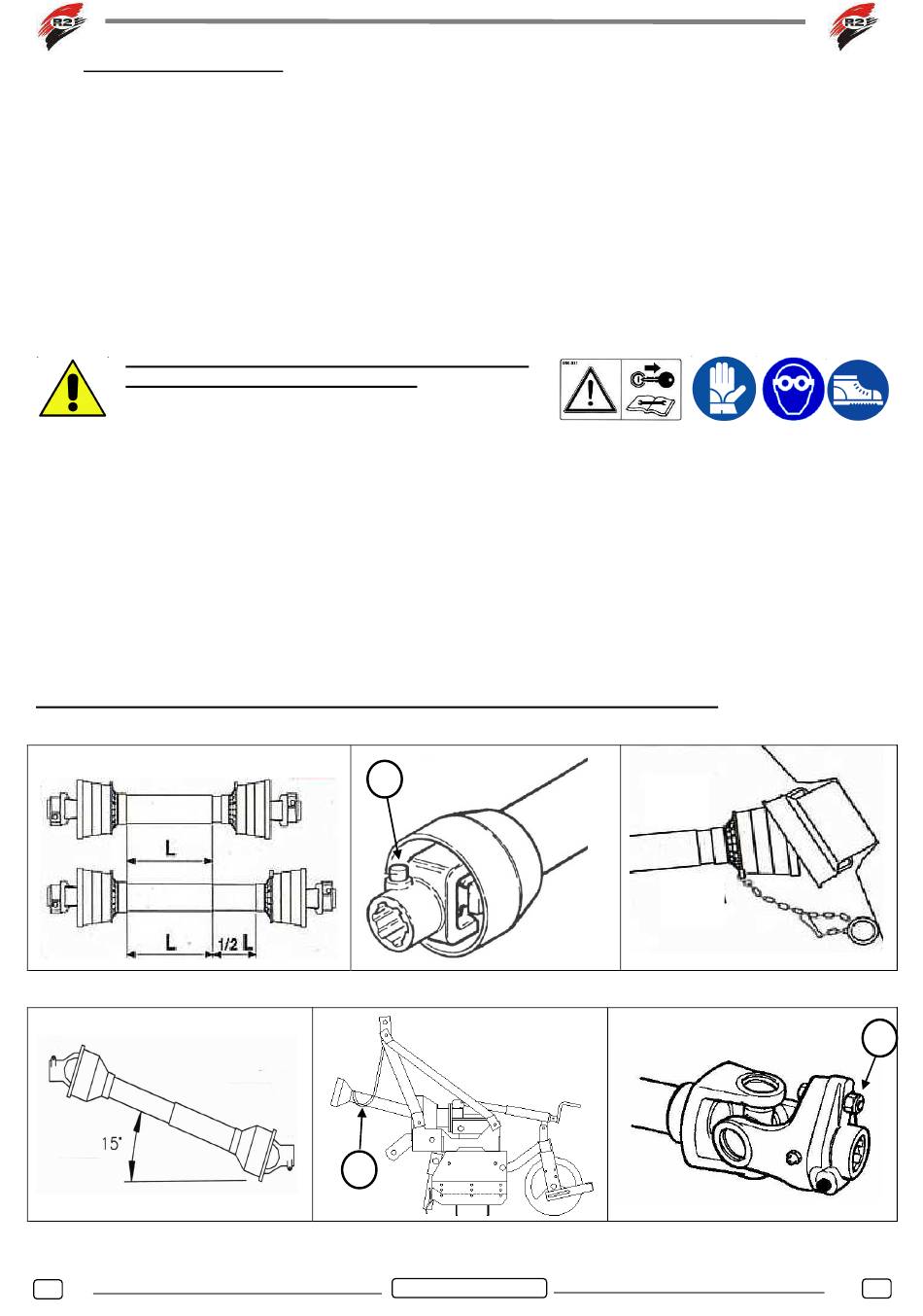

6.3 – Kardanwellenanschluss
Stellen Sie nach Ankopplung der Maschine an den Traktor die genaue Länge der Kardanwelle fest.
Zur Gewährleistung eines sicheren Betriebes der Kardanwelle prüfen, dass in den verschiedenen
Arbeitsstellungen die Antriebsrohre zur Hälfte ihrer Länge, auf keinen Fall weniger als 1/3 ihrer
Länge (Fig. 8) eingeführt sind. Diese Kontrolle wiederholen, wenn die PLANIERFRÄSE an einen
anderen Traktor gekoppelt wird.
Bei Verbindung (Einführen) der Kardanwelle sicherstellen, dass der entsprechende Bolzen oder die
jeweilige Drucktaste richtig in beiden Richtungen blockiert ist (Fig.9 – Punkt A).
Blockieren Sie die Kardanschutzvorrichtungen mit der entsprechenden Kette, um zu verhindern dass
sie bei der Bewegungsübertragung drehen (Fig. 10).
Der Kardan verschleisst weniger (und erhöht damit seine Lebensdauer), wenn der Schnittwinkel auf
ein Höchstmass von 15° begrenzt wird (Bild 11).
Lesen Sie vor dem Anschliessen genau die
Bedienungsanleitung des Kardans.
Bei Ausführung der Arbeiten tragen Sie bitte
individuellen Sicherheitsschutz.
- Es ist verboten, den Kardan ohne ensprechende Schutzmassnahmen zu benutzen. Wenn die
Kardanschutzvorrichtungen abgenutzt sind, müssen sie erneuert werden.
- Zur Verlängerung der Lebensdauer des Kardans und seiner Bauteile, verankern Sie bei Stillstand der
Maschine den Kardan an dem vorgesehenen Haken, damit er nicht mit dem Boden in Berührung kommt. (Fig.
12 – Punkt A).
- Nach Vorschrift soll die PLANIERFRÄSE MTZ mit einem Kardan mit Bolzendrehmomentbegrenzer benutzt
werden (Fig. 13 – Punkt A), um mechanische Überlastungen bei einer Blockierung der Maschine zu
vermeiden. Der Kardan muss mit dem Begrenzer an der PLANIERFRÄSE angeschlossen werden.
Zugelassener Kardantyp: Kardan CE Typ 4 für nominelle Leistungen bis 35 PS bei 540 Umdr,/min. mit
Bolzendrehmomentbegrenzer M 8x50, DIN 931-8.8.
Die Benutzung eines Kardans mit anderen Eigenschaften als der gelieferte, und die Benutzung anderer
Bolzen und Drehmomentbegrenzer als die hier angegebenen, führt automatisch zum Ausschluss der
GARANTIE.
BENUTZEN SIE STETS PERFEKT GEWARTETE KARDANE MIT EC- MARKIERUNG
Fig. 8
Fig. 11
8
Fig. 9
A
Fig. 12
A
DEUTSCH
Fig. 10
Fig. 13
A: Bolzen M8x50 DIN 931 – 8.8
A
8
