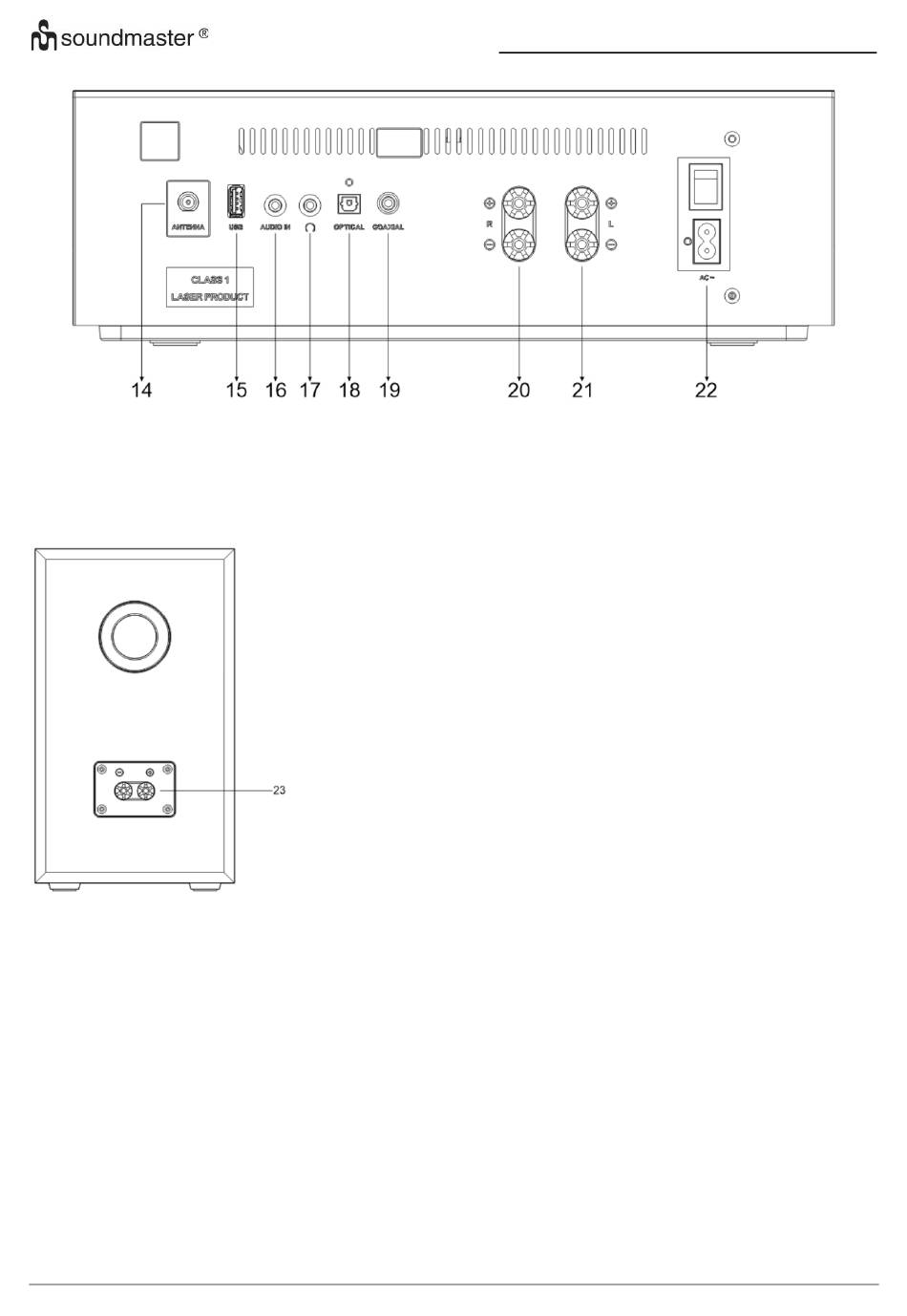

POHĽAD ZOZADU
14 Zásuvka na ANTÉNU
15 Zásuvka USB
16 VSTUP ZVUKU
17 Zásuvka na slúchadlá
18 OPTICKÝ vstup
ICD5000 / Slovensky Návod na používanie
19 KOAXIÁLNY vstup
20 Pripojenie k pravému reproduktoru
21 Pripojenie k ľavému reproduktoru
22 VSTUP AC/zapnutie/vypnutie
23 Konektor reproduktora
Pripojte reproduktory k hlavnej jednotke
pomocou dodaného pripojovacieho kábla.
Stiahnite izoláciu zo spleteného vodiča,
potom otáčaním uvoľnite skrutkové svorky;
vložte spletený vodič kábla reproduktorov do
bočnej časti zásuvky a svorky opäť utiahnite.
Pravý reproduktorový box pripojte k
zásuvkám označeným R.
Červený označený kábel do červenej zásuvky
R,
neutrálny kábel do čiernej zásuvky R
Ľavý reproduktorový box do zásuviek
označených L na hlavnej jednotke.
Červený kábel do červenej zásuvky L
neutrálny kábel do čiernej zásuvky L
