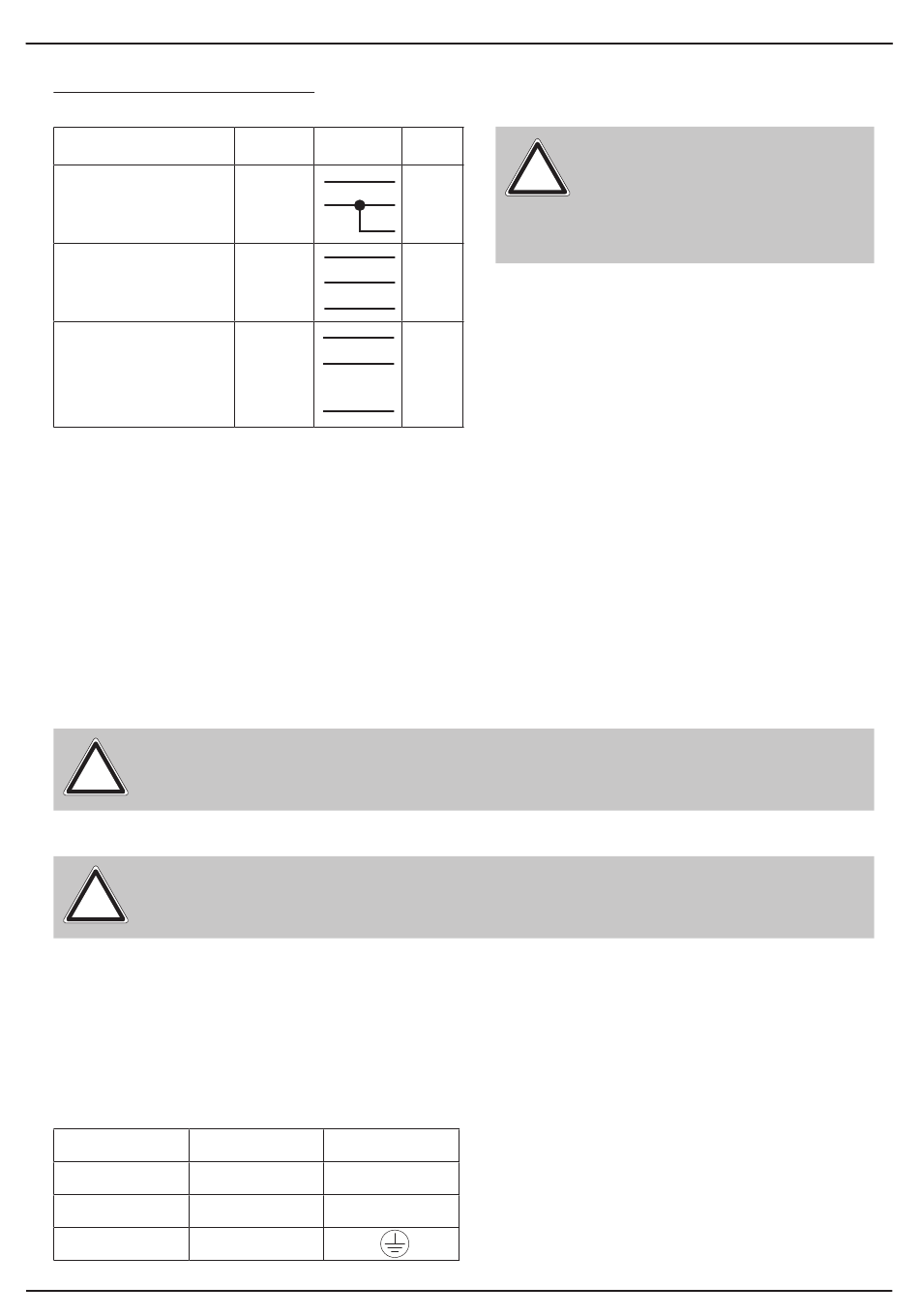

Anschluss außerhalb Europas:
Der M18 Profile darf nur an folgenden Stromnetzen betrieben werden:
2 Leiter, 1 Phase
3 Leiter, 1 Phase
4 Leiter, 3 Phasen
4.3 Netzanschluss
Anschlusswerte: Spannung 100-240 V, Frequenz 50 - 60 Hz, Leistung max. 1500 VA
Die elektrische Sicherheit sowie die Funktion des Gerätes ist nur dann gewährleistet, wenn es
an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Es ist sehr wichtig,
dass diese grundlegende Sicherheitsvoraussetzung vorhanden ist. Lassen Sie im Zweifelsfall die
Elektroinstallation durch einen Fachmann überprüfen. Der Hersteller kann nicht für Schäden ver-
antwortlich gemacht werden, die durch einen fehlenden oder unterbrochenen Schutzleiter verur-
sacht wurden (z. B. elektrischer Schlag)! Benutzen Sie das Gerät nur in komplett zusammenge-
bauten Zustand, damit keine elektrischen Bauteile berührt werden können. (Gefahr 100-240 V)
Wenn Sie die aufgeführten Punkte beachtet haben, können Sie die Geräte einstecken, oder von
einem Fachmann an das Netz anschließen lassen.
!
ACHTUNG: Der M18 Profile kann sofort aufleuchten falls Standalone-Betrieb akti-
viert ist oder ein DMX-Signal anliegt!
4.4 Netzdurchgang verkabeln
!
ACHTUNG: Nur von einem Fachmann durchführen lassen!
Der M18 Profile verfügt über einen powerCON-TRUE1 out Netzausgang. Entsprechend der
örtlichen Gegebenheiten können mehrere Geräte durch powerCON-TRUE1 in und power-
CON-TRUE1 out verlinkt werden. Verbinden Sie maximal zwei (bei Benutzung von 230V/16A)
M18 Profile in einer Reihe.
Nutzen Sie dafür ein zugelassenes dreiadriges Kabel mit min. 1,5 mm² Querschnitt. Die Verka-
belung muss mit den kodierten Originalsteckern von Neutrik erfolgen. Dabei sind die Installati-
onshinweise vom Hersteller (www.neutrik.com) und die Farbkodierung des Kabels zu beachten.
Leiterfarbe
Funktion
Braun
Phase
Blau
Neutralleiter
Grün/Gelb
Schutzleiter
M18
Netz
L
L
N
N
PE
L
L
N
PE
L
N
L
L
1
L
N
2
L
3
N
PE
Symbol
„L"
„N"
„PE"
M
1 8 Profile
ACHTUNG:
!
Der M18 Profile darf in Kanada
nur im 2 Leiter, 1 Phasen Netz
mit maximal 120V betrieben
werden!
- 09 -
