M
1 8 Profile
4.5 Signalanschlüsse
4.5.1 DMX-Verkabelung
Die DMX-Verkabelung (Signalleitungen) sollte mit einem 4-poligen Kabel mit Abschirmung erfol-
gen. Wir empfehlen ein DMX-Kabel (110 Ohm, 4x0,22mm
Mikro-Kabel verwendet werden. Bei den Steckern und Buchsen handelt es sich um 5-polige
XLR-Verbinder, die im Fachhandel erworben werden können.

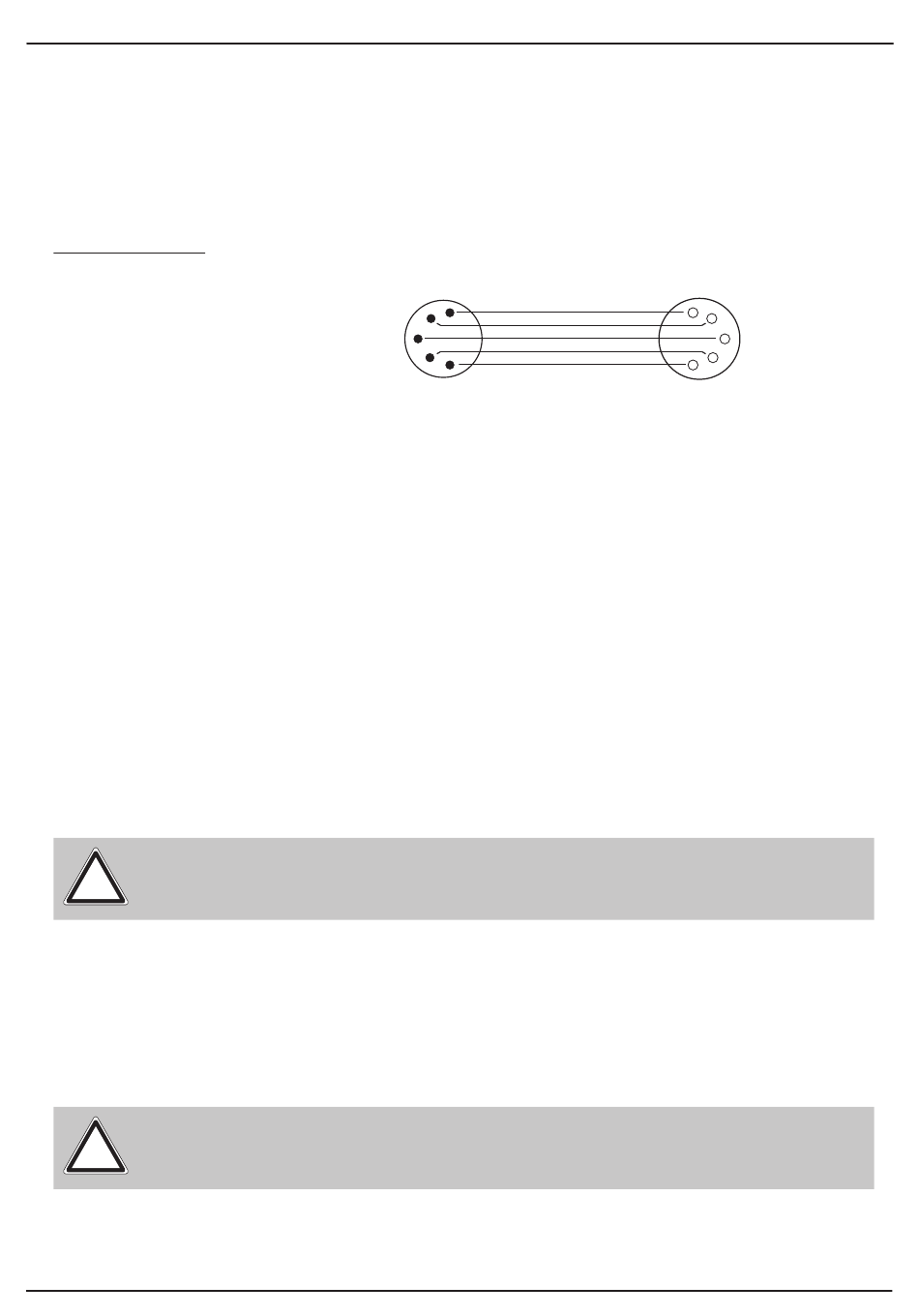

Steckerbelegung:
Pin1 = Ground / Abschirmung
Pin2 = DMX -
Pin3 = DMX +
Pin4 = frei
Pin5 = frei
Der M18 Profile verfügt über einen DMX-in und DMX-out Anschluss. Verbinden Sie nun den
DMX-Ausgang Ihres Controllers mit dem 1. M18 Profile (Controller DMX-Out -> M18 Profile
DMX-In). Anschließend den 1. M18 Profile mit dem 2. M18 Profile (M18 Profile DMX-Out -> M18
Profile DMX-In) und so weiter. In manchen Fällen ist es ratsam einen so genannten Endstecker
(XLR-Stecker mit einem Widerstand von 120 Ohm zwischen Pin 2 und Pin 3) einzustecken. Ob
ein Endstecker benötigt wird hängt von verschiedenen Faktoren ab, unter anderem den benutz-
ten Kabellängen und der Geräte Anzahl. Solange jedoch keine Probleme in der DMX-Linie auf-
treten, kann darauf verzichtet werden.
4.5.2 Ethernet-Verkabelung
Die Ethernet-Verkabelung kann mit Standard-Netzwerkleitungen gemacht werden. Die Buchsen
am Gerät sind Neutrik etherCON Buchsen. Empfehlenswert sind hierzu von der Firma Neutrik
spezielle Kabel mit etherCON-Steckern. Die beiden Buchsen am M18 Profile sind über einen
Switch miteinander verbunden, es können bis zu 10 Geräte in Reihe gehängt werden ohne das
eine Verzögerung entsteht. Natürlich können die Scheinwerfer auch sternförmig über einen exter-
nen Switch versorgt werden. Das empfangene Signal kann über den DMX-Anschluß ausgegeben
werden. Hierzu im Menü PERSONALITY die Einstellung DMX OUTPUT CONFIG auf ON stellen,
nach Bestätigung mit ENTER gibt der Scheinwerfer das komplette empfangene Universum aus.
!
Warnung: Achten Sie darauf, dass nicht gleichzeitig noch ein Signal am DMX-Ein-
gang anliegt!!
4.5.3 Wireless-Empfang
Serienmäßig ist der M18 Profile mit einem Lumen-Radio CRMX-Empfänger für Wireless DMX
ausgestattet. Der Empfänger kann sowohl DMX als auch RDM verarbeiten. Sollte eine Kabel und
Wirelessverbindung am M18 Profile anliegen hat die Kabelverbindung Vorrang! Das empfange-
ne Signal kann über den DMX-Anschluß ausgegeben werden. Hierzu im Menü PERSONALITY
die Einstellung DMX OUTPUT CONFIG auf ON stellen, nach Bestätigung mit ENTER gibt der
Scheinwerfer das komplette über DMX empfangene Universum aus.
!
Warnung: Achten Sie darauf, dass nicht gleichzeitig noch ein Signal am DMX-Ein-
gang anliegt!!
- 10 -
), alternativ kann auch ein 2-poliges
2
1
2
Kabel mit Abschirmung
3
4
5
1
2
3
4
5
