5.2

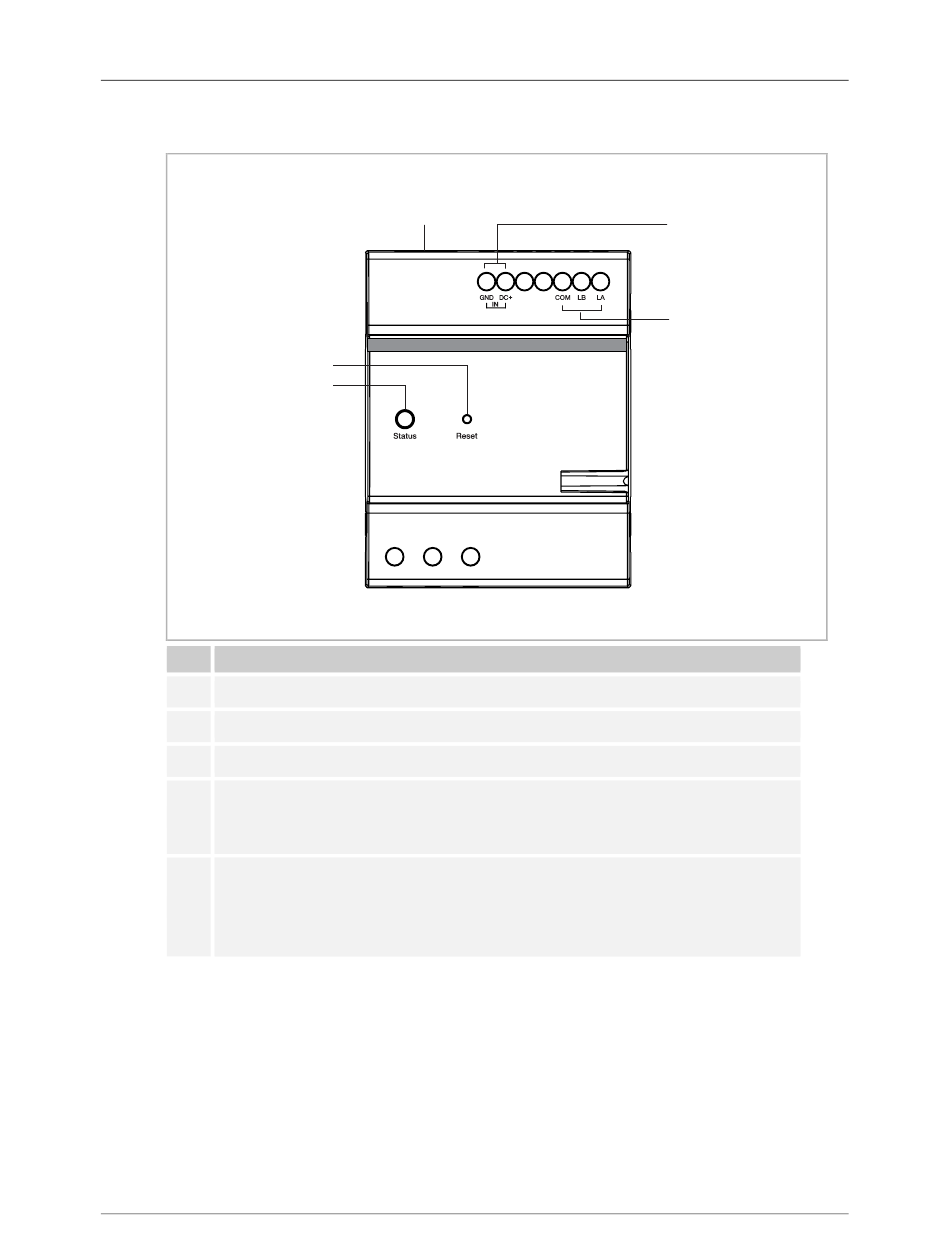

Anschlussbeschreibung

Nr. Funktion
1 Anschluss für Systemspannungsversorgung
2 RS485-Steckverbinder
3 LAN (PoE)
Reset-Taster
Taste zu einem beliebigen Zeitpunkt 10 Sekunden lang gedrückt halten, um die
4
Werkseinstellungen des Geräts wiederherzustellen. Die Statusanzeige geht 3 Sekunden
aus und beginnt dann, langsam zu blinken.
Statusanzeige
Ein: Gerät befindet sich im Normalbetrieb
■
5 Aus: Gerät ist nicht eingeschaltet
■
Schnell blinkend: Es liegt eine Anomalie vor (z.B. IP-Konflikt, keine MAC-Adresse)
■
Langsam blinkend: Gerät hat keine Signatur bezogen
■
Produkthandbuch 2TMD042300D0011
3
4
5
Produktbeschreibung
1
2
│7
