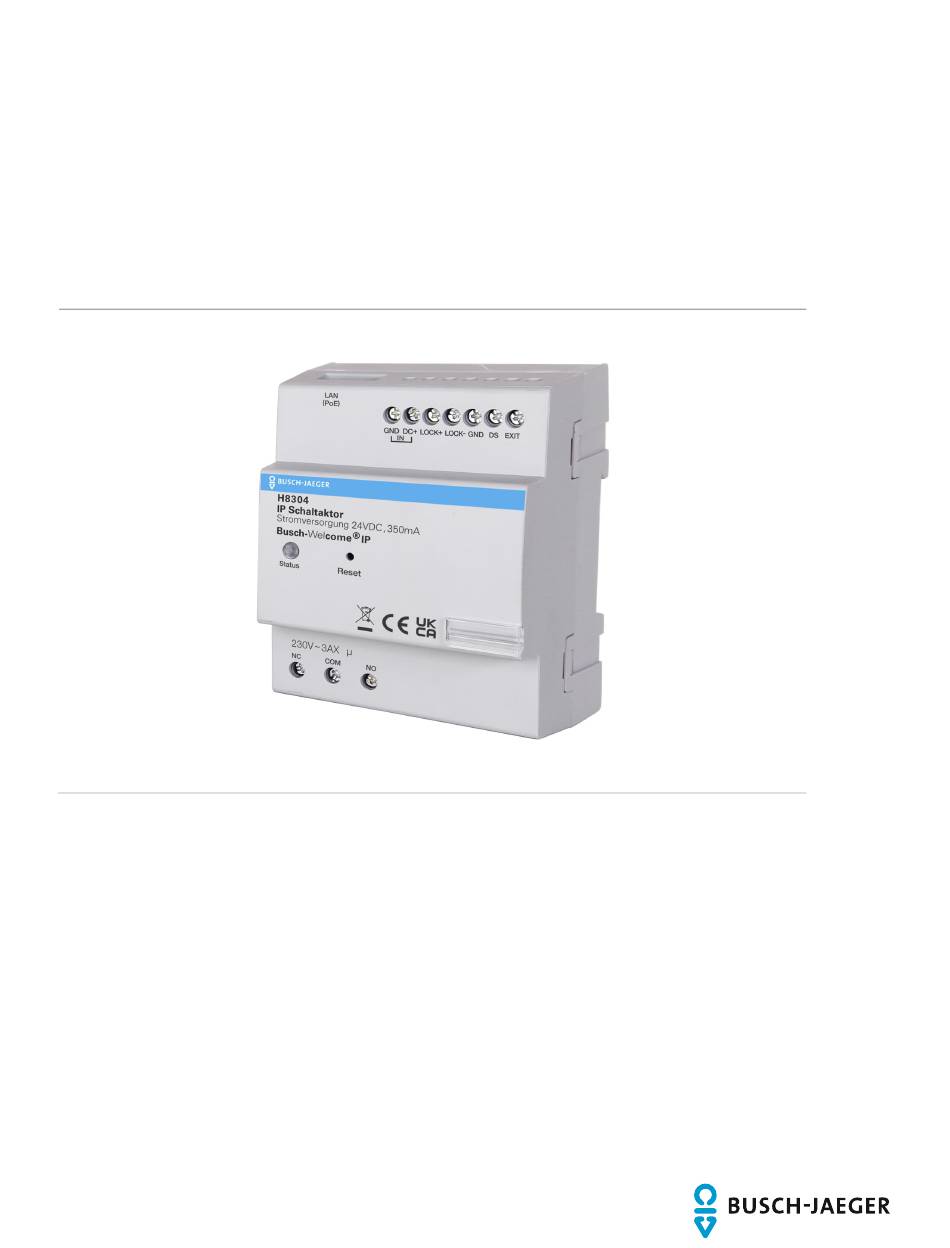

- Seite 1 2TMD041800D0045 │ 07.07.2022 Produkthandbuch ® Busch-Welcome H8304-03 IP-Schaltaktor...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inha ltsv erzeichnis Hinweise zur Anleitung ......................... 3 Sicherheit ............................. 3 Bestimmungsgemäßer Gebrauch ......................3 Umgebung ............................4 Busch-Jaeger Geräte ......................... 4 Produktbeschreibung ..........................5 Gerätetyp ..........................5 Anschlussbeschreibung ......................6 Sperrentyp und Anschluss......................7 Technische Daten..........................8 Montage / Installation ..........................9 Anforderungen an den Installateur .................... -
Seite 3: Hinweise Zur Anleitung
Hinweise zur Anleitung Hinweise zur Anleitung Lesen Sie dieses Handbuch aufmerksam durch und befolgen Sie die aufgeführten Hinweise. So vermeiden Sie Personen- und Sachschäden und gewährleisten einen zuverlässigen Betrieb und eine lange Lebensdauer des Geräts. Bewahren Sie das Handbuch sorgfältig auf. Falls Sie das Gerät weitergeben, geben Sie auch dieses Handbuch mit. -
Seite 4: Umgebung
Geben Sie das Gerät deshalb an einer entsprechenden Annahmestelle ab. Busch-Jaeger Geräte Alle Verpackungsmaterialien und Geräte von Busch-Jaeger sind mit Kennzeichnungen und Prüfsiegeln für die sach- und fachgerechte Entsorgung ausgestattet. Entsorgen Sie Verpackungsmaterial und Elektrogeräte bzw. deren Komponenten über die hierzu autorisierten Sammelstellen oder Entsorgungsbetriebe. -
Seite 5: Produktbeschreibung
Produktbeschreibung Produktbeschreibung Gerätetyp Artikelnum Größe (DxHxW) Bestellnummer Produktname Farbe (mm) H8304-03 2TMA130160H0061 IP actuator Grey 90 x 72 x 65 │5 Produkthandbuch 2TMD041800D0045... -
Seite 6: Anschlussbeschreibung
Produktbeschreibung Anschlussbeschreibung Funktion Anschluss für Systemspannungsversorgung Steckklemmen (LOCK+…LOCK-) für Türöffner Anschluss für den zur Erkennung des Türzustands verwendeten Sensor Anschluss für Exit-Taster Reset-Taster Statusanzeige Steckklemmen (NC…COM...NO) für potentialfreien Ausgang, Türöffner LAN (PoE) │6 Produkthandbuch 2TMD041800D0045... -
Seite 7: Sperrentyp Und Anschluss
Produktbeschreibung Sperrentyp und Anschluss Verdrahtun Sperrentyp Bild Betriebsart Spannung gsart Elektrischer Zum Öffnen ⎓ Type A/B 12 V Türöffner, 12 V einschalten Elektrischer Zum Öffnen ⎓ Typ B 24 V Türöffner, 24 V einschalten Elektrisches Zum Öffnen ⎓ Kastenschloss, Type A/B 12 V einschalten 12 V... -
Seite 8: Technische Daten
Technische Daten Technische Daten Bezeichnung Wert ⎓ Nennspannung 24 V ⎓ Betriebsspannungsbereich 20-27 V ⎓ 27 V , 310 mA Nennstrom ⎓ 24 V , 350 mA Umgebungstemperatur -25 °C…+55 °C ⎓ DC: 12 V , 4 A Impuls, max. 500 mA Dauerhaft Spannungsversorgung Türöffner AC: 12 V ~, 50 Hz,, max. -
Seite 9: Montage / Installation
Montage / Installation Montage / Installation Warnung Elektrische Spannung! Bei direktem oder indirektem Kontakt mit spannungsführenden Teilen kommt es zu einer gefährlichen Körperdurchströmung. Elektrischer Schock, Verbrennungen oder der Tod können die Folge sein. – Vor Montage und/oder Demontage Netzspannung freischalten! –... -
Seite 10: Montage
Montage / Installation Montage │10 Produkthandbuch 2TMD041800D0045... -
Seite 11: Inbetriebnahme
Inbetriebnahme Inbetriebnahme IP-Aktor im Entwicklermodus Wenn der Reset-Taster des IP-Aktors beim Einschalten gedrückt wird, bedeutet die blinkende LED, dass sich der IP-Aktor im Entwicklermodus befindet. Klicken Sie an der Innenstation unter "Techn Einstellungen" auf "IP-Aktor-Einstellungen". Tipp Der IP-Aktor verlässt den Entwicklermodus, wenn 5 Minuten lang keine Aktion ausgeführt wird. - Seite 12 Inbetriebnahme Geräteeinstellungen Bildschirm "IP-Aktor-Einstellungen": Gerätetyp = Netzwerk-IP-Aktor Gerätenummernbereich 1...32. Gerätetyp = Gebäude-IP-Aktor Blocknummernbereich 1...999; Gerätenummernbereich 1...32 │12 Produkthandbuch 2TMD041800D0045...
- Seite 13 Inbetriebnahme Gerätetyp = Privat-IP-Aktor Standort des IP-Aktors = intern Gerätenummernbereich 1...32 (siehe nachstehendes Diagramm) Commu nity n etwork Home n etwo rk Master Switch Router De vi ce ID : 1 ...3 2 │13 Produkthandbuch 2TMD041800D0045...
- Seite 14 Inbetriebnahme Standort des IP-Aktors = extern Blocknummernbereich 1…999; Raumnummernbereich 01…63 + 01…32 (z.B. 0101); Gerätenummernbereich 01…02 (siehe nachstehendes Diagramm). Commu nity n etwork Home n etwo rk Master Switch Router Blo ck no .:1...9 99 R oo m n o .:0 1 0 1...63 3 2 D evi ce ID : 0 1 /02 Hinweis Die externen und internen Typen können nicht in gemischten Szenarien in...
-
Seite 15: Power-Lock-Einstellungen
Inbetriebnahme Power-Lock-Einstellungen Unter "IP-Aktor-Einstellungen" können der Ausgangsmodus und die Entsperrzeit eingestellt werden. │15 Produkthandbuch 2TMD041800D0045... -
Seite 16: Relais-Schloss-Einstellungen
Inbetriebnahme Relais-Schloss-Einstellungen Unter "IP-Aktor-Einstellungen" können der Relaismodus und die Entsperrzeit eingestellt werden. │16 Produkthandbuch 2TMD041800D0045... -
Seite 17: Entsperren Melden
Inbetriebnahme Entsperren melden Wenn unter "IP-Aktor-Einstellungen" die Option "Entsperren melden" aktiviert ist, wird jeder vom IP-Faktor erfasste Entsperrvorgang an die Verwaltungssoftware gesendet. │17 Produkthandbuch 2TMD041800D0045... -
Seite 18: Exit-Taste
Inbetriebnahme Exit-Taste Unter "IP-Aktor-Einstellungen" kann die Schlossart für die Exit-Taste festgelegt werden ("Power Lock" oder "Relaisschloss"). │18 Produkthandbuch 2TMD041800D0045... -
Seite 19: Statuserkennung Tür
Inbetriebnahme Statuserkennung Tür Aktivieren Sie das Kontrollkästchen unter "IP-Aktor-Einstellungen", um die Funktion zu aktivieren. Die Türöffnungszeit beträgt 1...600 s. │19 Produkthandbuch 2TMD041800D0045... -
Seite 20: Firmware-Update
Inbetriebnahme Firmware-Update Der IP-Aktor muss den Entwicklermodus verlassen haben, bevor ein Firmware-Update durchgeführt wird. Klicken Sie unter "Techn Einstellungen" auf "IP-Aktor-Einstellungen" - "Firmware-Update", wählen Sie den IP-Aktor und die Datei von der SD-Karte aus und klicken Sie dann auf "OK", um die Firmware zu aktualisieren. -
Seite 21: Netzsicherheit
Although Busch-Jaeger provides functionality testing on the products and updates that we release, you should institute your own testing program for any product updates or other major system updates (to include but not limited to code changes, configuration file changes, third party software updates or patches, hardware change out, etc.) to ensure that the security... -
Seite 22: Deployment Guideline
Malware prevention solution The device H8304 is not susceptible to malware, because custom code cannot be executed on the system. The only way to update the software is by firmware upgrading. Only firmware signed by Busch-Jaeger can be accepted. Password rule None │22... -
Seite 23: Hinweis
Jaeger übernimmt keinerlei Verantwortung für eventuelle Fehler oder Unvollständigkeiten in diesem Dokument. Wir behalten uns alle Rechte an diesem Dokument und den darin enthaltenen Gegenständen und Abbildungen vor. Vervielfältigung, Bekanntgabe an Dritte oder Verwendung des Inhalts, auch auszugsweise, ist ohne vorherige schriftliche Zustimmung durch Busch-Jaeger verboten. │23 Produkthandbuch 2TMD041800D0045... - Seite 24 Busch-Jaeger Elektro GmbH Ein Unternehmen der ABB Gruppe Freisenbergstraße 2 58513 Lüdenscheid https://BUSCH-JAEGER.de info.bje@de.abb.com Zentraler Vertriebsservice: Tel.: +49 2351 956-1600 Fax: +49 2351 956-1700 © Copyright 2022 Busch-Jaeger Elektro GmbH Alle Rechte vorbehalten...
