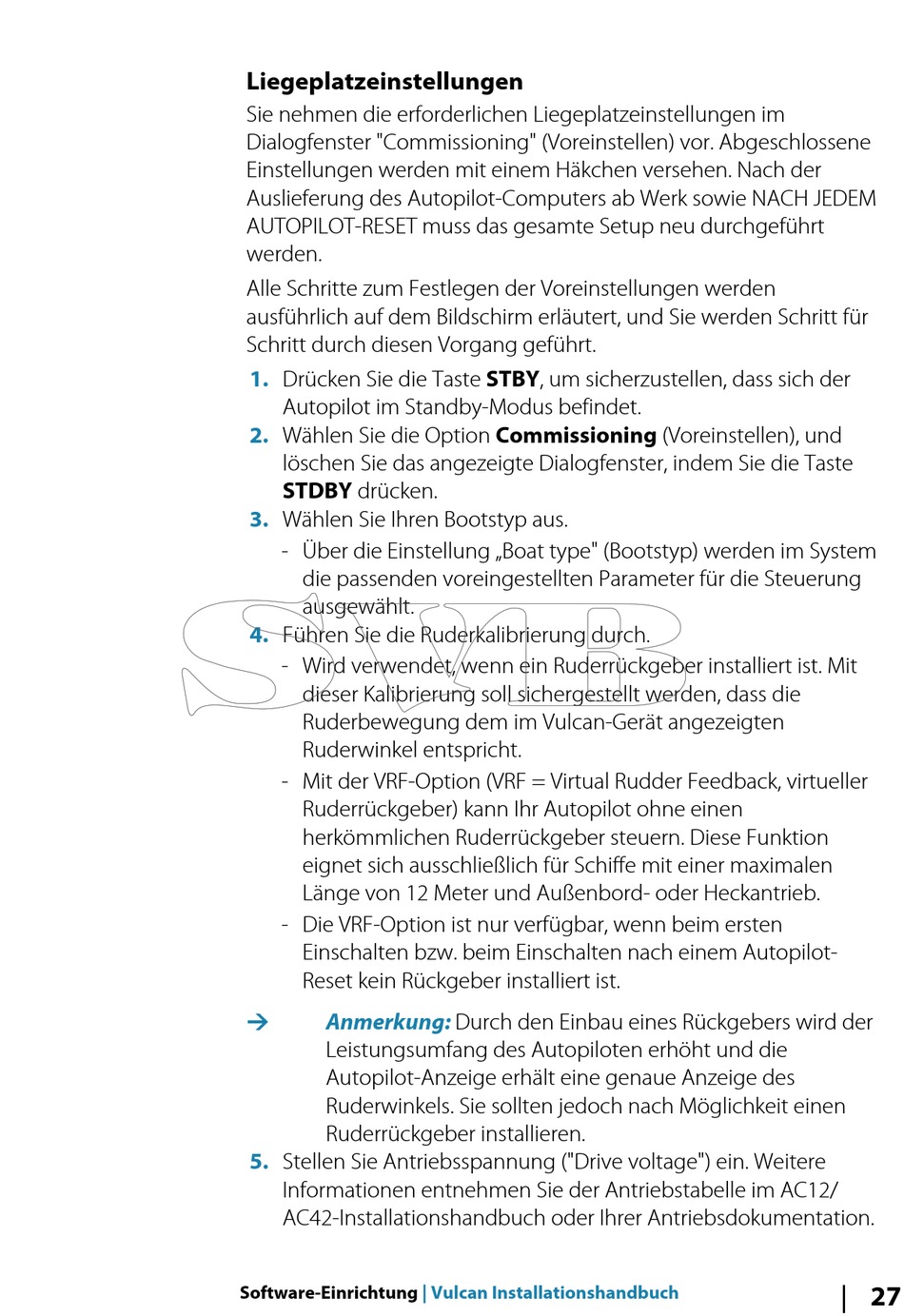

Liegeplatzeinstellungen
Sie nehmen die erforderlichen Liegeplatzeinstellungen im
Dialogfenster "Commissioning" (Voreinstellen) vor. Abgeschlossene
Einstellungen werden mit einem Häkchen versehen. Nach der
Auslieferung des Autopilot-Computers ab Werk sowie NACH JEDEM
AUTOPILOT-RESET muss das gesamte Setup neu durchgeführt
werden.
Alle Schritte zum Festlegen der Voreinstellungen werden
ausführlich auf dem Bildschirm erläutert, und Sie werden Schritt für
Schritt durch diesen Vorgang geführt.
1.
Drücken Sie die Taste STBY, um sicherzustellen, dass sich der
Autopilot im Standby-Modus befindet.
2.
Wählen Sie die Option Commissioning (Voreinstellen), und
löschen Sie das angezeigte Dialogfenster, indem Sie die Taste
STDBY drücken.
3.
Wählen Sie Ihren Bootstyp aus.
- Über die Einstellung „Boat type" (Bootstyp) werden im System
die passenden voreingestellten Parameter für die Steuerung
ausgewählt.
4.
Führen Sie die Ruderkalibrierung durch.
- Wird verwendet, wenn ein Ruderrückgeber installiert ist. Mit
dieser Kalibrierung soll sichergestellt werden, dass die
Ruderbewegung dem im Vulcan-Gerät angezeigten
Ruderwinkel entspricht.
- Mit der VRF-Option (VRF = Virtual Rudder Feedback, virtueller
Ruderrückgeber) kann Ihr Autopilot ohne einen
herkömmlichen Ruderrückgeber steuern. Diese Funktion
eignet sich ausschließlich für Schiffe mit einer maximalen
Länge von 12 Meter und Außenbord- oder Heckantrieb.
- Die VRF-Option ist nur verfügbar, wenn beim ersten
Einschalten bzw. beim Einschalten nach einem Autopilot-
Reset kein Rückgeber installiert ist.
Anmerkung:
Ú
Leistungsumfang des Autopiloten erhöht und die
Autopilot-Anzeige erhält eine genaue Anzeige des
Ruderwinkels. Sie sollten jedoch nach Möglichkeit einen
Ruderrückgeber installieren.
5.
Stellen Sie Antriebsspannung ("Drive voltage") ein. Weitere
Informationen entnehmen Sie der Antriebstabelle im AC12/
AC42-Installationshandbuch oder Ihrer Antriebsdokumentation.
Software-Einrichtung
Durch den Einbau eines Rückgebers wird der
| Vulcan Installationshandbuch
27
