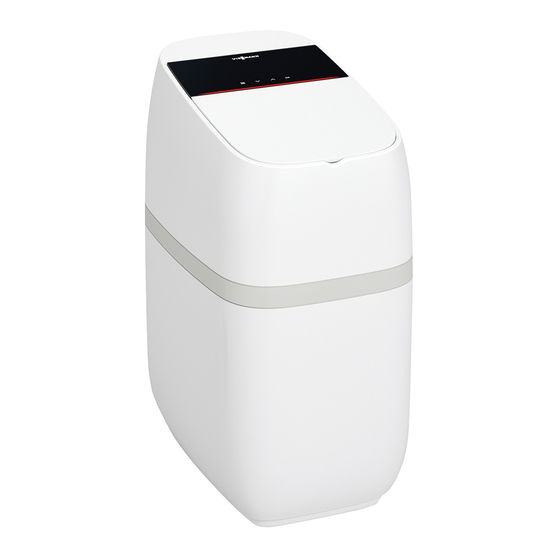

Viessmann VITOSET AQUA 19D Bedienungsanleitung Für Den Anlagenbetreiber
Vorschau ausblenden
Andere Handbücher für VITOSET AQUA 19D:
- Serviceanleitung für die fachkraft (56 Seiten)
Verwandte Anleitungen für Viessmann VITOSET AQUA 19D
Inhaltszusammenfassung für Viessmann VITOSET AQUA 19D

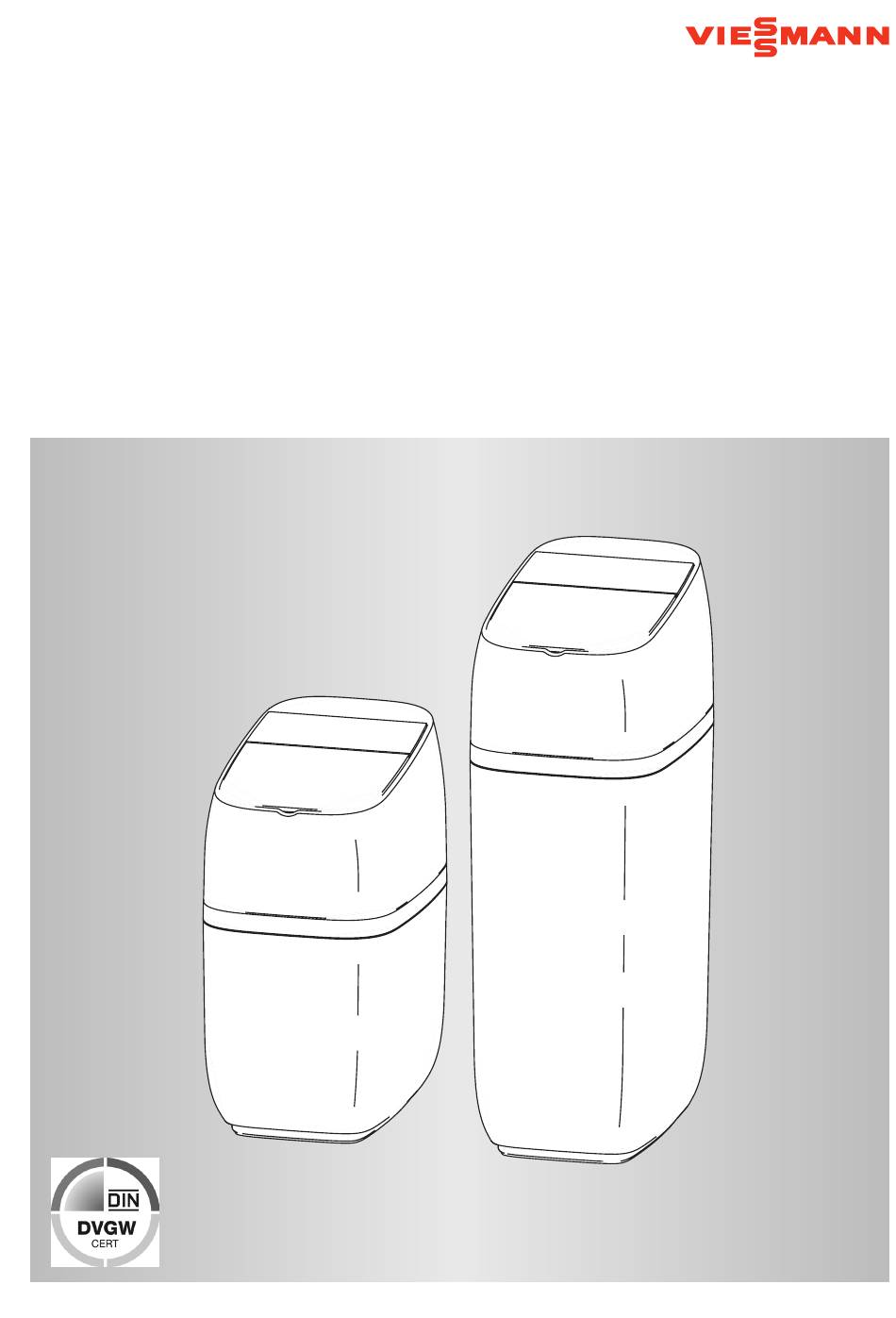

- Seite 1 Bedienungsanleitung für den Anlagenbetreiber VITOSET AQUA 19D & 42D Bitte aufbewahren! 6171212 DE 09/2022...
-
Seite 2: Zu Dieser Anleitung
Zu dieser Anleitung Zu dieser Anleitung Diese Anleitung ermöglicht eine ordnungsgemäße Darüber hinaus gelten die örtlichen Arbeitsschutzvor- Installation, Inbetriebnahme sowie Inspektion des schriften, Vorschriften zum Umweltschutz und allge- Wasserenthärters. meine Sicherheitsbestimmungen für den Einsatzbe- Diese Anleitung ist Bestandteil des Wasserenthärters reich des Wasserenthärters. - Seite 3 Zu dieser Anleitung Allgemeine Sicherheitshinweise Örtliche Gegebenheiten ▪ Den Wasserenthärter nicht an Orten installieren, an Hinweis denen es zu Frost und Feuchtigkeit kommen kann. Wird die Anlage zur Enthärtung von Wasser für den Frost oder Heizwasserschäden sind nicht durch die menschlichen Gebrauch im Sinne der Trinkwasserver- Garantie abgedeckt.
- Seite 4 Zu dieser Anleitung Allgemeine Sicherheitshinweise (Fortsetzung) Wasserqualität Gefahr Gefahr Gesundheitsgefahr durch unsachgemäße Gesundheitsgefahr durch Verkeimung des Installations- und Betriebsbedingungen! Wasserenthärters! Die mikrobiologische und sensorische Qualität Bei längeren Standzeiten kann es zu Verkei- von enthärtetem Wasser wird maßgeblich von mung des Trinkwassers kommen. Die automa- den Installations- und Betriebsbedingungen tische Regeneration wirkt dem entgegen.
- Seite 5 Zu dieser Anleitung Allgemeine Sicherheitshinweise (Fortsetzung) Kontakt mit Salz Gefahr Gesundheitsgefahr durch Einatmen, Haut-/Au- genkontakt und Verschlucken von Salz! ▪ Nach dem Auffüllen des Salzvorrats die Hän- de gründlich mit viel Wasser abwaschen. ▪ Bei Einatmen für Frischluftzufuhr sorgen. ▪ Bei Hautkontakt die betroffene Stelle mit viel Wasser abspülen.
-
Seite 6: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Technische Daten ............................7 Wasserenthärter programmieren ........................ 8 System einrichten ..................8 Lightguide ...................... 9 Statusbildschirme des Wasserenthärters ............ 10 Hauptmenü ....................11 Manuelle Regeneration ................12 Optionales Wasserabsperrventil..............12 Alarm bei niedrigem Salzstand ..............14 Aktuelle Uhrzeit einstellen ................14 Härtegrad einstellen .................. -
Seite 7: Technische Daten
Technische Daten Technische Daten Vitoset Aqua Vitoset Aqua Modell DVGW-zertifiziert Nennkapazität gemäß DIN EN 14743 (mol bei kg Salzmenge) 7,50 bei 1,52 3,13 bei 0,71 8,89 bei 2,09 Auslegungsgemäßer Wirkungsgrad (mol pro kg bei min. Salzmenge) 4,41 4,93 Durchflussmenge im Betrieb (l/min) 18,9 Druckabfall bei Durchflussmenge im Betrieb (bar) 0,28... -
Seite 8: Wasserenthärter Programmieren
Wasserenthärter programmieren Wasserenthärter programmieren Regenerationsstatus Autom. Regeneration eingestellt 12 : 34 MENÜSCHALT- NACH NACH FLÄCHE OBEN UNTEN Abb. 1 System einrichten 3. Härtegrad Nach dem erstmaligen Hochfahren der Steuerung Härtegrad werden Sie aufgefordert, grundlegende Informationen Betätigen Sie zum Einstellen zum Betrieb einzugeben: des Werts für den Härtegrad des von Ihrem Versorger be- °dH... -
Seite 9: Lightguide
Wasserenthärter programmieren Lightguide Anzeige des Bei dem Lightguide handelt es sich um eine LED-Leis- Status Lightguide te, die das Display unten begrenzt (siehe Abb. 2). Sie ≡, ˄, ˅ oder OK wurde inner- leuchtet, wenn der Wasserenthärter erstmals hoch- Durchgehend ein halb der letzten 4 Minuten gefahren wird und jedes Mal, wenn eine der Schalt- betätigt... -
Seite 10: Statusbildschirme Des Wasserenthärters
Wasserenthärter programmieren Statusbildschirme des Wasserenthärters Salzstatus Auf dem Bildschirm Verbindungsstatus: WLAN-Router – Der Wasserenthärter ist mit einem Salzvorrat noch 80 Tag(e) WLAN-Router verbunden. Internet – Eine Internetverbindung über den WLAN- Router wurde erkannt. 12 : 34 Durch Betätigen der Schaltfläche NACH UNTEN (˅) wechseln Sie manuell zum nächsten Statusbildschirm, durch Betätigen der Schaltfläche NACH OBEN (˄) Verbindungsstatus... -
Seite 11: Hauptmenü
Wasserenthärter programmieren Hauptmenü Betätigen Sie während des normalen Betriebs (die ▪ Erweitertes Menü Statusbildschirme werden abwechselnd angezeigt), Gefahr die MENÜSCHALTFLÄCHE (≡), um das Hauptmenü Veränderungen an diesen Einstellungen dürfen anzuzeigen. Über dieses Menü und die zugehörigen nur durch Fachpersonal durchgeführt wer- Untermenüs werden diese Funktionen des Wasserent- den! härters festgelegt:... -
Seite 12: Manuelle Regeneration
Wasserenthärter programmieren Manuelle Regeneration Dieser Schritt kann durchgeführt werden, um zu Zeiten 3. Wechseln Sie zu Jetzt re- Regeneration eines ungewöhnlich hohen Wasserverbrauchs eine generieren und betätigen Sie Automatik Jetzt regenerieren ausreichende Versorgung mit enthärtetem Wasser si- OK, um mit einer sofortigen In den nächsten 24 Std. -
Seite 13: Wechseln Sie Zu Wasserabsperrventil Und Betätigen
Wasserenthärter programmieren Optionales Wasserabsperrventil (Fortsetzung) 1. Betätigen Sie die MENÜ- 6. Wenn Sie in Schritt 4 Schlie- Hauptmenü Auslösezeit für Durchflusswarnung SCHALTFLÄCHE (≡), um ßen bei Durchflusswarnung Regeneration Wasserabsperrventil zum Hauptmenü zu gelan- gewählt haben, können Sie Salzeinstellungen gen. auf dem als nächstes ange- Grundeinstellungen Minute(n) Benutzereinstellungen... -
Seite 14: Alarm Bei Niedrigem Salzstand
Wasserenthärter programmieren Alarm bei niedrigem Salzstand Verwenden Sie diese Funktion, um festzulegen wann 4. Betätigen Sie die Schaltfläche Alarm bei niedrigem Salzstand die elektronische Steuerung eine Alarmmeldung we- NACH OBEN (˄) oder NACH gen eines zu niedrigen Salzfüllstands anzeigen soll. UNTEN (˅), um die Anzahl Die Anzahl der Tage kann individuell eingestellt wer- der Tage zu ändern. -
Seite 15: Härtegrad Einstellen
Wasserenthärter programmieren Härtegrad einstellen Erfolgt normalerweise während der Einrichtung. So 4. Betätigen Sie die Schaltfläche Härtegrad ändern Sie die Einstellung: NACH OBEN (˄) oder NACH UNTEN (˅), um den Wert 1. Betätigen Sie die MENÜ- für die Härte des von Ihrem Hauptmenü... -
Seite 16: Sprache Einstellen
Wasserenthärter programmieren Sprache einstellen Erfolgt normalerweise während der Einrichtung. 4. Betätigen Sie die Schaltflä- Sprache Deutsch So ändern Sie die Einstellung: che NACH OBEN (˄) oder English NACH UNTEN (˅), um zur Español gewünschten Sprache zu Français Italiano 1. Betätigen Sie die MENÜ- gelangen. -
Seite 17: Lightguide Ein-/Ausschalten
Wasserenthärter programmieren Lightguide ein-/ausschalten Der Lightguide auf dem Display (Beschreibung siehe 4. Betätigen Sie die Schaltfläche Lightguide Aktiviert Kapitel „Lightguide“ auf Seite 9) ist standardmäßig NACH OBEN (˄) oder NACH Deaktiviert aktiviert. Falls gewünscht, können Sie diesen deakti- UNTEN (˅), um auszuwählen, vieren: ob der Lightguide aktiviert oder deaktiviert sein soll. -
Seite 18: Systeminformationen
Sie können die folgenden Informationen zum Wasser- ▪ Aktueller Wasserdurchfluss Aktueller Wasserdurchfluss enthärter und seinen Funktionen aufrufen: ▪ Modellinformationen (Modell- Modellinformationen l/min nummer und Softwareversion) Vitoset Aqua 19D Version: 2.0 Betriebsdauer gesamt ▪ Betriebsdauer gesamt ▪ WLAN-Status (bei mit WLAN WLAN-Status verbundenen Systemen) WLAN-Name... -
Seite 19: Optionale Leckagesensoren
Optionale Leckagesensoren Optionale Leckagesensoren Bluetooth-Leckagesensoren installieren und verbinden Das optionale Sicherheitspaket enthält ein Wasser- 8. Sobald der Wasserenthärter absperrventil und drei Leckagesensoren. Sie können das Bluetooth-Signal des Le- zusammen mit der Steuerung des Wasserenthärters ckagesensors empfängt, wer- dazu genutzt werden, die Wasserversorgung des den Sie auf dem Bildschirm Hauses bei Erkennung einer Leckage abzusperren. -
Seite 20: Leckagesensoren Anordnen
Optionale Leckagesensoren Leckagesensoren anordnen Legen Sie die Leckagesensoren mit der flachen Seite Wenn Sie den Leckagesensor mit dem Wasserent- nach unten auf einen Boden oder eine andere ebene härter verbinden und ihn außerhalb der Reichweite Oberfläche, auf dem bzw. der sich möglicherweise bringen, blinkt auf dem abwechselnd angezeigten leckendes Wasser ansammelt. -
Seite 21: Routinemäßige Wartungsarbeiten
Routinemäßige Wartungsarbeiten Routinemäßige Wartungsarbeiten Salz nachfüllen Wenn der Wasserenthärter das gesamte Salz auf- Bitte verwenden Sie ausschließlich Salz für Ent- härtungsanlagen, welches der DIN EN 973 Typ A braucht, bevor neues eingefüllt wird, bleibt das Wasser hart. Die Modelle Vitoset Aqua sind mit einer automati- entspricht. -
Seite 22: Salzbrücke Aufbrechen
Routinemäßige Wartungsarbeiten Salzbrücke aufbrechen Es kann vorkommen, dass sich im Salzlösungstank Stiel zum Aufbre- eine harte Kruste oder eine sogenannte Salzbrücke chen von Salz- bildet. Dies ist häufig die Folge einer hohen Luftfeuch- brücke hinein- tigkeit oder der Verwendung eines falschen Salzes. schieben Wenn das Salz eine „Brücke“... -
Seite 23: Informationen Zum Betrieb
Informationen zum Betrieb Informationen zum Betrieb WLAN einrichten Mit diesem Schritt verbinden Sie die Steuerung des 4. Die Steuerung wechselt in Kopplung den Modus Kopplung. Fol- Wasserenthärters mit Ihrem WLAN. Die Herstellung einer Drahtlosverbindung kann im Rahmen der auf gen Sie den Anweisungen auf Der Kopplungsmodus wird aktiviert. -
Seite 24: Verbindung Mit Der Störungssuche-App
Wasserabsperrventil Mit App verbinden zum Hauptmenü zu gelangen. Salzeinstellungen Stellen Sie eine Verbindung über Grundeinstellungen WLAN: Benutzereinstellungen Viessmann-8212 2. Wechseln Sie zu Erweitertes und Passwort: Systeminformationen 06488212 Menü und betätigen Sie OK. Erweitertes Menü her oder scannen Sie den QR-Code. -
Seite 25: Störungssuche
Störungssuche Störungssuche Problem Ursache Behebung Füllen Sie Salz ein (siehe „Salz nachfüllen“ auf Seite 21) und leiten Sie einen Vorgang vom Kein Salz im Salzspeichertank. Typ „Jetzt Regeneration“ ein, siehe „Manuelle Regeneration“ auf Seite 12. Brechen Sie die Salzbrücke auf (siehe „Salz- brücke aufbrechen“... - Seite 26 Störungssuche Problem Ursache Behebung Störungs- code 1, 3 Störung in Kabelstrang, Verbindungen zu oder 4 wird Positionsschalter, Schalter, Ventil oder Motor. angezeigt. Störungs- Wenden Sie sich wegen der Durchführung code 5 wird Fehlfunktion der elektronischen Steuerung. eines Service an Ihren Händler. angezeigt.
-
Seite 27: Entsorgung
Entsorgung Entsorgung Beachten Sie bitte die jeweils gültigen nationalen Vor- gaben. Verpackung ▪ Sorgen Sie für eine umwelt- und sachgerechte Ent- ▪ Durch eine Rückführung der Verpackungsmaterialien sorgung der Verpackungsmaterialien. in den Materialkreislauf tragen Sie dazu bei, Rohstof- fe zu sparen und das Abfallaufkommen zu reduzie- ren. -
Seite 28: Ihr Ansprechpartner
Ihr Ansprechpartner Für Rückfragen oder Wartungs- und Instandsetzungsarbeiten an Ihrer Anlage wenden Sie sich bitte an Ihren Fachbetrieb. Fachbetriebe in Ihrer Nähe finden Sie z. B. unter www.viessmann.de im Internet. Viessmann Ges.m.b.H Viessmann Climate Solutions SE 4641 Steinhaus bei Wels 35107 Allendorf Österreich...
