Montage der Bauelemente

RFID-125kHz-Empfänger-Bausatz
Der RFID-125kHz-Empfänger-Bausatz besteht aus einer Vielzahl von Bauelementen wie Widerständen, Elkos, Kondensatoren,
Gleichrichtern, LEDs, Dioden, ICs, Tastern sowie einem Quarz, einem Potentiometer und etliche Anschlussbuchsen. Aus die-
sem Grunde wurde bei der Entwicklung des Platinenlayouts darauf Wert gelegt, dass eine leichte und schnelle Montage der
Bauteile ermöglicht wird und bestmögliche Übersichtlichkeit gegeben ist, um so die universellen Anwendungsmöglichkeiten
dieses Bausatzes zu erhöhen.
Aus diesem Grunde empfehlen wir Ihnen, den Aufbau der Platine genauso vorzunehmen, wie nachfolgend beschrieben.

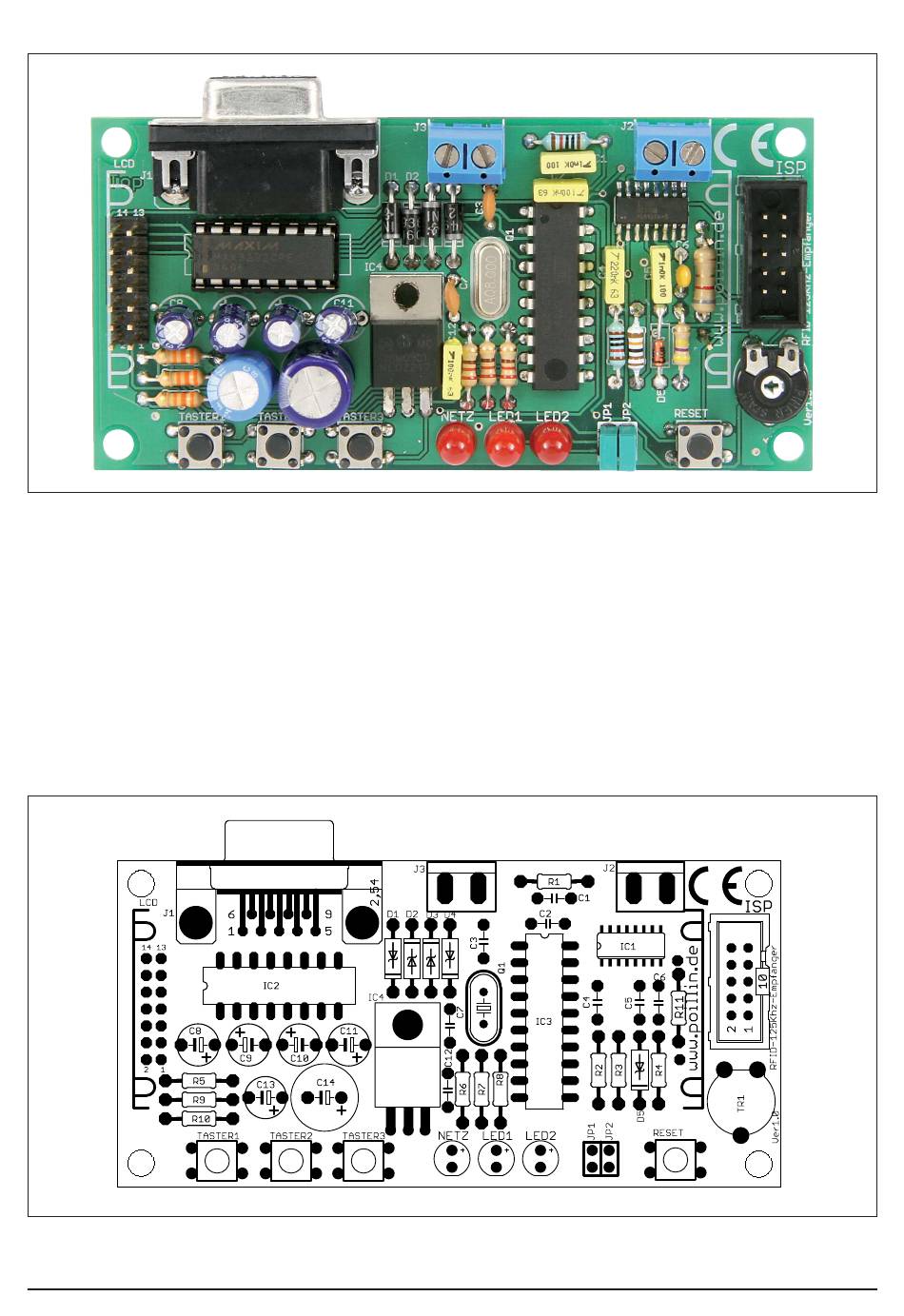

Bestückungsplan
2
