pollin electronic 810 059 Bedienungsanleitung

Rfid-125khz-empfänger-bausatz

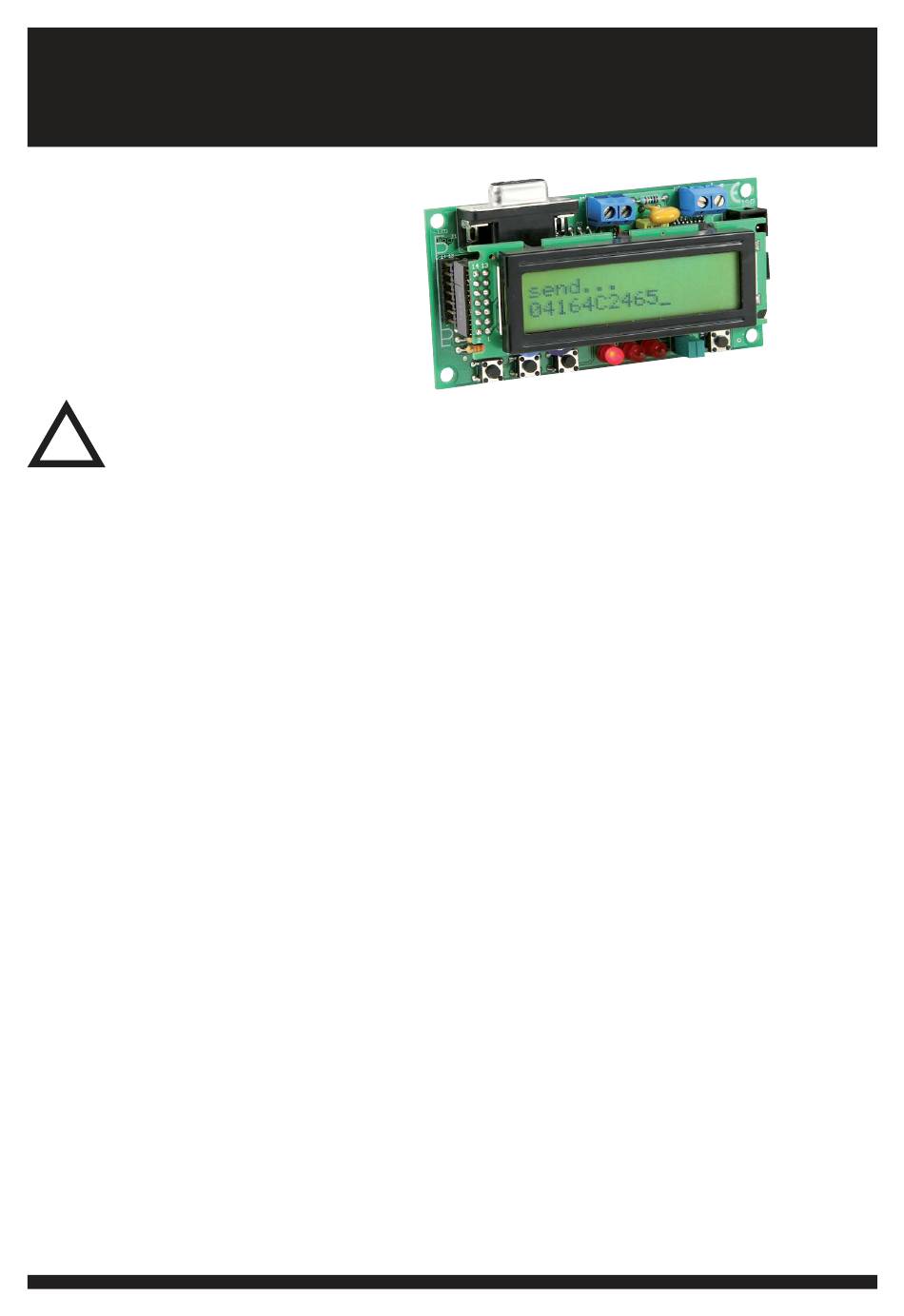

RFID-125kHz-Empfänger-Bausatz
Best.Nr. 810 059
Wichtiger Hinweis!
!
Lesen Sie diese Gebrauchsanleitung, bevor Sie diesen RFID-125kHz-Empfänger-Bausatz in Betrieb nehmen.
Bewahren Sie diese Gebrauchsanleitung an einem für alle Benutzer jederzeit zugänglichen Platz auf.
Sicherheitshinweise
Bei allen Geräten, die zu ihrem Betrieb eine elektrische Spannung benötigen, müssen die gültigen VDE-Vorschriften beachtet
werden. Besonders relevant sind für diesen RFID-125kHz-Empfänger Bausatz die VDE-Richtlinien VDE 0100, VDE 0550/0551,
VDE 0700, VDE 0711 und VDE 0860. Bitte beachten Sie auch nachfolgende Sicherheitshinweise:
Baugruppen und Bauteile gehören nicht in Kinderhände!
Beim Umgang mit Produkten die mit elektrischer Spannung in Berührung kommen,
müssen die gültigen VDE-Vorschriften beachtet werden.
Bauteile, Baugruppen oder Geräte, dürfen nur in Betrieb genommen werden, wenn sie vorher berührungssicher in ein
Gehäuse eingebaut wurden. Während des Einbaus müssen diese vom Stromnetz getrennt sein.
Geräte, die mit einer Versorgungsspannung größer als 24 V- betrieben werden, dürfen nur von einer fachkundigen
Person angeschlossen werden.
In Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist das Betreiben von Baugruppen durch
geschultes Personal verantwortlich zu überwachen.
Betreiben Sie die Baugruppe nicht in einer Umgebung in welcher brennbare Gase, Dämpfe oder Stäube vorhanden
sind oder vorhanden sein können.
Falls das Gerät repariert werden muss, dürfen nur Original-Ersatzteile verwendet werden! Die Verwendung abwei-
chender Ersatzteile kann zu ernsthaften Sach- und Personenschäden führen! Eine Reparatur des Gerätes darf nur vom
Elektrofachmann durchgeführt werden!
Bestimmungsgemäße Verwendung
Der RFID-125kHz-Empfänger-Bausatz dient zum Auslesen von Transponderdaten über ein Antennenmodul. Die erfassten
Daten werden über die auf dem Board befindliche serielle Schnittstelle an ein angeschlossenes Gerät weitergegeben.
Der RFID-125kHz-Empfänger-Bausatz ist für den Gebrauch in trockenen und sauberen Räumen bestimmt.
Ein anderer Einsatz als angegeben ist nicht zulässig!
Der nicht bestimmungsgemäße Einsatz dieses Produktes kann dieses beschädigen, was mit Gefahren, wie z.B. Kurzschluss,
Brand, elektrischer Schlag etc. verbunden ist. Das gesamte Produkt darf nicht geändert bzw. umgebaut werden!
Auf keinen Fall darf 230 V~ Netzspannung angeschlossen werden. Es besteht dann Lebensgefahr.
Für alle Personen- und Sachschäden, die aus nicht bestimmungsgemäßer Verwendung
entstehen, ist nicht der Hersteller, sondern der Betreiber verantwortlich. Bitte beachten Sie, dass Bedien- und/oder Anschluss-
fehler außerhalb unseres Einflussbereiches liegen. Verständlicherweise können wir für Schäden, die daraus entstehen, keiner-
lei Haftung übernehmen.
Pollin Electronic GmbH • Tel. (08403) 920-920 • www.pollin.de
Stand 22.03.2012, inhouse, #500, hka
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für pollin electronic 810 059

  • Seite 1 Hersteller, sondern der Betreiber verantwortlich. Bitte beachten Sie, dass Bedien- und/oder Anschluss- fehler außerhalb unseres Einflussbereiches liegen. Verständlicherweise können wir für Schäden, die daraus entstehen, keiner- lei Haftung übernehmen. Pollin Electronic GmbH • Tel. (08403) 920-920 • www.pollin.de Stand 22.03.2012, inhouse, #500, hka...
  • Seite 2: Montage Der Bauelemente

    Montage der Bauelemente RFID-125kHz-Empfänger-Bausatz Der RFID-125kHz-Empfänger-Bausatz besteht aus einer Vielzahl von Bauelementen wie Widerständen, Elkos, Kondensatoren, Gleichrichtern, LEDs, Dioden, ICs, Tastern sowie einem Quarz, einem Potentiometer und etliche Anschlussbuchsen. Aus die- sem Grunde wurde bei der Entwicklung des Platinenlayouts darauf Wert gelegt, dass eine leichte und schnelle Montage der Bauteile ermöglicht wird und bestmögliche Übersichtlichkeit gegeben ist, um so die universellen Anwendungsmöglichkeiten dieses Bausatzes zu erhöhen.
  • Seite 3 Stück Bauteil Wert Stück Bauteil Wert R1, R2 10 kΩ AT-Tiny 2313 / IC-Sockel DIP20 110 kΩ Spannungsregler 7805 470 kΩ Potentiometer 10 kΩ R5, R9, R10 100 kΩ Sub-D-Buchsenleiste 9-pol. R6, R7, R8, R11 220 Ω C3, C7 22 pF J2, J3 Anschlussklemme 2-pol.
  • Seite 4: Kondensatoren Und Elektrolyt-Kondensatoren (Elkos)

    Nach der Ermittlung des Widerstandswertes sollten die Anschlussdrähte des Widerstandes entsprechend dem Rastermaß rechtwinklig abgebogen und in die vorgesehenen Bohrungen auf der Platine (siehe Bestückungsplan) gesteckt werden. Damit die Widerstände beim Umdrehen der Platine nicht herausfallen können, biegen Sie die Anschlussdrähte leicht ausei- nander und verlöten diese an den Lötpunkten mit den Leiterbahnen auf der Rückseite der Platine.
  • Seite 5: Anschlussklemmen

    Polarität des Elektrolyt-Kondensators mit der Angabe der Polarität des Bestückungsdruckes auf der Platine übereinstimmt. Ebenso wie bei den zuvor montierten Bauteilen sollten die Anschlussdrähte der Kondensatoren und Elektrolyt-Kondensatoren auf der Unterseite der Platine leicht nach außen gebogen werden, damit diese Bauteile beim Umdrehen der Platine und dem anschließenden Verlöten der Anschlussdrähte nicht herausfallen.
  • Seite 6 Schaltplan für den RFID-125kHz-Empfänger-Bausatz...
  • Seite 7: Technische Daten

    Kurzbeschreibung des RFID-125kHz-Empfängers Der RFID-125kHz-Empfänger dient dem kontaktlosen Auslesen von so genannten Transponderkarten (HF-Tags bzw. Read- Only-Blanco-Transponderkarten Best.-Nr. 810 065). Die wesentlichen Bestandteile dieses Empfängers sind zum einen der RFID-Reader-Baustein U2270B sowie der Mikrocontroller AT-Tiny 2313 der Firma Atmel. Der RFID-Reader-Baustein dient zum Auslesen der Daten einer Transponderkarte.
  • Seite 8: Programmbeschreibung Der Firmware

    Hinweise zu Einbau und Platzierung der Empfängerspule Folgende Richtlinien sind beim Einbau des RFID-125kHz-Empfängers und seiner Empfangsspule zu beachten: • Zwischen der Empfangsspule und der Transponderkarte dürfen sich keine metallischen Gegenstände befinden. • Die Empfangsspule soll auf nichtmetallischem Material (Holz, Beton) mit einem Mindestabstand von 3 cm zu anderen metallischen Teilen montiert werden.
