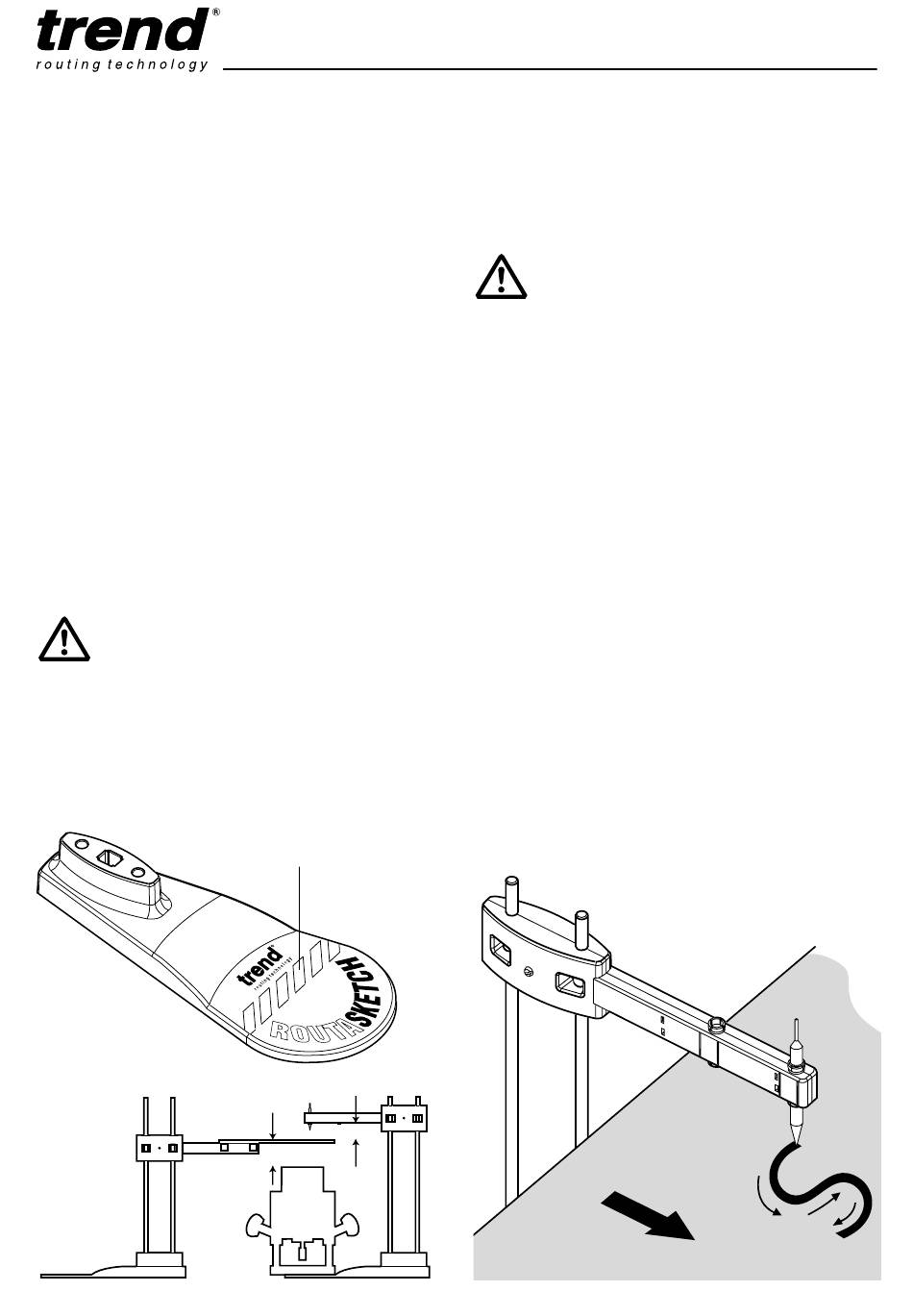

Aufbau des Fräs-Kopierers
n Befestigen Sie das Werkstück mittels
doppelseitigem Klebeband fest auf Ihrer
Werkbank. Die Vorlagenplatte sollte direkt über
Ihrem Werkstück platziert werden. Schieben
Sie die Vorlagenplatte so weit es geht herunter.
Somit ist die Vorlagenplatte näher am Werkstück,
was das Arbeiten erleichtert.
n Klemmen Sie den Vorlagentisch mit einer
Spannzange fest.
n Passen Sie die Höhe des Arms mit dem
Abtaststift an. 50 mm Abstand zwischen Fräse
und Vorlagenplatte sollte gewährleistet sein, um
die Luftzirkulation für die Fräse zu gewährleisten.
Der Arm mit dem Abtaststift sollte einen Spalt
von 30 mm gegenüber dem Vorlagentisch
haben. Sobald die Frästiefe eingestellt ist, ziehen
Sie die Befestigungsknöpfe (12) fest an.
n Sobald Sie fräsen ist es ratsam, dass der Arm
und die Stangen des Vorlagenstischs von Ihnen
abgewandt sind.
Wichtig:
Wenn das Werkstück klein ist,
ist es ratsam ein Abfallstück
gleicher Stärke als Unterstützung
zu verwenden. Das verhindert
Abkippen.
Hier festklemmen
30mm min
50mm min
ROUTASKETCH

Bedienung

n Wählen Sie ein Vorlage aus, die Sie kopieren
möchten und legen Sie diese unter die
Klarsichtfolie (6) auf den Vorlagentisch (5).
Wichtig:
Das zu fräsende Material
muss flach sein.
n Zeigen Sie mit dem Abtaststift auf den Anfang
der Vorlage, schalten Sie die Fräse ein und
tauchen Sie den Fräser im Werkstück ein.
Stellen Sie die Höheneinstellung fest.
n Folgen Sie mit den Augen dem Abtaststift und
nicht dem Fräser und führen Sie entlang der
Vorlage. Es ist am besten mit dem Abtaststift an
der am weitesten entfernten Ecke der Vorlage
zu beginnen und in Richtung zu sich selbst zu
fräsen.
n Merken Sie sich, welche Teile der Vorlage Sie
schon gefräst haben. Prüfen Sie regelmässig, ob
Sie schon alle Teile der Vorlage gefräst haben.
n Am Ende eines Buchstabens oder Zeichnung,
lösen Sie die Höhenfeststellung und bewegen
Sie die Fräse zum nächsten und wiederholen Sie
dann, bis Sie fertig sind.
n Enge Linien können mit einem V-Nutfräser
nachgefräst werden.
ROUT TOWARDS OPERATOR
