Zentrierung der Fräse zum Abtaststift

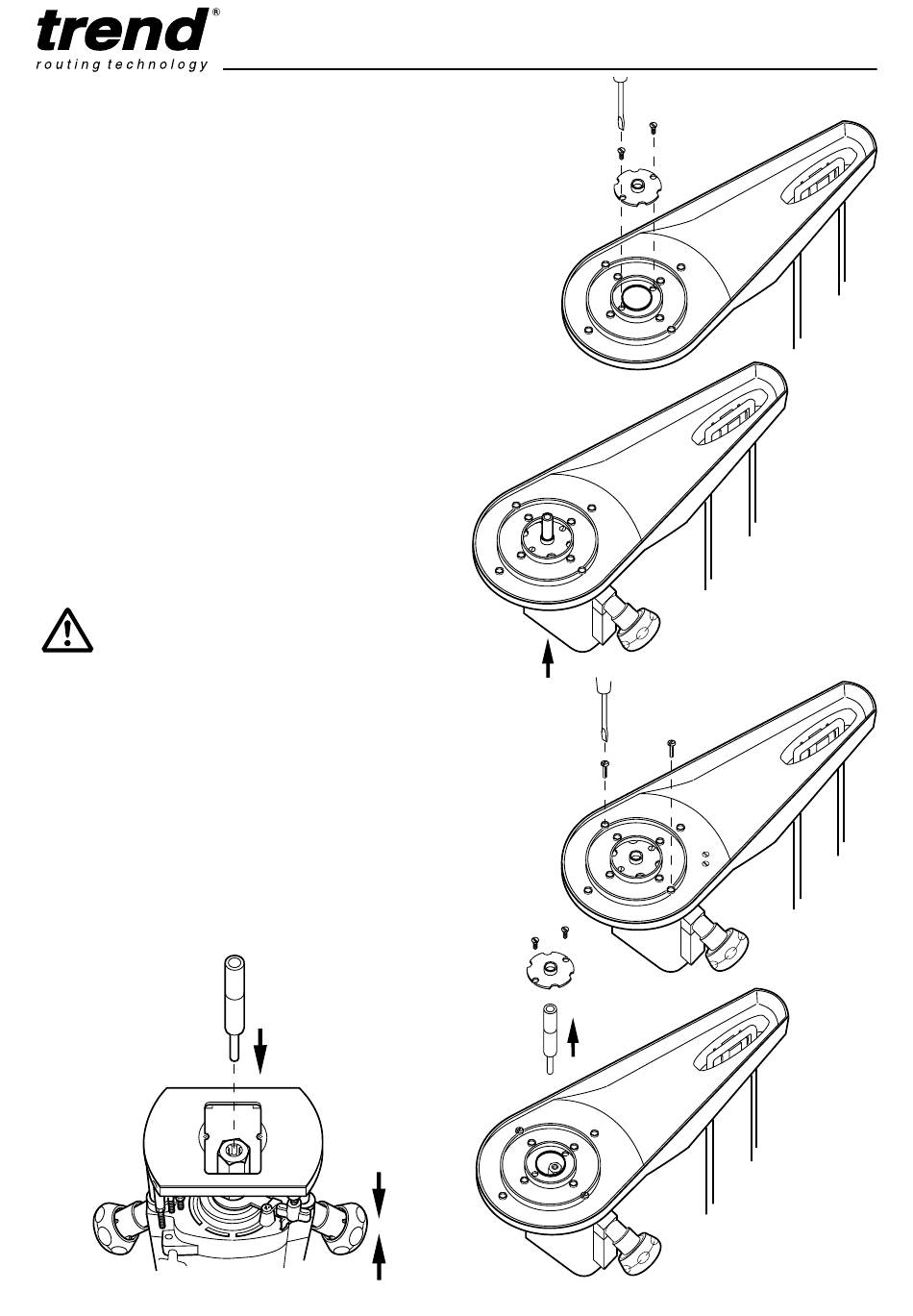

n Befestigen Sie die Zentrierhülse (16) in der
Oberfräsenbasisplatte (1) mittels den beiden
mitgelieferten Befestigungsschrauben (17). Die
Schrauben bitte fest in die beiden kupfernen
Gewindeeinsätze einschrauben. Bitte nicht
überdrehen.
n Es werden zwei Zentrierstifte für 1/4" und 8
mm Spannzangen mitgeliefert, entsprechend
Zentrierstifte (14) und (15). Um den
Zentrierstift zu platzieren, drücken Sie bitte
Ihre Fräse nach unten und stellen Sie mit der
Höhenfeststellschraube fest. Stecken Sie nun
den Zentrierstift (14oder 15) in Ihre Spannzange
und ziehen Sie die Befestigungsmutter der
Spannzange handfest an.
n Drehen Sie nun die Basisplatte bis zwei
Befestigungsbohrungen sichtbar werden. Mit
den richtigen Befestigungsschrauben bitte die
Fräse auf der Basisplatte festschrauben. Dann
Höhenfeststellschraube lösen und Zentrierstift
(14 oder 15) entnehmen. Die Zentrierung der
Oberfräse zum Abtaststift ist nun erledigt.
Wichtig:
Prüfen Sie regelmässig
den Sitz der Schrauben
und die Zentrierung der
Befestigungsplatte.
n Setzen Sie nun einen Fräser in die Oberfräse
(i.d. Regel V-Nut-Fräser oder 3 mm Nutfräser,
abhängig, welche Seite des Abtaststifts
verwendet wird ) und stellen Sie die Frästiefe
ein. Normalerweise wird eine 2 bis 3 mm tiefe
Fräsung gewünscht. Für Vorlagen mit sehr enger
Linienführung wird die Frästiefe reduziert, so
dass die Fräsnuten nicht ineinander laufen.
