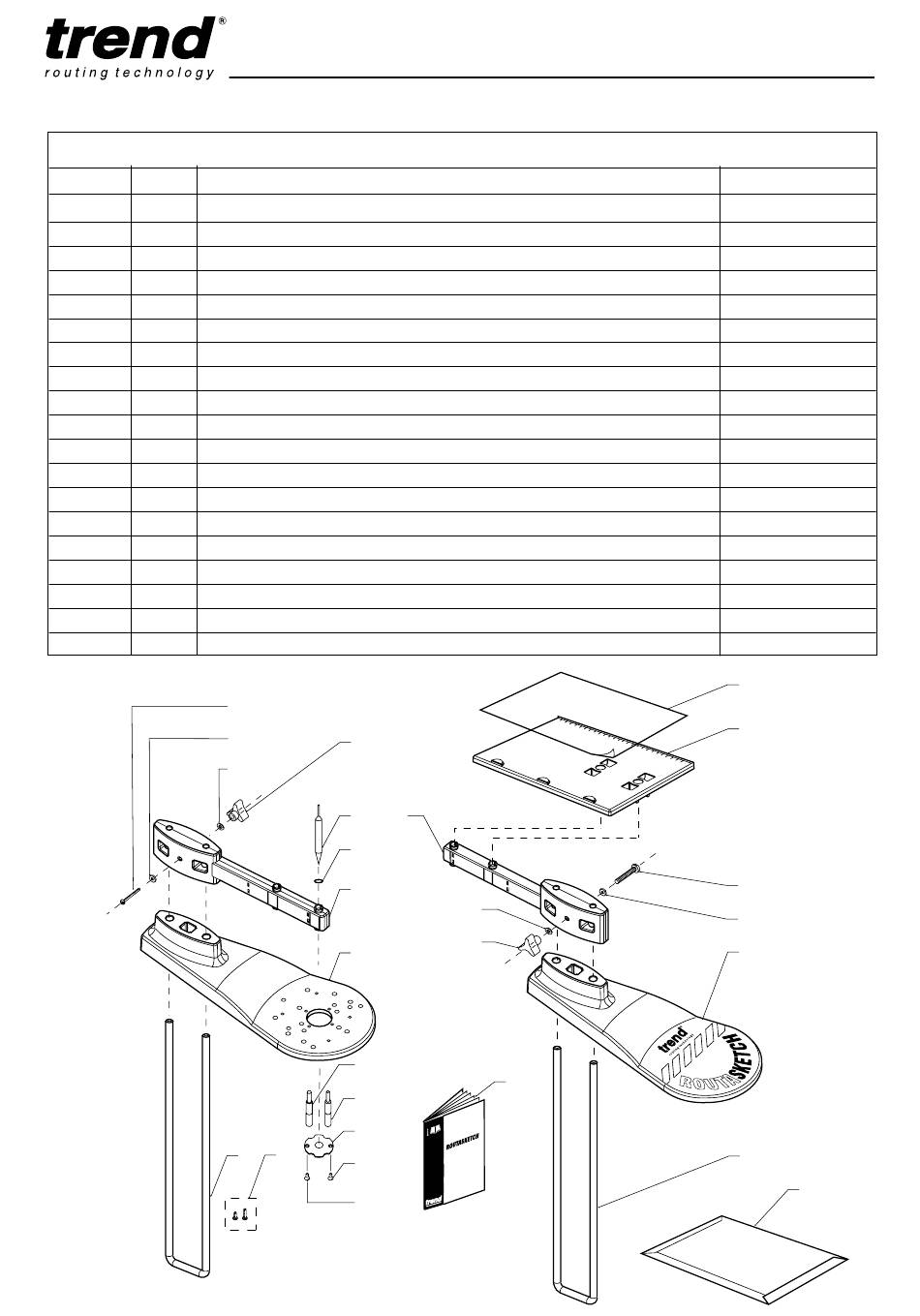

Ersatzteilliste - Trend Routasketch Bedienungsanleitung

Ersatz teilliste Fräskopierer
Pos. Stück Beschreibung
1 1 Oberfräsenbasisplatte
2 1 Vorlagenbasisplatte
3 2 Arm
4 2 U-förmige Stange
5 1 Vorlagenplatte
6 1 Klarsichtfolie
7 1 Abtaststift
8 1 O-Ring
9 1 Schrauben-Packung
10 2 Beilagscheibe 6,3 mm x 9.8 mm x 1,0 mm
11 2 Sternförmige Beilagscheibe M5
12 2 Befestigungsknopf M5
13 2 Rundkopfschraube M5x60mm, Flachschlitz
14 1 Zentrierstift 1/4" & 1/2"
15 1 Zentrierstift 8mm & 12mm
16 1 Zentrierhülse 16 mm.
17 2 Befestigungsschrauben
18 1 Satz Vorlagen
19 1 Bedienungsanleitung
13
11
10
4
ROUTASKETCH
12
3
7
8
3
1
14
15
16
9
17
17
-9-
10
12
19
v2.0 04/2002
Art. Nr.
WP-RSK/01
WP-RSK/02
WP-RSK/03
WP-RSK/04
WP-RSK/05
WP-RSK/06
WP-RSK/07
WP-RSK/08
WP-RSK/09
WP-WASH/09
WP-WASH/39
WP-KNOB/09
WP-SCW/63
UNI/PIN/1
UNI/PIN/2
UNI/GB16
WP-SCW/01
DIAG/RSK/A
MANU/RSK
6
5
13
11
2
4
18
