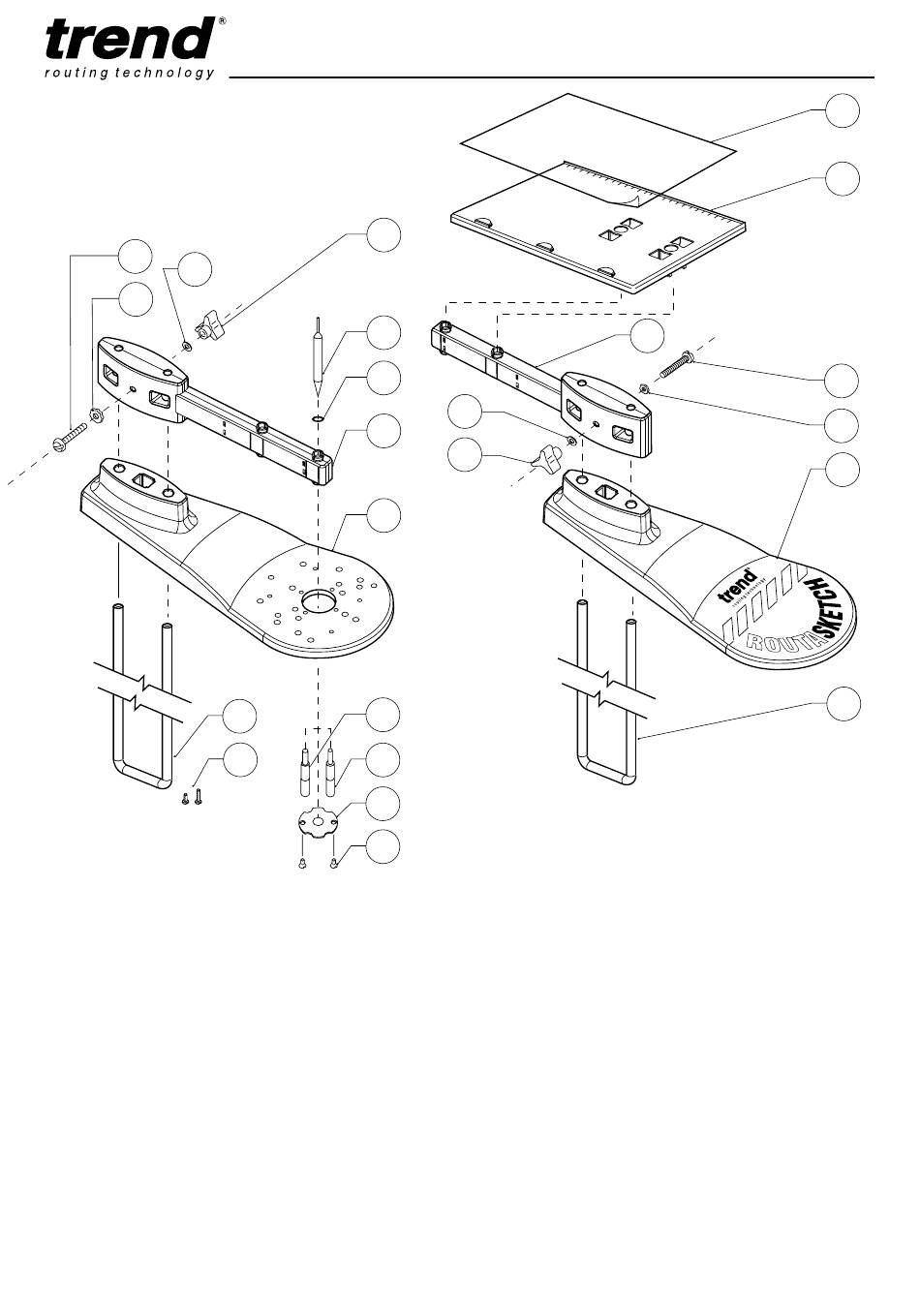

ZUSAMMENBAU

13
10
11
1. Oberfräsenbasis
2. Tischplatte
3. Arm
4. U-förmige Stange
5. Vorlagenplatte
6. Klarsichtfolie
7. Abtaststift
8. O-Ring
9. Satz Befestigungsschrauben
10. Beilagscheibe
11. Beilagscheibe, sternförmig
12. Befestigungsknopf M5
13. Rundkopfschraube m5x60mm
14. Zentrierstift 1/4" & 1/2"
15. Zentrierstift 8mm &12mm
16. Zentrierhülse 16 mm
17. Befestigunsschrauben
12
7
8
3
1
14
4
9 15
16
17
ROUTASKETCH
10
12

Montageanleitung

n Stecken Sie die U-förmigen Stangen (4) in die
Oberfräsenbasis (1) und die Tischplatte (2).
Stellen Sie sicher, dass die U-förmigen Stangen
(4) in der Basisplatte eingerastet sind.
n Stecken Sie die Vorlagenplatte (5) auf einen der
Arme (3).
n Setzen Sie die Vorlagenplatte und den Arm
(5 & 3) auf die U-förmige Stangen (4) und
die Tischpaltte (2). Befestigen Sie die Teile
in dieser Position mit der Rundkopfschraube
(13), der sternförmigen Beilagscheibe (11), der
Beilagscheibe (10) und dem Befestigungsknopf
(12).
n Setzen Sie den verbleibenden Arm (3) auf die
Oberfräsenbasis und die U-förmige Stange
(1 & 4). Festschrauben in dieser Position
mit Rundkopfschraube (13), sternförmiger
Beilagscheibe (11), Beilagscheibe (10), und
Knopf (12).
n Der Abstaststift (7) mit O-Ring (8) kann nun in
das Loch im Arm auf der Oberfräsenbasisplatte
eingesteckt werden.
-4-
