C3 - Motorbefestigung
1. Die entsprechenden Maße und Positionen für den Einbau der Motoren entnehmen Sie bitte der Maßtabelle.
2. Stellen Sie sicher, dass die Montagefläche der Montageplatten glatt, senkrecht und starr ist.
3. Legen Sie die Versorgungsleitungen für den Motor aus.
4. Installation des Motors und Einstellung der mechanischen Anschläge in der offenen und geschlossenen
Position.

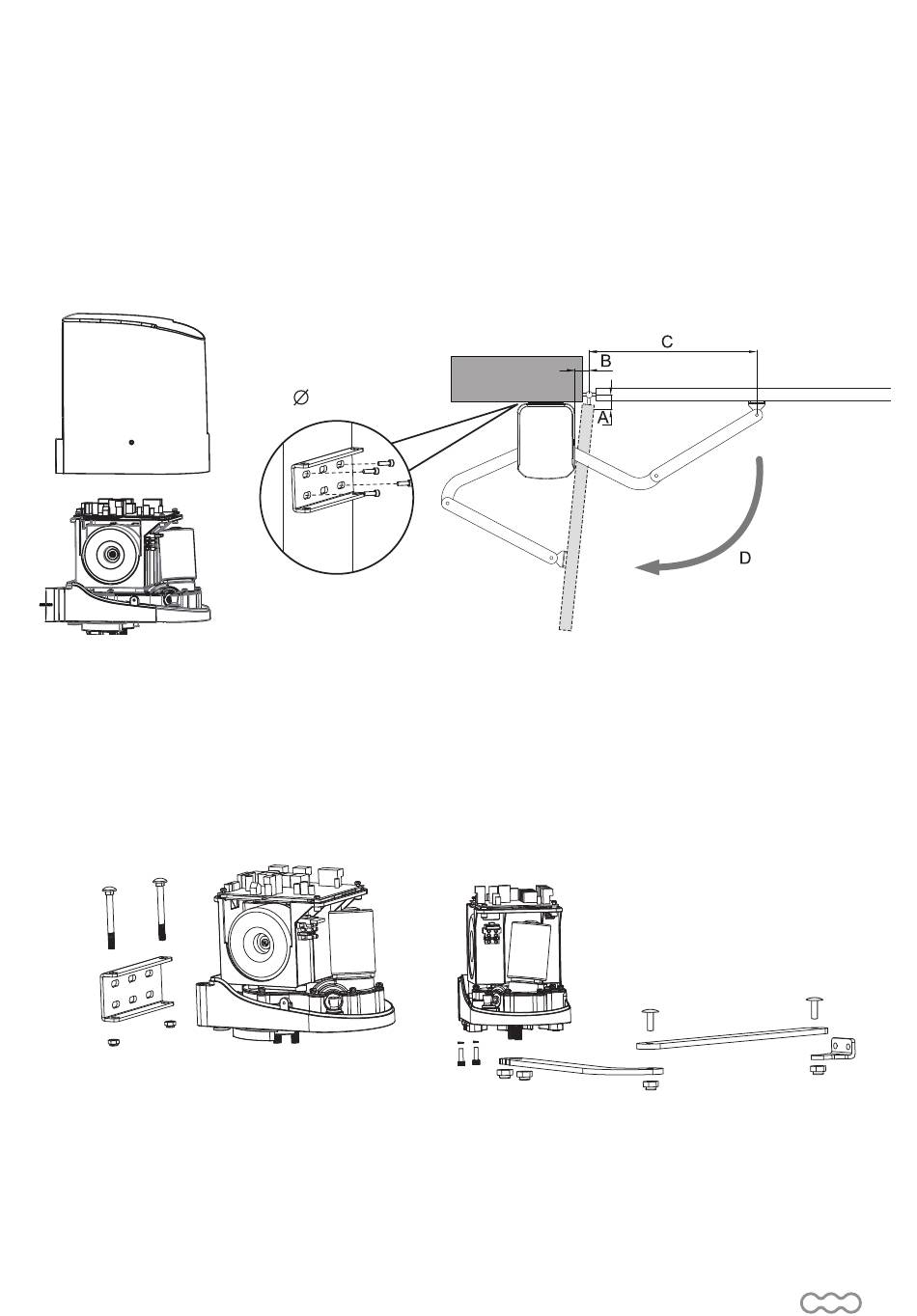

Entfernen Sie die obere Abdeckung und die
mechanischen Anschläge an der Unterseite des
Motors.
Montieren Sie den Motor auf der U-förmigen
Montageplatte mit den entsprechenden Schrauben
und Muttern Nr. 8.
3
3
12
12
3
12
Bringen Sie das Tor in die vollständig geschlossene
Position und befestigen Sie die U-förmige
Montageplatte an der Säule.
1 cm
Nachdem Sie die Vorderseite des gebogenen Arms
unter dem Motor positioniert haben, befestigen Sie
den rechten Arm mit den entsprechenden Schrauben
und Muttern am gebogenen Arm und an der Tor-
Montageplatte.
DE
5
