C- VERKABELUNG/INSTALLATION
C- VERKABELUNG/INSTALLATION

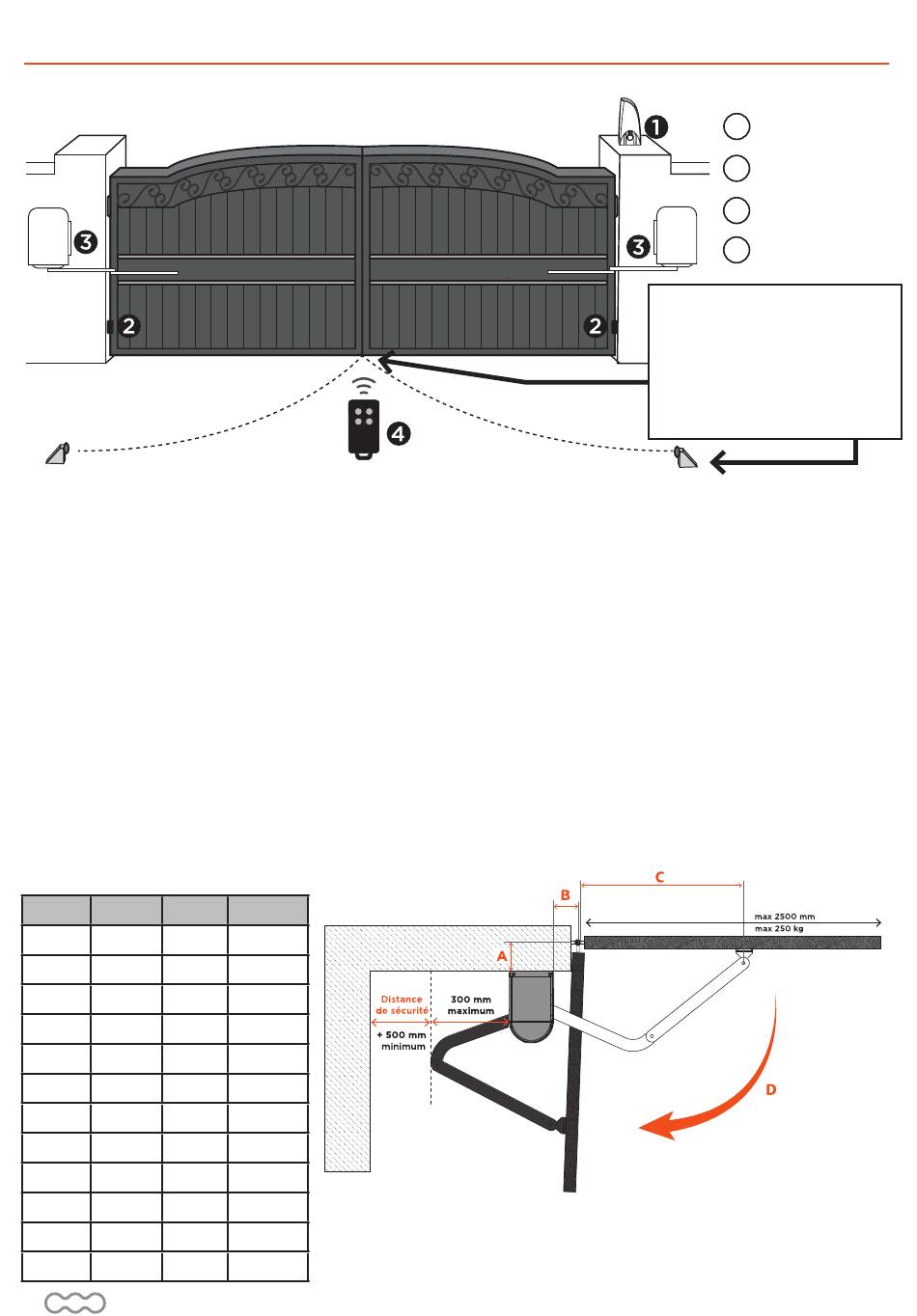

C1- Montage der Automatik
C2 - Maßtabelle
Für eine korrekte Montage sind die in der folgenden Tabelle angegebenen Maße genau einzuhalten.
Passen Sie bei Bedarf die Torstruktur an Ihren Antrieb an.
Bevor Sie mit der Montage fortfahren, stellen Sie sicher, dass sich Ihr Tor frei öffnen und schließen lässt:
1) Die Scharniere müssen richtig positioniert und gefettet sein.
2) Es dürfen sich keine Hindernisse im Bewegungsbereich befinden.
3) Es darf keine Reibung zwischen den beiden Flügeln oder am Boden beim Öffnen oder Schließen entstehen.
4) Halten Sie genügend Abstand, wenn das Tor geöffnet ist, siehe Diagramm unten
-A- Abstand zwischen der Achse des Torscharniers und der Innenkante der Säule.
-B- Abstand zwischen dem Scharnier des Tores und der Kante des Motors
-C- Abstand zwischen der Armbefestigung und dem Torscharnier
-D- Installationswinkel von der vollständig geschlossenen Position des Tores bis zur vollständig geöffneten
Position.
Öffnung nach Innen
Maßtabelle
A (mm)
B (mm)
C (mm)
50
50
600
50
100
550
50
150
500
100
50
630
100
100
580
100
150
530
150
50
600
150
100
550
150
150
500
200
50
600
200
100
550
200
150
500
4
DE
D
90°- 95°
90°- 105°
95°- 110°
90°- 95°
90°- 100°
95°- 110°
90°- 95°
90°- 100°
95°-110°
90°-95°
90°-100°
95°-105°
Blinklicht 24 V
1
mit integrierter Antenne
2
Lichtschranken
Torantrieb 24 V
2
3
Fernbedienung
4
Kanäle
Ein zentraler Anschlag beim
Schließen ist unerlässlich (nicht im
Lieferumfang enthalten)
Es ist ratsam, physische Seiten-
anschläge (nicht im Lieferum-
fang enthalten) an der Öffnung
anzubringen.
SEITE A:
mindestens 50 mm
maximal 200 mm
SEITE B:
mindestens 50 mm
maximal 150 mm
