D- EINSTELLUNG/VERWENDUNG
D- EINSTELLUNG/VERWENDUNG
D1- Einstellung der Schalter (DIP-Schalter 1)
D2- Einstellung der Leistung (DIP-Schalter 2 und 3)
DIP-SCHALTER ÜBER C1
DIP-Schalter 2 AUS
DIP-Schalter 2 AUS
DIP-Schalter 2 AN
DIP-Schalter 2 AN
D3- Einstellung der automatischen Schließvorrichtung (DIP-Schalter 4)
DIP-SCHALTER 4
Auf „EIN":Automatisches Schließen nach 30 Sekunden.
Durch gleichzeitiges Drücken der beiden Tasten auf der Oberseite der Fernbedienung
geschlossen) wird der Automatikbetrieb deaktiviert (Bestätigung durch 3-maliges
Wiederholen Sie den Vorgang, um den Automatikbetrieb wieder zu aktivieren (Bestätigung mit 3 Blinkern der
Blinkleuchte).
Hinweis: Im Falle des automatischen Schließens ist die Installation von Lichtschranken zwingend erforderlich.
Auf „AUS": Automatisches Schließen deaktiviert (Achtung, die Aktivierung ist jederzeit über die Fernbedienung
möglich).
D4- Einstellung der Lichtschranke (DIP-Schalter 5)
DIP-SCHALTER 5:
AN: Lichtschranke aktiviert. Unterbrechung der Lichtschranke während des Schließvorgangs = Hindernis verlässt für
2 Sekunden den Lichtschrankenbereich.
Wenn sich das Tor im automatischen Schließmodus befindet und die Lichtschranke ein Hindernis erkennt, wenn das
Tor vollständig geöffnet ist, wird die Pausenzeit wieder zurückgesetzt.
AUS: Lichtschranke deaktiviert.
D5- Phasenverschiebung / Zeitversetztes Öffnen und Schließen (Dip-
Schalter 6)
DIP-SCHALTER 6:
AN: 8 Sekunden Verzögerung beim Öffnen / Schließen der Flügel.
AUS: 3 Sekunden Verzögerung beim Öffnen / Schließen der Flügel.
D6- Verzögerungsgeschwindigkeit
Die Verzögerungsgeschwindigkeit liegt bei 70 % der vollen Geschwindigkeit (keine Einstellung möglich)
12
DE

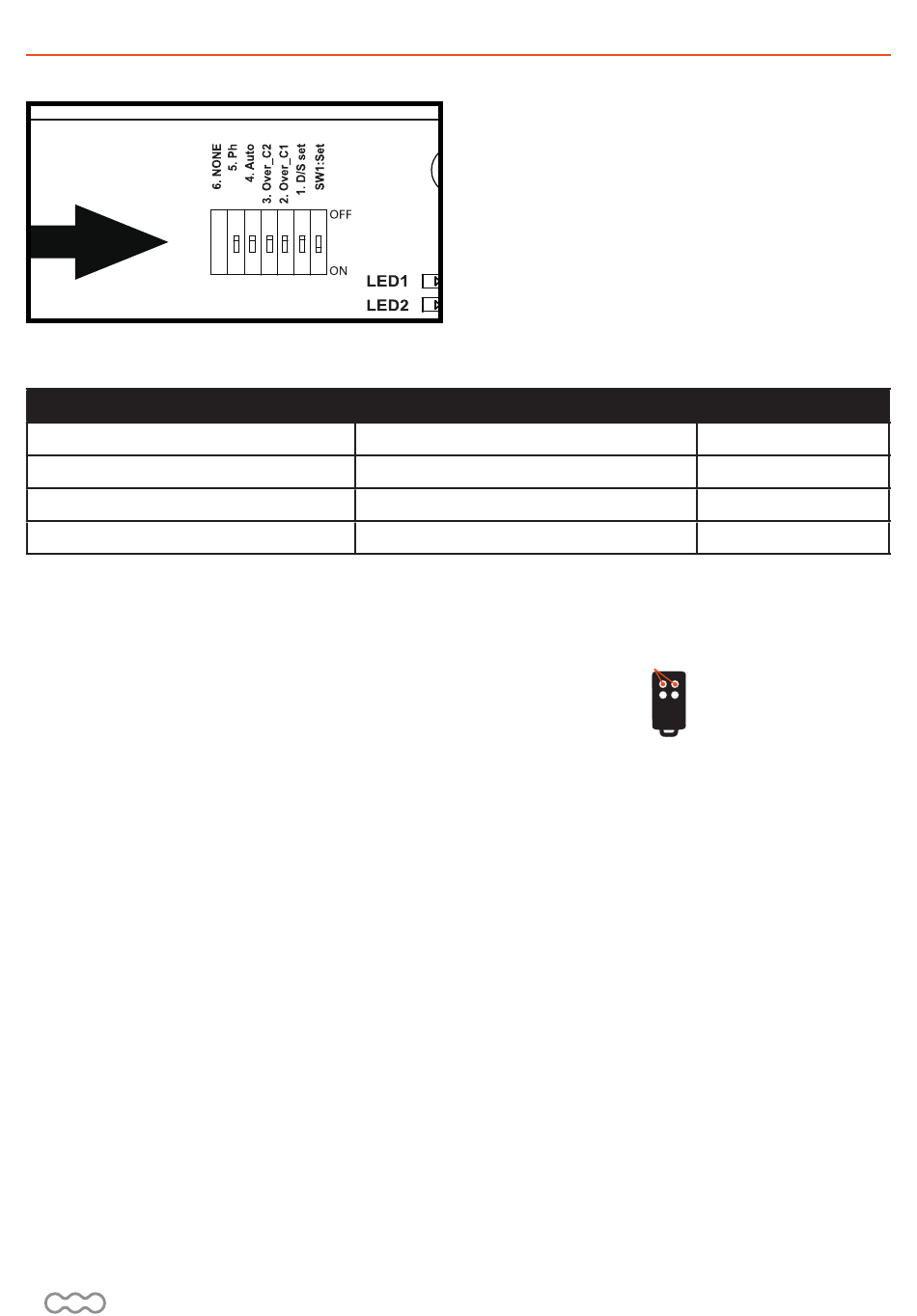

Schaltereinstellungen: die Position „EIN" befindet
sich unten, „AUS" oben.
DIP-SCHALTER 1:
EIN = 2-Flügel-Betrieb
AUS = Einflügelbetrieb (Anschluss an 5 und 6)
DIP-SCHALTER ÜBER C2
DIP-Schalter 3 AUS
DIP-Schalter 3 AN
DIP-Schalter 3 AUS
DIP-Schalter 3 AN
INTENSITÄT
5A
4A
3A
2A
(Tor geöffnet oder
Blinken des Blinklichts).
