- Seite 1 OpenGate 2 Gelenkarmantrieb für Flügeltore Einfache Montage Verwendung Zuverlässig Leiser Motor Steuer- platine PCB100 VSCS 2 x 2,5 m 2 x 250 kg V.022023 - IndA...
-
Seite 2: Inhaltsverzeichnis
INHALT INHALT A - Sicherheitshinweise ................................. 2 B - Beschreibung ..................................3 C- Verkabelung/Montage .................................4 D- Einstellen/Benutzung................................12 E- Technische Daten ................................14 F- Wartung ....................................15 G- Technischer Support ................................15 H- Garantie....................................17 I- Warnhinweise ..................................18 J- Konformitätserklärung ................................18 A - SICHERHEITSHINWEISE A - SICHERHEITSHINWEISE WARNUNG: Wichtige Sicherheitshinweise. -
Seite 3: B - Beschreibung

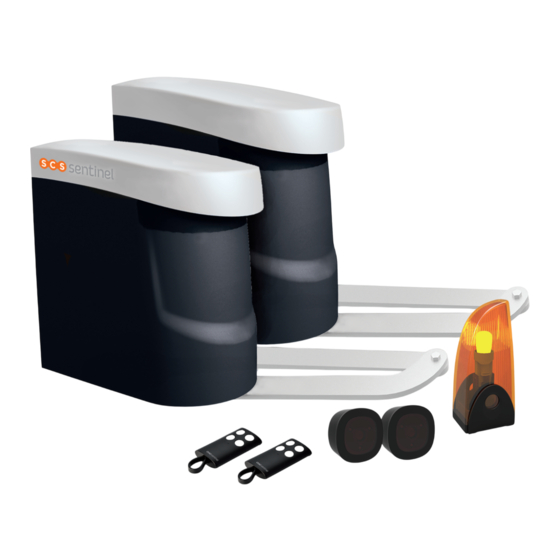

B - BESCHREIBUNG B - BESCHREIBUNG B1- Bausatzinhalt Hinweis 1 Blinklicht 1 Hauptmotor 1 Hilfsmotor 2 Fernbedienungen mit integrierter (Elektronikplatine) 1 Anleitung AAM0050 Antenne Lichtschranken AAM0013 AAM0036 Entriegelungsschlüssel Befestigungslaschen Anschläge Schrauben Gelenkarmantrieb Entriegelungsaufkleber Dimensions : L 90 x H 70 mm Collection : Software : illustrator Access... - Seite 4 C- VERKABELUNG/INSTALLATION C- VERKABELUNG/INSTALLATION C1- Montage der Automatik Blinklicht 24 V mit integrierter Antenne Lichtschranken Torantrieb 24 V Fernbedienung Kanäle Ein zentraler Anschlag beim Schließen ist unerlässlich (nicht im Lieferumfang enthalten) Es ist ratsam, physische Seiten- anschläge (nicht im Lieferum- fang enthalten) an der Öffnung anzubringen.
- Seite 5 C3 - Motorbefestigung 1. Die entsprechenden Maße und Positionen für den Einbau der Motoren entnehmen Sie bitte der Maßtabelle. 2. Stellen Sie sicher, dass die Montagefläche der Montageplatten glatt, senkrecht und starr ist. 3. Legen Sie die Versorgungsleitungen für den Motor aus. 4.
-
Seite 6: C4 - Entriegelung Des Motors
Bitte beziehen Sie sich auf Abschnitt C4 für Informationen zur Entriegelung der Arme Einstellung für die geschlossene Position: Wenn die vollständig geschlossene Position eingestellt ist, befestigen Sie den entsprechenden mechanischen Anschlag in dieser Position. Einstellen für die offene Position: Wenn die vollständige Öffnungsposition eingestellt ist, befestigen Sie den entsprechenden mechanischen Anschlag. - Seite 7 Position des verriegelten Motors: Position des entriegelten Motors: Der Nippel muss sich in der ausgefahrenen Der Nippel muss sich in der Position befinden eingefahrenen Position befinden TIPP Anstatt den Motor manuell entriegeln, können Zum Motor Sie eine Batterie verwenden, indem Sie die weißen und gelben Motorkabel je nach Polarität in die eine oder andere Richtung anschließen, um die Motoren zu betreiben.
- Seite 8 C5 - Anschlussplan Abbildung 1 Verdrahtung muss obligatorisch Transformator Sicherung erfolgen in: 0,5 mm² ≥ 1 mm² (2 x 1.5 mm²) braun blau P100 PCB2 V SCS Orange Grau Blau Grün Schwarz Motor 1 Motor 2 Leuchte Schloss Total Piet BP 1 battant (ouverture piéton) Order...
-
Seite 9: Öffnung Nach Innen
Öffnung nach Innen Fall Nr. 1 PLATINE P100 PCB2 V SCS Motor 1 Motor 2 Mo1+ Mo1- Mo2+ Mo2- (Nr. (Nr. (Nr. (Nr. öffnet sich als zweiter öffnet sich als erster weiß gelb gelb weiß Motor 2 Motor 1 Anschluss an Anschluss an Fall Nr. - Seite 10 Lichtschranken Lichtschranken sind Sicherheitsvorrichtungen für automatische Tore. Sie bestehen aus einem Sender und einem Empfänger und werden bei Unterbrechung des Strahlenganges ausgelöst. Wenn ein Hindernis erkannt wird, stoppt das Tor und öffnet sich geringfügig, so dass das Hindernis sicher entfernt werden kann. Etape 1 Etape 2 Etape 3...
- Seite 11 Blinklicht Achten Sie darauf, dass Sie alle Verpackungen entfernen, bevor Sie das Gerät anschließen. Wenn Sie die Reichweite Ihrer Fernbedienungen verbessern möchten, können Sie die im Blinklicht integrierte Antene mithilfe eines Koaxialkabels vom Typ RG58 (nicht im Lieferumfang enthalten) anschließen. In diesem Fall müssen Sie die Originalantenne trennen.
-
Seite 12: D3- Einstellung Der Automatischen Schließvorrichtung (Dip-Schalter 4)
D- EINSTELLUNG/VERWENDUNG D- EINSTELLUNG/VERWENDUNG D1- Einstellung der Schalter (DIP-Schalter 1) Schaltereinstellungen: die Position „EIN“ befindet sich unten, „AUS“ oben. DIP-SCHALTER 1: EIN = 2-Flügel-Betrieb AUS = Einflügelbetrieb (Anschluss an 5 und 6) D2- Einstellung der Leistung (DIP-Schalter 2 und 3) DIP-SCHALTER ÜBER C1 DIP-SCHALTER ÜBER C2 INTENSITÄT... -
Seite 13: D8- Lernprozess Für Fernbedienungen
D7- LED-Anzeigeleuchten LED1 RF-Anzeige: Radiofrequenz Die LED1-Anzeige blinkt, wenn ein Signal empfangen wird (Fernbedienung programmiert oder nicht). LED2 Lernsystem: Die LED2-Anzeige blinkt im Normalbetrieb zweimal pro Sekunde und während der Programmierung einmal pro Sekunde. Wenn LED2 durchgängig erleuchtet ist, liegt ein Fehler bei der Programmierung vor. -
Seite 14: D10- Anlernprozess Des Systems Für Ein Einzelflügeltor
D10- Anlernprozess des Systems für ein Einzelflügeltor Stellen Sie den Schalter 1 auf AUS. Öffnen Sie das Tor vollständig. Betätigen Sie die Taste „SYS-Iearn“ (bis die LED2-Anzeige einmal pro Sekunde blinkt und nicht wie üblich zweimal pro Sekunde) und drücken Sie anschließend die Taste oben rechts auf der Fernbedienung, um ein Einzelflügeltor anzulernen. -
Seite 15: F- Wartung
Lichtschranken Erkennungsmethode Infrarot-Strahl Reichweite Max. 10 m Eingangsspannung 12~24 V AC/DC Antwortverzögerung < 100 ms Betriebsanzeige RX: Rote LED leuchtet auf (unterbrochener Strahl) Rote LED aus (ausgerichteter Strahl) TX: Rote LED leuchtet (Spannungsversorgung) Abmessungen 63 x 63 x 30 mm Ausgangstyp Relaisausgang Fernbedienungen... -
Seite 16: G- Technischer Support
G- TECHNISCHER SUPPORT G- TECHNISCHER SUPPORT G1- Hilfe bei der Fehlersuche Aufgetretenes Problem Lösung Überhitzung der Backup-Batterien Überprüfen Sie den Anschluss der Kabel an die Batterie Der Flügel bewegt sich nicht, wenn die 1. Überprüfen Sie, ob die Anzeige „LED1“ aufleuchtet, wenn Fernbedienung betätigt wird Sie eine Taste auf der Fernbedienung drücken. -
Seite 17: H- Garantie
Stoffe können Gesundheit und Umwelt schädigen. Bitte nutzen Sie die Recyclingcenter Ihrer Gemeinde oder Ihren Vertriebspartner zur Geräteentsorgung. J- KONFORMITÄTSERKLÄRUNG J- KONFORMITÄTSERKLÄRUNG Hiermit erklärt SCS Sentinel, dass sich dieses Produkt in Übereinstimmung mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinie 2014/53/EU befindet. Die Konformitätserklärung kann eingesehen werden unter: www.scs-sentinel.com/downloads... - Seite 18 www.scs-sentinel.com 110, rue Pierre-Gilles de Gennes 49300 Cholet - France...
