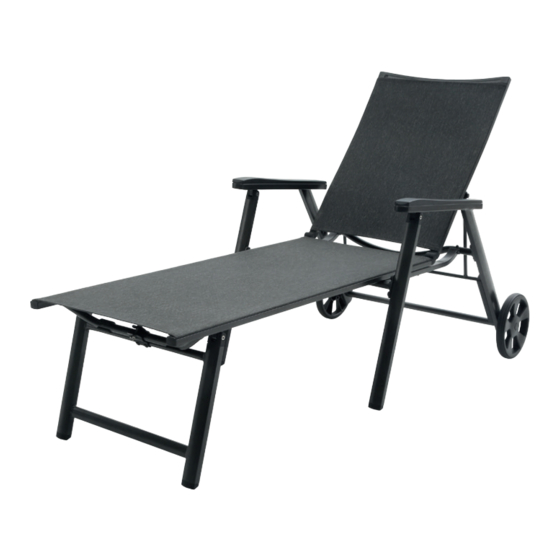

- Seite 1 Bedienungs- anleitung ALUMINIUM ROLLLIEGE ID: #05006...
-
Seite 3: Lieferumfang
Lieferumfang Lieferumfang Gestell (mit vorderem Standfuß) Rechter Standfuß Linker Standfuß Sitzteil Bügel für die Lehnenverstellung Rad, 2× Achse Mitgelieferte Verbindungselemente Kleine Unterlegscheibe, 10× Flügelschraube Große Unterlegscheibe, 4× Achsbolzen, 2× Abdeckkappe, 14× Bolzenschraube (6 × 35), 4× Abdeckkappe, 2× Bolzenschraube (6 × 30), 2× Bügelsicherung, 2×... -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Lieferumfang ......................3 Mitgelieferte Verbindungselemente ............... 3 Mitgelieferte Werkzeuge .................... 3 Benötigte, nicht mitgelieferte Werkzeuge.............. 3 Allgemeines ......................5 Montageanleitung lesen und aufbewahren............5 Bestimmungsgemäßer Gebrauch ................5 Zeichenerklärung ....................5 Sicherheit ....................... 6 Hinweiserklärung .......................6 Sicherheitshinweise ....................6 Produktbeschreibung ................... -
Seite 5: Allgemeines
Allgemeines Allgemeines WICHTIG, FÜR SPÄTERE BEZUGNAHME AUFBEWAHREN: SORGFÄLTIG LESEN Montageanleitung lesen und aufbewahren Diese Montageanleitung gehört zu dieser Aluminium Rollliege (im Folgenden nur „Produkt genannt). Sie enthält wichtige Informationen zur Montage und zum Gebrauch. Lesen Sie die Montageanleitung, insbesondere die Sicherheitshinweise, sorgfältig durch, bevor Sie das Produkt montieren und einsetzen. -
Seite 6: Sicherheit
Sicherheit Sicherheit Hinweiserklärung Die folgenden Symbole und Signalworte werden in dieser Montageanleitung verwendet. Dieses Signalsymbol/-wort bezeichnet eine WARNUNG! Gefährdung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann. Dieses Signalsymbol/-wort bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die, VORSICHT! wenn sie nicht vermieden wird, eine geringfügige... - Seite 7 Sicherheit − Stellen Sie sich nicht auf das Produkt und hüpfen Sie nicht darauf. Das Produkt kann leicht umkippen. − Nutzen Sie das Produkt nicht als Trittersatz, Unterstellbock, Turngerät, o. Ä. − Das Produkt darf jeweils nur von einer Person benutzt werden. −...
-
Seite 8: Produktbeschreibung
Produktbeschreibung − Stellen Sie das Produkt nie auf oder in der Nähe von heißen Oberflächen ab (z. B. Kamin, Lagerfeuer etc.). − Setzen Sie das Produkt niemals hoher Temperatur (Kamin, Lagerfeuer etc.) oder großer Kälte aus. − Tauchen Sie das Produkt zum Reinigen niemals in Wasser und verwenden Sie zur Reinigung keinen Dampfreiniger. -
Seite 9: Montage
Montage Montage Produkt und Lieferumfang prüfen HINWEIS! Beschädigungsgefahr! Wenn Sie die Verpackung unvorsichtig mit einem scharfen Messer oder anderen spitzen Gegenständen öffnen, kann das Produkt schnell beschädigt werden. − Gehen Sie beim Öffnen sehr vorsichtig vor. 1. Nehmen Sie die Einzelteile des Produkts aus der Verpackung. 2. -
Seite 10: Sitzteil Montieren
Montage Montieren Sie das Produkt mithilfe der folgenden Anweisungen und grafischen Darstellungen. • Benutzen Sie für den Aufbau folgende Werkzeuge: Innensechskantschlüssel (mitgeliefert) und einen Hammer (nicht mitgeliefert). • Achten Sie beim Aufbau darauf, dass Sie in jede Richtung hin genügend Bewegungsfreiraum haben. Machen Sie sich vor dem Aufbau mit den abgebildeten Einzelteilen vertraut. -
Seite 11: Linken Standfuß Anbringen
Montage Schritt 1.2: Linken Standfuß anbringen 1. Legen Sie den linken Standfuß mit der Außenseite auf den Boden (siehe Schritt 1 in Abb. 2). 2. Positionieren Sie das Sitzteil so auf den linken Standfuß, dass dessen Aussparungen über den Bohrlöchern des linken Stand fußes liegen (siehe Schritt 2 in Abb. -
Seite 12: Sitzteil An Das Gestell Montieren
Montage 3 Sitzteil an das Gestell montieren 1. Legen Sie das Gestell mit der Seite auf den Boden (siehe Schritt 1 in Abb. 4). 2. Positionieren Sie das Sitzteil an der Unterseite des Gestells, dass dessen Aussparungen über den Bohrlöchern des Gestells liegen. Beachten Sie dabei, dass die Standfußteile ... -
Seite 13: Bügel Für Die Lehnenverstellung Montieren
Montage 4 Bügel für die Lehnenverstellung montieren 1. Stellen Sie die Liege auf ihre Standfüße. 2. Klappen Sie die Lehne nach vorne. Positionieren Sie den Bügel für die Lehnenverstellung so an der Lehne, dass dessen Aussparungen über den Bohrlöchern der Lehne liegen (siehe Schritt 1 in Abb. -
Seite 14: Räder Montieren
Montage Schritt 5.2: Lehnenverstellung auf Funktion prüfen 1. Führen Sie die Lehne nach oben und setzen Sie damit den Bügel für die Lehnenverstellung auf die oberste Position (siehe Abb. 7). 2. Funktioniert die Verstellung, können Sie zum nächsten Schritt übergehen. 6 Räder montieren 1. -
Seite 15: Reinigung Und Wartung
Reinigung und Wartung − Sie haben das Produkt erfolgreich montiert (siehe Abb. 9). Reinigung und Wartung HINWEIS! Beschädigungsgefahr! Unsachgemäßer Umgang mit dem Produkt kann zu Beschädigungen des Produkts führen. − Verwenden Sie keine aggressiven Reinigungsmittel, Bürsten mit Metall- oder Nylonborsten sowie keine scharfen oder metallischen Reinigungsgegenstände wie Messer, harte Spachtel und dergleichen. -
Seite 16: Reinigung
− Schützen Sie das Produkt vor direkter Sonneneinstrahlung. − Lagern Sie das Produkt für Kinder unzugänglich, sicher verschlossen und bei einer Lagertemperatur zwischen +5 °C und +20 °C (Zimmertemperatur). Technische Daten Modell: ADCWW21-A / ADCWW21-B Maximale Tragkraft: 150 kg Abmessungen zusammengeklappt: 173 ×... -
Seite 17: Entsorgung
Entsorgung Entsorgung Verpackung entsorgen Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoffsammlung. Produkt entsorgen − Entsorgen Sie das Produkt entsprechend den in Ihrem Land gültigen Gesetzen und Bestimmungen. -
Seite 18: Mit Qr-Codes Schnell Und Einfach Ans Ziel
Mit QR-Codes schnell und einfach ans Ziel Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel. - Seite 19 Vertrieben durch: EIE Import GmbH Hofer Straße 5 4642 Sattledt AUSTRIA 822592 (Anthrazit) / KUNDENDIENST 822593 (Grau/Beige) +43 732 915 098 service-at@protel-service.com JAHRE MODELL: GARANTIE ADCWW21-A / ADCWW21-B 04/2023...
