3. Prezentare generală a dispozitivului și conexiuni

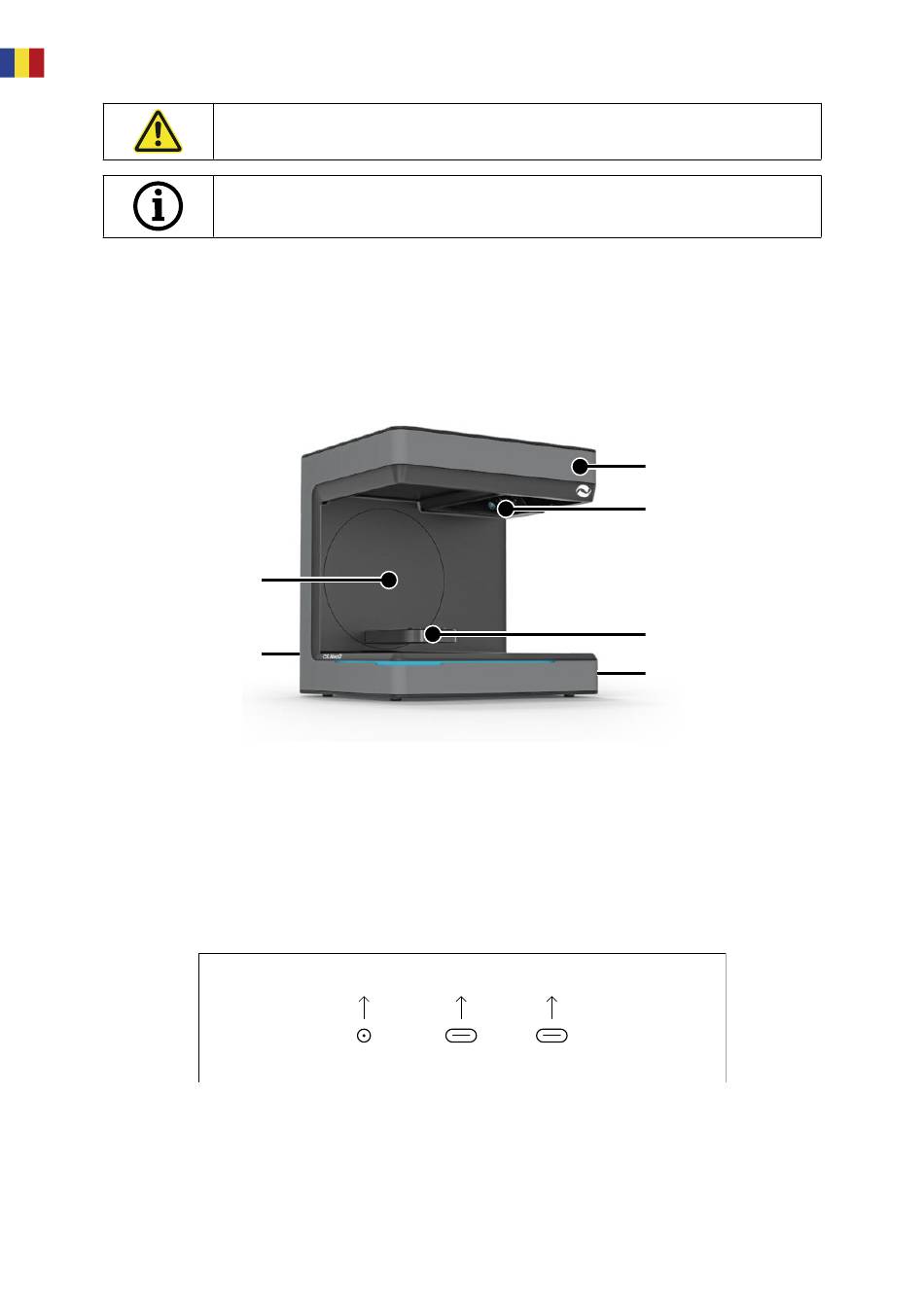

3.1 Componentele scannerului

Acestea sunt principalele componente din scanner
Nr. Descriere
1 Regletă conectori
2 Portbraț
3 Carcasă
4 Unitate de scanare optică
5 Suport model (CS.Neo2 Max = două suporturi)
6 Buton de pornire/oprire (On/Off)
3.2 Regletă conectori scanner
Regleta pentru conectori a scannerului se afl ă în partea din spate a acestuia și este proiectată după cum urmează:
Nr. Descriere
1 Priză de alimentare electrică de 24V CC
2 Unitate principală port USB C 3.0
3 Unitate secundară port USB C 3.0 (doar pentru CS.Neo2 Max)
RO / 8
Unitatea de alimentare electrică poate fi conectată doar la o priză cu contact de protecție
Cablurile trebuie dispuse de-a lungul pereților
2
1
24V
Master
USB 3.0 USB 3.0
3
4
5
6
