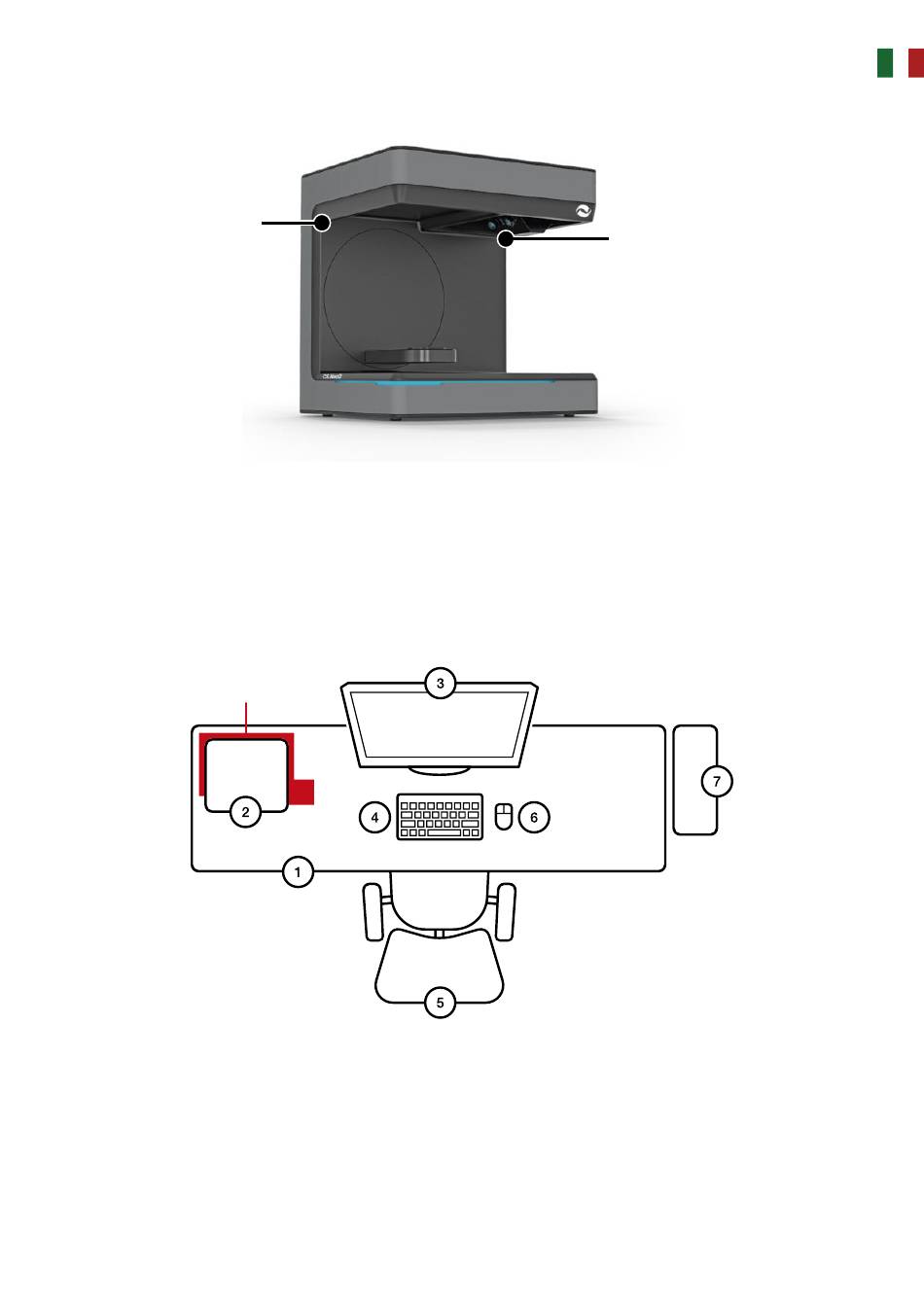

2.3 Punti di supporto

1
Per trasportare lo scanner ci sono i due punti di trasporto (1) e
(2). Tenere lo scanner da questi due punti con la mano destra e sinistra. Lo scanner pesa 11-13 kg e può essere trasportato da una sola
persona. Il lato aperto dello scanner deve essere rivolto verso il corpo.

2.4 Esempio di installazione

La fi gura seguente è solo una rappresentazione schematica che ha lo scopo di fornire un'illustrazione del sistema complessivo. Prestare
attenzione alla disposizione ergonomica e alle distanze minime tracciate dello scanner (in rosso).
2cm
N° Descrizione
1 Scrivania
2 Scanner ottico 3D
3 Schermo del computer
4 Tastiera
5 Sedia da scrivania
6 Mouse
7 Calcolatrice
15cm
2
7 / IT
