Das Netzteil darf nur mit einer Steckdose mit Schutzkontakt verbunden werden
Die Kabel sollten entlang von Wänden verlegen werden
3. Geräteübersicht und Anschlüsse

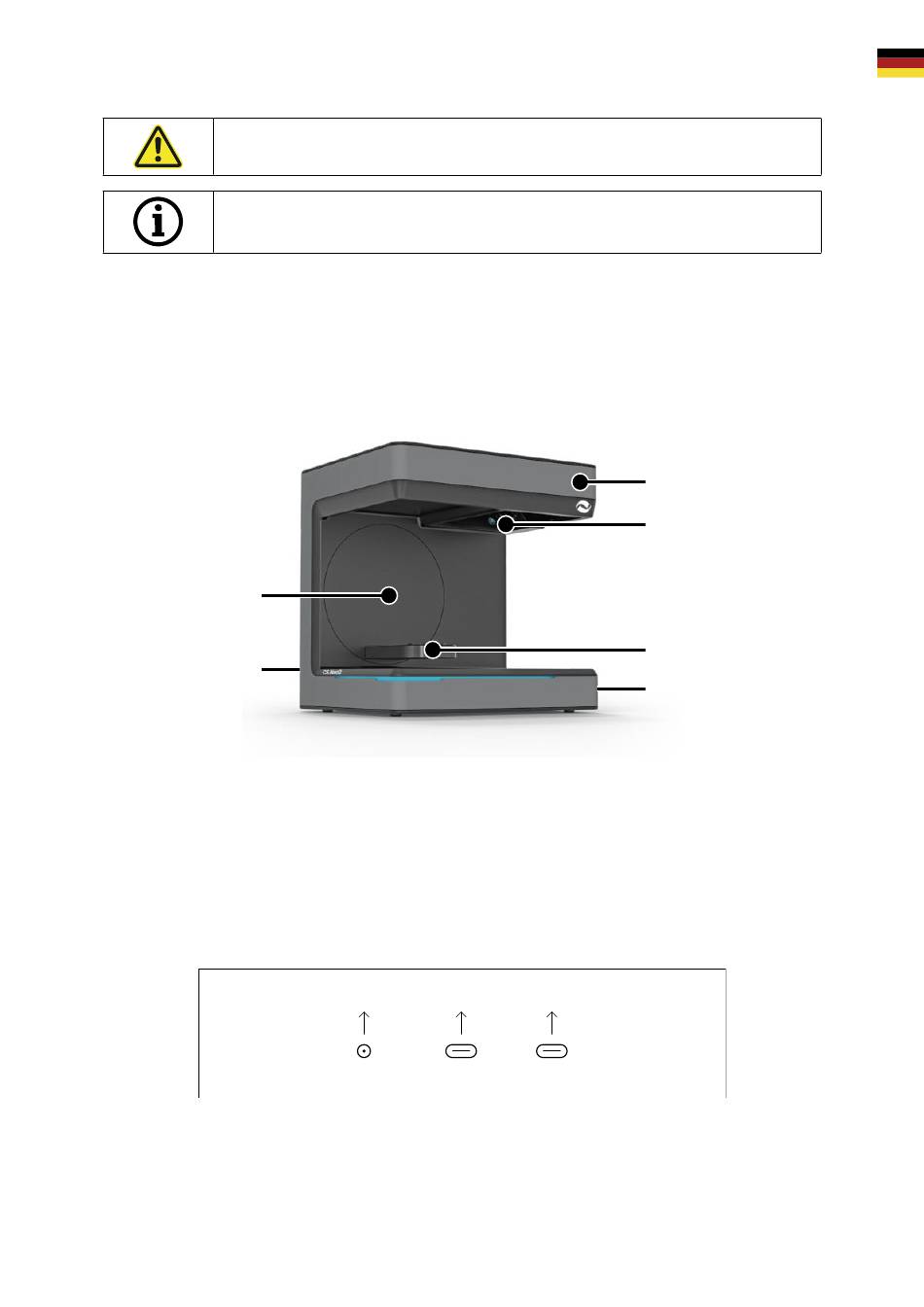

3.1 Komponenten des Scanners

Dies sind die wichtigsten Komponenten im Scanner
2
1
Nr. Beschreibung
1 Anschlussleiste (Rückseite)
2 Schwenkkonsole
3 Gehäuse
4 Optische Scaneinheit
5 Modellaufnahme (CS.Neo2 Max = zwei Aufnahmen)
6 Ein/Austaster

3.2 Scanner Anschlussleiste

Die Anschlussleiste befindet sich auf der Rückseite des Scanners und ist wie folgt ausgeführt:
Nr. Beschreibung
1 24V DC Stromversorgung Buchse
2 USB C 3.0 Port Master Einheit
3 USB C 3.0 Port Slave Einheit (nur bei CS.Neo2 Max)
Master
24V USB 3.0
3
4
5
6
USB 3.0
8 / DE
