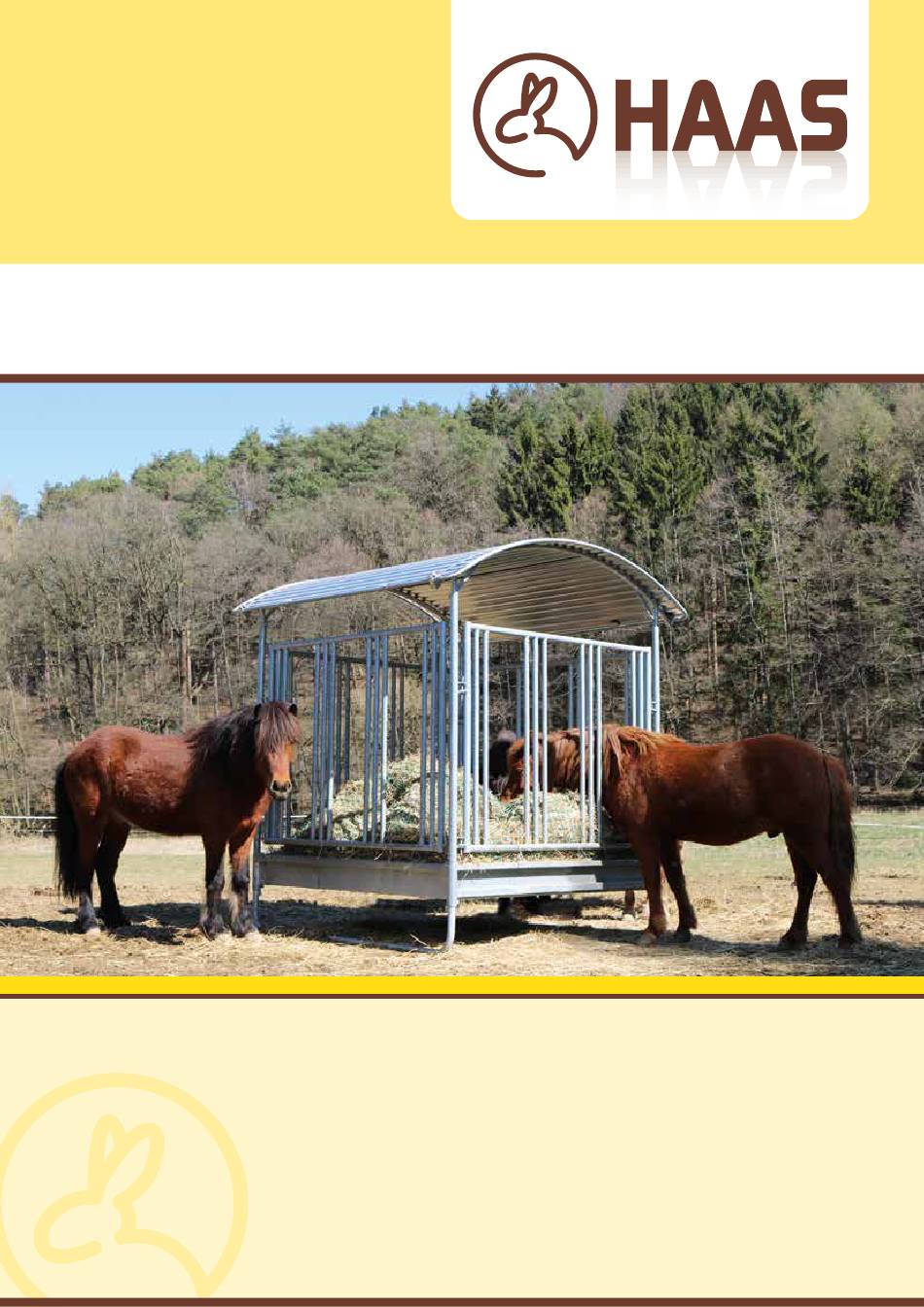

- Seite 1 HAAS Viereckraufe „Plus“ Aufbauanleitung...
- Seite 2 Raufe höhenverstellbare Kufen Überblick der einzelnen Modelle der HAAS Viereckraufe „Plus“ Sicherheitsfressgitter 2 x 2 m Sicherheitsfressgitter 3 x 2 m Sicherheitsfressgitter 1,5 x 1,5 m Palisadenfressgitter 1,5 x 1,5 m (Art.-Nr. Palisadenfressgitter 2 x 2 m...
- Seite 3 HAAS Viereckraufe „Plus“ Die HAAS Viereckraufe „Plus“ ist eine sehr stabile Universalraufe. Diese Raufe ist in vier Ausführungen erhältlich: – mit Sicherheitsfressgitter (15 x 1,5 m / 2 x 2 m / 3 x 2 m) – mit Palisadenfressgitter (15 x 1,5 m / 2 x 2 m / 3 x 2 m) –...
-
Seite 4: Lieferumfang
Lieferumfang HAAS Viereckraufe „Plus“ Sicherheitsfressgitter 2 x 2 m Sicherheitsfressgitter 2 x 2 m Aufbauanleitung HAAS Viereckraufe „Plus“... - Seite 5 Lieferumfang HAAS Viereckraufe „Plus“ 2 x 2 m Teile: Stück Art.-Nr. Bezeichnung 995197 Vierkantrahmen Vierkantrahmen mit 995198 Dreipunktanhängung 995199 Verstellbare Standkufe 995200 Dachträger 995201 Transportverstrebung 995202 Dachkantenschutzrohr gerade 995203 Dachkantenschutzrohr gebogen 995204 Bodenblech L 995205 Bodenblech R 995206 Flacheisen zur Wellblechfixierung 995207 Vierkantrohr-Unterzüge...
- Seite 6 Aufbau HAAS Viereckraufe „Plus“ mit Sicherheitsfressgitter Einzelteile der Raufe bereitlegen. Auf einem ebenen Unter- Seitenteile mit Bodenkufen verbinden. grund aufbauen. Vierkant-Unterzüge anbringen und verschrauben. Die Höhenverstellung kann jetzt oder später vorgenommen werden. Die 2 Bodenbleche einhängen und miteinander von oben nach Anbringen der Sicherheitsfressgitter bzw.
- Seite 7 Aufbau HAAS Viereckraufe „Plus“ Seitenteil kann als Tür zum Befüllen geöffnet werden. Achtung: Das Dachgerüst gleichmäßig in die Eckrohre einführen. Füllrichtung in Kufenrichtung (nicht wie auf der Abbildung)! Das Dach ist stufenlos höhenverstellbar. Wählen Sie Ihre ge- Danach die Dachplatten auflegen, zuerst die 2 äußeren …...
- Seite 8 Dach auf der geraden Seite leicht anheben und den geraden Schutz anbringen. Fertiger Dachkantenschutz. Das Metallband anbringen und mit der Schraube spannen. Die Schraube von außen nach innen verschrauben. Fertig ist die HAAS Viereckraufe „Plus“ mit Sicherheitsfressgitter! Aufbauanleitung HAAS Viereckraufe „Plus“...
- Seite 9 Zeichnungen HAAS Viereckraufe „Plus“ 1,5 x 1,5 m Palisadenfressgitter 1,5 x 1,5 m Teile: Stück Bezeichnung Profil 50x50x2 (Länge 1220 mm) Profil 50x50x2 (Länge 970 mm) Rohr 42,4x2 (Länge 1412 mm) Rohr 21,3x2,3 (Länge 625 mm) 8x35x47 Ø36 / Ø27x4 / 3...
- Seite 10 Lieferumfang HAAS Viereckraufe „Plus“ Palisadenfressgitter 2 x 2 m Palisadenfressgitter 2 x 2 m Aufbauanleitung HAAS Viereckraufe „Plus“...
- Seite 11 Lieferumfang HAAS Viereckraufe „Plus“ 2 x 2 m Teile: Stück Art.-Nr. Bezeichnung 995197 Vierkantrahmen Vierkantrahmen mit 995198 Dreipunktanhängung 995199 Verstellbare Standkufe 995200 Dachträger 995201 Transportverstrebung 995202 Dachkantenschutzrohr gerade 995203 Dachkantenschutzrohr gebogen 995204 Bodenblech L 995205 Bodenblech R 995206 Flacheisen zur Wellblechfixierung 995207 Vierkantrohr-Unterzüge...
- Seite 12 HAAS Futtersparnetze HAAS Gummiböden HAAS Windschutz HAAS Weidezaun HAAS Stalleinrichtungen HAAS Stallbedarf HAAS Tränketechnik HAAS Pferdesport | HAAS Agrifarm Friedrich-W. Haas GmbH Sternstraße 6, 51588 Nümbrecht Tel. 0 22 91/90 94 70 Fax 0 22 91/90 94 79 info@haas-pferdesport.de www.haas-pferdesport.de...
