Kapitel 2. Interne Kabelführung
In diesem Abschnitt erfahren Sie, wie Sie die Kabelführung für bestimmte Komponenten durchführen.
Befolgen Sie beim Anschließen von Kabeln die folgenden Richtlinien:
• Schalten Sie den Server aus, bevor Sie interne Kabel anschließen oder abziehen.
• Weitere Anleitungen zum Verkabeln von externen Einheiten erhalten Sie in der Dokumentation zu der
entsprechenden Einheit. Möglicherweise ist es einfacher, die Kabel vor dem Anschließen von Einheiten an
den Server zu verlegen.
• Auf den im Lieferumfang des Servers und der Zusatzeinrichtungen enthaltenen Kabeln sind Kennungen
aufgedruckt. Verwenden Sie diese Kennungen, um die Kabel mit den richtigen Anschlüssen zu verbinden.
• Stellen Sie sicher, dass das Kabel nicht eingeklemmt wird und keine Anschlüsse abdeckt und dass keine
Komponenten auf der Systemplatinenbaugruppe blockiert werden.
• Vergewissern Sie sich, dass die entsprechenden Kabel durch die Kabelklemmen geführt sind.
Anmerkung: Lösen Sie alle Verriegelungen, Lösehebel oder Sperren an Kabelanschlüssen, wenn Sie die
Kabel von der Systemplatinenbaugruppe abziehen. Wenn Sie sie nicht vor dem Entfernen der Kabel lösen,
werden die Kabelanschlüsse auf der Systemplatinenbaugruppe beschädigt. Bei einer Beschädigung der
Kabelanschlüsse muss ggf. die Systemplatinenbaugruppe ersetzt werden.

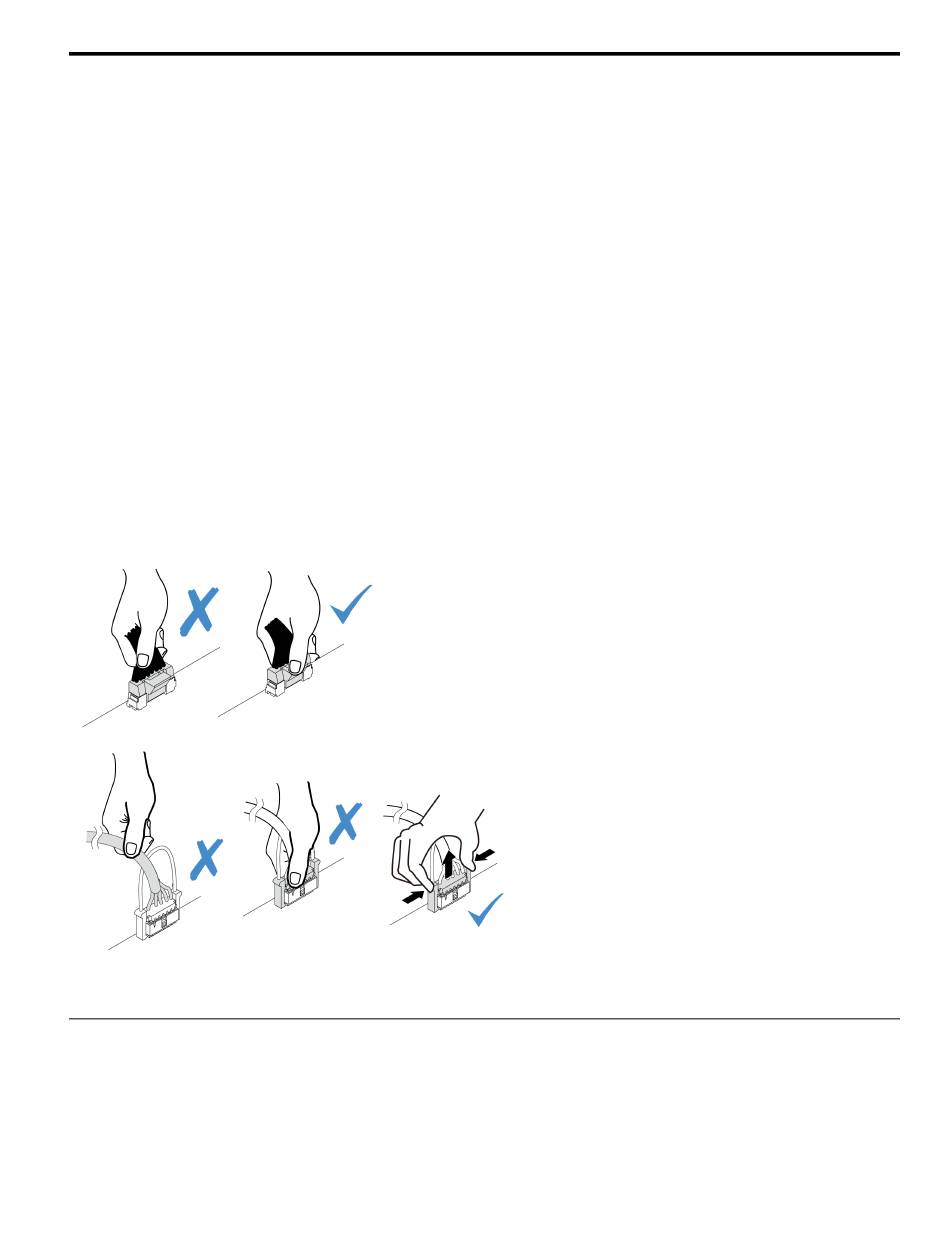

Abbildung 135. Abziehen der Kabel von der Systemplatinenbaugruppe
Anschlüsse identifizieren
In diesem Abschnitt erfahren Sie, wo sich die Anschlüsse an elektrischen Platinen befinden und wie Sie diese
identifizieren.
Anschlüsse auf der Rückwandplatine für Laufwerke
In diesem Abschnitt erfahren Sie, wo sich die Anschlüsse der Rückwandplatinen für Laufwerke befinden.
