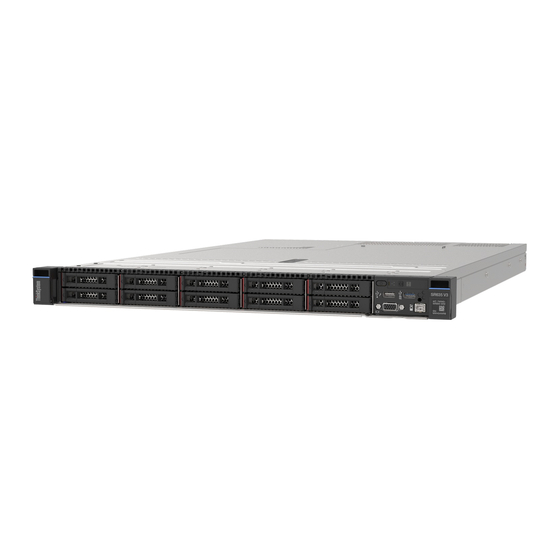

Seite 1 ThinkSystem SR635 V3 Benutzerhandbuch Maschinentypen: 7D9G, 7D9H...
Seite 2: Anmerkung
Vor Verwendung dieser Informationen und des darin beschriebenen Produkts lesen Sie die Sicherheitsinformationen und -hinweise, die auf der folgenden Website verfügbar sind: http://thinksystem.lenovofiles.com/help/topic/safety_documentation/pdf_files.html Außerdem müssen Sie sicherstellen, dass Sie mit den Geschäftsbedingungen der Lenovo Warranty für Ihren Server vertraut sind, die Sie hier finden: http://datacentersupport.lenovo.com/warrantylookup Zweite Ausgabe (April 2023) ©...
Seite 3: Inhaltsverzeichnis
Inhalt des Serverpakets ... . Baugruppe mit integrierter Diagnoseanzeige Server identifizieren und auf Lenovo XClarity entfernen ....
Seite 4 Prozessor installieren ... 162 Obere Abdeckung entfernen ..225 Netzschnittstellenplatine austauschen ..163 Obere Abdeckung installieren ..226 ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 5 Controller festlegen ... . . 297 Systemplatinenbaugruppe zum Recyceln Vorderen USB-Anschluss für die Lenovo XClarity zerlegen ....353 Controller-Verbindung festlegen .
Seite 6 ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 7: Sicherheit
Vor der Installation dieses Produkts die Sicherheitshinweise lesen. Prima di installare questo prodotto, leggere le Informazioni sulla Sicurezza. Les sikkerhetsinformasjonen (Safety Information) før du installerer dette produktet. Antes de instalar este produto, leia as Informações sobre Segurança. © Copyright Lenovo 2023...
Seite 8: Sicherheitsprüfungscheckliste
Dieses Gerät muss von qualifizierten Kundendiensttechnikern installiert und gewartet werden (gemäß NEC, IEC 62368-1 und IEC 60950-1, den Sicherheitsstandards für elektronische Ausrüstung im Bereich Audio-, Video-, Informations- und Kommunikationstechnologie). Lenovo setzt voraus, dass Sie für die Wartung der Hardware qualifiziert und im Umgang mit Produkten mit gefährlichen Stromstärken geschult sind.
Seite 9 • Stellen Sie sicher, dass die Isolierung nicht verschlissen oder abgenutzt ist. 3. Prüfen Sie das Produkt auf Änderungen hin, die nicht durch Lenovo vorgenommen wurden. Achten Sie bei Änderungen, die nicht von Lenovo vorgenommen wurden, besonders auf die Sicherheit.
Seite 10 ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 11: Kapitel 1. Einführung
Kapitel 1. Einführung Der ThinkSystem SR635 V3 Server (Typen 7D9G und 7D9H) ist ein 1U-Rack-Server mit 1 Sockel mit den Prozessoren der EPYC Familie der 4. Generation von AMD. Er ist so konzipiert, dass er flexibel viele verschiedene IT-Workloads unterstützen kann. Dieser leistungsfähige Multi-Core-Server ist ideal für IT- Umgebungen geeignet, die eine leistungsfähige Prozessorleistung, Ein-/Ausgabe-Flexibilität und eine flexible...
Seite 12: Redundante Netzwerk-Verbindung
Auf dem Systemserviceetikett, das an der Abdeckung des Servers angebracht ist, befindet sich ein QR- Code. Diesen können Sie mit dem QR-Code-Lesegerät und -Scanner einer mobilen Einheit scannen, um schnellen Zugriff auf die Website mit Lenovo Serviceinformationen zu erhalten. Die Website mit den Lenovo Serviceinformationen stellt weitere Informationen zur Komponenteninstallation sowie Videos zum Ersetzen von Komponenten und Fehlercodes für die Serverunterstützung zur Verfügung.
Seite 13: Sicherheitsempfehlungen
Problems. Sicherheitsempfehlungen Lenovo hat sich der Entwicklung von Produkten und Services verschrieben, die den höchsten Sicherheitsstandards entsprechen, um seine Kunden und ihre Daten zu schützen. Wenn potenzielle Sicherheitsrisiken gemeldet werden, liegt es in der Verantwortung des Lenovo Product Security Incident Response Teams (PSIRT), diese zu untersuchen und die Kunden zu informieren.
Seite 14 – Bis zu 16 EDSFF-Laufwerke mit Hot-Swap-Unterstützung • Intern: Bis zu zwei interne SATA- oder NVMe M.2-Laufwerke • Rückseite: – Bis zu zwei 2,5-Zoll-SAS/SATA-Laufwerke mit Hot-Swap-Unterstützung – Bis zu zwei 2,5-Zoll-NVMe-Laufwerke mit Hot-Swap-Unterstützung – Bis zu zwei 7-mm-SATA/NVMe-Laufwerke mit Hot-Swap-Unterstützung ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 15 Kategorisierung von RAID/HBA-Adaptern der 3. und 4. Generation: • Gen. 4: 440-, 540- und 940-Serie • Gen. 3: 4350-, 5350- und 9350-Serie Anmerkung: Weitere Informationen zu RAID/HBA-Adaptern finden Sie unter Lenovo ThinkSystem RAID-Adapter und HBA – Referenz Kapitel 1 Einführung...
Seite 16 • Lenovo XClarity Controller (XCC) mit Funktionen zur Serviceprozessorsteuerung und Überwachung, Videocontroller und Funktionen zur Remotenutzung von Tastatur, Bildschirm, Maus und Festplattenlaufwerken. – Der Server unterstützt Lenovo XClarity Controller 2 (XCC2). Weitere Informationen zu Lenovo XClarity Controller 2 (XCC2) finden Sie unter https://sysmgt.lenovofiles.com/help/topic/lxcc_frontend/lxcc_overview.html...
Seite 17 • VMware ESXi • Microsoft Windows • Red Hat Enterprise Linux • SUSE Linux Enterprise Server • Canonical Ubuntu Verweise: • Vollständige Liste der verfügbaren Betriebssysteme: https://lenovopress.lenovo.com/osig • Anweisungen zur BS-Implementierung siehe „Betriebssystem implementieren“ auf Seite 304. Kapitel 1 Einführung...
Seite 18: Mechanische Daten
• Breite (mit EIA-Flansch): 482 mm (18,97 Zoll) • Tiefe (mit EIA-Flansch und PSU-Griff): 787,6 mm (31 Zoll) Gewicht Bis zu 20,2 kg (44,56 lb) Umgebungsdaten Zusammenfassung der Umgebungsdaten des Servers. Je nach Modell treffen einige Angaben möglicherweise nicht zu. ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 19 Raum, Geräuschpegel anderer Geräte, Raumumgebungstemperatur und Abstand zwischen Mitarbeitern und den Geräten. Die Einhaltung dieser behördlichen Bestimmungen hängt von einer Vielzahl weiterer Faktoren ab, beispielsweise der Dauer der Lärmbelastung und dem Tragen von Hörschutz. Lenovo empfiehlt, von einem Experten prüfen lassen, ob die geltenden Verordnungen bei Ihnen eingehalten werden.
Seite 20 Kombination mit anderen Umgebungsfaktoren, wie Luftfeuchtigkeit oder Temperatur, auftreten, können für den in diesem Dokument beschriebenen Server ein Risiko darstellen. Informationen zu den Grenzwerten für Partikel und Gase finden Sie im Abschnitt „Verunreinigung durch Staubpartikel“ auf Seite ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 21 Umgebung ThinkSystem SR635 V3 entspricht bei den meisten Konfigurationen den technischen Daten von ASHRAE-Klasse A2 und je nach Hardwarekonfiguration auch den technischen Daten der ASHRAE-Klassen A3 und A4. Die Systemleistung wird möglicherweise beeinflusst, wenn die Betriebstemperatur außerhalb der ASHRAE A2-Spezifikationen liegt.
Seite 22: Verunreinigung Durch Staubpartikel
Wenn Lenovo feststellt, dass die Einheit aufgrund einer erhöhten Konzentration von Staubpartikeln oder Gasen in Ihrer Umgebung beschädigt wurde, kann Lenovo die Reparatur oder den Austausch von Einheiten oder Teilen unter der Bedingung durchführen, dass geeignete Maßnahmen zur Minimierung solcher Verunreinigungen in der Umgebung des Servers ergriffen werden.
Seite 23: Verwaltungsoptionen
Tabelle 2. Grenzwerte für Staubpartikel und Gase Verunreinigung Grenzwerte Reaktionsfreudige Schweregrad G1 gemäß ANSI/ISA 71.04-1985 Gase • Die Reaktivitätsrate von Kupfercoupons muss unter 200 Ångstrom pro Monat (Å/Monat ≈ 0,0035 μg/cm Gewichtszunahme pro Stunde) liegen. • Die Reaktivitätsrate von Silbercoupons muss unter 200 Ångstrom pro Monat (Å/Monat ≈ 0,0035 μg/cm Gewichtszunahme pro Stunde) liegen.
Seite 24: Übersicht
Portables, leichtes Toolset für Serverkonfiguration, Datenerfassung und Firmwareaktualisierungen. Eignet sich sowohl für Verwaltung von einem als auch mehreren Servern. Schnittstelle • OneCLI: CLI-Anwendung Lenovo XClarity Essentials Toolset • Bootable Media Creator: CLI-Anwendung, GUI-Anwendung • UpdateXpress: GUI-Anwendung Verwendung und Downloads http://sysmgt.lenovofiles.com/help/topic/xclarity_essentials/overview.html ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 25 Eine Reihe von Anwendungen, die die Verwaltungs- und Überwachungsfunktionen der physischen Lenovo Server in die Software integrieren, die in einer bestimmten Implementierungsinfrastruktur verwendet wird, wie VMware vCenter, Microsoft Admin Center oder Microsoft System Center, während zusätzliche Workload- Mehrfachverfügbarkeit unterstützt wird.
Seite 26: Funktionen
Lenovo Capacity Planner √ Anmerkungen: 1. Die meisten Optionen können über die Lenovo-Tools aktualisiert werden. Einige Optionen, wie die GPU- Firmware oder die Omni-Path-Firmware, erfordern die Verwendung von Anbietertools. 2. Die Server-UEFI-Einstellungen für ROMs für Zusatzeinrichtungen müssen auf Automatisch oder UEFI festgelegt werden, damit die Firmware mit Lenovo XClarity Administrator, Lenovo XClarity Essentials oder Lenovo XClarity Controller aktualisiert werden kann.
Seite 27: Kapitel 2. Serverkomponenten
„Servermodell mit 16 EDSFF-Laufwerken und einer M.2-Halterung“ auf Seite 22 Servermodelle mit vier 2,5-Zoll-Laufwerkpositionen Tabelle 3. Komponenten an der Vorderseite des Servers Nummer Nummer Anzeige für Laufwerkstatus Betriebsanzeige für Laufwerke Diagnoseanzeige USB 3.1 Gen 1-Anschluss (5 Gbit/s) Externer LCD-Anschluss XClarity Controller-USB-Anschluss VGA-Anschluss (optional) Rack-Verriegelung (rechts) © Copyright Lenovo 2023...
Seite 28 USB 3.1 Gen 1-Anschluss (5 Gbit/s) Externer LCD-Anschluss XClarity Controller-USB-Anschluss VGA-Anschluss (optional) Rack-Verriegelung (rechts) Herausziehbare Informationskarte Laufwerkpositionen (8) Rack-Verriegelung (links) Anmerkung: Weitere Informationen über die einzelnen Komponenten finden Sie im Abschnitt „Übersicht über Komponenten an der Vorderseite“ auf Seite ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 29 Servermodell mit zehn 2,5-Zoll-Laufwerkpositionen Tabelle 5. Komponenten an der Vorderseite des Servers Nummer Nummer Anzeige für Laufwerkstatus Betriebsanzeige für Laufwerke Diagnoseanzeige USB 3.1 Gen 1-Anschluss (5 Gbit/s) Externer LCD-Anschluss XClarity Controller-USB-Anschluss VGA-Anschluss (optional) Rack-Verriegelung (rechts) Herausziehbare Informationskarte Laufwerkpositionen (10) Rack-Verriegelung (links) Anmerkung: Weitere Informationen über die einzelnen Komponenten finden Sie im Abschnitt „Übersicht über Komponenten an der Vorderseite“...
Seite 30 Externer LCD-Anschluss (reserviert) XClarity Controller-USB-Anschluss VGA-Anschluss (optional) Rack-Verriegelung (rechts) Herausziehbare Informationskarte Abdeckblenden für Laufwerke (4) Rack-Verriegelung (links) Anmerkung: Weitere Informationen über die einzelnen Komponenten finden Sie im Abschnitt „Übersicht über Komponenten an der Vorderseite“ auf Seite ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 31 Servermodell mit acht 2,5-Zoll-Laufwerkpositionen (mit LCD-Diagnoseanzeige) Tabelle 8. Komponenten an der Vorderseite des Servers Nummer Nummer Anzeige für Laufwerkstatus Betriebsanzeige für Laufwerke Baugruppe mit LCD-Diagnoseanzeige LCD-Diagnoseanzeige USB 3.1 Gen 1-Anschluss (5 Gbit/s) Externer LCD-Anschluss XClarity Controller-USB-Anschluss VGA-Anschluss (optional) Rack-Verriegelung (rechts) Herausziehbare Informationskarte Laufwerkpositionen (8) Rack-Verriegelung (links)
Seite 32 USB 3.1 Gen 1-Anschluss (5 Gbit/s) Externer LCD-Anschluss XClarity Controller-USB-Anschluss VGA-Anschluss (optional) Rack-Verriegelung (rechts) M.2-Halterung Herausziehbare Informationskarte Laufwerkpositionen (16) Rack-Verriegelung (links) Anmerkung: Weitere Informationen über die einzelnen Komponenten finden Sie im Abschnitt „Übersicht über Komponenten an der Vorderseite“ auf Seite ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 33 Herausziehbare Informationskarte Das Lenovo XClarity Controller-Netzwerkzugriffsetikett ist auf der herausziehbaren Informationskarte angebracht. Auf der Karte finden Sie den Standard-Hostnamen für Lenovo XClarity Controller und die IPv6- Link-Local-Adresse (LLA). Rack-Verriegelungen Wenn der Server in einem Rack installiert ist, können Sie die Rack-Verriegelungen verwenden, um den Server aus dem Rack herauszuziehen.
Seite 34: Rückansicht
Android- oder iOS-Einheit zu verbinden, auf der Sie die Lenovo XClarity Mobile-App installieren und das System mit XClarity Controller verwalten können. Ausführliche Informationen zur Verwendung der Lenovo XClarity Mobile-App finden Sie unter http:// sysmgt.lenovofiles.com/help/topic/com.lenovo.lxca.doc/lxca_usemobileapp.html Rückansicht Die Rückansicht des Servers variiert je nach Modell. Je nach Modell weichen die Abbildungen in diesem Abschnitt möglicherweise geringfügig von Ihrem Server ab.
Seite 35 Servermodell mit zwei PCIe-Steckplätzen In der folgenden Abbildung werden die Rückansichten des Servermodells mit zwei PCIe-Steckplätzen dargestellt. Je nach Modell weicht die Abbildung unten möglicherweise geringfügig von Ihrem Server ab. Abbildung 3. Rückansicht mit 1 flachen PCIe-Adapter, 1 PCIe-Adapter mit voller Höhe und 1 Abdeckblende Tabelle 12.
Seite 36 USB 3.1 Gen 1-Anschlüsse (5 Gbit/s, 3 DCIs) XClarity Controller-Netzwerkanschluss Ethernet-Anschlüsse am OCP-Modul auf der Rückseite (optional, zwei oder vier Anschlüsse sind möglich) Anmerkung: Weitere Informationen über die einzelnen Komponenten finden Sie im Abschnitt „Übersicht der Komponenten an der Rückseite“ auf Seite ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 37 Servermodelle mit zwei Hot-Swap-fähigen 7-mm-Laufwerkpositionen an der Rückseite und zwei PCIe-Steckplätzen In der folgenden Abbildung wird die Rückansicht des Servermodells mit zwei Hot-Swap-fähigen 7-mm- Laufwerkpositionen an der Rückseite und zwei PCIe-Steckplätzen dargestellt. Je nach Modell weicht die Abbildung unten möglicherweise geringfügig von Ihrem Server ab. Tabelle 16.
Seite 38 Netzteileinheiten Das redundante Hot-Swap-Netzteil hilft Ihnen, signifikante Unterbrechungen des Systembetriebs zu verhindern, wenn bei einem Netzteil ein Fehler auftritt. Sie können ein optionales Netzteil bei Lenovo kaufen und es als redundantes Netzteil einbauen, ohne hierzu den Server ausschalten zu müssen.
Seite 39: Vga-Anschluss
USB 3.1 Gen 1-Anschlüsse (5 Gbit/s) Die USB 3.1 Gen 1-Anschlüsse (5 Gbit/s) sind Direktverbindungsschnittstellen (DCIs) zu Debuggingzwecken und können verwendet werden, um eine USB-kompatible Einheit anzuschließen, z. B. eine USB-Tastatur, USB-Maus oder USB-Speichereinheit. VGA-Anschluss Über die VGA-Anschlüsse auf der Vorder- und Rückseite des Servers können ein Bildschirm mit hoher Leistung, ein Bildschirm mit Direktsteuerung oder andere Einheiten angeschlossen werden, die über einen VGA-Anschluss verfügen.
Seite 40: E/A-Modul An Der Vorderseite
E/A-Modul an der Vorderseite Das E/A-Modul an der Vorderseite des Servers verfügt über Steuerelemente, Anschlüsse und Anzeigen. Das E/A-Modul an der Vorderseite variiert je nach Modell. Je nach Servermodell unterstützt Ihr Server die folgenden E/A-Module an der Vorderseite. ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 41: Aufbau Der Systemplatinenbaugruppe
FIO-Modul Für Servermodell mit • 4 x 2,5-Zoll-Laufwerkpositionen an der Vorderseite • 8 x 2,5-Zoll-Laufwerkpositionen an der Vorderseite • 10 x 2,5-Zoll-Laufwerkpositionen an der Vorderseite • 16 x EDSFF-Laufwerkpositionen an der Vorderseite Abbildung 10. FIO-Modultyp 1 • 10 x 2,5-Zoll-Laufwerkpositionen an der Vorderseite Abbildung 11.
Seite 42 RoT-Sicherheitsmodul, die System-E/A-Platine, die Prozessorplatine, die Lüfterplatine und die Netzschnittstellenplatine enthält. Abbildung 13. Aufbau der Systemplatinenbaugruppe System-E/A-Platine Firmware- und RoT-Sicherheitsmodul Prozessorplatine Lüfterplatine Netzschnittstellenplatine • „Anschlüsse auf der Systemplatinenbaugruppe“ auf Seite 33 • „Schalter an der Systemplatinenbaugruppe“ auf Seite 34 ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 43: Anschlüsse Auf Der Systemplatinenbaugruppe
• „Anzeigen an der Systemplatinenbaugruppe“ auf Seite 313 Anschlüsse auf der Systemplatinenbaugruppe In den folgenden Abbildungen sind die internen Anschlüsse auf der Systemplatine dargestellt. Abbildung 14. Anschlüsse auf der Systemplatinenbaugruppe Tabelle 20. Anschlüsse auf der Systemplatine Nummer Nummer NMI-Schalter USB-Anschluss an der Rückseite 1 microSD-Anschluss VGA-Anschluss Kapitel 2...
Seite 44: Schalter An Der Systemplatinenbaugruppe
Systemplatinenbaugruppe, der die System-E/A-Platine und die Prozessorplatine enthält. Wichtig: 1. Schalten Sie den Server aus, bevor Sie Schaltereinstellungen ändern oder Brücken versetzen. Trennen Sie dann die Verbindungen zu allen Netzkabeln und externen Kabeln. Prüfen Sie die folgenden Informationen: ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 45 • http://thinksystem.lenovofiles.com/help/topic/safety_documentation/pdf_files.html • „Installationsrichtlinien“ auf Seite 47 • „Umgang mit aufladungsempfindlichen Einheiten“ auf Seite 50 • „Server ausschalten“ auf Seite 64 2. Alle Schalter- oder Brückenblöcke auf der Systemplatinenbaugruppe, die in den Abbildungen in diesem Dokument nicht dargestellt sind, sind reserviert. Abbildung 15.
Seite 46: Systemanzeigen Und Diagnoseanzeige
Reserviert SW5-7 Reserviert Reserviert SW5-8 Reserviert Reserviert Systemanzeigen und Diagnoseanzeige Im folgenden Abschnitt erhalten Sie Informationen zu den verfügbaren Systemanzeigen und der Diagnoseanzeige. Weitere Informationen finden Sie unter „Fehlerbehebung nach Systemanzeigen und Diagnoseanzeige“ auf Seite 309. ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 47: Kapitel 3. Teileliste
3. Geben Sie die Seriennummer ein, um eine Liste der Teile für Ihren Server anzuzeigen. Es wird dringend empfohlen, dass Sie die Zusammenfassungsdaten der Stromversorgung für Ihren Server mit Lenovo Capacity Planner überprüfen, bevor Sie neue Teile kaufen. Anmerkung: Je nach Modell weicht die Abbildung möglicherweise geringfügig von Ihrem Server ab.
Seite 48 • CRU (Customer Replaceable Unit, durch den Kunden austauschbare Funktionseinheit) der Stufe 1: Für das Ersetzen von CRUs der Stufe 1 ist der Kunde verantwortlich. Wenn Lenovo eine CRU der Stufe 1 ohne Servicevertrag auf Ihre Anforderung hin für Sie installiert, fallen dafür Gebühren an.
Seite 49 Tabelle 22. Teileliste (Forts.) Index Beschreibung CRU der CRU der Ver- Stufe 1 Stufe 2 brauch- smateriali- en und Struktur- teile Baugruppe mit integrierter Diagnoseanzeige √ E/A-Modul an der Vorderseite mit √ Diagnoseanzeige (3) OCP-Modul √ Hochleistungskühlkörper (T-Form) √ 7-mm-Laufwerkhalterung √...
Seite 50: Netzkabel
• Zu Ihrer Sicherheit wird Ihnen ein Netzkabel mit geerdetem Anschlussstecker zur Verwendung mit diesem Produkt zur Verfügung gestellt. Verwenden Sie Netzkabel und Netzstecker immer in Verbindung mit einer ordnungsgemäß geerdeten Steckdose, um eine Gefährdung durch Stromschlag zu vermeiden. ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 51 • In den Vereinigten Staaten und Kanada verwendete Netzkabel für dieses Produkt sind von anerkannten Testlabors (Underwriter's Laboratories (UL) in den USA und Canadian Standards Association (CSA) in Kanada) registriert und geprüft. • Für Einheiten mit 115-Volt-Betrieb: Verwenden Sie ein von UL registriertes und von CSA geprüftes Kabelset, das aus einem höchstens 5 Meter langen Kabel des Typs SVT oder SJT mit drei 1,0-mm²-Adern (bzw.
Seite 52 ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 53: Kapitel 4. Entpacken Und Einrichten
Entpacken des Servers, ob sich die richtigen Komponenten in der Verpackung befinden, und finden Sie heraus, wo Sie Informationen zur Seriennummer des Servers und zum Zugriff auf Lenovo XClarity Controller erhalten. Befolgen Sie beim Einrichten des Servers die Anweisungen in „Prüfliste für die Serverkonfiguration“...
Seite 54: Lenovo Xclarity Controller-Netzwerkzugriffsetikett
Informationskarte an der unteren rechten Ecke der Gehäusevorderseite angebracht. So können Sie schnell auf die MAC-Adresse zugreifen. Abbildung 18. Position des Lenovo XClarity Controller-Netzwerkzugriffsetiketts auf der herausziehbaren Informationskarte Service-Etikett und QR-Code Das Systemserviceetikett, das sich auf der oberen Abdeckung befindet, stellt einen QR-Antwortcode für mobilen Zugriff auf Serviceinformationen zur Verfügung.
Seite 55: Prüfliste Für Die Serverkonfiguration
zur Installation von Komponenten, Videos zu Austauschvorgängen sowie Fehlercodes für die Lösungsunterstützung. Abbildung 19. Service-Etikett und QR-Code Prüfliste für die Serverkonfiguration Stellen Sie anhand der Prüfliste für die Serverkonfiguration sicher, dass Sie alle Aufgaben zur Konfiguration des Servers ausgeführt haben. Der Konfigurationsprozess für den Server variiert je nach Konfiguration des Servers im Auslieferungszustand.
Seite 56 Gehen Sie wie folgt vor, um das System zu konfigurieren. Detaillierte Informationen dazu finden Sie unter Kapitel 7 „Systemkonfiguration“ auf Seite 297. 1. Legen Sie die Netzwerkverbindung für den Lenovo XClarity Controller mit dem Verwaltungsnetzwerk fest. 2. Aktualisieren Sie die Firmware für den Server, falls erforderlich.
Seite 57: Kapitel 5. Prozeduren Beim Hardwareaustausch
299. • Es ist sinnvoll, vor dem Installieren einer optionalen Komponente sicherzustellen, dass der Server ordnungsgemäß funktioniert. • Halten Sie den Arbeitsbereich sauber und legen Sie ausgebaute Komponenten auf eine ebene, stabile und nicht kippende Oberfläche. © Copyright Lenovo 2023...
Seite 58: Sicherheitsprüfungscheckliste
Beim Design und der Herstellung jedes Computers wurden erforderliche Sicherheitselemente installiert, um Benutzer und Kundendiensttechniker vor Verletzungen zu schützen. Anmerkung: Das Produkt ist gemäß Absatz 2 der Arbeitsstättenverordnung nicht für den Einsatz an Bildschirmarbeitsplätzen geeignet. ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 59: Richtlinien Zur Systemzuverlässigkeit
• Stellen Sie sicher, dass die Isolierung nicht verschlissen oder abgenutzt ist. 3. Prüfen Sie das Produkt auf Änderungen hin, die nicht durch Lenovo vorgenommen wurden. Achten Sie bei Änderungen, die nicht von Lenovo vorgenommen wurden, besonders auf die Sicherheit.
Seite 60: Bei Eingeschalteter Stromversorgung Im Server Arbeiten
Achtung: Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem. ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 61: Technische Regeln
• Vermeiden Sie unnötige Bewegungen, um keine statische Aufladung um Sie herum aufzubauen. • Seien Sie bei kaltem Wetter beim Umgang mit Einheiten besonders vorsichtig. Das Beheizen von Innenräumen senkt die Luftfeuchtigkeit und erhöht die statische Elektrizität. • Nutzen Sie immer ein Antistatikarmband oder ein anderes Erdungssystem – vor allem, wenn Sie am eingeschalteten Server arbeiten.
Seite 62: Installationsregeln Und -Reihenfolge Für Speichermodule
Informationen zu den Speichermodultypen, die von diesem Server unterstützt werden, finden Sie im Abschnitt „Speicher“ in „Technische Daten“ auf Seite Informationen zum Optimieren der Speicherleistung und Speicherkonfiguration finden Sie auf der Lenovo Press-Website: https://lenovopress.lenovo.com/servers/options/memory Darüber hinaus können Sie einen Speicherkonfigurator nutzen, der auf der folgenden Website verfügbar ist: https://dcsc.lenovo.com/#/memory_configuration...
Seite 63: Pcie-Steckplätze Und Adapter
Tabelle 23. DIMM-Bestückungsreihenfolge (Forts.) 4 DIMMs 6 DIMMs 8 DIMMs 10 DIMMs 12 DIMMs PCIe-Steckplätze und Adapter Mit den technischen Regeln für PCIe-Adapter können Sie PCIe-Adapter korrekt im System installieren und konfigurieren. Die technischen Regeln für PCIe-Adapter finden Sie im folgenden Abschnitt. •...
Seite 64 Tabelle 26. Empfohlene Steckplatzinstallationsreihenfolge für verschiedene PCIe-Adapter Empfohlene Reihenfolge für PCIe-Adapter Maximal Steckplatzinstallation unterstützte Anzahl Interner SFF RAID/HBA-Adapter Muss in Steckplatz 1 installiert werden InfiniBand-Adapter: ThinkSystem Nvidia ConnectX-7 NDR Steckplatz 1 > Steckplatz 3 OSFP400 1-port PCIe Gen5 x16 InfiniBand Adapter ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 65 • Bei einer flachen Konfiguration mit voller Höhe können die unten aufgeführten PCIe-Ethernet-Adapter nicht in Steckplatz 1 installiert werden. – Lenovo ThinkSystem NetXtreme PCIe 1Gb 4-Port RJ45 Ethernet Adapter By Broadcom – Lenovo ThinkSystem I350-T4 PCIe 1Gb 4-Port RJ45 Ethernet Adapter By Intel –...
Seite 66: Technische Regeln Für Laufwerke
Active Fiber cables Technische Regeln für Laufwerke In diesem Abschnitt werden die technischen Regeln für Laufwerke beschrieben. Installationsregeln für Laufwerke Die folgenden Regeln für Laufwerke bieten Informationen, die für die Installation eines Laufwerks erforderlich sind. ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 67: Kombinationsregeln
Allgemeine Regeln 1. Die Laufwerkpositionen sind nummeriert, um die Installationsreihenfolge anzugeben (beginnend bei „0“). Befolgen Sie die Installationsreihenfolge beim Installieren eines Laufwerks. Siehe „Vorderansicht“ auf Seite 2. Die Laufwerke in einem einzelnen RAID-Array müssen denselben Typ (d. h. Festplatten (HDD), Solid- State-Laufwerke (SSD) usw.), dieselbe Größe und dieselbe Kapazität aufweisen.
Seite 68 • 6 x SAS/SATA + 4 x AnyBay 35 °C E (nur 9654/9654P/ Perf Hinweis 9174F/9554/9554P • 6 x SAS/SATA + 2 x Prozessoren) AnyBay + 2 x NVMe 25 °C E (nur 9654/9654P- Perf Perf Prozessoren) 16-EDSFF 30 °C Perf Perf ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 69 Vordere Positionen Max. Prozessorgruppe Kühlkörper Lüftertyp Umgebungstemp. (A, B, E) (auf NN) 45 °C Perf Perf Perf Perf 40 °C 30 °C E (außer 9654/ Perf 9654P- Prozessoren) 25 °C E (außer 9654/ Perf 9654P/9174F/9554/ 9554P- • 4 x 2.5'' SAS/SATA Prozessoren) •...
Seite 70 Positionen Anz. platz (s) (auf NN) • 10 x 2.5" 30 °C Perf Perf 1, 2 AnyBay Perf Perf 35 °C • 10 x 2.5" NVMe Perf Perf 25 °C E (nur 9654/ 9654P- Prozessoren) ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 71 Max. GPU- Umgebungs- Prozessor- Installati- Vordere Max. GPU- temp. Kühlkörper Lüftertyp gruppe onssteck- Positionen Anz. platz (s) (auf NN) • 10 x 2.5" 30 °C Perf Perf 1, 2, 3 SAS/SATA 35 °C Perf Perf • 8 x2.5'' SAS/SATA 25 °C E (nur 9654/ Perf Perf...
Seite 72 30 °C E (außer Perf Ohne 100- Gb-AOC 9654/9654P- Prozess- oren) Lüfterpositionen und unterstützte Anzahl für verschiedene Konfigurationen Die unterstützte Lüfteranzahl und die vorgeschlagenen Installationssteckplätze variieren je nach Konfiguration. Weitere Informationen finden Sie in der folgenden Tabelle. ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 73: Server Ein- Und Ausschalten
Anzahl Lüfterdum Konfigurationen Einschränkende Bedingungen Lüfteranzahl Lüfter- Lüft- erpo- sitio- (Ste- ckpl- ätze) Perf 2, 3, • 16-EDSFF • Kein OCP-Modul an der Rückseite und 4, 5, kein 2. BMC-Anschluss • 4x2.5'' SAS/SATA 6, 7 Verwaltungsadapter installiert • 4x2.5'' NVMe •...
Seite 74: Server Ausschalten
„Server ausschalten“ auf Seite Server ausschalten Wenn der Server mit einer Stromquelle verbunden ist, verbleibt er in einem Standby-Modus. So kann Lenovo XClarity Controller auf Remote-Startanforderungen reagieren. Um den Server vollständig von der Stromversorgung zu trennen (Anzeige für den Stromversorgungsstatus aus), müssen Sie alle Netzkabel abziehen.
Seite 75: Vorgehensweise
Achtung: • Lesen Sie „Installationsrichtlinien“ auf Seite 47 „Sicherheitsprüfungscheckliste“ auf Seite 48, um sicherzustellen, dass Sie sicher arbeiten. • Schalten Sie für diese Aufgabe den Server aus und ziehen Sie alle Netzkabel ab. • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen.
Seite 76 Schritt 4. Setzen Sie die Rückwandplatine in das Gehäuse ein. Stellen Sie sicher, dass die Stifte durch die Bohrungen geführt werden und die Rückwandplatine richtig eingesetzt ist. Schritt 5. Schließen Sie die Kabel an der Systemplatine oder den Erweiterungssteckplätzen an. Siehe Kapitel 6 „Interne Kabelführung“ auf Seite 231. ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 77: Vordere Rückwandplatine Für 16-Edsff-Laufwerke Entfernen
Nach dieser Aufgabe 1. Installieren Sie alle Laufwerke und Abdeckblenden für Laufwerke wieder in den Laufwerkpositionen. Siehe „2,5-Zoll-Hot-Swap-Laufwerk installieren“ auf Seite 106. 2. Schließen Sie den Austausch von Komponenten ab. Informationen dazu finden Sie im Abschnitt „Austausch von Komponenten abschließen“ auf Seite 228.
Seite 78: Vordere Rückwandplatine Für 16-Edsff-Laufwerke Installieren
• Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem. Sehen Sie sich das Verfahren an ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 79: Hintere Rückwandplatine Für 2,5-Zoll-Laufwerke Entfernen
Ein Video zu diesem Verfahren ist auf YouTube verfügbar: https://www.youtube.com/playlist?list= PLYV5R7hVcs-DrpxDWLMfgtXO4O6BVYTim Vorgehensweise Schritt 1. Berühren Sie mit der antistatischen Schutzhülle, in der sich die Rückwandplatine befindet, eine unlackierte Oberfläche an der Außenseite des Servers. Nehmen Sie anschließend die Rückwandplatine aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche. Schritt 2.
Seite 80 Schritt 3. Notieren Sie sich die Kabelanschlüsse des 2,5-Zoll-Laufwerks an der Rückseite und ziehen Sie dann alle Kabel von den Rückwandplatinen ab. Weitere Informationen zu den Kabelführungen an der Rückwandplatine finden Sie unter Kapitel 6 „Interne Kabelführung“ auf Seite 231. ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 81: Hintere Rückwandplatine Für 2,5-Zoll-Laufwerke Installieren
Schritt 4. Heben Sie die Rückwandplatine für 2,5-Zoll-Laufwerke vorsichtig aus der Halterung des Hot- Swap-Laufwerkgehäuses an der Rückseite heraus. Abbildung 25. Ausbau der Rückwandplatine für 2,5-Zoll-Laufwerke Nach dieser Aufgabe Wenn Sie angewiesen werden, die alte Rückwandplatine zurückzugeben, befolgen Sie alle Verpackungsanweisungen und verwenden Sie das mitgelieferte Verpackungsmaterial.
Seite 82 Schritt 5. Schließen Sie die Kabel an der Systemplatine oder den Erweiterungssteckplätzen an. Siehe Kapitel 6 „Interne Kabelführung“ auf Seite 231. Nach dieser Aufgabe 1. Installieren Sie die Laufwerke oder die Abdeckblenden wieder in der Halterung des hinteren Hot-Swap- Laufwerks. Siehe „2,5-Zoll-Hot-Swap-Laufwerk installieren“ auf Seite 106. ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 83: Rückwandplatinen Für 7-Mm-Laufwerke Entfernen
2. Installieren Sie die Laufwerkbaugruppe wieder im Server. Siehe „Hintere 2,5-Zoll-Laufwerkbaugruppe installieren“ auf Seite 182. 3. Schließen Sie den Austausch von Komponenten ab, Informationen dazu finden Sie im Abschnitt „Austausch von Komponenten abschließen“ auf Seite 228. Rückwandplatinen für 7-mm-Laufwerke entfernen Mithilfe dieser Informationen können Sie die Rückwandplatinen eines 7-mm-Laufwerks entfernen.
Seite 84 Schritt 3. Entfernen Sie die unten angebrachte Rückwandplatine für 7-mm-Laufwerke. Abbildung 29. Entfernen der Rückwandplatine für 7-mm-Laufwerke (unten) Entfernen Sie die Schraube wie dargestellt. Ziehen Sie die untere Rückwandplatine wie dargestellt aus dem Gehäuse. Nach dieser Aufgabe ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 85: Rückwandplatinen Für 7-Mm-Laufwerke Installieren
Wenn Sie angewiesen werden, die alten Rückwandplatinen zurückzugeben, befolgen Sie alle Verpackungsanweisungen und verwenden Sie das mitgelieferte Verpackungsmaterial. Rückwandplatinen für 7-mm-Laufwerke installieren Mithilfe dieser Informationen können Sie die Rückwandplatinen für 7-mm-Laufwerke installieren. Zu dieser Aufgabe Achtung: • Lesen Sie „Installationsrichtlinien“ auf Seite 47 „Sicherheitsprüfungscheckliste“...
Seite 86: Cmos-Batterie (Cr2032) Austauschen
Im Folgenden finden Sie Informationen, die Sie beim Entfernen der CMOS-Batterie beachten müssen. • Bei der Entwicklung dieses Produkts hat Lenovo sich Ihre Sicherheit als Ziel gesetzt. Die Lithium-CMOS- Batterie muss sachgemäß behandelt werden, um mögliche Gefahren zu vermeiden. Wenn Sie die CMOS- Batterie austauschen, müssen Sie die lokalen Bestimmungen zur Batterieentsorgung beachten.
Seite 87 Distributor oder zuständigen Ansprechpartner gebührenfrei zurückgenommen, um auf geeignete Weise wiederverwertet oder entsorgt zu werden. • Ersatzbatterien können Sie bei der Kundenbetreuung oder Ihrem Vertragshändler bestellen. Informationen zu den Rufnummern der Lenovo Support für Ihre Region finden Sie unter https:// datacentersupport.lenovo.com/supportphonelist Anmerkung: Nachdem Sie die CMOS-Batterie ersetzt haben, müssen Sie den Server erneut konfigurieren...
Seite 88: Cmos-Batterie Einsetzen
2. Entsorgen Sie die CMOS-Batterie gemäß den örtlichen Richtlinien für Sondermüll sowie den allgemeinen Sicherheitsbestimmungen. CMOS-Batterie einsetzen Hier erfahren Sie, wie Sie die CMOS-Batterie installieren. Zu dieser Aufgabe Im Folgenden finden Sie Informationen, die Sie beim Installieren der CMOS-Batterie beachten müssen. ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 89 • Bei der Entwicklung dieses Produkts hat Lenovo sich Ihre Sicherheit als Ziel gesetzt. Die Lithium-CMOS- Batterie muss sachgemäß behandelt werden, um mögliche Gefahren zu vermeiden. Wenn Sie die CMOS- Batterie austauschen, müssen Sie die lokalen Bestimmungen zur Batterieentsorgung beachten.
Seite 90 Neigen Sie die Batterie und setzen Sie sie am positiven Ende in den Sockel ein. Stellen Sie sicher, dass die Batterie nah an der Metallhalteklammer sitzt. Drücken Sie die Batterie nach unten, bis sie hörbar im Sockel einrastet. Abbildung 33. Installieren der CMOS-Batterie ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 91: Edsff-Halterung Austauschen
Nach dieser Aufgabe 1. Schließen Sie den Austausch von Komponenten ab, Informationen dazu finden Sie im Abschnitt „Austausch von Komponenten abschließen“ auf Seite 228. 2. Stellen Sie im Setup Utility das Datum und die Uhrzeit ein, und definieren Sie ggf. Kennwörter. EDSFF-Halterung austauschen Mithilfe der Informationen in diesem Abschnitt können Sie die EDSFF-Halterung entfernen und installieren.
Seite 92: Edsff-Halterung Installieren
• Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem. Vorgehensweise ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 93 Schritt 1. Berühren Sie mit der antistatischen Schutzhülle, in der sich die EDSFF-Halterung befindet, eine unlackierte Oberfläche an der Außenseite des Servers. Nehmen Sie anschließend die EDSFF- Halterung aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche. Schritt 2. Schieben Sie die Baugruppe mit Diagnoseanzeige wie dargestellt in das vordere Gehäuse. Stellen Sie sicher, dass sie richtig sitzt.
Seite 94: E/A-Modul An Der Vorderseite Austauschen
Auf dieselbe Weise können Sie weitere E/A-Module an der Vorderseite entfernen. Achtung: • Lesen Sie „Installationsrichtlinien“ auf Seite 47 „Sicherheitsprüfungscheckliste“ auf Seite 48, um sicherzustellen, dass Sie sicher arbeiten. • Schalten Sie für diese Aufgabe den Server aus und ziehen Sie alle Netzkabel ab. ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 95 • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem. Sehen Sie sich das Verfahren an Ein Video zu diesem Verfahren ist auf YouTube verfügbar: https://www.youtube.com/playlist?list= PLYV5R7hVcs-DrpxDWLMfgtXO4O6BVYTim...
Seite 96: E/A-Modul An Der Vorderseite Installieren
Oberfläche an der Außenseite des Servers. Entnehmen Sie anschließend das E/A-Modul an der Vorderseite aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche. Schritt 2. Installieren Sie das E/A-Modul an der Vorderseite. ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 97: Baugruppe Mit Integrierter Diagnoseanzeige Entfernen
Setzen Sie das E/A-Modul an der Vorderseite ins vordere Gehäuse ein. Bringen Sie die Schrauben an, um das E/A-Modul an der Vorderseite zu befestigen. Nach dieser Aufgabe 1. Schließen Sie die vorderen E/A-Kabel an die Systemplatine an. Siehe „Kabelführung für E/A-Modul an der Vorderseite“...
Seite 98 1. Installieren Sie eine neue Baugruppe mit integrierter Diagnoseanzeige oder eine Abdeckblende. Siehe „Baugruppe mit integrierter Diagnoseanzeige installieren“ auf Seite 2. Wenn Sie angewiesen werden, die alte Baugruppe mit integrierter Diagnoseanzeige zurückzugeben, befolgen Sie alle Verpackungsanweisungen und verwenden Sie das mitgelieferte Verpackungsmaterial. ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 99: Baugruppe Mit Integrierter Diagnoseanzeige Installieren
Baugruppe mit integrierter Diagnoseanzeige installieren Mithilfe dieser Informationen können Sie eine Baugruppe mit Diagnoseanzeige installieren. Zu dieser Aufgabe Achtung: • Lesen Sie „Installationsrichtlinien“ auf Seite 47 „Sicherheitsprüfungscheckliste“ auf Seite 48, um sicherzustellen, dass Sie sicher arbeiten. • Schalten Sie für diese Aufgabe den Server aus und ziehen Sie alle Netzkabel ab. •...
Seite 100: Lüfterplatine Austauschen
Schließen Sie den Austausch von Komponenten ab, Informationen dazu finden Sie im Abschnitt „Austausch von Komponenten abschließen“ auf Seite 228. Lüfterplatine austauschen Mithilfe der Informationen in diesem Abschnitt können Sie die Lüfterplatine entfernen und installieren. Lüfterplatine entfernen Verwenden Sie diese Informationen, um die Lüfterplatine zu entfernen. ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 101 Achtung: • Lesen Sie „Installationsrichtlinien“ auf Seite 47 „Sicherheitsprüfungscheckliste“ auf Seite 48, um sicherzustellen, dass Sie sicher arbeiten. • Schalten Sie für diese Aufgabe den Server aus und ziehen Sie alle Netzkabel ab. • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen.
Seite 102: Lüfterplatine Installieren
Installieren Sie die vier Schrauben und den Hebegriff, um die Lüfterplatine zu befestigen. Schritt 3. Installieren Sie die Schraube an der Luftführung. Schritt 4. Installieren Sie die kleine Luftführung am Systemplatinen-Einbaurahmen. Nach der Installation der Lüfterplatine: ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 103: Gpu Austauschen
1. Schließen Sie das Netzkabel der Lüfterplatine, das Seitenbandkabel und die anderen zuvor getrennten Kabel an. Siehe Kapitel 6 „Interne Kabelführung“ auf Seite 231. 2. Installieren Sie die Systemlüfter. Siehe „Systemlüfter installieren“ auf Seite 223. 3. Schließen Sie den Austausch von Komponenten ab, Siehe „Austausch von Komponenten abschließen“...
Seite 104 Gehäuse heraus. Anmerkung: Wenn Sie einen GPU-Adapter auf Adapterkartenbaugruppe 3 entfernen, heben Sie die Adapterkartenbaugruppe leicht an und ziehen Sie zuerst die Kabel von der Systemplatine (Systemplatinenbaugruppe) ab. Schritt 3. Entfernen Sie den GPU-Adapter aus der Adapterhalterung. ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 105: Gpu-Adapter Installieren
Abbildung 46. GPU-Adapter entfernen Drehen Sie die GPU-Adaptersicherung in die geöffnete Position. Halten Sie den GPU-Adapter an den Kanten und ziehen Sie ihn vorsichtig aus dem PCIe- Steckplatz. Nach dieser Aufgabe Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf.
Seite 106 Adapterkarte vorsichtig gerade in den Steckplatz, bis sie ordnungsgemäß eingesetzt ist. Anmerkung: In der folgenden Abbildung wird die Adapterkartenbaugruppe 1 als Beispiel verwendet. Das Verfahren bei anderen Adapterkartenbaugruppen ist ähnlich. Siehe „Adapterkarte installieren“ auf Seite 193. ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 107: Server Austauschen
Abbildung 48. Installieren der Adapterkartenbaugruppe Nach dieser Aufgabe Schließen Sie den Austausch von Komponenten ab, Siehe „Austausch von Komponenten abschließen“ auf Seite 228. Server austauschen Führen Sie die Anweisungen in diesem Abschnitt aus, um den Server zu entfernen und zu installieren. Server aus dem Gehäuserahmen entfernen Führen Sie die Anweisungen in diesem Abschnitt aus, um den Server aus dem Rack zu entfernen.
Seite 108: Vorderseite Des Racks
Achten Sie darauf, dass drei Personen am Verfahren zum Entfernen des Servers beteiligt sind, um Verletzungen zu vermeiden. Vorgehensweise Schritt 1. Lösen Sie die beiden Rändelschrauben an der Vorderseite des Servers, um ihn vom Rack zu trennen. Vorderseite des Racks Abbildung 49. Trennen des Servers aus dem Rack Verriegelungen Rändelschraube ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 109 Schritt 2. Halten Sie die Montagelaschen an der Vorderseite des Servers fest und schieben Sie den Server bis zum Anschlag heraus. Abbildung 50. Herausziehen des Servers Montagelaschen Schritt 3. Entfernen Sie den Server aus dem Gehäuserahmen. Vorsicht: Stellen Sie sicher, dass der Sever von drei Personen an den Hebepositionen angehoben wird.
Seite 110: Server Im Rack Installieren
Führen Sie die Anweisungen in diesem Abschnitt aus, um die den Server im Rack zu installieren. S036 18-32 kg (39 – 70 lb) 32 – 55 kg (70 – 121 lb) Vorsicht: Beim Anheben der Maschine die Arbeitsschutzrichtlinien beachten. S006 Vorsicht: ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 111 Bei der Installation von Lasergeräten (wie CD-ROM-Laufwerken, DVD-Laufwerken, Einheiten mit Lichtwellenleitertechnik oder Sendern) Folgendes beachten: • Die Abdeckungen nicht entfernen. Durch Entfernen der Abdeckungen des Lasergeräts können gefährliche Laserstrahlungen freigesetzt werden. Das Gerät enthält keine zu wartenden Teile. • Die Bedienung des Geräts auf eine andere als die hier beschriebene Weise oder die Nichteinhaltung der hier beschriebenen Einstellungen oder Bedienschritte kann zur Freisetzung gefährlicher Laserstrahlung führen.
Seite 112 Senken Sie den Server langsam nach unten und stellen Sie sicher, dass die anderen 3 Nagelköpfe auf der linken und rechten Seite des Servers in die entsprechenden Aussparungen einrasten. Schritt 4. Schieben Sie den Server in das Rack. ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 113 Abbildung 55. Installieren des Servers in das Rack Verriegelung Drücken Sie die Verriegelungen auf den Schienen hoch. Schieben Sie den Server vollständig in das Rack, bis beide Verriegelungen hörbar einrasten. Kapitel 5 Prozeduren beim Hardwareaustausch...
Seite 114 Abbildung 56. Sichern des Servers an der Rückseite des Racks Sichern Sie den Server an der Vorderseite des Racks. Befestigen Sie die beiden Rändelschrauben an der Vorderseite des Servers. Vorderseite des Racks Abbildung 57. Sichern des Servers an der Vorderseite des Racks Verriegelungen Rändelschraube ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 115: Hot-Swap-Laufwerk Austauschen
Nach dieser Aufgabe 1. Schließen Sie die Netzkabel und alle anderen Kabel, die Sie entfernt haben, wieder an. 2. Schalten Sie den Server und alle Peripheriegeräte ein. (Siehe „Server einschalten“ auf Seite 63.) 3. Aktualisieren Sie die Serverkonfiguration. Siehe „Austausch von Komponenten abschließen“ auf Seite 228.
Seite 116: 2,5-Zoll-Hot-Swap-Laufwerk Installieren
„2,5-Zoll-Hot-Swap-Laufwerk installieren“ auf Seite 106. 2. Wenn Sie angewiesen werden, das alte Hot-Swap-Laufwerk zurückzugeben, befolgen Sie alle Verpackungsanweisungen und verwenden Sie das mitgelieferte Verpackungsmaterial. 2,5-Zoll-Hot-Swap-Laufwerk installieren Mit diesen Informationen können Sie ein 2,5-Zoll-Hot-Swap-Laufwerk installieren. Zu dieser Aufgabe Achtung: ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 117 • Lesen Sie „Installationsrichtlinien“ auf Seite 47 „Sicherheitsprüfungscheckliste“ auf Seite 48, um sicherzustellen, dass Sie sicher arbeiten. • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen.
Seite 118: Edsff-Hot-Swap-Laufwerk Entfernen
1. Wenn Sie die Sicherheitsfrontblende entfernt haben, setzen Sie sie wieder ein. Informationen dazu finden Sie im Abschnitt „Sicherheitsfrontblende installieren“ auf Seite 197. 2. Verwenden Sie Lenovo XClarity Provisioning Manager für die RAID-Konfiguration, falls erforderlich. Weitere Informationen hierzu finden Sie unter https://sysmgt.lenovofiles.com/help/topic/lxpm_frontend/lxpm_product_page.html EDSFF-Hot-Swap-Laufwerk entfernen Verwenden Sie diese Informationen, um ein EDSFF-Laufwerk zu entfernen.
Seite 119 – Bevor Sie eine Komponente einer RAID-Platteneinheit entfernen, sichern Sie alle RAID- Konfigurationsinformationen. • Wenn ein oder mehrere NVMe-Laufwerke entfernt werden müssen, wird empfohlen, diese zunächst in „Hardware sicher entfernen und Medium auswerfen“ (Windows) oder im Dateisystem (Linux) zu deaktivieren. Melden Sie sich bei XClarity Controller und rufen Sie das Menü Speicher auf, um den Laufwerktyp sowie die entsprechende Laufwerkpositionsnummer zu identifizieren und zu suchen.
Seite 120 Schritt 3. Entfernen Sie das EDSFF-Laufwerk. Abbildung 61. Entfernen des EDSFF-Laufwerks Verschieben Sie den Entriegelungshebel wie dargestellt, um den Griff der Laufwerkhalterung zu öffnen. Ziehen Sie das Laufwerk am Griff aus der Laufwerkposition heraus. Nach dieser Aufgabe ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 121: Edsff-Hot-Swap-Laufwerk Installieren
1. Installieren Sie ein neues Laufwerk oder eine Abdeckblende für Laufwerkhalterungen, um die Laufwerkposition abzudecken. Siehe „EDSFF-Hot-Swap-Laufwerk installieren“ auf Seite 111. 2. Wenn Sie angewiesen werden, das alte EDSFF-Laufwerk zurückzugeben, befolgen Sie alle Verpackungsanweisungen und verwenden Sie das mitgelieferte Verpackungsmaterial. EDSFF-Hot-Swap-Laufwerk installieren Mithilfe dieser Informationen können Sie ein EDSFF-Laufwerk installieren.
Seite 122 1. Wenn Sie die Sicherheitsfrontblende entfernt haben, setzen Sie sie wieder ein. Informationen dazu finden Sie im Abschnitt „Sicherheitsfrontblende installieren“ auf Seite 197. 2. Verwenden Sie Lenovo XClarity Provisioning Manager für die RAID-Konfiguration, falls erforderlich. Weitere Informationen finden Sie unter: https://sysmgt.lenovofiles.com/help/topic/lxpm_frontend/lxpm_product_page.html ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 123: Hot-Swap-Netzteil Austauschen
Hot-Swap-Netzteil austauschen Mithilfe der Informationen in diesem Abschnitt können Sie ein Hot-Swap-Netzteil entfernen und installieren. Hot-Swap-Netzteileinheit entfernen Mithilfe der Informationen in diesem Abschnitt können Sie eine Netzteileinheit entfernen. Zu dieser Aufgabe Wenn die zu entfernende Netzteileinheit die einzige installierte Netzteileinheit ist, hat sie keine Hot-Swap- Unterstützung.
Seite 124 Schritt 3. Drücken Sie den Lösehebel in Richtung Griff und ziehen Sie gleichzeitig vorsichtig am Griff, um die Hot-Swap-Netzteileinheit aus dem Gehäuse zu ziehen. Anmerkung: Wenn Ihr CMA-Satz den Zugang behindert, ziehen Sie die Netzteileinheit leicht nach oben, wenn Sie die Netzteileinheit aus dem Gehäuse schieben. ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 125: Hot-Swap-Netzteil Installieren
Mithilfe der Informationen in diesem Abschnitt können Sie ein Hot-Swap-Netzteil installieren. Zu dieser Aufgabe Wenn Sie die vorhandene Netzteileinheit mit einer neuen Netzteileinheit ersetzen: • Verwenden Sie Lenovo Capacity Planner, um die erforderliche Leistungskapazität für Ihre Serverkonfiguration zu berechnen. Weitere Informationen zu Lenovo Capacity Planner sind hier verfügbar: https://datacentersupport.lenovo.com/solutions/lnvo-lcp •...
Seite 126 Swap-Netzteil aus der Schutzhülle und legen Sie es auf eine antistatische Oberfläche. Schritt 2. Wenn eine Abdeckblende für das Netzteil installiert ist, entfernen Sie diese. Abbildung 68. Entfernen der Abdeckblende für Hot-Swap-Netzteil Schritt 3. Schieben Sie das neue Hot-Swap-Netzteil in die Position, bis es einrastet. ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 127 Abbildung 69. Installation des Hot-Swap-Netzteils Schritt 4. Schließen Sie die Netzteileinheit an eine ordnungsgemäß geerdete Netzsteckdose an. • Bei 240-VDC-Netzteileinheiten: 1. Schalten Sie den Server aus. 2. Schließen Sie ein Ende des Netzkabels an den Netzteilanschluss an der Netzteileinheit an. 3.
Seite 128: Internen Cff Hba/Raid-Adapter Austauschen
Schritt 2. Entfernen Sie alle Komponenten, die möglicherweise den Zugriff auf den internen CFF HBA/RAID- Adapter behindern. Schritt 3. Ziehen Sie alle Kabel vom internen CFF HBA/RAID-Adapter ab. Hinweise hierzu finden Sie in den Abschnitten „CFF RAID/HBA-Adapter“ auf Seite 236 Kapitel 6 „Interne Kabelführung“ auf Seite 231. ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 129: Internen Cff Hba/Raid-Adapter Installieren
Schritt 4. Heben Sie den Entriegelungsstift an, schieben Sie den internen CFF HBA/RAID-Adapter geringfügig in die dargestellte Richtung und heben Sie ihn vorsichtig aus dem Gehäuse. Abbildung 70. Entfernen des internen CFF HBA/RAID-Adapters Nach dieser Aufgabe Wenn Sie angewiesen werden, den alten internen CFF HBA/RAID-Adapter zurückzugeben, befolgen Sie alle Verpackungsanweisungen und verwenden Sie das mitgelieferte Verpackungsmaterial.
Seite 130: Schalter Gegen Unbefugten Zugriff Austauschen
Zu dieser Aufgabe Achtung: • Lesen Sie „Installationsrichtlinien“ auf Seite 47 „Sicherheitsprüfungscheckliste“ auf Seite 48, um sicherzustellen, dass Sie sicher arbeiten. • Schalten Sie für diese Aufgabe den Server aus und ziehen Sie alle Netzkabel ab. ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 131 • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem. Sehen Sie sich das Verfahren an Ein Video zu diesem Verfahren ist auf YouTube verfügbar: https://www.youtube.com/playlist?list= PLYV5R7hVcs-DrpxDWLMfgtXO4O6BVYTim...
Seite 132: Schalter Gegen Unbefugten Zugriff
• Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem. Sehen Sie sich das Verfahren an ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 133 Ein Video zu diesem Verfahren ist auf YouTube verfügbar: https://www.youtube.com/playlist?list= PLYV5R7hVcs-DrpxDWLMfgtXO4O6BVYTim Vorgehensweise Schritt 1. Berühren Sie mit der antistatischen Schutzhülle, in der sich der Schalter gegen unbefugten Zugriff befindet, eine unlackierte Oberfläche an der Außenseite des Servers. Entnehmen Sie anschließend den Schalter gegen unbefugten Zugriff aus der Schutzhülle und legen Sie ihn auf eine antistatische Oberfläche.
Seite 134: Lenovo Neptune(Tm) Wasserkühlungsmodul Austauschen (Nur Qualifizierte Kundendiensttechniker)
Komponenten abschließen“ auf Seite 228. Lenovo Neptune(TM) Wasserkühlungsmodul austauschen (nur qualifizierte Kundendiensttechniker) Führen Sie die Anweisungen in diesem Abschnitt aus, um das Lenovo Neptune(TM) Wasserkühlungsmodul zu entfernen und zu installieren. Dieses Modul kann auch als „Kühlungsmodul mit geschlossenem Regelkreis“ bezeichnet werden. Wichtig: •...
Seite 135 Wichtig: Diese Aufgabe muss von qualifizierten Kundendiensttechnikern durchgeführt werden, die von Lenovo Service zertifiziert sind. Versuchen Sie nicht, sie ohne eine passende Schulung und Qualifikation zu entfernen oder zu installieren. Zu dieser Aufgabe Sicherheitsinformationen für das Kabel des Flüssigkeitserkennungssensormoduls S011 Vorsicht: Scharfe Kanten, Ecken oder Scharniere in der Nähe.
Seite 136 2. Trennen Sie den Anschluss von der Kabelbuchse. Abbildung 72. Abziehen der Kabel von der Systemplatinenbaugruppe Schritt 4. Nehmen Sie das Leckerkennungskabel aus den Kabelklemmen am Leckerkennungsmodul. Schritt 5. Installieren Sie den Modulgriff (LACM-Kühlkörperhalterung) wieder am LACM. ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 137 Platzieren Sie den Modulgriff (LACM-Kühlkörperhalterung) gleichmäßig auf dem LACM und richten Sie die Schraubenlöcher aus. Ziehen Sie die fünf Schrauben fest. Stellen Sie sicher, dass die Schrauben fest angezogen sind. Schritt 6. Lösen Sie das LACM von den Prozessoren. Lösen Sie die acht T20-Torx-Muttern vollständig in der Reihenfolge zum Entfernen, die auf dem Kühlkörperschild der Kühlplattenbaugruppe und Kühler angegeben ist.
Seite 138: Lenovo Neptune(Tm) Wasserkühlungsmodul Installieren
Führen Sie die Anweisungen in diesem Abschnitt aus, um das Lenovo Neptune(TM) Wasserkühlungsmodul zu installieren. Wichtig: Diese Aufgabe muss von qualifizierten Kundendiensttechnikern durchgeführt werden, die von Lenovo Service zertifiziert sind. Versuchen Sie nicht, sie ohne eine passende Schulung und Qualifikation zu entfernen oder zu installieren. Zu dieser Aufgabe Sicherheitsinformationen für das Kabel des Flüssigkeitserkennungssensormoduls...
Seite 139 Wenn Sie ein neues LACM aus dem Versandkarton entnehmen, heben Sie die Kühlplattenbaugruppe mit dem daran befestigten Versandeinbaurahmen heraus, damit die Wärmeleitpaste auf dem Kühlplattenbaugruppe nicht weggewischt wird. Vorsicht: Stellen Sie vor dem Entfernen oder Installieren des LACM sicher, dass der Modulgriff (LACM- Kühlkörperhalterung) installiert ist.
Seite 140 Schritt 4. Stellen Sie sicher, dass Sie ein alkoholhaltige Reinigungstuch zur Verfügung haben. Achtung: Wenn noch alte Wärmeleitpaste auf den Prozessoren vorhanden ist, reinigen Sie die Oberseite der Prozessoren vorsichtig mit einem alkoholhaltigen Reinigungstuch. Schritt 5. Installieren Sie das LACM an der Systemplatinenbaugruppe. ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 141 Richten Sie die dreieckige Markierung auf dem Kühlplattenbaugruppe-Schild an der dreieckigen Markierung auf dem Prozessorträger und dem Prozessor aus. Installieren Sie das LACM auf dem Prozessorträger. Drücken Sie den Träger nach unten, bis die Klammern an allen vier Ecken einrasten. Ziehen Sie die acht T20-Torx-Muttern in der Installationsreihenfolge an, die auf der Kühlplattenbaugruppe und dem Kühler angegeben ist.
Seite 142 1. Installieren Sie die Rückwandplatine und die zugehörigen Kabel, sofern Sie sie zuvor entfernt haben. Hinweise hierzu finden Sie in den Abschnitten „Vordere Rückwandplatine für 2,5-Zoll-Laufwerke installieren“ auf Seite 65 „Netz-/Seitenbandkabelführung“ auf Seite 259. 2. Schließen Sie den Austausch von Komponenten ab, Siehe „Austausch von Komponenten abschließen“ auf Seite 228. ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 143: Speichermodul Austauschen
Speichermodul austauschen Verwenden Sie die folgenden Verfahren, um ein Speichermodul zu entfernen und zu installieren. Speichermodul entfernen Verwenden Sie diese Informationen, um ein Speichermodul zu entfernen. Zu dieser Aufgabe Achtung: • Lesen Sie „Installationsrichtlinien“ auf Seite 47 „Sicherheitsprüfungscheckliste“ auf Seite 48, um sicherzustellen, dass Sie sicher arbeiten.
Seite 144: Speichermodul Installieren
2. Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport. Speichermodul installieren Führen Sie die Anweisungen in diesem Abschnitt aus, um ein Speichermodul zu installieren. Zu dieser Aufgabe ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 145 Firmware- und Treiberdownload: Möglicherweise müssen Sie nach dem Austausch einer Komponente die Firmware oder Treiber aktualisieren. • Unter https://datacentersupport.lenovo.com/products/servers/thinksystem/sr635v3/7d9h//downloads/driver- finden Sie die aktuelle Firmware und Treiberupdates für Ihren Server. list/ • Weitere Informationen zu den Werkzeugen für die Firmwareaktualisierung finden Sie unter „Firmware...
Seite 146 Anmerkung: Wenn zwischen dem Speichermodul und den Halteklammern eine Lücke bleibt, wurde das Speichermodul nicht richtig eingesetzt. Öffnen Sie in diesem Fall die Halteklammern, nehmen Sie das Speichermodul heraus und setzen Sie es erneut ein. Nach dieser Aufgabe ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 147: M.2-Rückwandplatine Und M.2-Laufwerk Austauschen
• Schließen Sie den Austausch von Komponenten ab, Siehe „Austausch von Komponenten abschließen“ auf Seite 228. M.2-Rückwandplatine und M.2-Laufwerk austauschen Mithilfe der Informationen in diesem Abschnitt können Sie die M.2-Rückwandplatine und das M.2-Laufwerk (eine montierte M.2-Rückwandplatine und das M.2-Laufwerk wird auch als M.2-Modul bezeichnet) entfernen und installieren.
Seite 148 Schieben Sie die Halterung nach hinten, um das M.2-Laufwerk von der M.2- Rückwandplatine zu lösen. Drehen Sie das M.2-Laufwerk von der M.2-Rückwandplatine weg. Ziehen Sie das M.2-Laufwerk in einem Winkel von ca. 30 Grad aus dem Anschluss heraus. ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 149 Schritt 3. Entfernen Sie das M.2-Modul aus dem Gehäuse. Abbildung 78. Entfernen des M.2-Moduls Lösen Sie die Schraube. Lösen Sie die M.2-Rückwandplatine vom Stift und heben Sie sie vorsichtig aus dem Gehäuse heraus. Schritt 4. Ziehen Sie alle M.2-Kabel von der Systemplatine ab. Siehe „Kabelführung der Rückwandplatine für M.2-Laufwerke“...
Seite 150: Halterung Auf Der M.2-Rückwandplatine Anpassen
Setzen Sie die Halterung in die richtige schlüssellochförmige Bohrung ein (entsprechend der Größe des zu installierenden M.2-Laufwerks). Schritt 5. Drücken Sie beide Seiten der Halterung. Schritt 6. Schieben Sie die Halterung nach hinten, bis sie einrastet. ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 151: M.2-Rückwandplatine Und M.2-Laufwerk Installieren
M.2-Rückwandplatine und M.2-Laufwerk installieren Mit diesen Informationen können Sie die M.2-Rückwandplatine und das M.2-Laufwerk installieren. Zu dieser Aufgabe Achtung: • Lesen Sie „Installationsrichtlinien“ auf Seite 47 „Sicherheitsprüfungscheckliste“ auf Seite 48, um sicherzustellen, dass Sie sicher arbeiten. • Schalten Sie für diese Aufgabe den Server aus und ziehen Sie alle Netzkabel ab. •...
Seite 152 Schritt 4. Installieren Sie die M.2-Rückwandplatine im Gehäuse. Abbildung 81. Installieren der M.2-Rückwandplatine Richten Sie die Kerbe der M.2-Rückwandplatine mit dem Stift im Gehäuse aus und setzen Sie die M.2-Rückwandplatine dann ein. Ziehen Sie die Schraube fest, um die M.2-Rückwandplatine zu befestigen. ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 153 1. Schließen Sie den Austausch von Komponenten ab, Informationen dazu finden Sie im Abschnitt „Austausch von Komponenten abschließen“ auf Seite 228. 2. Verwenden Sie den Lenovo XClarity Provisioning Manager für die RAID-Konfiguration. Weitere Informationen finden Sie unter: https://sysmgt.lenovofiles.com/help/topic/lxpm_frontend/lxpm_product_page.html Kapitel 5...
Seite 154: Microsd-Karte Austauschen
Kabelanschlüssen. Wenn Sie diese Elemente vor dem Entfernen der Kabel nicht lösen, werden die Kabelanschlüsse auf der Systemplatinenbaugruppe beschädigt. Bei einer Beschädigung der Kabelanschlüsse muss ggf. die Systemplatinenbaugruppe ersetzt werden. Schritt 2. Entfernen Sie die microSD-Karte. ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 155: Microsd-Karte Installieren
Installation einer neuen microSD-Karte wird das zukünftige Firmwareaktualisierungsprotokoll auf der neuen Karte gespeichert. • Informationen zur Firmwareaktualisierung finden Sie im Abschnitt „Server-Firmware aktualisieren“ unter Lenovo XClarity Controller Nach dieser Aufgabe 1. Installieren Sie eine Austauscheinheit. Siehe „MicroSD-Karte installieren“ auf Seite 145.
Seite 156 Schritt 3. Schließen Sie den Steckplatzdeckel. Schritt 4. Schieben Sie den Steckplatzdeckel in die gesperrte Position. Nach dieser Aufgabe Wenn Sie angewiesen werden, das alte RAID-Flash-Stromversorgungsmodul zurückzugeben, befolgen Sie alle Verpackungsanweisungen und verwenden Sie das mitgelieferte Verpackungsmaterial. ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 157: Ocp-Modul Austauschen
OCP-Modul austauschen Mithilfe der Informationen in diesem Abschnitt können Sie das OCP-Modul entfernen und installieren. Anmerkung: Das OCP-Modul ist nur bei einigen Modellen verfügbar. OCP-Modul entfernen Mithilfe der Informationen in diesem Abschnitt können Sie das OCP-Modul entfernen. Zu dieser Aufgabe Achtung: •...
Seite 158: Ocp-Modul Installieren
Modul aus der Schutzhülle und legen Sie es auf eine antistatische Oberfläche. Schritt 2. Bringen Sie das Etikett für das OCP-Modul, das mit dieser Zusatzeinrichtung geliefert wird, an der Serverrückseite an. Abbildung 86. Anbringen des Etiketts des OCP-Moduls ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 159: Pcie-Adapter Austauschen
Schritt 3. Installieren Sie das OCP-Modul. Anmerkungen: • Vergewissern Sie sich, dass der Ethernet-Adapter richtig eingesetzt und die Rändelschraube fest angezogen ist. Andernfalls wird das OCP-Modul nicht vollständig angeschlossen und funktioniert möglicherweise nicht. • Wenn ein OCP-Modul installiert ist und das System ausgeschaltet, aber dennoch an den Netzstrom angeschlossen ist, drehen sich die Systemlüfter mit einer viel niedrigeren Geschwindigkeit weiter.
Seite 160 Fassen Sie anschließend den PCIe-Adapter an den Kanten und ziehen Sie ihn vorsichtig aus dem PCIe-Adapter-Steckplatz auf der Adapterkarte. Anmerkung: Die Vorgehensweise zum Entfernen eines PCIe-Adapters ähnelt der für verschiedene Typen von Adapterkartenbaugruppen. In diesem Abschnitt wird die LP-FH- Adapterkartenbaugruppe als Beispiel verwendet. ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 161: Pcie-Adapter Installieren
Nach dieser Aufgabe 1. Installieren Sie einen PCIe-Adapter oder eine Abdeckblende für PCIe-Adapter. Informationen dazu finden Sie im Abschnitt „PCIe-Adapter installieren“ auf Seite 151. 2. Wenn Sie angewiesen werden, den alten PCIe-Adapter zurückzugeben, befolgen Sie alle Verpackungsanweisungen und verwenden Sie das mitgelieferte Verpackungsmaterial. PCIe-Adapter installieren Mithilfe dieser Informationen können Sie einen PCIe-Adapter installieren.
Seite 162: Luftführung Der Netzteileinheit Austauschen
2. Schließen Sie den Austausch von Komponenten ab, Informationen dazu finden Sie im Abschnitt „Austausch von Komponenten abschließen“ auf Seite 228. Luftführung der Netzteileinheit austauschen Mithilfe der Informationen in diesem Abschnitt können Sie die Luftführung der Netzteileinheit (PSU- Luftführung) entfernen und installieren. ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 163: Luftführung Der Netzteileinheit Entfernen
Anmerkung: Die PSU-Luftführung wird nur bei der Installation eines Kühlkörpers mit geschlossenem Regelkreis (LACM-Modul) installiert. Luftführung der Netzteileinheit entfernen Mithilfe der Informationen in diesem Abschnitt können Sie eine Luftführung der Netzteileinheit entfernen. Zu dieser Aufgabe Achtung: Lesen Sie „Installationsrichtlinien“ auf Seite 47 „Sicherheitsprüfungscheckliste“...
Seite 164: Luftführung Der Netzteileinheit Installieren
PLYV5R7hVcs-DrpxDWLMfgtXO4O6BVYTim Vorgehensweise Schritt 1. Wenn der Server mit Sicherheitsfrontblende installiert ist, müssen Sie diese zuerst entfernen. Informationen dazu finden Sie im Abschnitt „Sicherheitsfrontblende entfernen“ auf Seite 195. Schritt 2. Installieren Sie die Luftführung der Netzteileinheit. ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 165 Abbildung 91. Installieren der Luftführung der Netzteileinheit Entfernen Sie die Schraube am Gehäuse. Richten Sie das Schraubenloch an der Luftführung und am Gehäuse aus und senken Sie die Luftführung ab. Ziehen Sie die Schraube an und stellen Sie sicher, dass die Luftführung befestigt ist. Nach dieser Aufgabe •...
Seite 166: Mikroprozessor Und Kühlkörper Austauschen (Nur Qualifizierte Kundendiensttechniker)
Kundendiensttechniker)“ auf Seite 124. Wichtig: • Diese Aufgabe muss von qualifizierten Kundendiensttechnikern durchgeführt werden, die von Lenovo Service zertifiziert sind. Versuchen Sie nicht, sie ohne eine passende Schulung und Qualifikation zu entfernen oder zu installieren. • Überprüfen Sie vor dem Austausch eines Prozessors die aktuelle Richtlinie zur PSB-Sicherung. Siehe...
Seite 167: Kühlkörper Entfernen
Abbildung 92. Prozessor- und Kühlkörperkomponenten Unverlierbare Schrauben (8) Prozessorkontakte Kühlkörper Dreieckige Markierung am Prozessor Prozessorkennzeichnungsetikett Dreieckige Markierung am Träger Dreieckige Markierung am Kühlkörper Prozessorträger Schraubenbolzen (6) Prozessor-Heatspreader Dreieckige Markierung am Halterahmen • „Kühlkörper entfernen“ auf Seite 157 • „Prozessor entfernen“ auf Seite 159 •...
Seite 168 225. Schritt 2. Entfernen Sie den Kühlkörper. Anmerkungen: • Berühren Sie nicht die Kontakte auf der Unterseite des Prozessors. • Achten Sie darauf, dass sich keine Objekte auf dem Prozessorsockel befinden, um mögliche Beschädigungen zu vermeiden. ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 169: Prozessor Entfernen
Abbildung 93. Entfernen eines Hochleistungskühlkörpers Lösen Sie alle Schrauben am Kühlkörper vollständig in der Reihenfolge zum Entfernen wie auf dem Kühlkörper-Typenschild angegeben. Heben Sie den Kühlkörper vorsichtig aus dem Prozessorsockel. Nach dieser Aufgabe • Wenn Sie einen Kühlkörper austauschen, installieren Sie einen neuen Kühlkörper. Informationen dazu finden Sie im Abschnitt „Kühlkörper installieren“...
Seite 170: Kühlkörper Installieren
• Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem. Sehen Sie sich das Verfahren an ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 171 Ein Video zu diesem Verfahren ist auf YouTube verfügbar: https://www.youtube.com/playlist?list= PLYV5R7hVcs-DrpxDWLMfgtXO4O6BVYTim Anmerkung: Legen Sie die folgenden Schraubendreher bereit, damit Sie die entsprechenden Schrauben ordnungsgemäß installieren und entfernen können. Liste der Drehmomentschraubendrehertypen Schraubentyp T20-Torx-Schraubendreher T20-Torx-Schraube Vorgehensweise Schritt 1. Gehen Sie abhängig vom tatsächlichen Szenario wie folgt vor. Wenn Sie einen Prozessor austauschen und den Kühlkörper weiterverwenden: 1.
Seite 172: Prozessor Installieren
• Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem. Anmerkungen: ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 173: Netzschnittstellenplatine Austauschen
• Der Kühlkörper, der Prozessor und der Prozessorträger für Ihr System unterscheiden sich möglicherweise von den in den Abbildungen dargestellten Komponenten. • Eine Liste der für Ihren Server unterstützten Prozessoren finden Sie unter https://serverproven.lenovo.com Alle Prozessoren auf der Systemplatine (Systemplatinenbaugruppe) müssen dieselbe Geschwindigkeit, dieselbe Anzahl an Kernen und dieselbe Frequenz aufweisen.
Seite 174: Netzschnittstellenplatine Entfernen
Ein Video zu diesem Verfahren ist auf YouTube verfügbar: https://www.youtube.com/playlist?list= PLYV5R7hVcs-DrpxDWLMfgtXO4O6BVYTim Abbildung 98. Entfernen der Netzschnittstellenplatine Schritt 1. Entfernen Sie die zwei Schrauben von der Netzschnittstellenplatine. Schritt 2. Ziehen Sie die Netzschnittstellenplatine aus dem Systemplatinen-Einbaurahmen heraus. ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 175: Netzschnittstellenplatine Installieren
Wenn Sie angewiesen werden, die alte Netzschnittstellenplatine zurückzugeben, befolgen Sie alle Verpackungsanweisungen und verwenden Sie das mitgelieferte Verpackungsmaterial. Netzschnittstellenplatine installieren Hier erfahren Sie, wie Sie die Netzschnittstellenplatine installieren. Achtung: • Lesen Sie „Installationsrichtlinien“ auf Seite 47 „Sicherheitsprüfungscheckliste“ auf Seite 48, um sicherzustellen, dass Sie sicher arbeiten.
Seite 176: Rack-Verriegelungen Austauschen
Ein Video zu diesem Verfahren ist auf YouTube verfügbar: https://www.youtube.com/playlist?list= PLYV5R7hVcs-DrpxDWLMfgtXO4O6BVYTim Vorgehensweise Schritt 1. Wenn der Server mit Sicherheitsfrontblende installiert ist, müssen Sie diese zuerst entfernen. Informationen dazu finden Sie im Abschnitt „Sicherheitsfrontblende entfernen“ auf Seite 195. ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 177: Rack-Verriegelungen Installieren
Schritt 2. Entfernen Sie an jeder Seite des Servers die zwei Schrauben, die die Rack-Verriegelung befestigen. Abbildung 100. Entfernen der Schrauben der Rack-Verriegelung Schritt 3. Entfernen Sie wie dargestellt an jeder Seite des Servers die Rack-Verriegelung vom Gehäuse. Abbildung 101. Entfernen der Rack-Verriegelung Nach dieser Aufgabe Wenn Sie angewiesen werden, die alten Rack-Verriegelungen zurückzugeben, befolgen Sie alle Verpackungsanweisungen und verwenden Sie das mitgelieferte Verpackungsmaterial.
Seite 178 Schritt 2. Richten Sie wie dargestellt an jeder Seite des Servers die Rack-Verriegelung mit dem Stift am Gehäuse aus. Drücken Sie dann die Rack-Verriegelung an das Gehäuse und schieben Sie es wie gezeigt leicht nach vorne. Abbildung 102. Installation der Rack-Verriegelung ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 179: Raid-Flash-Stromversorgungsmodul Austauschen
228. RAID-Flash-Stromversorgungsmodul austauschen Das RAID-Flash-Stromversorgungsmodul schützt den Cachespeicher auf dem installierten RAID-Adapter. Sie können ein RAID-Flash-Stromversorgungsmodul bei Lenovo erwerben. Verwenden Sie diese Informationen, um das RAID-Flash-Stromversorgungsmodul zu entfernen und zu installieren. Hier finden Sie eine Liste der unterstützten Zusatzeinrichtungen: https://serverproven.lenovo.com RAID-Flash-Stromversorgungsmodule können auf dem Gehäuse, dem Systemplatinen-Einbaurahmen oder...
Seite 180: Raid-Flash-Stromversorgungsmodul Vom Gehäuse Entfernen
Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem. Sehen Sie sich das Verfahren an Ein Video zu diesem Verfahren ist auf YouTube verfügbar: https://www.youtube.com/playlist?list= PLYV5R7hVcs-DrpxDWLMfgtXO4O6BVYTim Vorgehensweise ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 181: Raid-Flash-Stromversorgungsmodul Im Gehäuse Installieren
Schritt 1. Entfernen Sie die obere Abdeckung. Siehe „Obere Abdeckung entfernen“ auf Seite 225. Schritt 2. Ziehen Sie das Kabel vom RAID-Flash-Stromversorgungsmodul ab. Schritt 3. Entfernen Sie das RAID-Flash-Stromversorgungsmodul vom Gehäuse. Abbildung 105. Entfernen des RAID-Flash-Stromversorgungsmoduls vom Gehäuse Öffnen Sie die Halteklammer an der Halterung des RAID-Flash-Stromversorgungsmoduls. Nehmen Sie das RAID-Flash-Stromversorgungsmodul aus der Halterung.
Seite 182 Entnehmen Sie anschließend das RAID-Flash-Stromversorgungsmodul aus der Schutzhülle und legen Sie es auf eine antistatische Oberfläche. Schritt 2. Falls der Server mit einem Einbaurahmen geliefert wird, der die Position des RAID-Flash- Stromversorgungsmoduls im Gehäuse abdeckt, entfernen Sie diesen zuerst. Abbildung 107. Einbaurahmen entfernen ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 183 Schritt 3. Falls der Server nicht über eine Halterung für das RAID-Flash-Stromversorgungsmodul am Gehäuse verfügt, müssen Sie zunächst eine solche installieren. Abbildung 108. Halterung für RAID-Flash-Stromversorgungsmodul installieren Schritt 4. Installieren Sie das RAID-Flash-Stromversorgungsmodul im Gehäuse. Abbildung 109. Installation des RAID-Flash-Stromversorgungsmoduls im Gehäuse Öffnen Sie die Halteklammer an der Halterung.
Seite 184: Raid-Flash-Stromversorgungsmodul Vom Systemplatinen-Einbaurahmen Entfernen
Sehen Sie sich das Verfahren an Ein Video zu diesem Verfahren ist auf YouTube verfügbar: https://www.youtube.com/playlist?list= PLYV5R7hVcs-DrpxDWLMfgtXO4O6BVYTim Vorgehensweise Schritt 1. Entfernen Sie die obere Abdeckung. Siehe „Obere Abdeckung entfernen“ auf Seite 225. Schritt 2. Ziehen Sie das Kabel vom RAID-Flash-Stromversorgungsmodul ab. ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 185 Schritt 3. Entfernen Sie das RAID-Flash-Stromversorgungsmodul vom Systemplatinen-Einbaurahmen. Abbildung 110. Entfernen des RAID-Flash-Stromversorgungsmoduls vom Systemplatinen-Einbaurahmen Öffnen Sie die Halteklammer an der Halterung des RAID-Flash-Stromversorgungsmoduls. Nehmen Sie das RAID-Flash-Stromversorgungsmodul aus der Halterung. Schritt 4. Entfernen Sie die Halterung des RAID-Flash-Stromversorgungsmoduls wie dargestellt (sofern erforderlich).
Seite 186: Raid-Flash-Stromversorgungsmodul Am Systemplatinen-Einbaurahmen Installieren
Entnehmen Sie anschließend das RAID-Flash-Stromversorgungsmodul aus der Schutzhülle und legen Sie es auf eine antistatische Oberfläche. Schritt 2. Falls der Server mit einem Einbaurahmen geliefert wird, der die Position des RAID-Flash- Stromversorgungsmoduls am Systemplatinen-Einbaurahmen abdeckt, entfernen Sie diesen zuerst. Abbildung 112. Einbaurahmen entfernen ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 187 Schritt 3. Falls der Server nicht über eine Halterung für das RAID-Flash-Stromversorgungsmodul am Systemplatinen-Einbaurahmen verfügt, müssen Sie zunächst einen solchen installieren. Abbildung 113. Halterung für RAID-Flash-Stromversorgungsmodul installieren Schritt 4. Installieren Sie das RAID-Flash-Stromversorgungsmodul am Systemplatinen-Einbaurahmen. Abbildung 114. Installation des RAID-Flash-Stromversorgungsmoduls am Systemplatinen-Einbaurahmen Öffnen Sie die Halteklammer an der Halterung.
Seite 188: Raid-Flash-Stromversorgungsmodul Von Der Adapterkarte Entfernen
Abbildung 115. Entfernen der RAID-Superkondensatorbaugruppe von der Adapterkarte Drehen Sie die Verriegelung an der Adapterhalterung in die offene Position. Entfernen Sie die RAID-Flash-Stromversorgungsmodul-Baugruppe von der Adapterkarte. Öffnen Sie die Halteklammer an der Halterung des RAID-Flash-Stromversorgungsmoduls. Nehmen Sie das RAID-Flash-Stromversorgungsmodul aus der Halterung. ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 189: Raid-Flash-Stromversorgungsmodul Auf Der Adapterkarte Installieren
Nach dieser Aufgabe Wenn Sie angewiesen werden, das alte RAID-Flash-Stromversorgungsmodul zurückzugeben, befolgen Sie alle Verpackungsanweisungen und verwenden Sie das mitgelieferte Verpackungsmaterial. RAID-Flash-Stromversorgungsmodul auf der Adapterkarte installieren Mithilfe dieser Informationen können Sie das RAID-Flash-Stromversorgungsmodul auf der Adapterkarte installieren. Zu dieser Aufgabe Achtung: •...
Seite 190: Laufwerkbaugruppe An Der Rückseite Austauschen
Mithilfe der Informationen in diesem Abschnitt können Sie die Laufwerkbaugruppe an der Rückseite entfernen und installieren. Hintere 2,5-Zoll-Laufwerkbaugruppe entfernen Mithilfe dieser Informationen können Sie die hintere 2,5-Zoll-Laufwerkbaugruppe entfernen. Zu dieser Aufgabe Im Folgenden wird gezeigt, wie Sie die hintere 2,5-Zoll-Laufwerkbaugruppe entfernen. ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 191 Achtung: • Lesen Sie „Installationsrichtlinien“ auf Seite 47 „Sicherheitsprüfungscheckliste“ auf Seite 48, um sicherzustellen, dass Sie sicher arbeiten. • Schalten Sie für diese Aufgabe den Server aus und ziehen Sie alle Netzkabel ab. • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen.
Seite 192: Hintere 2,5-Zoll-Laufwerkbaugruppe Installieren
Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem. Sehen Sie sich das Verfahren an Ein Video zu diesem Verfahren ist auf YouTube verfügbar: https://www.youtube.com/playlist?list= PLYV5R7hVcs-DrpxDWLMfgtXO4O6BVYTim ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 193 Vorgehensweise Schritt 1. Berühren Sie mit der antistatischen Schutzhülle, in der sich die hintere Laufwerkhalterung befindet, eine unlackierte Oberfläche an der Außenseite des Servers. Nehmen Sie anschließend die hintere Laufwerkhalterung aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche. Schritt 2.
Seite 194 Schritt 5. Installieren Sie die Luftführung wie dargestellt in der hinteren Laufwerkhalterung. Abbildung 121. Installation der Luftführung Richten Sie die Kante der Luftführung an der Kerbe der Laufwerkhalterung aus. Drücken Sie die Luftführung nach unten, bis sie ordnungsgemäß eingesetzt ist. ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 195: Hintere 7-Mm-Laufwerkbaugruppe Entfernen
Schritt 6. Richten Sie die Stifte an der hinteren Laufwerkhalterung an der entsprechenden Öffnung und am Schlitz im Gehäuse aus. Senken Sie die hintere Laufwerkhalterung anschließend in das Gehäuse ab, bis sie richtig eingesetzt ist. Abbildung 122. Installation der hinteren Hot-Swap-Laufwerkhalterung Schritt 7.
Seite 196 • Die Anschlüsse auf Ihrer Systemplatinenbaugruppe sehen ggf. anders als in der Abbildung aus, aber die Vorgehensweise für das Entfernen ist die gleiche. 1. Drücken Sie den Lösehebel, um den Anschluss zu lösen. 2. Trennen Sie den Anschluss von der Kabelbuchse. Abbildung 123. Abziehen der Kabel von der Systemplatinenbaugruppe ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 197: Hintere 7-Mm-Laufwerkbaugruppe Installieren
Schritt 4. Heben Sie die hintere Laufwerkhalterung aus dem Gehäuse. Abbildung 124. Entfernen der hinteren Hot-Swap-Laufwerkhalterung Schritt 5. Wenn die hintere Rückwandplatine wieder verwendet werden soll, entfernen Sie diese. Siehe „Rückwandplatinen für 7-mm-Laufwerke entfernen“ auf Seite Nach dieser Aufgabe Wenn Sie angewiesen werden, die alte hintere Laufwerkhalterung zurückzugeben, befolgen Sie genau alle Verpackungsanweisungen und verwenden Sie das gelieferte Verpackungsmaterial.
Seite 198: Adapterkarte Austauschen
2. Schließen Sie den Austausch von Komponenten ab, Informationen dazu finden Sie im Abschnitt „Austausch von Komponenten abschließen“ auf Seite 228. Adapterkarte austauschen Verwenden Sie diese Informationen, um eine Adapterkarte zu entfernen und zu installieren. Es gibt verschiedene Konfigurationstypen von Adapterkartenbaugruppen. ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 199 Tabelle 27. Typen von Adapterhalterung Übersicht über Adapterhalterungen Flach (LP) Flach mit voller Höhe (LP-FH) Flach mit einer Abdeckblende Kapitel 5 Prozeduren beim Hardwareaustausch...
Seite 200: Adapterkarte Entfernen
Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem. Sehen Sie sich das Verfahren an Ein Video zu diesem Verfahren ist auf YouTube verfügbar: https://www.youtube.com/playlist?list= PLYV5R7hVcs-DrpxDWLMfgtXO4O6BVYTim Vorgehensweise ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 201 Schritt 1. Entfernen Sie die obere Abdeckung. Siehe „Obere Abdeckung entfernen“ auf Seite 225. Schritt 2. Wenn auf der Adapterkarte ein PCIe-Adapter installiert ist, notieren Sie sich zuerst die Kabelanschlüsse. Ziehen Sie dann alle Kabel vom PCIe-Adapter ab. Schritt 3. Drücken Sie die zwei Verriegelungen an beiden Enden gleichzeitig und heben Sie sie vorsichtig an den zwei Verriegelungen aus dem Gehäuse.
Seite 202 Entfernen Sie die Adapterkarte. Nach dieser Aufgabe 1. Wenn Sie angewiesen werden, die alte Adapterkarte zurückzugeben, befolgen Sie alle Verpackungsanweisungen und verwenden Sie das mitgelieferte Verpackungsmaterial. 2. Entfernen Sie die hintere Wandhalterung, wenn Sie eine Nicht-LP-FH-Adapterkartenbaugruppe installieren möchten. ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 203: Adapterkarte Installieren
Abbildung 128. Entfernen der hinteren Wandhalterung Adapterkarte installieren Mithilfe dieser Informationen können Sie eine Adapterkarte installieren. Zu dieser Aufgabe Die Adapaterkartenbaugruppe, die Sie installieren möchten, unterscheidet sich möglicherweise von den Abbildungen unten, jedoch ist die Installationsmethode dieselbe. Das folgende Beispiel zeigt die LP+FH- Adapterkartenbaugruppe.
Seite 204 151. Schließen Sie die Kabel dann wieder gemäß Ihren Notizen an die PCIe- Adapter auf der Adapterkarte an. Alternativ finden Sie weitere Informationen über Ihre Konfigurationsoptionen in Kapitel 6 „Interne Kabelführung“ auf Seite 231 im Abschnitt zur Kabelführung. ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 205: Sicherheitsfrontblende Austauschen
Schritt 4. Positionieren Sie die Adapterkartenbaugruppe auf dem Gehäuse. Richten Sie die Kunststoffklammer und die beiden Stifte an der Halterung mit dem Führungsstift und den zwei Öffnungen am Gehäuse aus und richten Sie die Adapterkarte an den Adaptersteckplatz auf der Systemplatine aus.
Seite 206 Achtung: Bevor Sie das Rack mit installiertem Server versenden, bringen Sie die Sicherheitsfrontblende wieder an und lassen Sie sie einrasten. Abbildung 132. Entfernen der Sicherheitsfrontblende Drücken Sie auf den Entriegelungshebel. Drehen Sie die Sicherheitsfrontblende nach außen, um sie aus dem Gehäuse zu entfernen. ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 207: Sicherheitsfrontblende Installieren
Sicherheitsfrontblende installieren Installieren Sie mithilfe dieser Informationen die Sicherheitsfrontblende. Zu dieser Aufgabe Achtung: Lesen Sie „Installationsrichtlinien“ auf Seite 47 „Sicherheitsprüfungscheckliste“ auf Seite um sicherzustellen, dass Sie sicher arbeiten. Sehen Sie sich das Verfahren an Ein Video zu diesem Verfahren ist auf YouTube verfügbar: https://www.youtube.com/playlist?list= PLYV5R7hVcs-DrpxDWLMfgtXO4O6BVYTim Vorgehensweise...
Seite 208 Halten Sie den blauen Entriegelungshebel gedrückt. Drehen Sie die Sicherheitsblende nach innen, bis die linke Seite einrastet. Schritt 4. Verwenden Sie den Schlüssel, um die Sicherheitsfrontblende in der geschlossenen Position zu verriegeln. Abbildung 135. Sicherheitsfrontblende verriegeln ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 209: Serielles Anschlussmodul Austauschen
Serielles Anschlussmodul austauschen Mithilfe der Informationen in diesem Abschnitt können Sie ein serielles Anschlussmodul entfernen und installieren. Serielles Anschlussmodul entfernen Mithilfe der Informationen in diesem Abschnitt können Sie ein serielles Anschlussmodul entfernen. Zu dieser Aufgabe Achtung: • Lesen Sie „Installationsrichtlinien“ auf Seite 47 „Sicherheitsprüfungscheckliste“...
Seite 210 Abbildung 137. Entfernen der Adapterkartenhalterung Öffnen Sie die Sicherung. Entfernen Sie das serielle Anschlussmodul von der Adapterhalterung. Schritt 5. (Optional) Wenn Sie die Halterung des seriellen Anschlusses austauschen müssen, trennen Sie das serielle Anschlusskabel mit einem 5-mm-Schraubenschlüssel von der Halterung. ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 211: Serielles Anschlussmodul Installieren
Abbildung 138. Zerlegen des seriellen Anschlussmoduls Lösen Sie die zwei Schrauben. Ziehen Sie das serielle Anschlusskabel aus der Halterung heraus. Nach dieser Aufgabe 1. Installieren Sie ein neues serielles Anschlussmodul, einen PCIe-Adapter oder eine Halterung für einen PCIe-Steckplatz, um die Position abzudecken. Informationen dazu finden Sie unter „Serielles Anschlussmodul installieren“...
Seite 212 Öffnen Sie die Sicherung am Adapterrahmen. Installieren Sie das serielle Anschlussmodul an der Adapterhalterung. Schließen Sie die Sicherung und stellen Sie sicher, dass das serielle Anschlussmodul sicher installiert ist. Schritt 4. Installieren Sie die Adapterkartenbaugruppe im Server. ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 213 Abbildung 141. Installieren der Adapterkartenbaugruppe Schritt 5. Verbinden Sie das Kabel des seriellen Anschlussmoduls mit dem Anschluss für das serielle Anschlussmodul auf der Systemplatine. Informationen zur Position des Anschlusses für das serielle Anschlussmodul finden Sie unter „Anschlüsse auf der Systemplatinenbaugruppe“ auf Seite Nach dieser Aufgabe 1.
Seite 214: Systemplatinenbaugruppe Austauschen (Nur Qualifizierte Kundendiensttechniker)
Führen Sie die Anweisungen in diesem Abschnitt aus, um die Systemplatinenbaugruppe zu entfernen und zu installieren. Wichtig: • Diese Aufgabe muss von qualifizierten Kundendiensttechnikern durchgeführt werden, die von Lenovo Service zertifiziert sind. Versuchen Sie nicht, sie ohne eine passende Schulung und Qualifikation zu entfernen oder zu installieren.
Seite 215 Abbildung 142. Aufbau der Systemplatinenbaugruppe System-E/A-Platine Firmware- und RoT-Sicherheitsmodul Prozessorplatine Lüfterplatine Netzschnittstellenplatine Informationen zum Installieren und Entfernen der Lüfterplatine und der Netzschnittstellenplatine finden Sie unter „Lüfterplatine austauschen“ auf Seite 90 „Netzschnittstellenplatine austauschen“ auf Seite 163. Informationen zum Installieren und Entfernen von RoT-Modul, E/A-Platine und Prozessorplatine finden Sie unter: Kapitel 5 Prozeduren beim Hardwareaustausch...
Seite 216: Firmware- Und Rot-Sicherheitsmodul Entfernen
Security Module (Firmware- und RoT-Sicherheitsmodul) zu entfernen. Zu dieser Aufgabe Wichtig: Diese Aufgabe muss von qualifizierten Kundendiensttechnikern durchgeführt werden, die von Lenovo Service zertifiziert sind. Versuchen Sie nicht, sie ohne eine passende Schulung und Qualifikation zu entfernen oder zu installieren. Achtung: •...
Seite 217: Firmware- Und Rot-Sicherheitsmodul Installieren
Zu dieser Aufgabe Wichtig: Diese Aufgabe muss von qualifizierten Kundendiensttechnikern durchgeführt werden, die von Lenovo Service zertifiziert sind. Versuchen Sie nicht, sie ohne eine passende Schulung und Qualifikation zu entfernen oder zu installieren. (Nur qualifizierte Lenovo Kundendiensttechniker) Aktualisieren Sie nach dem Austausch des Firmware- und RoT-Sicherheitsmodul die UEFI-Firmware auf die vom Server unterstützte spezifische Version.
Seite 218 Senken Sie das Firmware- und RoT-Sicherheitsmodul auf die System-E/A-Platine und stellen Sie sicher, dass der Anschluss am Modul ordnungsgemäß im Steckplatz auf der System-E/A-Platine eingesetzt ist. Ziehen Sie die zwei Schrauben fest, um das Firmware- und RoT-Sicherheitsmodul zu befestigen. ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 219: Tpm Ausblenden
Gehen Sie wie folgt vor, um TPM zu deaktivieren: 1. Laden Sie herunter und installieren Sie Lenovo XClarity Essentials OneCLI. Rufen Sie die folgende Website auf, um Lenovo XClarity Essentials OneCLI herunterzuladen: https://datacentersupport.lenovo.com/solutions/HT116433 2. Führen Sie den folgenden Befehl aus: OneCli.exe config set TrustedComputingGroup.HideTPMfromOS "Yes"...
Seite 220: Tpm-Firmware Aktualisieren
Gehen Sie wie folgt vor, um die TPM-Firmware zu aktualisieren: 1. Laden Sie herunter und installieren Sie Lenovo XClarity Essentials OneCLI. Rufen Sie die folgende Website auf, um Lenovo XClarity Essentials OneCLI herunterzuladen: https://datacentersupport.lenovo.com/solutions/HT116433 2. Führen Sie den folgenden Befehl aus:...
Seite 221: Sicheren Uefi-Start Aktivieren
So aktivieren Sie den sicheren UEFI-Start von Lenovo XClarity Essentials OneCLI: 1. Laden Sie herunter und installieren Sie Lenovo XClarity Essentials OneCLI. Rufen Sie die folgende Website auf, um Lenovo XClarity Essentials OneCLI herunterzuladen: https://datacentersupport.lenovo.com/solutions/HT116433 2. Führen Sie den folgenden Befehl aus, um einen sicheren Start zu aktivieren: OneCli.exe config set SecureBootConfiguration.SecureBootSetting Enabled --bmc <userid>:<password>@<ip_...
Seite 222: System-E/A-Platine Oder Prozessorplatine Entfernen
Zu dieser Aufgabe Wichtig: • Diese Aufgabe muss von qualifizierten Kundendiensttechnikern durchgeführt werden, die von Lenovo Service zertifiziert sind. Versuchen Sie nicht, sie ohne eine passende Schulung und Qualifikation zu entfernen oder zu installieren. • Wenn Sie die Systemplatinenbaugruppe austauschen, müssen Sie den Server immer auf die neueste Firmware aktualisieren oder die zuvor vorhandene Firmware wiederherstellen.
Seite 223 Vorgehensweise Schritt 1. Bereiten Sie diese Aufgabe vor. Erfassen Sie alle Systemkonfigurationsdaten, wie z. B. die Lenovo XClarity Controller-IP- Adressen, die elementaren Produktdaten (VPD) sowie den Maschinentyp, die Modellnummer, die Seriennummer, die UUID (Universally Unique Identifier) und die Systemkennnummer des Servers.
Seite 224 (nur für Austausch der Prozessorplatine) • „Adapterkarte entfernen“ auf Seite 190 • „OCP-Modul entfernen“ auf Seite 147 Ziehen Sie die Netzteile ein wenig heraus. Stellen Sie sicher, dass sie von der Systemplatinenbaugruppe getrennt werden. Schritt 2. Entfernen Sie die Systemplatinenbaugruppe. ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 225 Abbildung 146. Entfernen der Systemplatinenbaugruppe Heben Sie den Hebegriff und den Entriegelungsstift gleichzeitig an und schieben Sie die Systemplatine zur Vorderseite des Servers. Heben Sie die Systemplatinenbaugruppe aus dem Gehäuse. Schritt 3. Entfernen Sie die Lüfterplatine und die Netzschnittstellenplatine von der Prozessorplatine. Hinweise hierzu finden Sie in den Abschnitten „Lüfterplatine entfernen“...
Seite 226: System-E/A-Platine Oder Prozessorplatine Installieren
• Informationen zum Recyceln der Komponente finden Sie unter „Systemplatinenbaugruppe zum Recyceln zerlegen“ auf Seite 353. System-E/A-Platine oder Prozessorplatine installieren Führen Sie die Anweisungen in diesem Abschnitt aus, um die System-E/A-Platine oder Prozessorplatine zu installieren. Zu dieser Aufgabe Wichtig: ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 227 • Diese Aufgabe muss von qualifizierten Kundendiensttechnikern durchgeführt werden, die von Lenovo Service zertifiziert sind. Versuchen Sie nicht, sie ohne eine passende Schulung und Qualifikation zu entfernen oder zu installieren. Achtung: • Lesen Sie „Installationsrichtlinien“ auf Seite 47 „Sicherheitsprüfungscheckliste“ auf Seite 48, um sicherzustellen, dass Sie sicher arbeiten.
Seite 228 Sicherheitsmodul, das Sie von der alten System-E/A-Platine entfernt haben, auf der neuen System-E/A-Platine. Siehe „Firmware- und RoT-Sicherheitsmodul installieren“ auf Seite 207. Schritt 5. Installieren Sie die microSD-Karte ( „MicroSD-Karte installieren“ auf Seite 145). Schritt 6. Installieren Sie die Systemplatinenbaugruppe im Server. ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 229 Abbildung 149. Installieren der Systemplatinenbaugruppe Halten Sie zum Einsetzen der Systemplatine in das Gehäuse gleichzeitig den Hebegriff und den Entriegelungsstift Schieben Sie die Systemplatine zur Rückseite des Servers, bis sie einrastet. Überprüfen Sie Folgendes: • Die hinteren Anschlüsse auf der neuen Systemplatine sind in den entsprechenden Öffnungen auf der Rückseite eingesetzt.
Seite 230: Vpd (Elementare Produktdaten) Aktualisieren
• Lenovo XClarity Essentials OneCLI-Befehle Lenovo XClarity Provisioning Manager verwenden Schritte: 1. Starten Sie den Server und drücken Sie Taste gemäß den Anweisungen auf dem Bildschirm. Die Lenovo XClarity Provisioning Manager-Schnittstelle wird standardmäßig angezeigt. 2. Wählen Sie Systemübersicht aus. Die Registerkarte „Systemzusammenfassung“ wird angezeigt.
Seite 231: Systemlüfter Austauschen
Lenovo XClarity Essentials OneCLI-Befehle verwenden • Maschinentyp aktualisieren onecli config set SYSTEM_PROD_DATA.SysInfoProdName <m/t_model> [access_method] • Seriennummer aktualisieren onecli config set SYSTEM_PROD_DATA.SysInfoSerialNum <s/n> [access_method] • Systemmodell aktualisieren onecli config set SYSTEM_PROD_DATA.SysInfoProdIdentifier <system model> [access_method] onecli config set SYSTEM_PROD_DATA.SysInfoProdIdentifierEx <system model> --override [access_method] •...
Seite 232: Systemlüfter Entfernen
Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem. Sehen Sie sich das Verfahren an Ein Video zu diesem Verfahren ist auf YouTube verfügbar: https://www.youtube.com/playlist?list= PLYV5R7hVcs-DrpxDWLMfgtXO4O6BVYTim Vorgehensweise Schritt 1. Entfernen Sie die obere Abdeckung. Siehe „Obere Abdeckung entfernen“ auf Seite 225. ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 233: Systemlüfter Installieren
Schritt 2. Fassen Sie die Lüfterlaschen an beiden Enden des Systemlüfters und heben Sie den Systemlüfter vorsichtig aus dem Server. Abbildung 150. Entfernen des Systemlüfters Nach dieser Aufgabe 1. Installieren Sie einen neuen Systemlüfter oder eine Abdeckblende für Lüfter, um die Lüfterposition abzudecken.
Seite 234 Schritt 1. Berühren Sie mit der antistatischen Schutzhülle, in der sich der Systemlüfter befindet, eine unlackierte Oberfläche an der Außenseite des Servers. Entnehmen Sie anschließend den Systemlüfter aus der Schutzhülle und legen Sie ihn auf eine antistatische Oberfläche. Schritt 2. Installieren Sie den Systemlüfter. Abbildung 151. Installation des Systemlüfters ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 235: Obere Abdeckung Austauschen
Nach dieser Aufgabe Schließen Sie den Austausch von Komponenten ab, Informationen dazu finden Sie im Abschnitt „Austausch von Komponenten abschließen“ auf Seite 228. Obere Abdeckung austauschen Führen Sie die Anweisungen in diesem Abschnitt aus, um die obere Abdeckung zu entfernen und zu installieren.
Seite 236: Obere Abdeckung Installieren
Tauschen Sie ggf. Zusatzeinrichtungen aus oder bringen Sie eine neue obere Abdeckung an. Informationen dazu finden Sie im Abschnitt „Obere Abdeckung installieren“ auf Seite 226. Obere Abdeckung installieren Führen Sie die Anweisungen in diesem Abschnitt aus, um die obere Abdeckung zu installieren. Zu dieser Aufgabe ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 237 S033 Vorsicht: Gefährliche Energie. Spannungen mit gefährlicher Energie können bei einem Kurzschluss mit Metall dieses so erhitzen, dass es schmilzt und/oder spritzt und somit Verbrennungen und/oder einen Brand verursachen kann. S014 Vorsicht: Gefährliche Spannungen und Energien. Die mit entsprechenden Etikett gekennzeichneten Abdeckungen dürfen nur von einem qualifizierten Kundendiensttechniker entfernt werden.
Seite 238: Austausch Von Komponenten Abschließen
Sie im Abschnitt „Austausch von Komponenten abschließen“ auf Seite 228. Austausch von Komponenten abschließen Lesen Sie diese Prüfliste, um den Austausch von Komponenten abzuschließen. Gehen Sie wie folgt vor, um den Austausch von Komponenten abzuschließen: ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 239 „Server einschalten“ auf Seite 63.) 7. Aktualisieren Sie die Serverkonfiguration. • Laden Sie die neuesten Einheitentreiber herunter und installieren Sie sie: http:// datacentersupport.lenovo.com • Aktualisieren Sie die Systemfirmware. Siehe „Firmware aktualisieren“ auf Seite 299. • Aktualisieren Sie die UEFI-Konfiguration. Siehe https://pubs.lenovo.com/uefi-overview.html...
Seite 240 ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 241: Kapitel 6. Interne Kabelführung
In diesem Abschnitt erfahren Sie, wo sich die Anschlüsse an elektrischen Platinen befinden und wie Sie diese identifizieren. Anschlüsse auf der Rückwandplatine für Laufwerke In diesem Abschnitt erfahren Sie, wo sich die Anschlüsse der Rückwandplatinen für Laufwerke befinden. © Copyright Lenovo 2023...
Seite 242: Laufwerke
Abbildung 155. 6 x SAS/SATA + 4 x AnyBay-Rückwandplatine SAS 2 NVMe 2–3 NVMe 0–1 SAS 1 Stromversorgung SAS 0 SAS 2 NVMe 8–9 NVMe 6–7 SAS 1 NVMe 4–5 NVMe 2–3 NVMe 0–1 Stromversorgung SAS 0 Abbildung 156. 10 x 2,5-Zoll-AnyBay-Rückwandplatine (Gen. 4) ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 243: X 2,5-Zoll-Sas/Sata-Rückwandplatine
Abbildung 157. 10 x 2,5-Zoll-AnyBay-Rückwandplatine (Gen. 5) SAS 8–9 NVMe 8–9 NVMe 6–7 SAS 4–7 Stromversorgung NVMe 4–5 NVMe 2–3 NVMe 0–1 SAS 0–3 Seitenbandanschluss 8 x 2,5-Zoll-SAS/SATA-Rückwandplatine In diesem Abschnitt erfahren Sie, wo sich die Anschlüsse an der Rückwandplatine für 8 x 2,5-Zoll-Laufwerke befinden.
Seite 244: 16 X Edsff-Rückwandplatine
16 x EDSFF-Rückwandplatine In diesem Abschnitt erfahren Sie, wo sich die Anschlüsse an der Rückwandplatine für 16 x EDSFF-Laufwerke befinden. EDSFF 0–1 EDSFF 2–3 EDSFF 4–5 EDSFF 6–7 Stromversorgung EDSFF 8–9 EDSFF 10–11 EDSFF 12–13 EDSFF 14–15 ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 245: Hintere 7-Mm-Sas/Sata/Nvme-Rückwandplatine
Hintere 7-mm-SAS/SATA/NVMe-Rückwandplatine In diesem Abschnitt erfahren Sie, wo sich die Anschlüsse an der hinteren Rückwandplatine für 7-mm- Laufwerke befinden. Abbildung 162. 7-mm-SAS/SATA/NVMe-Rückwandplatine (oben + unten) Stromversorgung Signal Hintere 2 x 2,5-Zoll-SAS/SATA/NVMe-Rückwandplatine In diesem Abschnitt erfahren Sie, wo sich die Anschlüsse an der hinteren Rückwandplatine für 2 x 2,5-Zoll- Laufwerke befinden.
Seite 246: Cff Raid/Hba-Adapter
Informationen zu den Positionen der Anschlüsse auf der Prozessorplatine finden Sie unter „Anschlüsse auf der Systemplatinenbaugruppe“ auf Seite Die Abbildung unten zeigt die Netz- und Eingangskabelführung von CFF RAID/HBA-Adaptern. Abbildung 165. Netz- und Eingangskabelführung für CFF RAID/HBA-Adapter (Gen. 3) ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 247 CFF-Netzanschluss am CFF RAID/HBA-Adapter Netzteilanschluss für internes RAID CFF-Eingang am CFF RAID/HBA-Adapter PCIe-Anschluss 7 auf der Prozessorplatine Abbildung 166. Netz- und Eingangskabelführung für CFF RAID-Adapter (Gen. 4) CFF-Netzanschluss am CFF RAID/HBA-Adapter Netzteilanschluss für internes RAID CFF-Eingang am CFF RAID/HBA-Adapter PCIe-Anschluss 7 auf der Prozessorplatine Kapitel 6 Interne Kabelführung...
Seite 248: Kabelführung Für E/A-Modul An Der Vorderseite
Servers variiert je nach Modell. Detaillierte Informationen zur Position der E/A-Komponenten an der Vorderseite für verschiedene Modelle finden Sie unter „Vorderansicht“ im Benutzerhandbuch. Abbildung 167. Kabelführung für ein E/A-Modul am 2,5-Zoll-Gehäuse VGA-Kabel VGA-Anschluss auf der Systemplatinenbaugruppe USB-Kabel USB-Anschluss an der Vorderseite der Systemplatinenbaugruppe ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 249 Kabel der Diagnoseanzeige E/A-Anschluss an der Vorderseite für Y-Kabel und FIO- Anschluss an der Systemplatinenbaugruppe Kabel für externes LCD-Diagnosegerät Externer LCD-Anschluss Hinweis auf der Systemplatinenbaugruppe Anmerkung: Der externe LCD-Anschluss ist bei bestimmten E/A-Modulen an der Vorderseite von 10 x 2,5-Zoll-Servermodellen nicht verfügbar. Kapitel 6 Interne Kabelführung...
Seite 250: Schalter Gegen Unbefugten Zugriff
Verwenden Sie diesen Abschnitt, um die Kabelführung für den Schalter gegen unbefugten Zugriff zu verstehen. Abbildung 168. Kabelführung für den Schalter gegen unbefugten Zugriff Kabel für Schalter gegen unbefugten Zugriff Anschluss des Schalters gegen unbefugten Zugriff auf der Systemplatinenbaugruppe ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 251: Raid-Flash-Stromversorgungsmodule
RAID-Flash-Stromversorgungsmodule In diesem Abschnitt wird die Kabelführung für RAID-Flash-Stromversorgungsmodule beschrieben. Positionen der RAID-Flash-Stromversorgungsmodule Verwenden Sie die folgende Abbildung und Tabelle, um die Position der RAID-Flash- Stromversorgungsmodule zu finden. Abbildung 169. RAID-Flash-Stromversorgungsmodule im Gehäuse Position Empfohlene Priorität Nutzungsszenarien RAID- Stromversorgung für CFF und SFF Flashstromversorgungsmodul im RAID/HBA Gehäuse...
Seite 252 Abbildung 170. Kabelführung der RAID-Flash-Stromversorgungsmoduls für SFF RAID/HBA-Adapter RAID-Flash-Stromversorgungsmodul RAID-Flash-Stromversorgungsanschluss auf dem RAID/HBA-Adapter ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 253 RAID-Flash-Stromversorgungsmodul RAID-Flash-Stromversorgungsanschluss auf dem RAID/HBA-Adapter Abbildung 171. Kabelführung des RAID-Flash-Stromversorgungsmoduls für CFF RAID-Adapter Ein Verlängerungskabel wird für jedes RAID-Flash-Stromversorgungsmodul zum Anschluss bereitgestellt. Schließen Sie das Kabel des RAID-Flash-Stromversorgungsmoduls wie dargestellt an den RAID-Flash- Stromversorgungsmodul-Anschluss am entsprechenden RAID-Adapter an. Kabelführung des RAID-Flash-Stromversorgungsmoduls am Adapter In den folgenden Abbildungen ist die Kabelführung der RAID-Flash-Stromversorgungsmodule am Adapter dargestellt.
Seite 254 Abbildung 172. Kabelführung des RAID-Flash-Stromversorgungsmoduls am Adapter RAID-Flash-Stromversorgungsmodul RAID-Flash-Stromversorgungsanschluss auf dem RAID/HBA-Adapter Kabelführung der RAID-Flash-Stromversorgungsmodule am Systemplatinen-Einbaurahmen In den folgenden Abbildungen ist die Kabelführung der RAID-Flash-Stromversorgungsmodule am Systemplatinen-Einbaurahmen dargestellt. ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 255 Abbildung 173. Kabelführung der RAID-Flash-Stromversorgungsmodule am Systemplatinen-Einbaurahmen RAID-Flash-Stromversorgungsmodul RAID-Flash-Stromversorgungsanschluss auf dem RAID/HBA-Adapter Abbildung 174. Netzkabelführung für RAID-Flash-Stromversorgungsmodul Kapitel 6 Interne Kabelführung...
Seite 256: Hintere Rückwandplatine Für Nvme/Sata-Laufwerke
• In den folgenden Abbildungen und Tabellen finden Sie die Onboard-Anschlüsse der Rückwandplatinen für NVMe/SATA-Laufwerke auf der Rückseite: – „Rückwandplatine für 2 x 2,5-Zoll-NVMe-Laufwerke an der Rückseite“ auf Seite 247 – „Rückwandplatine für 2 x 2,5-Zoll-SATA-Laufwerke an der Rückseite“ auf Seite 248 ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 257: Rückwandplatine Für 2 X 2,5-Zoll-Nvme-Laufwerke An Der Rückseite
Rückwandplatine für 2 x 2,5-Zoll-NVMe-Laufwerke an der Rückseite Abbildung 175. Kabelführung für hintere Rückwandplatine für 2 x 2,5-Zoll-NVMe-Laufwerke Netzteilanschluss an der hinteren Rückwandplatine • Links: Netzteilanschluss für GPU/7-mm-/hintere Rückwandplatine auf der Systemplatinenbaugruppe • Rechts: 7-mm-/Seitenbandanschluss für hintere Rückwandplatine auf der Systemplatinenbaugruppe NVMe-Anschluss 0 und 1 an der hinteren PCIe-Anschluss 1 auf der Systemplatinenbaugruppe Rückwandplatine...
Seite 258 SAS-Anschluss an der hinteren Rückwandplatine PCIe-Anschluss 8 auf der Systemplatinenbaugruppe Hinweis Anmerkung: Bei der Konfiguration von 10 x 2,5-Zoll-SATA-Laufwerken auf der Vorderseite und 2 x 2,5-Zoll- SATA-Laufwerken auf der Rückseite erfolgt die Verbindung mit dem PCIe-Anschluss 9 auf der Systemplatinenbaugruppe. ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 259: Rückwandplatine Für 7-Mm-Laufwerke
Rückwandplatine für 7-mm-Laufwerke In diesem Abschnitt finden Sie Informationen zur Kabelführung für 7-mm-Laufwerke. Informationen zu den Positionen der Anschlüsse auf der Prozessorplatine finden Sie unter „Anschlüsse auf der Systemplatinenbaugruppe“ auf Seite Abbildung 177. Kabelführung für 7-mm-SATA-Laufwerke Kapitel 6 Interne Kabelführung...
Seite 260 • Links: Netzteilanschluss für GPU/7-mm-/hintere Laufwerke Rückwandplatine auf der Systemplatinenbaugruppe • Rechts: 7-mm-/Seitenbandanschluss für hintere Rückwandplatine auf der Systemplatinenbaugruppe Signalanschluss an der Rückwandplatine für 7-mm- PCIe-Anschluss 9 auf der Systemplatinenbaugruppe Laufwerke Abbildung 178. Kabelführung für 7-mm-NVMe-Laufwerke ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 261 Netzteilanschluss auf der Rückwandplatine für 7-mm- • Links: Netzteilanschluss für GPU/7-mm-/hintere Laufwerke Rückwandplatine auf der Systemplatinenbaugruppe • Rechts: 7-mm-/Seitenbandanschluss für hintere Rückwandplatine auf der Systemplatinenbaugruppe Signalanschluss der Rückwandplatine für 7-mm- Signalanschluss der M.2/7-mm-Rückwandplatine auf Laufwerke der Systemplatinenbaugruppe Abbildung 179. Kabelführung für 7-mm-Laufwerke mit einem 8i SFF RAID-Adapter (Gen. 3/Gen. 4) Kapitel 6 Interne Kabelführung...
Seite 262 Rückwandplatine auf der Systemplatinenbaugruppe • Rechts: 7-mm-/Seitenbandanschluss für hintere Rückwandplatine auf der Systemplatinenbaugruppe Signalanschluss an der Rückwandplatine für 7-mm- C0-Anschluss am SFF RAID-Adapter Hinweis Laufwerke Anmerkung: Der SFF RAID-Adapter hier kann in Steckplatz 1 oder 2 installiert werden. ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 263: Kabelführung Der Rückwandplatine Für M.2-Laufwerke
Kabelführung der Rückwandplatine für M.2-Laufwerke In diesem Abschnitt finden Sie Informationen zur Kabelführung für die M.2-Laufwerke. • Je nach Laufwerktyp unterscheiden sich die Rückwandplatinen für M.2-Laufwerke. Daher unterscheiden sich auch Kabel, Anordnung der Anschlüsse und Kabelführung. • Informationen zu den Positionen der M.2-Anschlüsse auf der Prozessorplatine finden Sie unter „Anschlüsse auf der Systemplatinenbaugruppe“...
Seite 264 Kabelführung für PCIe 4.0-Rückwandplatine für M.2-SATA/NVMe-Laufwerke Abbildung 180. Kabelführung für PCIe 4.0-Rückwandplatine für M.2-SATA/NVMe-Laufwerke M.2-Signalanschluss PCIe-Anschlüsse 8 und 9 auf der Systemplatinenbaugruppe M.2-Netzteilanschluss M.2-Netzteilanschluss auf der Systemplatinenbaugruppe ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 265 Abbildung 181. Kabelführung für die PCIe 4.0-Rückwandplatine für M.2-SATA/NVMe-Laufwerke mit einem SFF RAID- Adapter (Gen. 3/Gen. 4) M.2-Signalanschluss C0 am SFF RAID-Adapter Hinweis M.2-Netzteilanschluss M.2-Netzteilanschluss auf der Systemplatinenbaugruppe Anmerkung: Der SFF RAID-Adapter hier kann in Steckplatz 1 oder 2 installiert werden. Kapitel 6 Interne Kabelführung...
Seite 266 Kabelführung für PCIe 3.0-Rückwandplatine für M.2-SATA/NVMe-Laufwerke Abbildung 182. Kabelführung für PCIe 3.0-Rückwandplatine für M.2-SATA-Laufwerke M.2-Signalanschluss und Netzteilanschluss PCIe-Anschluss 9 und M.2-Netzteilanschluss auf der Systemplatinenbaugruppe ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 267: Kabelführung Für Das Wasserkühlungsmodul
Abbildung 183. Kabelführung für PCIe 3.0-Rückwandplatine für M.2-NVMe-Laufwerke M.2-Signalanschluss und Netzteilanschluss M.2-Signalanschluss und M.2-Netzteilanschluss auf der Systemplatinenbaugruppe Kabelführung für das Wasserkühlungsmodul Verwenden Sie diesen Abschnitt, um die Kabelführung des Wasserkühlungsmoduls (LACM) zu verstehen. • Informationen zu den Positionen der LACM-Anschlüsse auf der Prozessorplatine finden Sie unter „Anschlüsse auf der Systemplatinenbaugruppe“...
Seite 268 Anmerkung: Stellen Sie für eine bessere Kabelführung sicher, dass das Flüssigkeitserkennungssensormodul in den Halteklammern gesichert ist. Details finden Sie in der folgenden Abbildung und unter „Lenovo Neptune(TM) Wasserkühlungsmodul installieren“ auf Seite 128. Kabelführung für das Wasserkühlungsmodul Kabel Pumpe Pumpenkabel Pumpenanschluss...
Seite 269: Netz-/Seitenbandkabelführung
Netz-/Seitenbandkabelführung Verwenden Sie diesen Abschnitt, um die Netz- und Seitenbandkabelführung für Rückwandplatinen für 2,5-Zoll-Laufwerke und die Lüfterplatine zu verstehen. Abbildung 184. Netzkabelanschluss für Rückwandplatinen für 8 x oder 10 x 2,5-Zoll-Laufwerke Netzteilanschluss auf der vorderen Rückwandplatine Netzteilanschluss für vordere Rückwandplatine auf der Systemplatinenbaugruppe Kapitel 6 Interne Kabelführung...
Seite 270 Abbildung 185. Netzkabelanschluss für Rückwandplatinen für 4 x 2,5-Zoll-Laufwerke Netzteilanschluss auf der vorderen Rückwandplatine Netzteilanschluss für vordere Rückwandplatine auf der Systemplatinenbaugruppe ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 271 Abbildung 186. Seitenband- und Netzkabelführung an der Lüfterplatine Netzteilanschluss für Lüfterplatine auf der Lüfterplatine Netzteilanschluss für Lüfterplatine auf der Systemplatinenbaugruppe Seitenbandanschluss auf der Lüfterplatine Lüfter-Seitenbandanschluss auf der Systemplatinenbaugruppe Kapitel 6 Interne Kabelführung...
Seite 272: Rückwandplatine Für 2,5-Zoll-Laufwerke (Signal)
Verwenden Sie diesen Abschnitt, um die Kabelführung für Signalkabelanschlüsse für vordere Rückwandplatinen für 4 x 2,5-Zoll-Laufwerke zu verstehen. 4 x 2,5-Zoll-SAS/SATA-Rückwandplatine Verwenden Sie diesen Abschnitt, um die Kabelführung der SAS/SATA-Rückwandplatine für das Servermodell mit 4 x 2,5-Zoll-Laufwerken an der Vorderseite zu verstehen. ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 273 • Informationen zu den Positionen der Anschlüsse auf der Prozessorplatine finden Sie unter „Anschlüsse auf der Systemplatinenbaugruppe“ auf Seite • Informationen zum Anschließen von Netzkabeln bei Rückwandplatinen für 2,5-Zoll-Laufwerke finden Sie unter „Netz-/Seitenbandkabelführung“ auf Seite 259. • Informationen zum Anschließen der Netz- und Eingangskabel für CFF RAID/HBA-Adapter finden Sie unter „CFF RAID/HBA-Adapter“...
Seite 274 , … Abbildung 187. Kabelführung bei einer integrierten Konfiguration von 4 x 2,5-Zoll-SAS/SATA-Laufwerkpositionen an der Vorderseite Tabelle 28. Zuordnung zwischen Rückwand- und Systemplatinenbaugruppenanschlüssen bei einer integrierten Konfiguration SAS auf der vorderen Rückwandplatine PCIe-Anschluss 8 auf der Systemplatinenbaugruppe ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 275 Kabelführung mit einem SFF HBA/RAID-Adapter In der folgenden Abbildung ist die Zuordnung zwischen Rückwandplatinenanschlüssen und Systemplatinenbaugruppen-/Adapteranschlüssen dargestellt, wenn ein 8i SFF HBA/RAID-Adapter (Gen. 3 oder Gen. 4) installiert ist. Anmerkung: Die SFF RAID/HBA-Adapter der Generation 3 und 4 unterscheiden sich bei ihren Anschlüssen geringfügig, die Verbindungsmethode ist jedoch ähnlich.
Seite 276 „Kabelführung mit einem SFF RAID/HBA-Adapter“ auf Seite 269 Kabelführung für integrierte Konfiguration In der folgenden Abbildung wird die Kabelführung bei einer integrierten Konfiguration von 4 x 2,5-Zoll-NVMe- ↔ ↔ ↔ Laufwerkpositionen an der Vorderseite dargestellt. Verbindungen zwischen Anschlüssen: ↔ , ... ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 277 Abbildung 189. Kabelführung für die integrierte Konfiguration von 4 x 2,5-Zoll-NVMe-Laufwerkpositionen an der Vorderseite (unter Verwendung der 4 x 2,5-Zoll-AnyBay-Rückwandplatine (Gen. 4)) Tabelle 30. Zuordnung zwischen Rückwand- und Systemplatinenbaugruppenanschlüssen bei einer integrierten Konfiguration NVMe-Anschlüsse 2-3 auf der vorderen PCIe-Anschluss 3 auf der Systemplatinenbaugruppe Rückwandplatine NVMe-Anschlüsse 0-1 auf der vorderen PCIe-Anschluss 4 auf der Systemplatinenbaugruppe...
Seite 278 Abbildung 190. Kabelführung für die integrierte Konfiguration von 4 x 2,5-Zoll-NVMe-Laufwerkpositionen an der Vorderseite (unter Verwendung der 4 x 2,5-Zoll-AnyBay-Rückwandplatine (Gen. 5)) Tabelle 31. Zuordnung zwischen Rückwand- und Systemplatinenbaugruppenanschlüssen bei einer integrierten Konfiguration NVMe-Anschlüsse 2-3 und 0-1 auf der vorderen PCIe-Anschlüsse 3 und 4 auf der Rückwandplatine Systemplatinenbaugruppe ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 279 Kabelführung mit einem SFF RAID/HBA-Adapter Anmerkung: Die SFF RAID/HBA-Adapter der Generation 3 und 4 unterscheiden sich bei ihren Anschlüssen geringfügig, die Verbindungsmethode ist jedoch ähnlich. In der folgenden Abbildung werden die SFF RAID/ HBA-Adapter der 4. Generation als Beispiel dargestellt. Abbildung 191.
Seite 280 • „Kabelführung mit einem SFF HBA/RAID-Adapter“ auf Seite 270 Kabelführung mit einem SFF HBA/RAID-Adapter In den folgenden Abbildungen und Tabellen ist die Zuordnung zwischen Rückwandplatinenanschlüssen und einem 8i SFF RAID-Adapter (Gen. 3 oder Gen. 4) dargestellt. ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 281 Anmerkung: Die SFF RAID/HBA-Adapter der Generation 3 und 4 unterscheiden sich bei ihren Anschlüssen geringfügig, die Verbindungsmethode ist jedoch ähnlich. In der folgenden Abbildung werden die SFF RAID/ HBA-Adapter der 4. Generation als Beispiel dargestellt. Abbildung 192. Kabelführung für Rückwandplatine für 4 x 2,5-Zoll-AnyBay-Laufwerke mit einem 8i SFF RAID-Adapter (Gen.
Seite 282: X 2,5-Zoll-Laufwerke An Der Vorderseite
„Kabelführung mit einem CFF HBA/RAID-Adapter“ auf Seite 275 Kabelführung für integrierte Konfiguration In den folgenden Abbildungen und Tabellen ist die Zuordnung zwischen Rückwandplatinen- und Systemplatinenbaugruppenanschlüssen bei einer integrierten Konfiguration dargestellt. ↔ ↔ ↔ ↔ Verbindungen zwischen Anschlüssen: , … ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 283: Kabelführung Mit Einem Sff Hba/Raid-Adapter
Abbildung 193. Kabelführung für integrierte Konfiguration von 8 x 2,5-Zoll-SATA-Laufwerken an der Vorderseite Tabelle 34. Zuordnung zwischen einer vorderen 8 x 2,5-Zoll-SATA-Rückwandplatine und der Systemplatinenbaugruppe bei einer integrierten Konfiguration SAS 0 und SAS 1 auf der vorderen Rückwandplatine PCIe-Anschluss 7 auf der Systemplatinenbaugruppe Kabelführung mit einem SFF HBA/RAID-Adapter In den folgenden Abbildungen und Tabellen ist die Zuordnung zwischen Rückwandplatinenanschlüssen und einem 8i oder 16i SFF HBA/RAID-Adapter (Gen.
Seite 284 Abbildung 194. Kabelführung für 8 x 2,5-Zoll-SAS/SATA-Laufwerkpositionen an der Vorderseite mit einem 8i oder 16i SFF RAID-Adapter (Gen. 4) Tabelle 35. Zuordnung zwischen einer vorderen 8 x 2,5-Zoll-SAS/SATA-Rückwandplatine und einem SFF HBA/RAID- Adapter SAS 0 und SAS 1 auf der vorderen Rückwandplatine C0 auf dem SFF HBA/RAID-Adapter ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 285 Abbildung 195. Kabelführung für 8 x 2,5-Zoll-SAS/SATA-Laufwerkpositionen an der Vorderseite mit einem 8i oder 16i SFF RAID-Adapter (Gen. 3) Tabelle 36. Zuordnung zwischen einer vorderen 8 x 2,5-Zoll-SAS/SATA-Rückwandplatine und einem SFF HBA/RAID- Adapter SAS 0 und SAS 1 auf der vorderen Rückwandplatine C0, C1 auf dem SFF HBA/RAID-Adapter Kabelführung mit einem CFF HBA/RAID-Adapter Informationen zu den Netz- und Eingangsanschlüssen des CFF RAID/HBA-Adapters finden Sie unter...
Seite 286 SAS 0 auf der vorderen Rückwandplatine C0 auf dem CFF RAID/HBA-Adapter SAS 1 auf der vorderen Rückwandplatine C1 auf dem CFF RAID/HBA-Adapter Informationen zu den Netz- und Eingangsanschlüssen des CFF RAID/HBA-Adapters finden Sie unter „CFF RAID/HBA-Adapter“ auf Seite 236. ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 287: 10 X 2,5-Zoll-Laufwerke An Der Vorderseite
Abbildung 197. Kabelführung für 8 x 2,5-Zoll-SAS/SATA-Laufwerkpositionen an der Vorderseite mit einem 8i CFF RAID/ HBA-Adapter (Gen. 3) Tabelle 38. Zuordnung zwischen einer vorderen 8 x 2,5-Zoll-SAS/SATA-Rückwandplatine und einem 8i CFF RAID/HBA- Adapter SAS 0 auf der vorderen Rückwandplatine C0 auf dem CFF RAID/HBA-Adapter SAS 1 auf der vorderen Rückwandplatine C1 auf dem CFF RAID/HBA-Adapter 10 x 2,5-Zoll-Laufwerke an der Vorderseite...
Seite 288 „Kabelführung für Servermodelle mit zehn 2,5-Zoll-AnyBay-Laufwerken und einem 16i SFF RAID/HBA- Adapter“ auf Seite 280 Kabelführung für Servermodelle mit zehn 2,5-Zoll-AnyBay-Laufwerken (integrierte NVMe-Anschlüsse) In der folgenden Abbildung ist der integrierte NVMe-Anschluss für das Servermodell mit zehn 2,5-Zoll- AnyBay-Laufwerken dargestellt. ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 289 NVMe-Anschlüsse 4-5 auf der vorderen PCIe-Anschluss 2 auf der Systemplatinenbaugruppe Rückwandplatine NVMe-Anschlüsse 2-3 und 0-1 auf der vorderen PCIe-Anschlüsse 3 und 4 auf der Rückwandplatine Systemplatinenbaugruppe NVMe-Anschlüsse 8-9 und 6-7 auf der vorderen PCIe-Anschlüsse 5 und 6 auf der Rückwandplatine Systemplatinenbaugruppe Kabelführung für Servermodelle mit zehn 2,5-Zoll-AnyBay-Laufwerken (integrierte SATA-Anschlüsse) In der folgenden Abbildung ist der integrierte SATA-Anschluss für das Servermodell mit zehn 2,5-Zoll-...
Seite 290 16i SFF RAID/HBA-Adapter dargestellt. Anmerkung: Die SFF RAID/HBA-Adapter der Generation 3 und 4 unterscheiden sich bei ihren Anschlüssen geringfügig, die Verbindungsmethode ist jedoch ähnlich. In der folgenden Abbildung werden die SFF RAID/ HBA-Adapter der 4. Generation als Beispiel dargestellt. ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 291 SAS 0 und SAS 1 auf der vorderen Rückwandplatine SFF RAID/HBA-Adapter • Gen 4: C0 • Gen. 3: C0, C1 SAS 2 auf der vorderen Rückwandplatine SFF RAID/HBA-Adapter • Gen 4: C1 • Gen. 3: C2 6 x 2,5-Zoll-SAS/SATA + 4 x 2,5-Zoll-AnyBay Verwenden Sie diesen Abschnitt, um die Kabelführung für 6 x SAS/SATA-Laufwerke an der Vorderseite und 4 AnyBay-Laufwerke an der Vorderseite mit installierter 6 x 2,5-Zoll-SAS/SATA + 4 x 2,5-Zoll-AnyBay- Rückwandplatine zu verstehen.
Seite 292 „Kabelführung mit einem CFF RAID/HBA-Adapter und 2 x 2,5-Zoll-SAS/SATA-Laufwerken an der Rückseite“ auf Seite 290 Kabelführung für integrierte Konfiguration In den folgenden Tabellen ist die Zuordnung zwischen Rückwand- und Systemplatinenbaugruppenanschlüssen bei einer integrierten Konfiguration dargestellt. ↔ ↔ ↔ ↔ Verbindungen zwischen Anschlüssen: , … ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 293 Abbildung 198. Kabelführung für integrierte NVMe-Konfiguration mit 6 x SAS/SATA-Laufwerken an der Vorderseite und 4 x AnyBay-Laufwerkpositionen an der Vorderseite Tabelle 39. Zuordnung zwischen einer vorderen AnyBay-Rückwandplatine und Systemplatinebaugruppe bei einer integrierten NVMe-Konfiguration NVMe-Anschlüsse 0-1 und 2-3 auf der vorderen PCIe-Anschlüsse 4 und 3 auf der Rückwandplatine Systemplatinenbaugruppe...
Seite 294 SAS 2 auf der vorderen Rückwandplatine PCIe-Anschluss 8 auf der Prozessorplatine Kabelführung mit einem SFF HBA/RAID-Adapter In den folgenden Tabellen ist die Zuordnung zwischen Rückwandplatinenanschlüssen und einem 16i SFF HBA/RAID-Adapter (Gen. 3 oder Gen. 4) dargestellt. ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 295 Abbildung 200. Kabelführung für 6 x SAS/SATA-Laufwerke an der Vorderseite und 4 x AnyBay-Laufwerke an der Vorderseite mit einem 16i SFF RAID-Adapter (Gen. 4) Tabelle 41. Zuordnung zwischen einer vorderen AnyBay-Rückwandplatine und einem SFF HBA/RAID-Adapter (Gen. 4) SAS 0 und SAS 1 auf der vorderen Rückwandplatine C0 auf dem SFF HBA/RAID-Adapter SAS 2 auf der vorderen Rückwandplatine C1 auf dem SFF HBA/RAID-Adapter...
Seite 296 Tabelle 42. Zuordnung zwischen einer vorderen AnyBay-Rückwandplatine und einem 16i SFF HBA/RAID-Adapter (Gen. 3) SAS 0 und SAS 1 auf der vorderen Rückwandplatine C0 und C1 auf dem SFF RAID/HBA-Adapter SAS 2 auf der vorderen Rückwandplatine C2 auf dem SFF RAID/HBA-Adapter ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 297: Kabelführung Mit Einem Cff Hba/Raid-Adapter
Kabelführung mit einem CFF HBA/RAID-Adapter Abbildung 202. Kabelführung für 6 x SAS/SATA-Laufwerke an der Vorderseite und 4 x AnyBay-Laufwerkpositionen an der Vorderseite und einen 16i CFF RAID/HBA-Adapter (Gen. 4) Tabelle 43. Zuordnung zwischen einer vorderen AnyBay-Rückwandplatine und einem 16i CFF RAID/HBA-Adapter (Gen.
Seite 298 Tabelle 44. Zuordnung zwischen einer vorderen AnyBay-Rückwandplatine und einem 16i CFF RAID/HBA-Adapter (Gen. 3) SAS 0 auf der vorderen Rückwandplatine C0 auf dem CFF RAID/HBA-Adapter SAS 1 auf der vorderen Rückwandplatine C1 auf dem CFF RAID/HBA-Adapter SAS 2 auf der vorderen Rückwandplatine C2 auf dem CFF RAID/HBA-Adapter ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 299 Anmerkung: Die 16i CFF RAID/HBA-Adapter der Generation 3 und 4 unterscheiden sich geringfügig in ihren Anschlusspositionen, die Verbindungsmethode ist jedoch ähnlich. In der folgenden Abbildung werden die 16i CFF RAID/HBA-Adapter der 4. Generation als Beispiel dargestellt. Abbildung 204. Kabelführung für 6 x SAS/SATA-Laufwerke an der Vorderseite und 4 x AnyBay-Laufwerkpositionen an der Vorderseite und einen CFF 16i RAID-Adapter (Gen.
Seite 300 CFF RAID/HBA-Adapter der 4. Generation als Beispiel dargestellt. Abbildung 205. Kabelführung für 6 x SAS/SATA-Laufwerke an der Vorderseite und 4 x AnyBay-Laufwerkpositionen an der Vorderseite und einen CFF 16i RAID-Adapter (Gen. 3/Gen. 4) mit installierten 2 x 2,5-Zoll-SAS/SATA-Laufwerken an der Rückseite ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 301 Tabelle 46. Zuordnung zwischen einer AnyBay-Rückwandplatine an der Vorderseite und einem 16i CFF RAID-Adapter (Gen. 3) mit installierten 2 x 2,5-Zoll-SAS/SATA-Laufwerken an der Rückseite SAS 0 auf der vorderen Rückwandplatine C0 auf dem CFF RAID/HBA-Adapter SAS 1 auf der vorderen Rückwandplatine C1 auf dem CFF RAID/HBA-Adapter SAS 2 auf der vorderen Rückwandplatine C2 auf dem CFF RAID/HBA-Adapter...
Seite 302 Abbildung 206. Kabelführung für 6 x SAS/SATA-Laufwerke und 2 x AnyBay-Laufwerke und 2 x NVMe-Laufwerkpositionen an der Vorderseite mit einem 8i SFF RAID-Adapter (Gen. 4) Tabelle 47. Zuordnung zwischen einer vorderen AnyBay-Rückwandplatine und einem SFF HBA/RAID-Adapter SAS 0 und SAS 1 auf der vorderen Rückwandplatine C0 auf dem SFF RAID/HBA-Adapter ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 303 Abbildung 207. Kabelführung für 6 x SAS/SATA-Laufwerke und 2 x AnyBay-Laufwerke und 2 x NVMe-Laufwerkpositionen an der Vorderseite mit einem 8i SFF RAID-Adapter (Gen. 3) Tabelle 48. Zuordnung zwischen einer vorderen AnyBay-Rückwandplatine und einem SFF HBA/RAID-Adapter SAS 0 und SAS 1 auf der vorderen Rückwandplatine C0 und C1 auf dem SFF RAID/HBA-Adapter Kapitel 6 Interne Kabelführung...
Seite 304: Kabelführung Der Rückwandplatine Für 16-Edsff-Laufwerke
SAS 1 auf der vorderen Rückwandplatine C1 auf dem CFF RAID/HBA-Adapter Kabelführung der Rückwandplatine für 16-EDSFF-Laufwerke Verwenden Sie diesen Abschnitt, um die Kabelführung der Rückwandplatine für das Servermodell mit 16 x E1.S EDSFF-Laufwerken an der Vorderseite zu verstehen. ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 305: "Anschlüsse Auf Der Systemplatinenbaugruppe" Auf Seite
Kabelführung der Rückwandplatine für 16-EDSFF-Laufwerke In der folgenden Tabelle ist die Kabelführung für Rückwandplatinen für 16-EDSFF-Laufwerke dargestellt. Informationen zu den Positionen der relevanten Anschlüsse auf der Prozessorplatine finden Sie unter „Anschlüsse auf der Systemplatinenbaugruppe“ auf Seite EDSFF 0-1, EDSFF 2-3 PCIe-Anschlüsse 1 und 2 EDSFF 4-5, EDSFF 6-7 PCIe-Anschlüsse 3 und 4...
Seite 306 EDSFF 12-13 PCIe-Anschluss 7 EDSFF 14-15 PCIe-Anschlüsse 8 und 9 ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 307: Kapitel 7. Systemkonfiguration
Netzwerk zu verbinden: 1. Starten Sie den Server. 2. Drücken Sie die in den Anweisungen auf dem Bildschirm angegebene Taste, um die Lenovo XClarity Provisioning Manager-Schnittstelle anzuzeigen. ((Weitere Informationen finden Sie im Abschnitt „Start“ in der LXPM-Dokumentation für Ihren Server unter https://sysmgt.lenovofiles.com/help/topic/...
Seite 308: Vorderen Usb-Anschluss Für Die Lenovo Xclarity Controller-Verbindung Festlegen
Vorderen USB-Anschluss für die Lenovo XClarity Controller-Verbindung festlegen Bevor Sie über den vorderen USB-Anschluss auf den Lenovo XClarity Controller zugreifen können, müssen Sie diesen USB-Anschluss für die Lenovo XClarity Controller-Verbindung konfigurieren. Serverunterstützung Überprüfen Sie Folgendes, um sicherzustellen, dass Ihr Server den Zugriff auf Lenovo XClarity Controller über den USB-Anschluss an der Vorderseite unterstützt:...
Seite 309: Firmware Aktualisieren
UpdateXpress System Packs (UXSPs) Lenovo veröffentlicht Firmware in der Regel in Form von Bündeln, die als UpdateXpress System Packs (UXSPs) bezeichnet werden. Um sicherzustellen, dass alle Firmwareaktualisierungen kompatibel sind, müssen Sie die gesamte Firmware gleichzeitig aktualisieren. Wenn Sie die Firmware für Lenovo XClarity Controller und UEFI aktualisieren, aktualisieren Sie zunächst die Firmware für Lenovo XClarity Controller.
Seite 310 (RHEL) und SUSE Linux Enterprise Server (SLES) Betriebssystemverteilungen zu unterstützen. Es sind auch maschinentypspezifische UXSPs verfügbar, die nur Firmware enthalten. Firmware-Aktualisierungstools Lesen Sie die folgende Tabelle, um das Lenovo Tool zu ermitteln, das sich am besten zum Installieren und Einrichten der Firmware eignet: Werkzeug Unterstütz-...
Seite 311 Abschnitt „Ethernet-over-USB konfigurieren“ in der XCC-Dokumentationsversion für Ihren Server unter https://sysmgt.lenovofiles.com/help/topic/lxcc_frontend/lxcc_overview.html – Wenn Sie Firmware über den Lenovo XClarity Controller aktualisieren, stellen Sie sicher, dass Sie die neuesten Einheitentreiber für das auf dem Server ausgeführte Betriebssystem heruntergeladen und installiert haben.
Seite 312: Firmware Konfigurieren
• Lenovo XClarity Administrator Wenn Sie mehrere Server mithilfe von Lenovo XClarity Administrator verwalten, können Sie die Firmware für alle verwalteten Server über diese Schnittstelle aktualisieren. Die Firmwareverwaltung wird vereinfacht, indem verwalteten Endpunkten Firmwarekonformitätsrichtlinien zugeordnet werden. Wenn Sie eine Konformitätsrichtlinie erstellen und verwalteten Endpunkten zuordnen, überwacht Lenovo XClarity...
Seite 313 Lenovo Unterstützung angewiesen wurden. Diese Einstellung verhindert, dass UEFI-Treiber für die Steckplatzeinheiten geladen werden, was negative Nebeneffekte bei Lenovo Software verursachen kann, z. B. bei Lenovo XClarity Administrator, Lenovo XClarity Essentials OneCLI und Lenovo XClarity Controller. Nebeneffekte sind beispielsweise die Unfähigkeit zum Bestimmen von Adapterkartendetails, z. B.
Seite 314: Speichermodulkonfiguration
Speichermodulkonfiguration Die Speicherleistung hängt von einigen Variablen ab, z. B. Speichermodus, Speichergeschwindigkeit, Speicherränge, Speicherbelegung und Prozessor. Informationen zum Optimieren der Speicherleistung und Speicherkonfiguration finden Sie auf der Lenovo Press-Website: https://lenovopress.lenovo.com/servers/options/memory Darüber hinaus können Sie einen Speicherkonfigurator nutzen, der unter der folgenden Adresse verfügbar ist: https://dcsc.lenovo.com/#/memory_configuration...
Seite 315: Serverkonfiguration Sichern
• Mehrere Server Verfügbare Tools: – Lenovo XClarity Administrator http://sysmgt.lenovofiles.com/help/topic/com.lenovo.lxca.doc/compute_node_image_deployment.html – Lenovo XClarity Essentials OneCLI http://sysmgt.lenovofiles.com/help/topic/toolsctr_cli_lenovo/onecli_r_uxspi_proxy_tool.html – Lenovo XClarity Integrator Bereitstellungspaket für SCCM (nur für Windows-Betriebssysteme) https://sysmgt.lenovofiles.com/help/topic/com.lenovo.lxci_deploypack_sccm.doc/dpsccm_c_endtoend_ deploy_scenario.html • Ein Server Verfügbare Tools: – Lenovo XClarity Provisioning Manager Abschnitt „Betriebssysteminstallation“ in der LXPM-Dokumentation für Ihren Server unter https:// sysmgt.lenovofiles.com/help/topic/lxpm_frontend/lxpm_product_page.html...
Seite 316 Sie können die Verwaltungsprozessorkonfiguration über die Lenovo XClarity Controller- Benutzerschnittstelle sichern. Weitere Informationen zur Sicherung der Verwaltungsprozessorkonfiguration finden Sie unter: Abschnitt „BMC-Konfiguration sichern“ in der XCC-Dokumentation für Ihren Server unter https:// sysmgt.lenovofiles.com/help/topic/lxcc_frontend/lxcc_overview.html Alternativ können Sie den Befehl von Lenovo XClarity Essentials OneCLI verwenden, um eine save Sicherung aller Konfigurationseinstellungen zu erstellen.
Seite 317: Kapitel 8. Fehlerbestimmung
Um ein Problem einzugrenzen, überprüfen Sie zuerst das Ereignisprotokoll der Anwendung, die den Server verwaltet: • Wenn Sie den Server über Lenovo XClarity Administrator verwalten, beginnen Sie mit dem Lenovo XClarity Administrator-Ereignisprotokoll. • Wenn Sie eine andere Verwaltungsanwendung verwenden, beginnen Sie mit dem Lenovo XClarity Controller-Ereignisprotokoll.
Seite 318 Schnittstellen für die Systemverwaltungssoftware, sodass Systemadministratoren und Benutzer die Fernverwaltung und -steuerung eines Servers aktivieren können. Alle Komponenten des Servers werden vom Lenovo XClarity Controller überwacht und die Ereignisse werden im Lenovo XClarity Controller-Ereignisprotokoll festgehalten. Abbildung 209. Lenovo XClarity Controller-Ereignisprotokoll Weitere Informationen zum Zugriff auf das Lenovo XClarity Controller-Ereignisprotokoll finden Sie unter: Abschnitt „Ereignisprotokolle anzeigen“...
Seite 319: Fehlerbehebung Nach Systemanzeigen Und Diagnoseanzeige
Fehlerbehebung nach Systemanzeigen und Diagnoseanzeige Im folgenden Abschnitt erhalten Sie Informationen zu den verfügbaren Systemanzeigen und der Diagnoseanzeige. Informationen zu den verfügbaren Systemanzeigen und der Diagnoseanzeige finden Sie unter „Fehlerbehebung nach Systemanzeigen und Diagnoseanzeige“ auf Seite 309. Laufwerkanzeigen Dieser Abschnitt enthält Informationen zu Anzeigen des Laufwerks.
Seite 320: Anzeigen An Der Vorderen Bedienerkonsole
Die vordere Bedienerkonsole des Servers bietet Steuerelemente, Anschlüsse und Anzeigen. Anmerkung: Für einige Modelle ist eine Diagnoseanzeige mit einer LCD-Anzeige verfügbar. Ausführliche Informationen hierzu finden Sie unter „Integrierte Diagnoseanzeige“ auf Seite 322 „Externes Diagnosegerät“ auf Seite 317. Abbildung 213. Anzeigen an der vorderen Bedienerkonsole ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 321 Mit jedem Druck der System-ID-Taste ändert sich der Status der System-ID-Anzeige. Die Anzeige kann in den dauerhaft eingeschalteten, blinkenden oder ausgeschalteten Modus geändert werden. Sie können den Status der System-ID-Anzeige auch mit dem Lenovo XClarity Controller oder einem Remote- Verwaltungsprogramm ändern, um den Server eindeutig bestimmen zu können, wenn mehrere Server vorhanden sind.
Seite 322: Netzteilanzeigen
Status Farbe Beschreibung Aktion Gelb Auf dem Server wurde ein Fehler erkannt. • Prüfen Sie das Lenovo XClarity Controller- Ursachen können einer oder mehrere der Ereignisprotokoll und das folgenden Fehler sein: Systemereignisprotokoll, um die genaue • Ein Lüfterfehler Fehlerursache zu bestimmen.
Seite 323: Anzeigen An Der Systemplatinenbaugruppe
Standby-Netzteil in den Status „Aktiv“, um den Server mit ausreichend Strom zu versorgen. Um den Nullausgabemodus zu deaktivieren, melden Sie sich bei der Lenovo XClarity Controller-Webschnittstelle an, wählen Sie Serverkonfiguration ➙ Stromversorgungsrichtlinie aus, deaktivieren Sie Nullausgabemodus und klicken Sie dann auf Übernehmen.
Seite 324 Eine System-ID-Taste mit Anzeige befindet sich auch an Anzeige (blau) den Server eindeutig bestimmen. der Vorderseite des Servers. Sie können die System-ID- Taste drücken, um die ID-Anzeigen an der Vorder- und Rückseite ein-/auszuschalten oder blinken zu lassen. ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 325 Firmware- und RoT-Sicherheitsmodul ordnungsgemäß installiert sind. (Nur qualifizierte Kundendiensttechniker) Falls erforderlich, installieren Sie sie erneut. 3. Sollte das Problem weiterhin bestehen, wenden Sie sich an den Lenovo Support. Die Systemstatusanzeige gibt • Wenn die Systemstatusanzeige mindestens 5 Minuten Systemstatusanzeige den Funktionsstatus des schnell blinkt und ein Einschalten nicht möglich ist,...
Seite 326: Anzeigen Für Xcc-Systemmanagement-Anschluss
Video zu den Blinkstatus der FFDC-Protokoll und tauschen Sie die Anzeige ist verfügbar unter: Prozessorplatine aus. YouTube 4. Wenn das Problem weiterhin bestehen bleibt, wenden Sie sich an den Lenovo Support. FPGA- Die FPGA- Wenn die FPGA-Überwachungssignalanzeige dauerhaft Überwachungssig- Überwachungssignalanzeige aus ist oder dauerhaft leuchtet, gehen Sie wie folgt vor: nalanzeige (grün)
Seite 327: Externes Diagnosegerät
Anzeige Beschreibung XCC- Verwenden Sie diese grüne Anzeige, um den Netzwerkverbindungsstatus zu überprüfen: Systemmanage- • Aus: Netzwerkverbindung ist getrennt. ment-Anschluss • Grün: Netzwerkverbindung ist hergestellt. Verbindungsanzei- ge des Ethernet- Anschlusses (1 Gb RJ-45) XCC- Verwenden Sie diese grüne Anzeige, um den Netzwerkaktivitätsstatus zu überprüfen: Systemmanage- •...
Seite 328: Anzeigenübersicht
Drücken Sie die Auswahltaste, um eine Option im Menü auszuwählen. Flussdiagramm der Optionen Die LCD-Anzeige zeigt verschiedene Systeminformationen an. Navigieren Sie mit den Bildlauftasten durch die Optionen. Je nach Modell können sich die Optionen und Einträge auf der LCD-Anzeige unterscheiden. ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 329 Vollständiges Menü Die folgenden Optionen sind verfügbar. Mit der Auswahltaste wechseln Sie zwischen einer Option und den untergeordneten Informationseinträgen und mit den Bildlauftasten wechseln Sie zwischen Optionen oder Informationseinträgen. Je nach Modell können sich die Optionen und Einträge auf der LCD-Anzeige unterscheiden. Kapitel 8 Fehlerbestimmung...
Seite 330 04/07/2020 02:37:39 PM • Mögliche Fehlerquellen CPU 1 Status: Configuration Error Elementare Produktdaten des Systems Untermenü Beispiel Machine Type: xxxx • Maschinentyp und Seriennummer Serial Num: xxxxxx • Universal Unique ID (UUID) Universal Unique ID: xxxxxxxxxxxxxxxxxxxxxxxxxxxx ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 331: Systemfirmware
Systemfirmware Untermenü Beispiel UEFI UEFI (Inactive) • Firmwareversion (Status) Build: D0E101P • Build-ID Version: 1.00 • Versionsnummer Date: 2019-12-26 • Releasedatum XCC primär XCC Primary (Active) • Firmwareversion (Status) Build: DVI399T • Build-ID Version: 4.07 • Versionsnummer Date: 2020-04-07 • Releasedatum XCC-Sicherung XCC Backup (Active) •...
Seite 332: Integrierte Diagnoseanzeige
• Statische IPv4-Adresse/Netzwerkmaske/Gateway von XCC ändern • Systemnamen ändern • Servicedaten (FFDC) generieren/herunterladen Integrierte Diagnoseanzeige Die integrierte Diagnoseanzeige an der Vorderseite des Servers ermöglicht einen schnellen Zugriff auf Systeminformationen wie Fehler, Systemstatus, Firmware, Netzwerk sowie Diagnoseinformationen. ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 333 Position der integrierten Diagnoseanzeige Die integrierte Diagnoseanzeige befindet sich an der Vorderseite des Servers. Position Der Griff, an dem die Anzeige aus dem Server herausgezogen werden kann. Anmerkungen: • Die Anzeige kann unabhängig vom Betriebszustand des Systems hineingeschoben oder Nummer herausgezogen werden.
Seite 334 Flussdiagramm der Optionen Die LCD-Anzeige zeigt verschiedene Systeminformationen an. Navigieren Sie mit den Bildlauftasten durch die Optionen. Je nach Modell können sich die Optionen und Einträge auf der LCD-Anzeige unterscheiden. ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 335 Vollständiges Menü Die folgenden Optionen sind verfügbar. Mit der Auswahltaste wechseln Sie zwischen einer Option und den untergeordneten Informationseinträgen und mit den Bildlauftasten wechseln Sie zwischen Optionen oder Informationseinträgen. Je nach Modell können sich die Optionen und Einträge auf der LCD-Anzeige unterscheiden. Startmenü...
Seite 336 IPv4 IP: • Statusunabhängige IPv6-IP xx.xx.xx.xx • Statische IPv6-IP • Aktuelles IPv6-Gateway IPv4 Network Mask: • IPv6-DNS x.x.x.x IPv4 Default Gateway: Anmerkung: Es wird nur die derzeit verwendete MAC- Adresse angezeigt (Erweiterung oder gemeinsam x.x.x.x genutzt). ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 337: Anzeigen Am Firmware- Und Rot
Systemumgebungsinformationen Untermenü Beispiel Ambient Temp: 24 C Exhaust Temp: 30 C • Umgebungstemperatur PSU1: Vin= 213 w • Ablufttemperatur Inlet= 26 C • PSU-Status FAN1 Front: 21000 RPM • Lüftergeschwindigkeit in U/min FAN2 Front: 21000 RPM FAN3 Front: 21000 RPM FAN4 Front: 21000 RPM Aktive Sitzungen Untermenü...
Seite 338: Sicherheitsmodul
Firmwareausfall des zutreffend zutreffend und RoT-Sicherheitsmodul aus. RoT- Blin- Nicht Nicht Nicht Tauschen Sie das Firmware- Sicherheitsmoduls zutref- zutreffend zutreffend und RoT-Sicherheitsmodul aus. fend Blin- Nicht Nicht Tauschen Sie das Firmware- zutref- zutreffend und RoT-Sicherheitsmodul aus. fend ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 339 Tabelle 52. Anzeigenbeschreibung (Forts.) Anzeige FPGA- XCC- AP0- AP1- für Überwa- Überwa- kriti- Aktionen Szenario chungssigna- chungssigna- zeige zeige schen lanzeige Hin- lanzeige Hin- weis weis Fehler Keine Wenn die Stromversorgung Netzstromversorgung des Systems eingeschaltet ist, die (FPGA- Systemplatinenbaugruppe Überwachungssig- jedoch nicht mit Netzstrom nalanzeige aus) versorgt wird:...
Seite 340: Anzeige Am Flüssigkeitserkennungssensor
2. Wenn leckende Kühlflüssigkeit gefunden wurde, schalten Sie die Stromversorgung aus und entfernen Sie das LACM. 3. Wenden Sie sich an die Lenovo Support. Verfahren zur Bestimmung allgemeiner Fehler Verwenden Sie die Informationen in diesem Abschnitt zum Beheben von Problemen, wenn das Ereignisprotokoll keine bestimmten Fehler enthält oder der Server nicht funktioniert.
Seite 341: Vermutete Fehler Bei Der Stromversorgung
Sie ihn, wenn Sie eine Einheit entfernt oder die Verbindung zur jeweiligen Einheit getrennt haben. • Alle externen Einheiten • Einheit für Überspannungsschutz (auf dem Server) • Drucker, Maus und Einheiten eines anderen Herstellers (nicht Lenovo) • Alle Adapter • Festplattenlaufwerke •...
Seite 342: Fehlerbehebung Nach Symptom
1. Überprüfen Sie das Ereignisprotokoll der Anwendung, die den Server verwaltet, und befolgen Sie die vorgeschlagenen Aktionen, um die Ereigniscodes zu beheben. • Wenn Sie den Server über Lenovo XClarity Administrator verwalten, beginnen Sie mit dem Lenovo XClarity Administrator-Ereignisprotokoll. ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 343: Probleme Mit Leckender Kühlflüssigkeit
• Wenn Sie eine andere Verwaltungsanwendung verwenden, beginnen Sie mit dem Lenovo XClarity Controller-Ereignisprotokoll. Weitere Informationen zu Ereignisprotokollen finden Sie unter „Ereignisprotokolle“ auf Seite 307. 2. Lesen Sie sich diesen Abschnitt durch, um die aufgetretenen Symptome in der Fehlerbehebungstabelle in diesem Abschnitt zu finden, und befolgen Sie die vorgeschlagenen Aktionen, um das Problem zu beheben.
Seite 344: Lüfterplatinenfehler
3. Entfernen Sie die Kühlflüssigkeit von allen Komponenten im Gehäuse. Suchen Sie im Server nach Anzeichen von Feuchtigkeit in Stecksockeln und Spalten. 4. Wenden Sie sich an die Lenovo Support. Lüfterplatinenfehler Mithilfe der Informationen in diesem Abschnitt können Sie Probleme mit der Lüfterplatine beheben.
Seite 345 • „Eine grüne Betriebsanzeige des Festplattenlaufwerks verweist nicht auf den tatsächlichen Status des zugeordneten Laufwerks“ auf Seite 336 • „Die gelbe Statusanzeige des Festplattenlaufwerks verweist nicht auf den tatsächlichen Status des zugeordneten Laufwerks“ auf Seite 336 • „U.3 NVMe-Laufwerk kann bei NVMe-Verbindung, aber nicht im Tri-Modus erkannt werden“ auf Seite 337 Server kann ein Festplattenlaufwerk nicht erkennen Führen Sie die folgenden Schritte aus, bis das Problem behoben ist.
Seite 346 Fehler bei mehreren Festplattenlaufwerken Führen Sie die folgenden Schritte aus, bis das Problem behoben ist: • Prüfen Sie das Lenovo XClarity Controller-Ereignisprotokoll auf Ereignisse, die mit Netzteilen oder Erschütterungsproblemen im Zusammenhang stehen, und beheben Sie diese Ereignisse. • Stellen Sie sicher, dass die Einheitentreiber und Firmware von Festplattenlaufwerk und Server auf dem neuesten Stand sind.
Seite 347: Sporadisch Auftretende Fehler
2. Überprüfen Sie, ob der SAS/SATA-Adapter richtig eingesetzt ist. 3. Überprüfen Sie, ob das Signalkabel und das Netzkabel der Rückwandplatine richtig eingesetzt sind. 4. Überprüfen Sie, ob das Festplattenlaufwerk richtig eingesetzt ist. 5. Schalten Sie den Server ein und beobachten Sie den Status der Anzeigen für die Festplattenlaufwerke. U.3 NVMe-Laufwerk kann bei NVMe-Verbindung, aber nicht im Tri-Modus erkannt werden Im Tri-Modus werden NVMe-Laufwerke über eine PCIe x1-Verbindung mit dem Controller verbunden.
Seite 348: Usb-Einheiten
Sie unter „Ereignisprotokolle“ auf Seite 307. Wenn Sie das Linux-Basisbetriebssystem verwenden, erfassen Sie alle Protokolle und senden Sie diese zur weiteren Untersuchung an den Lenovo Support. Fehler an Tastatur, Maus, KVM-Schalter oder USB-Einheiten Mithilfe dieser Informationen können Sie Fehler an Tastatur, Maus, KVM-Schalter oder USB-Einheit beheben.
Seite 349 Alle oder einige Tasten der Tastatur funktionieren nicht 1. Stellen Sie Folgendes sicher: • Das Tastaturkabel ist fest angeschlossen. • Der Server und der Bildschirm sind eingeschaltet. 2. Wenn Sie eine USB-Tastatur verwenden, führen Sie die Setup Utility aus und aktivieren Sie den tastaturlosen Betrieb.
Seite 350: Speicherfehler
(nur qualifizierte Kundendiensttechniker). 4. Führen Sie die Speichermoduldiagnose aus. Wenn Sie einen Server starten und die Taste gemäß den Anweisungen auf dem Bildschirm drücken, wird standardmäßig die Schnittstelle Lenovo XClarity Provisioning Manager angezeigt. Klicken Sie über die Diagnoseseite auf Diagnose ausführen ➙...
Seite 351: Bildschirm- Und Videoprobleme
Management-Controller deaktiviert. Entfernen Sie den zusätzlichen Videoadapter, wenn Sie die Fernpräsenzfunktion des Management-Controller verwenden möchten. 3. Wenn Sie den Server einschalten und Grafikadapter installiert sind, wird nach etwa 3 Minuten das Lenovo Logo auf dem Bildschirm angezeigt. Dies ist ein normaler Vorgang beim Laden des Systems. Kapitel 8 Fehlerbestimmung...
Seite 352 Siehe „Firmware aktualisieren“ auf Seite 299. 7. Sollte das Problem weiterhin bestehen, wenden Sie sich an den Lenovo Support. Der Bildschirm ist beim Starten einiger Anwendungsprogramme leer 1. Stellen Sie Folgendes sicher: • Das Anwendungsprogramm stellt keinen Bildschirmmodus ein, der höher ist, als es die Leistung des Bildschirms zulässt.
Seite 353: Überwachbare Probleme
Sie sich, dass ROMs für Zusatzeinrichtungen nicht mit der Einstellung Legacy konfiguriert wurden. Sie können die aktuellen Einstellungen für die ROMs für Zusatzeinrichtungen über Fernzugriff anzeigen, indem Sie den folgenden Befehl mit der Lenovo XClarity Essentials OneCLI ausführen: onecli config show EnableDisableAdapterOptionROMSupport --bmc xcc_userid:xcc_password@xcc_ipaddress Im folgenden Tech-Tipp finden Sie Anweisungen zum Wiederherstellen eines Systems, das beim Bootprozess der ROMs für Zusatzeinrichtungen mit der Einstellung „Legacy“...
Seite 354: Der Server Zeigt Nach Dem Einschalten Sofort Die Post-Ereignisanzeige An
4. Wenn das Problem bestehen bleibt, vergewissern Sie sich, dass neue Software ordnungsgemäß installiert und konfiguriert wurde. 5. Wenden Sie sich an den Lenovo Händler oder Softwarelieferanten, bei dem Sie die Software erworben haben. • Führen Sie die folgenden Schritte aus, wenn Sie von einem fernen Standort aus auf den Rechenknoten zugreifen: 1.
Seite 355: Spannung (Platinenfehler) Wird Im Ereignisprotokoll Angezeigt
5. Wenn das Problem weiterhin besteht, stellen Sie für neue Software sicher, dass diese ordnungsgemäß installiert und konfiguriert wurde. 6. Wenden Sie sich an den Lenovo Händler oder Softwarelieferanten, bei dem Sie die Software erworben haben. Server reagiert nicht (Drücken von POST zum Starten der Systemeinrichtung nicht möglich) Konfigurationsänderungen wie das Hinzufügen von Einheiten oder Aktualisierungen der Adapterfirmware und...
Seite 356: Fehler An Zusatzeinrichtungen
„Eine soeben installierte Lenovo Zusatzeinrichtung funktioniert nicht“ auf Seite 347 • „Eine Lenovo Zusatzeinheit, die zuvor funktioniert hat, funktioniert nicht mehr“ auf Seite 348 Externe USB-Einheit wurde nicht erkannt Führen Sie die folgenden Schritte aus, bis das Problem behoben ist: 1.
Seite 357 4. Schalten Sie das System aus und wieder ein und stellen Sie sicher, dass es in das UEFI-Bootmenü oder Betriebssystem bootet. Erfassen Sie dann das FFDC-Protokoll. 5. Wenden Sie sich an die technischen Unterstützung von Lenovo. Eine soeben installierte Lenovo Zusatzeinrichtung funktioniert nicht 1.
Seite 358: Leistungsprobleme
Eine Lenovo Zusatzeinheit, die zuvor funktioniert hat, funktioniert nicht mehr 1. Vergewissern Sie sich, dass alle Kabelverbindungen für die Einheit fest installiert sind. 2. Wenn sich im Lieferumfang der Einheit Anweisungen zum Testen der Zusatzeinrichtung befinden, testen Sie die Einheit gemäß diesen Anweisungen.
Seite 359: Probleme Beim Ein- Und Ausschalten
Netzschalterfunktion. 6. Wenn der Fehler danach weiterhin auftritt und nicht behoben werden kann, erfassen Sie die Fehlerinformationen in den Systemprotokolle und leiten Sie diese an den Lenovo Support weiter. Server kann nicht eingeschaltet werden Führen Sie die folgenden Schritte aus, bis das Problem behoben ist: 1.
Seite 360: Netzschnittstellenplatinenfehler
4. Tauschen Sie die Netzteile aus, um zu überprüfen, ob das Problem mit Netzteil 1 zusammenhängt. Wenn dies der Fall ist, tauschen Sie das fehlerhafte Netzteil aus. 5. Überprüfen Sie das Ereignisprotokoll. Wenn das Ereignis „Eingangsspannung für Netzteil 1 fehlt“ weiterhin auftritt, ersetzen Sie die Netzschnittstellenplatine. ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 361: Softwarefehler
Systemfehleranzeige ist eingeschaltet und im Ereignisprotokoll wird „Eingangsspannung für Netzteil 2 fehlt“ angezeigt Um das Problem zu beheben, stellen Sie sicher, dass: 1. Das Netzteil korrekt an ein Netzkabel angeschlossen ist. 2. Das Netzkabels ist an eine ordnungsgemäß geerdete Schutzkontaktsteckdose angeschlossen. 3.
Seite 362 ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 363: Anhang A. Hardware Zum Recyceln Zerlegen
Seite 212. Schritt 3. Entfernen Sie die Schrauben wie dargestellt von der Prozessorplatine. Schraube Anzahl Werkzeuge PH2-Schraubendreher PH2-Schraubendreher Abbildung 219. Entfernen der Schrauben von der Prozessorplatine Schritt 4. Entfernen Sie die folgenden Komponenten von der Prozessorplatine. © Copyright Lenovo 2023...
Seite 364 Abbildung 220. Entfernen der Komponenten von der Prozessorplatine Schritt 5. Trennen Sie die Prozessorplatine vom Systemplatinen-Einbaurahmen. Abbildung 221. Trennen der Prozessorplatine vom Systemplatinen-Einbaurahmen Nach dieser Aufgabe Recyceln Sie die Einheiten nach dem Zerlegen der Systemplatinenbaugruppe gemäß der örtlichen Vorschriften. ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 365: Anhang B. Hilfe Und Technische Unterstützung Anfordern
Produkt vorhanden sind. (Siehe folgende Links) Laut den Bedingungen des Lenovo Herstellerservice sind Sie als Eigentümer des Lenovo Produkts für die Wartung und Aktualisierung der gesamten Software und Firmware für das Produkt verantwortlich (sofern für das Produkt kein zusätzlicher Wartungsvertrag abgeschlossen wurde).
Seite 366: Servicedaten Erfassen
Person ein ähnlicher Fehler aufgetreten ist. Für den Kundendiensttechniker wichtige Informationen sammeln Falls Sie den Garantieservice für Ihr Lenovo Produkt in Anspruch nehmen möchten, sollten Sie alle benötigten Informationen vorbereiten, bevor Sie sich an Lenovo wenden, damit Ihnen die Kundendiensttechniker effizienter helfen können.
Seite 367: Support Kontaktieren
Ereignisse in Lenovo XClarity Administrator und den verwalteten Endpunkten auftreten. Sie können auswählen, ob die Diagnosedateien an die Lenovo Support über die Call HomeFunktion oder mit SFTP an einen anderen Service Provider gesendet werden. Sie können Diagnosedateien auch manuell sammeln, einen Problemdatensatz öffnen und Diagnosedateien an die Lenovo Support senden.
Seite 368 ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 369: Anhang C. Dokumente Und Unterstützung
– Einführung in UEFI-Einstellungen Support-Websites In diesem Abschnitt finden Sie Informationen zum Herunterladen von Treibern und Firmware sowie Unterstützungsressourcen. Support und Downloads • Website zum Herunterladen von Treibern und Software für ThinkSystem SR635 V3 – https://datacentersupport.lenovo.com/products/servers/thinksystem/sr635v3/7d9h//downloads/driver-list/ • Lenovo Rechenzentrenforum –...
Seite 370: Lenovo Datenschutzerklärung
• Lenovo ServerProven-Website (Kompatibilitätssuche für Zusatzeinrichtungen) – https://serverproven.lenovo.com • Installationsanweisungen für das Betriebssystem – https://thinksystem.lenovofiles.com/help/topic/operating_system/installation_instructions.html • ETicket senden (Serviceanforderung) – https://support.lenovo.com/servicerequest • Produktbenachrichtigungen der Lenovo Data Center Group abonnieren (zeitnahe Informationen zu Firmwareaktualisierungen) – https://datacentersupport.lenovo.com/tw/en/solutions/ht509500 ThinkSystem SR635 V3 Benutzerhandbuch...
Seite 371: Anhang D. Hinweise
Verweise in diesen Informationen auf Websites anderer Anbieter dienen lediglich als Benutzerinformationen und stellen keinerlei Billigung des Inhalts dieser Websites dar. Das über diese Websites verfügbare Material ist nicht Bestandteil des Materials für dieses Lenovo Produkt. Die Verwendung dieser Websites geschieht auf eigene Verantwortung.
Seite 372: Marken
Limit überschreitet, kann möglicherweise nicht auf vom System generierte Befehle antworten oder es ist kein Schreiben auf diese Einheit möglich. Lenovo ist für den Austausch einer Einheit, die diese garantierte maximale Anzahl an Programm-/Löschzyklen (wie in den offiziell veröffentlichten Spezifikationen angegeben) überschritten hat, nicht verantwortlich.
Seite 373: Bsmi Rohs-Erklärung Für Region Taiwan
Weitere Hinweise zur elektromagnetischen Verträglichkeit finden Sie hier: http://thinksystem.lenovofiles.com/help/index.jsp BSMI RoHS-Erklärung für Region Taiwan Kontaktinformationen für Import und Export in Region Taiwan Es sind Kontaktinformationen für Import und Export in der Region Taiwan verfügbar. Anhang D. Hinweise...
Seite 374 ThinkSystem SR635 V3 Benutzerhandbuch...
