Prozessanzeiger
12.7.2
Gewicht
ca. 300 g (10,6 oz)
12.7.3
Werkstoffe
Gehäuse: Kunststoff PC-GF10
12.7.4
Anschlussklemmen
Federklemmen
Relaisklemmen / Netzklemme
Eingangs- / Ausgangsklemmen
12.7.5
Schalttafelstärke
Max. 26 mm (1 in)
12.8
Bedienbarkeit
12.8.1
Vor-Ort-Bedienung
1
2
3
15

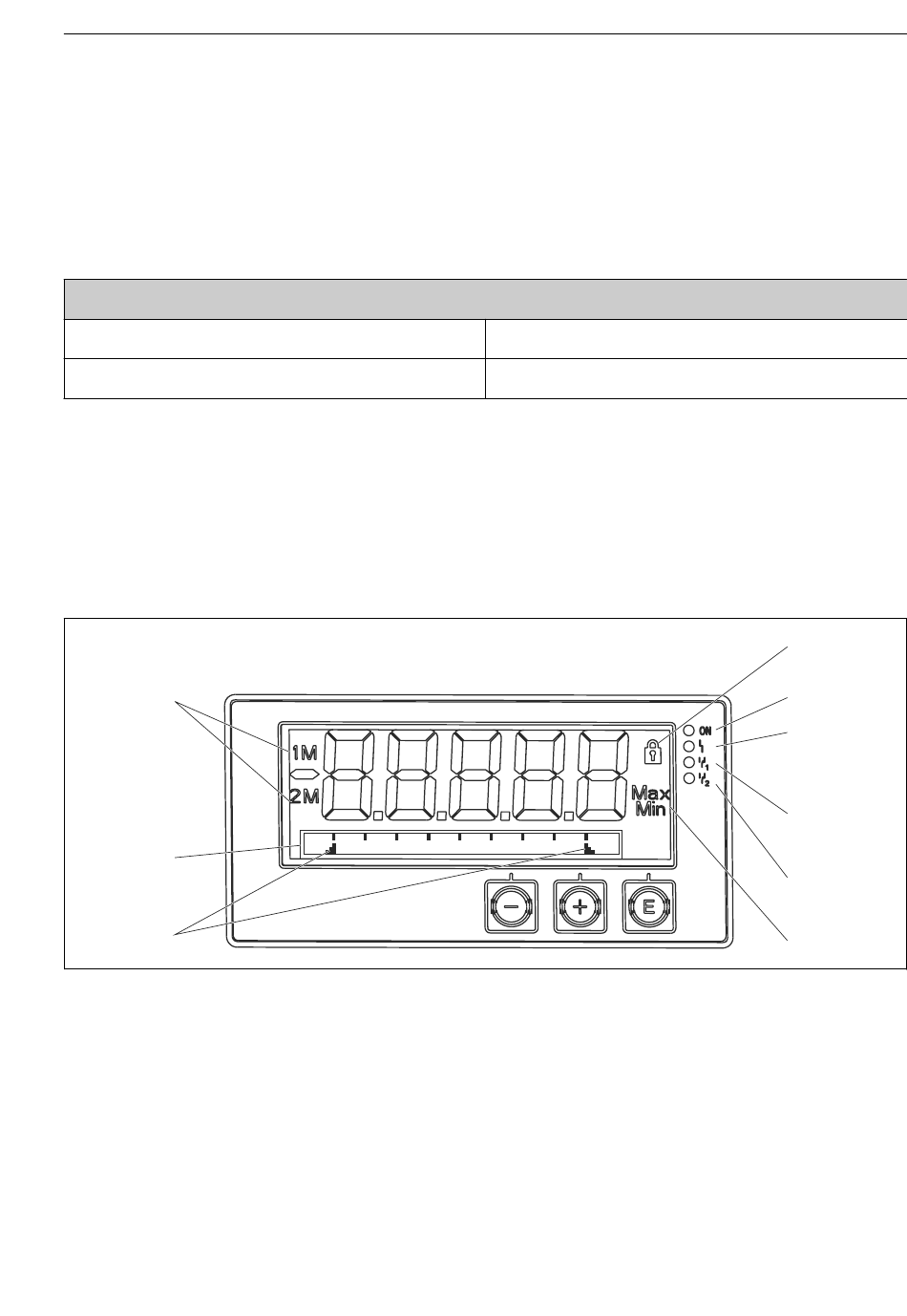

Display des Prozessanzeigers
1
Kanalanzeige: 1: Analogeingang 1; 2: Analogeingang 2; 1M: berechneter Wert 1; 2M: berechneter
Wert 2
2
Dot-Matrix-Anzeige für TAG, Bargraph, Einheit
3
Grenzwertmarken im Bargraph
4
Anzeige Bediensperre
5
grüne LED; Gerät betriebsbereit
6
rote LED; Fehler/Alarm
7
gelbe LED; Status Relais 1
8
gelbe LED; Status Relais 2
9
Anzeige Minimal-/Maximalwert
0,2 ... 2,5 mm
2
(24 ... 12 AWG)
0,2 ... 1,5 mm
2
(24 ... 16 AWG)
Technische Daten
4
5
6
7
8
9
A0010223
55
