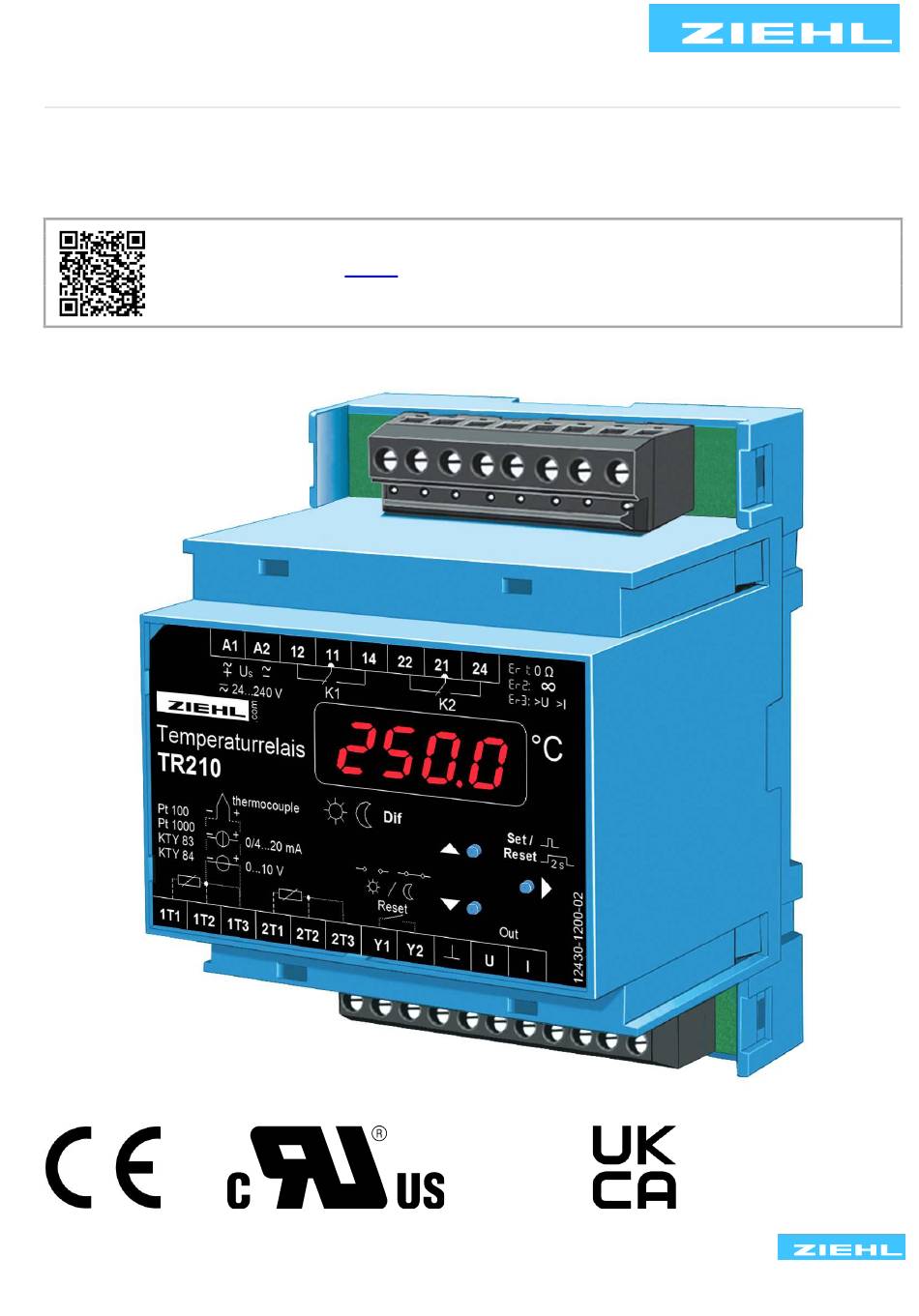

ZIEHL TR210 Betriebsanleitung
Vorschau ausblenden
Andere Handbücher für TR210:
- Betriebsanleitung (24 Seiten) ,
- Kurzanleitung (4 Seiten) ,
- Beschreibung (2 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
®
Temperaturrelais und MINIKA
Strom- und Spannungsrelais
Betriebsanleitung TR210
Ausführliche Info und Hilfe zu diesem Produkt erhalten Sie ganz bequem über den
QR-Code
Technische Datenblätter, ausführliche Betriebsanleitungen, Kurzanleitungen, Anschlusspläne,
CAD-Daten, Firmwareupdates, Umfangreiche FAQ, Bedien- und Erklärvideos, Zertifikate
®
-
MINIPAN
Digitalmessgeräte, Temperatur- und Netzüberwachung

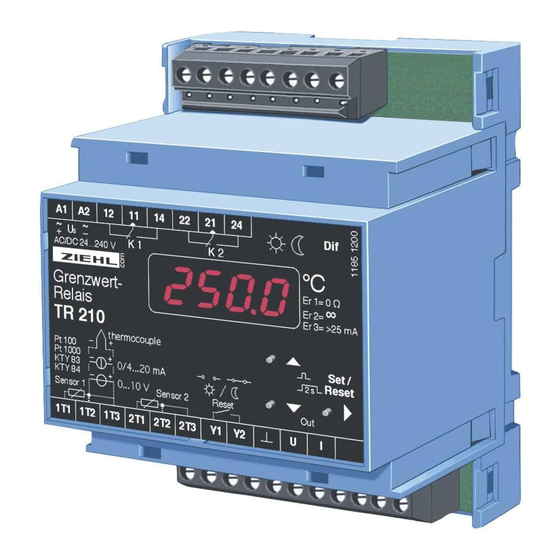

TR210
12430-0700-02
Messgeräte MINIPAN
oder unter TR210.
Seite 1 / 24
ZIEHL industrie – elektronik GmbH + Co KG
Daimlerstr.13, 74523 Schwäbisch Hall, Germany
+ 49 791 504-0,
®
Schaltrelais und Steuerungen
www.ziehl.deAA
info@ziehl.de,
www.ziehl.de
Messumformer
Netz- und Anlagenschutz
Stand: 2022-12-01 / dr
ab Firmware: 0-05
