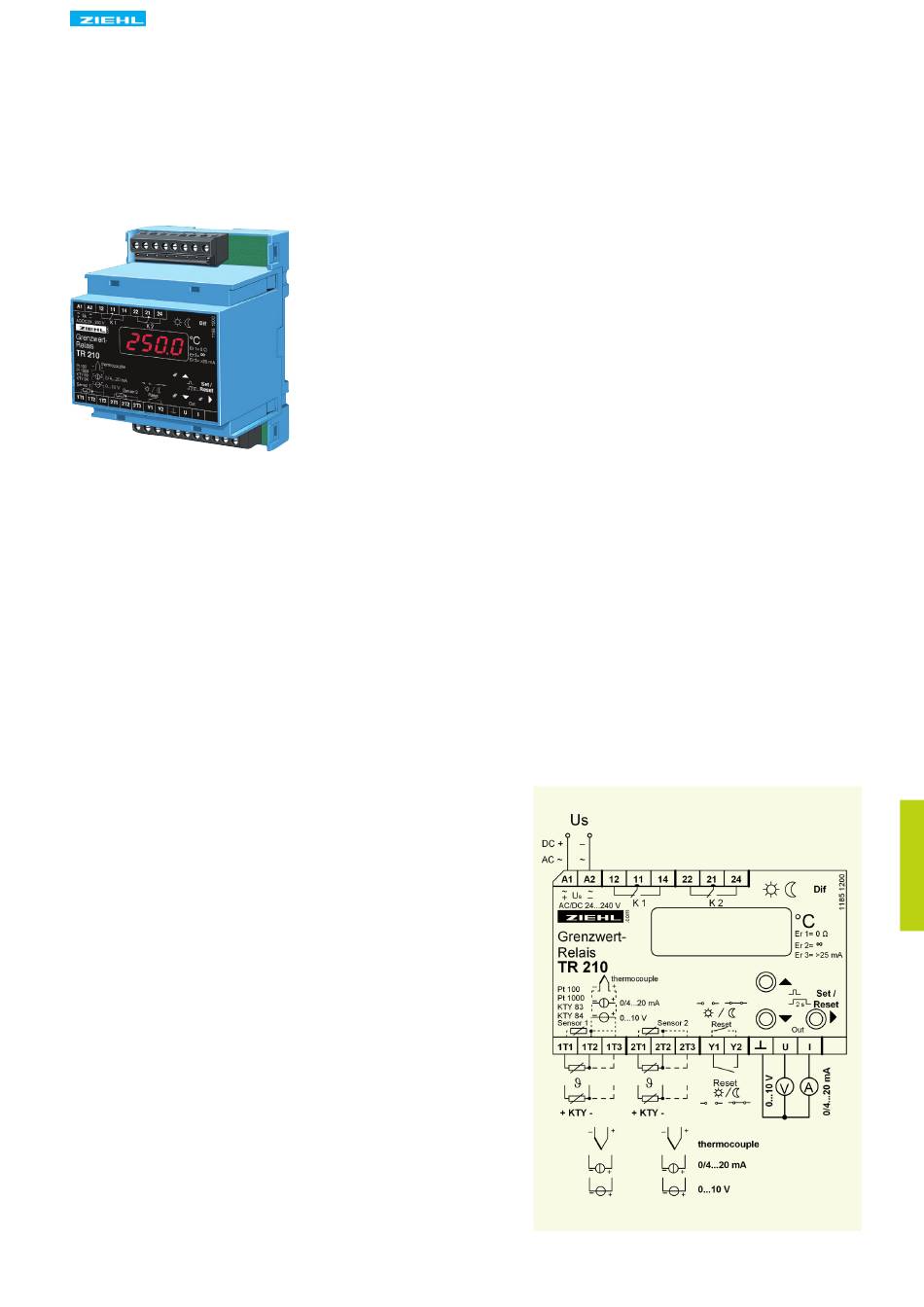

ZIEHL TR210 Beschreibung

Universal-Messumformer Typ TR210
für 2 Temperatursensoren od. 0/4-20 mA, 0-10 V, 2 Relais, Analogausgang
TR210
Beschreibung
ZIEHL industrie-elektronik, D-74523 Schwäbisch Hall, Tel. +49 791 504-0, info@ziehl.de,
Grenzwertschalter TR210 ver-
fügen über 2 Messeingänge, an
die Temperatursensoren (Pt 100,
Pt 1000, KTY, Thermoelemente)
oder Standardsignale 0/4-20 mA,
0-10 V angeschlossen werden
können. Die Messeingänge
werden auf bis zu 4 Grenzwerte
überwacht. Die Werte eines oder
beider Messeingänge kann über
einen skalierbaren Analogaus-
gang ausgegeben werden.
• Mess- und Überwachungsbe-
reich -170...1820 °C
• Auflösung 0,1 °C (bis 999.9
°C)
Analogausgang (skalierbar)
•
für 1 Eingang, min./max.
von 2 Eingängen oder Diffe-
renz von 2 Sensoren (ohne
Potenzialtrennung zu den
Messeingängen)
• 2 Relaisausgänge
Grenzwertumschaltung Tag/
•
Nacht (Auswahl mit Kontakt
an Eingang Y1/Y2 )
• Allspannungsnetzteil AC/DC
24-240 V
Einfache Programmierung mit
•
3 Tasten und verschiedenen
Grundprogrammen
• Speicherung von min- und
max-Werten der Eingänge
EasyLimit für einfache Ein-
•
stellung der Grenzwerte
• Codesperre gegen unabsicht-
liches/unbefugtes verändern
der Einstellungen
• Anschlussklemmen steckbar
2 Messeingänge:
Widerstandssensoren Pt 100,
•
Pt 1000, KTY 83/84 in 2- oder
• 3-Leiter-Technik, oder
Thermoelemente der Typen
B, E, J, K, L, N, R, S oder T
•
unterschiedliche Sensoren an
beiden Eingängen möglich
Standardsignale 0/4-20 mA,
0-10 V (skalierbar)
Anzeigen:
• 4-stellige Messwertanzeige
2 LEDs für Relaiszustand
•
3 LEDs Sensor/Differenz
•
• 2 LEDs Tag/Nacht
Messumformer für Temperatur
Einsatz:
Das Gerät ist mit seinen vielfältigen Programmiermög-
lichkeiten besonders universell einsetzbar. Durch meh-
rere voreingestellte Grundprogramme ist es trotzdem
einfach zu bedienen. Es eignet sich als Grenzwert-
schalter oder als Regler für 2 Grenzwerte (mit Tag-/
Nachtumschaltung sogar bis 4 Grenzwerte).
Als Messumformer kann es Signale der angeschlos-
senen Temperatursensoren in Standardsignale
umwandeln oder Standardsignale skalieren. Dabei
kann jeweils auch der kleinste oder größte Wert von 2
Signalen übertragen oder die Differenz von 2 Signalen
gebildet werden.
Anwendungsbeispiele siehe unter Grundprogramme.
Schaltfunktionen:
• 2 Ausgangsrelais
• 2-4 Schaltpunkte
wärmster/kältester Sensor schaltet Relais
für jedes Relais einzeln einstellbar:
- Hysterese -199.9...999.9 K
- Autoreset oder verriegelt
- Ansprech- und Rückschaltverzögerung 0...9999 s
- Arbeits- und Ruhestrom
- zyklischer Test
• Differenzsignalüberwachung
• voreingestellte Grundprogramme
Bestellnummer: T224071
www.ziehl.de
