AUTODOME IP 5000i
3.
4.
5.
6.
7.
8.
9.
12.5
Befestigen der Befestigungskappe und der Kamera
1.
2.
3.
4.
5.
6.
Bosch Security Systems
Befestigen Sie die Rohrhalterung am Befestigungsflansch und (Adapter).
Wenn Sie die Rohrverlängerung montieren wollen, führen Sie die Kabel durch die
Verlängerung. Befestigen Sie die Rohrverlängerung am offenen Ende der Rohrhalterung.
Bringen Sie den Haken am Ende der Sicherheitsbefestigung an der Schlaufe an der
Oberseite der Kamera an.
Verbinden Sie die zugehörigen Steckverbindungen der Kabel (nicht im Lieferumfang
enthalten) von der Rohrhalterung mit den entsprechenden Anschlüssen der Kamera.
Weitere Informationen hierzu finden Sie im Kapitel „Anschluss".

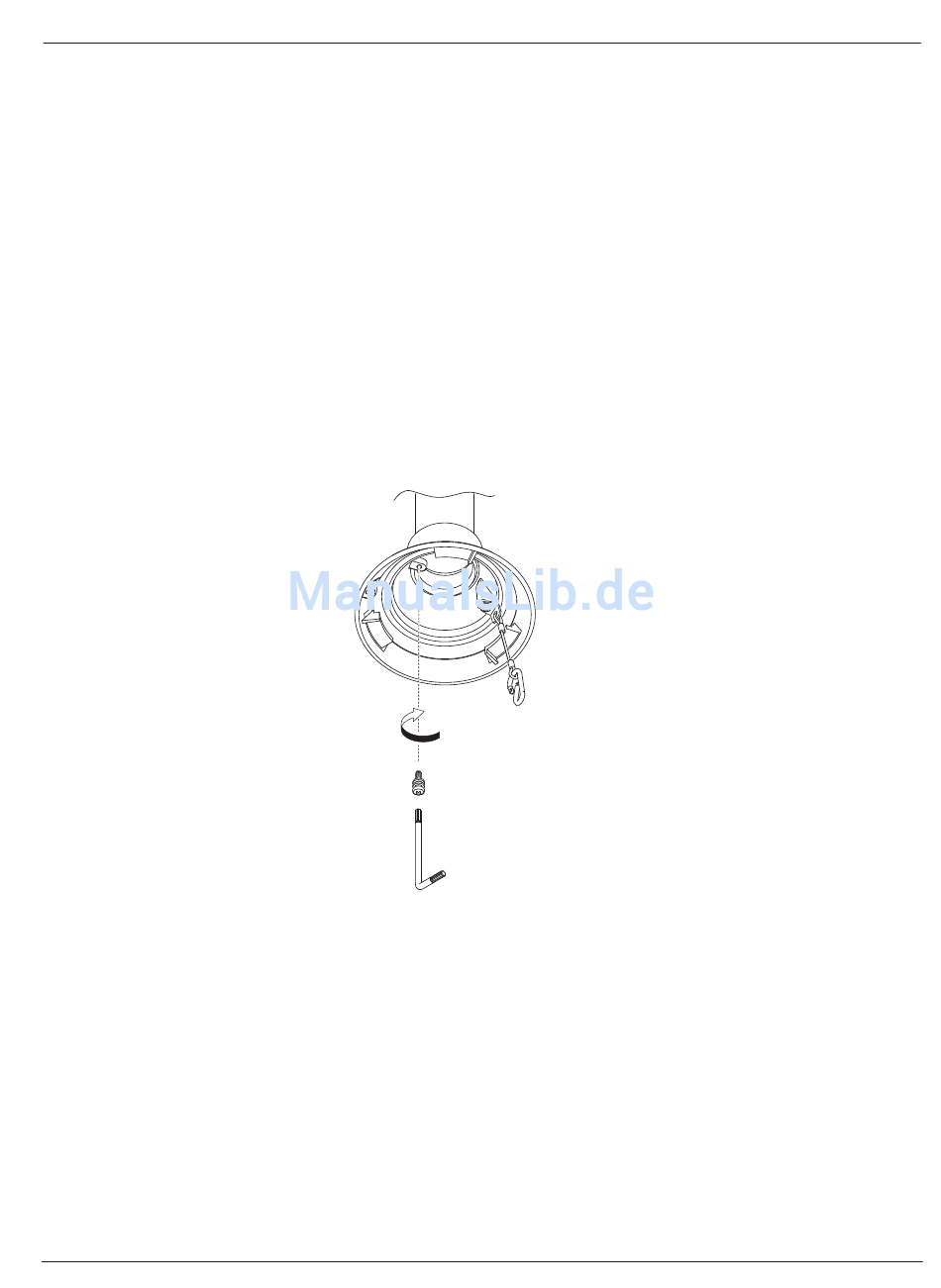

Platzieren Sie die Oberseite der Kamera in der Befestigungskappe.
Drehen Sie die Kamera ca. 15 Grad im Uhrzeigersinn, sodass sie fest sitzt.
Ziehen Sie die Sicherungsschraube mit dem T15-Torx-Schraubendreher an.
Wickeln Sie vier Lagen Teflonband um das Gewinde am Ende der Wandhalterung, um eine
wasserdichte Abdichtung zu gewährleisten.
Montieren Sie die Befestigungskappe an der Wandhalterung.
Ziehen Sie die Schraube mit dem T15-Torx-Schraubendreher an.
M4
T15
Führen Sie alle Verbindungskabel durch die Befestigungskappe.
Bringen Sie den Haken am Ende der Sicherheitsbefestigung an der Schlaufe an der
Oberseite der Kamera an.
Verbinden Sie die zugehörigen Steckverbindungen der Kabel (nicht im Lieferumfang
enthalten) mit den entsprechenden Anschlüssen der Kamera. Weitere Informationen
hierzu finden Sie im Kapitel „Anschluss".
Montage einer Kamera mit Rohrhalterung | de
Installationsanleitung
33
2017.08 | 1.0 |
