Terminal montieren

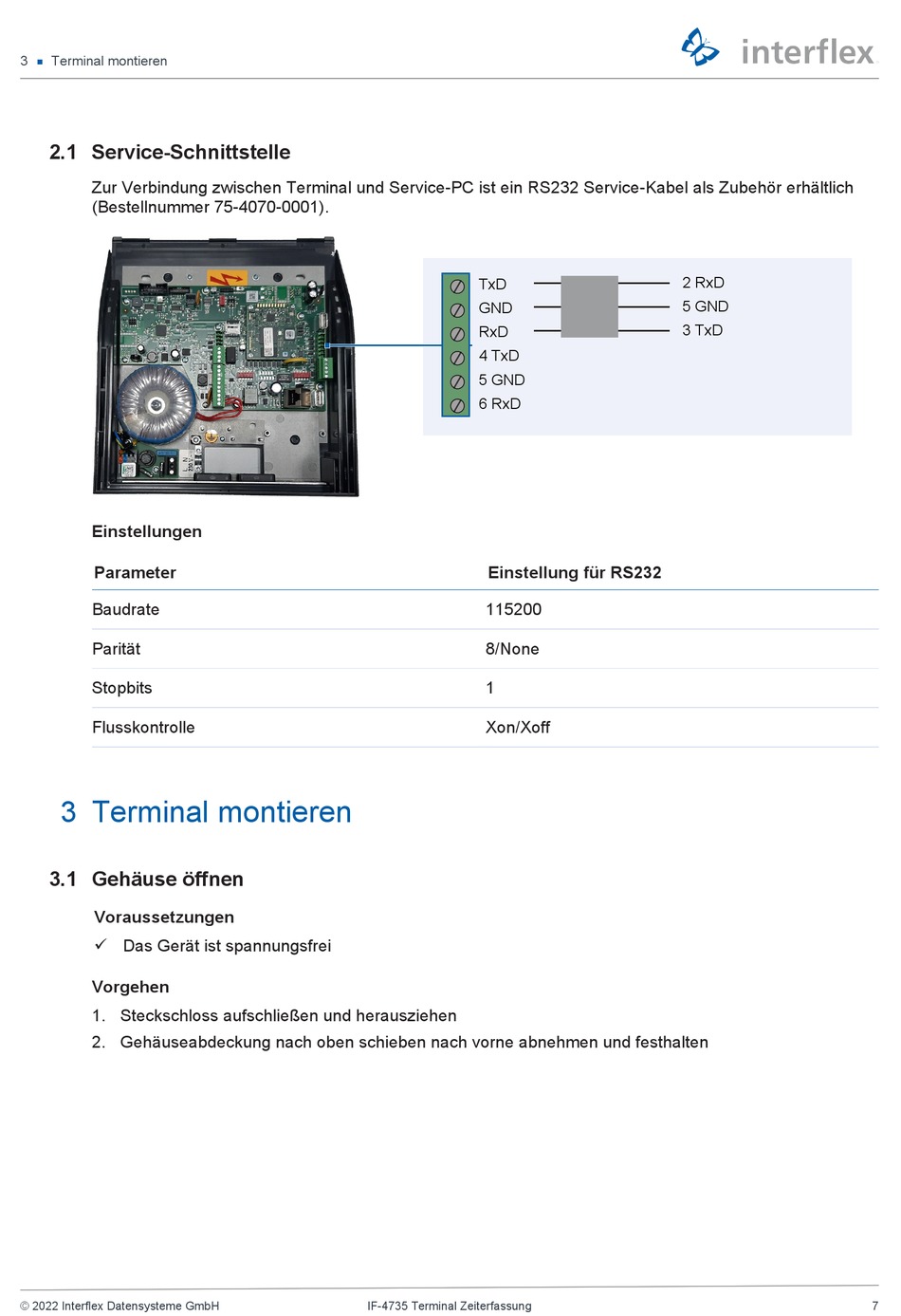

2.1 Service-Schnittstelle
Zur Verbindung zwischen Terminal und Service-PC ist ein RS232 Service-Kabel als Zubehör erhältlich
(Bestellnummer 75-4070-0001).
Einstellungen
Parameter
Baudrate
Parität
Stopbits
Flusskontrolle
3 Terminal montieren
3.1 Gehäuse öffnen
Voraussetzungen
ü Das Gerät ist spannungsfrei
Vorgehen
1. Steckschloss aufschließen und herausziehen
2. Gehäuseabdeckung nach oben schieben nach vorne abnehmen und festhalten
© 2022 Interflex Datensysteme GmbH
TxD
GND
RxD
4 TxD
5 GND
6 RxD
Einstellung für RS232
115200
8/None
1
Xon/Xoff
IF-4735 Terminal Zeiterfassung
2 RxD
5 GND
3 TxD
7
