95-10330_IF-800 V2016-10-20 Outdoor Terminal

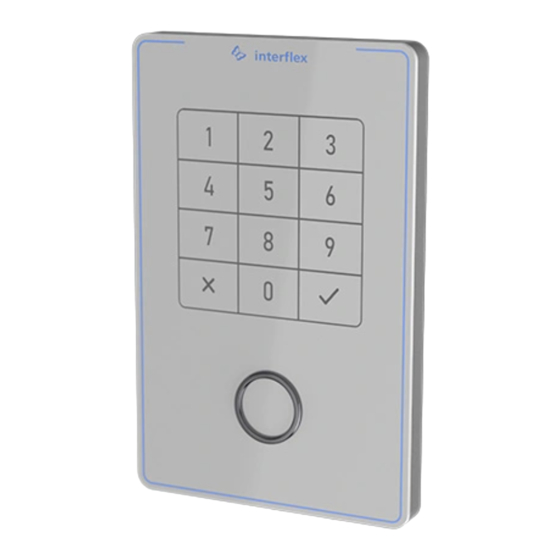

IF-80x-Outdoor-Terminal
1 IF-800 Outdoor / IF-801
Wir freuen uns, dass Sie zur Erfassung von Zutrittsdaten ein
Terminal der Serie IF-80x benutzen.
Lieferumfang:
Slave-Terminal IF-80x
I/O-Controller-Board zur Steuerung von Sperren
Material zur Befestigung
8-polige Klemmleiste
Blauer Draht zur Erdung der Rückseite
Steckschloss
Kunststoffstreifen zum Abkleben des Steckschlosses
Prüfen Sie die Ware nach Erhalt auf Vollständigkeit und
Zustand.
2 Funktion des Terminals IF-80x
Terminals der Serie IF-80x sind Teil eines Zutrittskontrollsystems. Sie werden vorzugsweise direkt neben
Sperren installiert. Im Allgemeinen werden Sie mit einer RS485-Datenleitung an ein Master-Terminal,
Zutrittsmanager oder Terminal-Controller angeschlossen. Konzipiert sind diese Terminals zur
Zutrittskontrolle von Personen, die sich mit RFID-Identifikationsmitteln identifizieren, sowie zur Steuerung
und Überwachung von Sperreinrichtungen.
Wir empfehlen:
die Verlegung eines eigenen, separat abgesicherten Stromkreises.
30 cm Abstand des Terminals zu anderen Systemen mit RFID-Ausweislesern.
10 cm Abstand der Anschlusskabel zu Starkstromleitungen.
3 Gefahr durch elektrischen Strom
Durch Stromschlag können Personen verletzt oder getötet werden.
Machen Sie das Gerät spannungslos.
Beachten Sie die geltenden Unfallverhütungsvorschriften und treffen Sie alle
Sicherheitsmaßnahmen, die ein sicheres Installieren der Geräte gewährleisten.
Der Anschluss an die Netzspannung und die Inbetriebnahme darf nur durch elektrotechnisch
unterwiesene Personen durchgeführt werden.
Die Elektroinstallation, in der das Gerät betrieben wird, muss den Landesnormen entsprechen. Um einen
störungsfreien Betrieb zu gewährleisten, empfehlen wir, die Elektroinstallation nach den Regeln des
TN-S-Systems zu verlegen, d h. getrennte Neutral- und Schutzleiter.
Das Netzkabel ist mit einer Kabelzugentlastung zu sichern.
Das Gerät muss eine externe Trennvorrichtung haben, sodass das Gerät spannungslos gemacht
werden kann.
Das Gerät muss eine externe Absicherung mit einem maximalen Nennstrom von 16 A haben.
Interflex Datensysteme GmbH
1/13

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für interflex IF-800 Outdoor

  • Seite 1 95-10330_IF-800 V2016-10-20 Outdoor Terminal IF-80x-Outdoor-Terminal 1 IF-800 Outdoor / IF-801 Wir freuen uns, dass Sie zur Erfassung von Zutrittsdaten ein Terminal der Serie IF-80x benutzen. Lieferumfang: Slave-Terminal IF-80x  I/O-Controller-Board zur Steuerung von Sperren  Material zur Befestigung  8-polige Klemmleiste ...
  • Seite 2: Bestimmungsgemäße Verwendung

    Spannungsversorgung zum I/O-Controller-Board. Datenleitung vom I/O-Controller-Board zum Terminal IF-80x. Patchkabel vom PC zum Switch oder Hub. RS485-Datenleitung von Controller/Masterterminal zum I/O-Controller-Board. Angaben zu Kabellängen, Kabeltypen und Durchmesser finden Sie in der Tabelle "Funktion der Kabel und Kabeltypen". Interflex Datensysteme GmbH 2/13...
  • Seite 3: I/O-Controller-Board Verbinden

    100 m CAT 5 Ethernet/Patch-Kabel vom Switch/Hub zum max.100 m CAT 5 Controller/Master-Terminal Abgeschirmte Leitung vom Terminal IF-80x zum max.100 m J-Y(ST) Y 4x2x 0,6 mm Controller/Master-Terminal RS485-Buskabel max. 1200 m J-Y(ST) Y 4x2x 0,6 mm Interflex Datensysteme GmbH 3/13...
  • Seite 4 7. Schließen Sie zusätzlich den blauen Draht von der Gehäuserückwand an die PE-Klemme an. 8. Stecken Sie die Klemmleiste auf das IF-800 Outdoor/IF-801-Terminal. 9. Hängen Sie das IF-800 Outdoor/IF-801-Terminal oben ein und drücken es nach unten, bis es an der Wand anliegt.
  • Seite 5 6.5.1 Anbringen des IF-800 Outdoor-/IF-801-Terminals Empfehlung: Montieren Sie das Terminal in einer Höhe von ca. 125 cm (Abstand Boden bis Unterkante des Terminals). Befestigungslöcher vertikale Befestigungsmöglichkeit an der DIN- Unterputzdose alternatives Befestigungsloch, wenn die Befestigungslöcher für US-Norm Kabelzuführung Aufputz von unten erfolgt.
  • Seite 6 6 So wird der Beidraht um die Isolierung gewickelt. 8 Der blaue Draht kommt zusammen mit der PE-Leitung des I/O-Controller-Boards in die Klemme.8 der Klemmleiste 7 Der blaue Draht wird an der Zugentlastung 9 Klemmleiste befestigt. Interflex Datensysteme GmbH 6/13...
  • Seite 7: Wichtige Hinweise Zur Befestigung

    Schrauben Sie die Gehäuserückwand mithilfe einer Wasserwaage durch die beiden Löcher, die mit (1) gekennzeichnet sind. Befestigen Sie die Gehäuserückwand zusätzlich durch eine Schraube mit dem linken unteren Loch (2). Weitere Schritte siehe: Anbringen des IF-800 Outdoor/IF-801-Terminal Der Beidraht muss eine elektrische Verbindung zur Kabelschuh des blauen Drahtes wird mit der Gehäuserückwand haben.
  • Seite 8 Beschädigung des Gerätes führen. Ziehen Sie die Schraube nur leicht an, oder lassen Sie die Schraube weg. Durch zu festes Anziehen der Schraube können mechanische Spannungen entstehen, was zu einer Beschädigung des Gerätes führen kann. Interflex Datensysteme GmbH 8/13...
  • Seite 9: Elektrische Verbindungen

    I/O-Controller-Board verwendet, so ist die Brücke 1 beim zweiten I/O-Controller-Board zu entfernen. BR2: Mit der Brücke 2 werden die Schaltkontakte des Relais von NO auf NC geändert.  BR3: Anstelle der Brücke 3 kann ein Gehäusekontakt angeschlossen werden.  Interflex Datensysteme GmbH 9/13...
  • Seite 10: Abgleichen Des Lesers

    6.9 Geräteadresse einstellen Schalter Adresse 1 Entfällt beim Anschluss an ein Master-Terminal. Adresse 2 Adresse 3 Adresse 4 Adresse 5 Adresse 6 Adresse 7 Adresse 8 Zur Einstellung der Geräteadresse befindet sich auf dem I/O-Controller-Board ein 4-fach Dip-Schalter. Interflex Datensysteme GmbH 10/13...
  • Seite 11: Adresse Einstellen Ohne I/O-Controller-Board

    Über einen Warmstart (Befehl 55) erkennt das Terminal dann seine neue Adresse.  Nach ca. 10sec ist das Terminal wieder betriebsbereit und kann mit dem Befehl cfg überprüft werden. Achten Sie darauf, dass keine Doppeladressierung vorkommt. Die Adresse muss im Adressbereich des Controllers (IF-4070) liegen.  Interflex Datensysteme GmbH 11/13...
  • Seite 12 Steckschloss und schrauben es mit der beiliegenden M2x6 mm Senkkopfschraube fest. Melden Sie das Terminal an ihre Zeiterfassungs-Zutritts Software wie z.B. 6020 oder 6040 an. Überprüfen Sie das Gerät mit einer Mifare oder LEGIC Karte (je nach Bestellung). Interflex Datensysteme GmbH 12/13...
  • Seite 13: Technische Daten

    Nach dem bestimmungsgemäßen Gebrauch ist das Gerät als Elektronikschrott ordnungsgemäß zu entsorgen. Der Eigentümer kann das Gerät selbst entsorgen oder zum Lieferanten zurücksenden. Copyright © 2016 Stand: 20.10.2016 Interflex Datensysteme GmbH Zettachring 16, D-70567 Stuttgart, Germany Tel.: +49 (0711) 1322 0 Internet E-Mail: interflex.info@allegion.com Websites: www.interflex.de...
