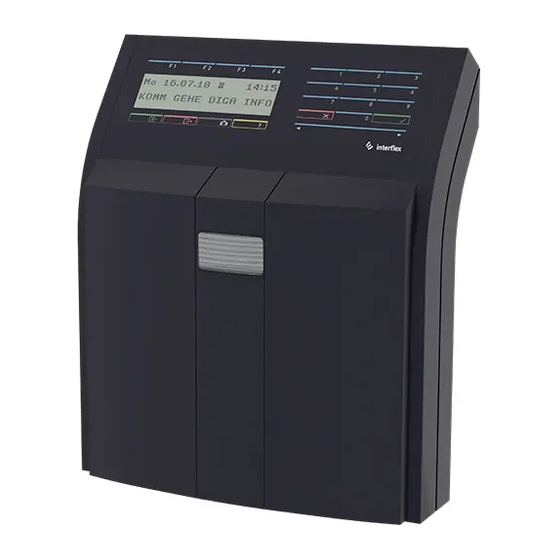

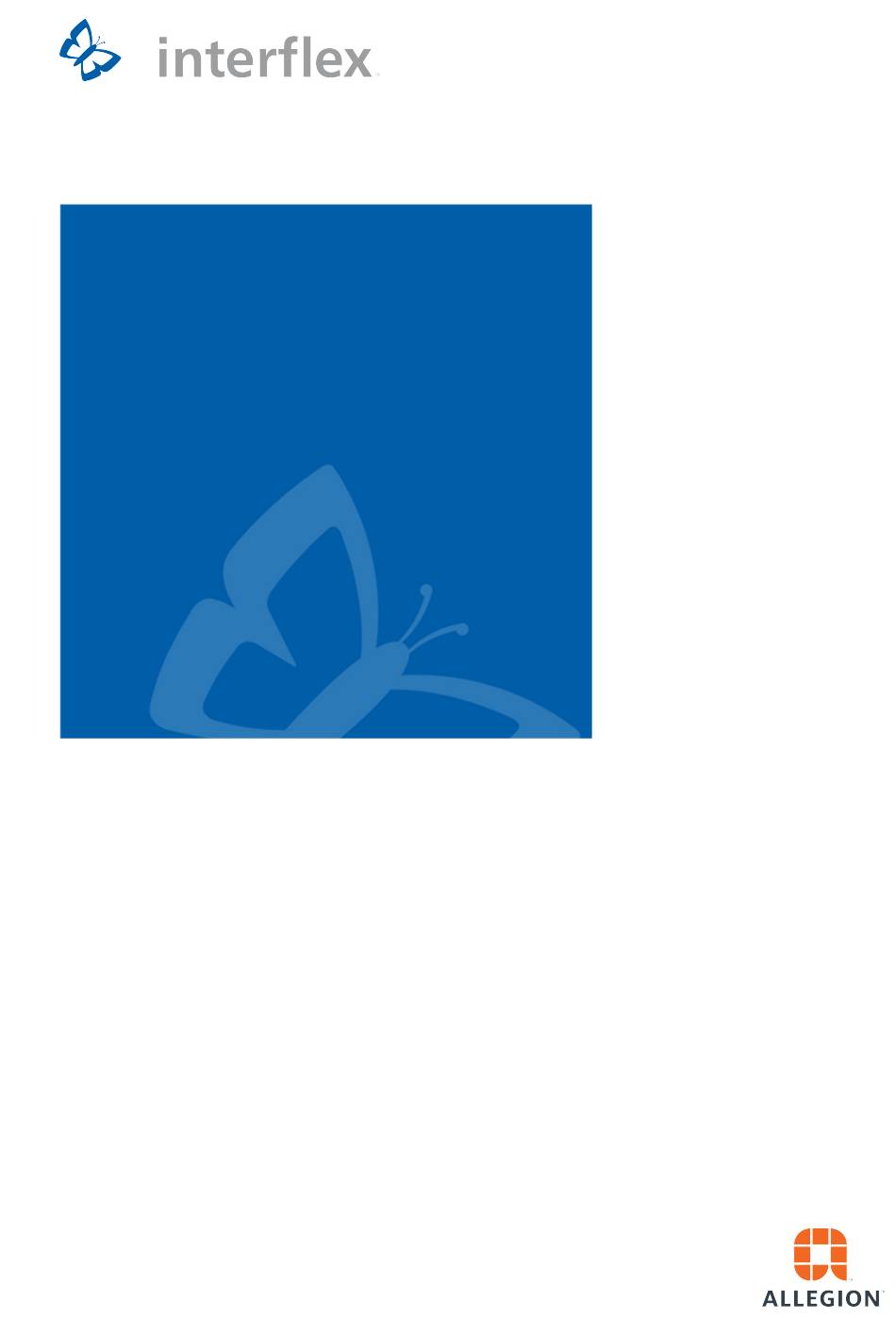

- Seite 1 Terminal IF-4735 Terminal Zeiterfassung 00-4735-04xx...
-
Seite 2: Inhaltsverzeichnis
4.6 Verschlüsselung mit TLS (Transport Layer Security) ..............21 5 Technische Daten ..........................22 6 Wartung und Reinigung ........................23 7 Entsorgung............................23 8 Konformitätserklärungen ......................... 24 8.1 EU-Konformitätserklärung......................24 8.2 UK Declaration of Conformity ..................... 24 © 2022 Interflex Datensysteme GmbH IF-4735 Terminal Zeiterfassung... -
Seite 3: Allgemeines
Dieses Dokument richtet sich ausschließlich an Fachkräfte und elektrisch unterwiesene Personen. Führen Sie die in diesem Dokument beschriebenen Handlungen nur aus, wenn Sie zu dieser Zielgruppe gehören. Für fehlerhafte Montage oder Inbetriebnahme haftet Interflex Datensysteme GmbH nicht. 1.4 Bestimmungsgemäße Verwendung Terminals dieser Serie sind konzipiert für das Lesen von Ausweisen, für die Übertragung der erfassten... -
Seite 4: Sicherheit
Wechselspannung (alternating current) Bluetooth Low Energy CIDR Classless Inter-Domain Routing Gleichspannung (direct current) DIP Switch Schalter in IC-Bauform, Anschlüsse in 2 Reihen (dual in-line package) Elektromagnetische Verträglichkeit Elektrostatische Entladung (electrostatic discharge) Masse (ground) © 2022 Interflex Datensysteme GmbH IF-4735 Terminal Zeiterfassung... -
Seite 5: Kabellängen Und Kabeltypen
In langen Kabeln können Spannungsverluste die Funktionalität des angeschlossenen Geräts beeinträchtigen. Verwenden Sie deshalb keine Kabel, die länger sind, als in der Tabelle angegeben. Verdrahten Sie die Leitungen +5 V und GND mit je zwei Adern bei einer Kabellänge > 50 m. © 2022 Interflex Datensysteme GmbH IF-4735 Terminal Zeiterfassung... -
Seite 6: Systemüberblick
Systemüberblick 2 Systemüberblick Folgende Abbildung zeigt einen exemplarischen Aufbau mit einem Terminal IF-800 zur Zutrittskontrolle. Host-System IF-4735 Terminal Zeiterfassung Externe Spannungsversorgung (optional) PoE-Gerät: Switch oder Power Injektor I/O-Controller-Board I/O-Connector-Board IF-800 Terminal Zutritt © 2022 Interflex Datensysteme GmbH IF-4735 Terminal Zeiterfassung... -
Seite 7: Service-Schnittstelle
8/None Stopbits Flusskontrolle Xon/Xoff 3 Terminal montieren 3.1 Gehäuse öffnen Voraussetzungen ü Das Gerät ist spannungsfrei Vorgehen 1. Steckschloss aufschließen und herausziehen 2. Gehäuseabdeckung nach oben schieben nach vorne abnehmen und festhalten © 2022 Interflex Datensysteme GmbH IF-4735 Terminal Zeiterfassung... -
Seite 8: Gehäuserückwand Befestigen
Nehmen Sie keine Veränderung an der Rückwand vor. Befestigen Sie die Rückwand an einer ebenen und planen Wand. Benutzen Sie nur Originalschrauben und verwenden Sie keine Unterlegscheiben. Die Montage eines AT-Gehäuses ist in einem eigenen Abschnitt beschrieben (siehe unten). © 2022 Interflex Datensysteme GmbH IF-4735 Terminal Zeiterfassung... - Seite 9 Befestigen Sie die Gehäuserückwand mit 3 Schrauben wie abgebildet. Folgende Abbildung zeigt die Gehäuserückwand und ihre Seitenansicht mit aufgestecktem Terminal 3 Bohrungen für Wandmontage Ausschnitt für verlegte Kabel (Unterputz) Verlegte Kabel (Unterputz) Zuführung für Kabel (Aufputz) Wand Montage eines AT-Gehäuses © 2022 Interflex Datensysteme GmbH IF-4735 Terminal Zeiterfassung...
-
Seite 10: Terminal Und Komponenten Verdrahten
Terminals im AT-Gehäuse können ausschließlich an 230 V AC oder 110 V AC angeschlossen werden. Um das Terminal anzuschließen: 1. Spannungsversorgung anschließen COM + COM - + VCC - Tx + Tx - AC - AC + AC + AC © 2022 Interflex Datensysteme GmbH IF-4735 Terminal Zeiterfassung... - Seite 11 Für eine redundante Spannungsversorgung des Terminals benötigen Sie ein externes Netzteil 18 V DC; 1 A. Sollte die Spannungsversorgung über Ethernet (PoE) ausfallen, schaltet der Controller automatisch auf Spannungsversorgung über Netzteil um. Für die redundante Spannungsversorgung muss der Jumper auf Spannungsversorgung über PoE eingestellt sein. © 2022 Interflex Datensysteme GmbH IF-4735 Terminal Zeiterfassung...
-
Seite 12: Optional: Internes I/O-Controller-Board Anschließen
Zur Ansteuerung von potentialfreien Zustandskontakten (Relais) über die interne Lesereinheit können im Terminal bis zu zwei I/O-Controller-Boards angeschlossen werden. +/AC -/AC +/AC -/AC COM + COM - Spannungsversorgung Kontrollelement, z. B. Türöffner Türsensoren © 2022 Interflex Datensysteme GmbH IF-4735 Terminal Zeiterfassung... -
Seite 13: Optional: Externes I/O-Controller-Board Anschließen
Über WLAN mit der IF-ServiceApp 75-99-0013 Über die Service-Schnittstelle bzw. USB Service-Schnittstelle Controller IF-4xxx 75-4070-0001 Service-Kabel 4xxx (Anschluss im Gehäuse) Controller IF-4070 75-4070-0002 Service-Kabel 4xxx (Anschluss über RJ45) Terminal IF-5xxx 75-99-0006 Service-Kabel 5xxx © 2022 Interflex Datensysteme GmbH IF-4735 Terminal Zeiterfassung... -
Seite 14: Controller Mit Netzwerk Verbinden
Die Bedingungen für ein gültiges Kennwort und wie Sie das Kennwort ändern können, ist unter Benutzer und Kennwörter beschrieben. Erst nach Eingabe eines Kennworts werden die Netzwerk-Dienste gestartet und die Netzwerkverbindung kann hergestellt werden. Netzwerkverbindung herstellen © 2022 Interflex Datensysteme GmbH IF-4735 Terminal Zeiterfassung... -
Seite 15: Netzwerkparameter Prüfen Und Einstellen
Zur Speicherung neuer Daten müssen Sie die Abfragezeile Write to EEPROM (y/n)? mit y bestätigen. Geänderte Daten werden erst nach einem Neustart wirksam, z. B. nach einem Kaltstart. SSH-Verbindungen müssen Sie nach der Parametrierung korrekt beenden. © 2022 Interflex Datensysteme GmbH IF-4735 Terminal Zeiterfassung... -
Seite 16: Netzwerkparameter Einstellen
Beachten Sie bei der Vergabe der IP-Adresse und beim Einrichten des Netzwerks den aktuellen Stand der Technik zur Absicherung und Segmentierung von Unternehmens-Netzwerken. Interflex empfiehlt, alle installierten Geräte und Server in einem VLAN zu betreiben. Werte (z. B. Gateway, Netmask usw.), die Sie nicht verändern möchten, quittieren Sie mit Enter. -
Seite 17: Schnittstellen Und Buchungsspeicher Parametrieren
Number of bookings (1000) : 50 Notice: Baudrate terminalbus: 2 (9600, 8, ep), 3 (19200 , 8, ep) appropr. terminals only Protocol terminalbus: 0 (erfProt), 1 (rsiProt, 9600,8,noParity) Your license allows 16 terminals as maximum © 2022 Interflex Datensysteme GmbH IF-4735 Terminal Zeiterfassung... -
Seite 18: Konfigurationsdaten Der Terminals Listen
Numerische Hardware-Adresse, mit der das Zeit-/ Zutrittsprogamm die Terminals verwaltet Host-Verwaltungsnummer Die Nummern werden im Zeit- / Zutrittsprogramm parametriert und erst nach dem Laden der Daten angezeigt. type Gerätetyp, z. B. Terminal IF‑xxx © 2022 Interflex Datensysteme GmbH IF-4735 Terminal Zeiterfassung... -
Seite 19: Controller Neu Starten
Einige Änderungen erfordern einen Neustart des Controllers. Sie können diesen direkt am Controller durchführen oder mit den entsprechenden Befehlen über die Konsole. Reset-Taster DIP-Schalter RUN-LED Warmstart Der Warmstart führt folgende Aktionen aus: Anwendung beenden Anwendung neu starten Zugehöriger Konsolen-Befehl: oc -s oder factory-reset application-restart © 2022 Interflex Datensysteme GmbH IF-4735 Terminal Zeiterfassung... - Seite 20 Mitteln, z. B. Warmstart nicht beheben lassen. 1. Schalter einstellen: 2. Reset-Taster kurz drücken 3. Warten, bis die RUN-LED wieder dauerhaft leuchtet (Vorgang kann 45 s dauern) 4. Schalterstellung zurücksetzen: Zugehöriger Konsolen-Befehl: oc -c oder factory-reset application © 2022 Interflex Datensysteme GmbH IF-4735 Terminal Zeiterfassung...
-
Seite 21: Verschlüsselung Mit Tls (Transport Layer Security)
Um die Datenübertragung zwischen Host-System und Controller mit dem Protokoll TLS zu verschlüsseln, müssen am System IF-6040 bei der Inbetriebnahme zusätzliche Einstellungen vorgenommen werden. Nähere Informationen zu diesem Thema finden Sie in der Dokumentation IF-6040 Administration. © 2022 Interflex Datensysteme GmbH IF-4735 Terminal Zeiterfassung... -
Seite 22: Technische Daten
Bis zu zwei I/O-Controller-Boards mit je 1 Ausgang (optional), max. 30 V / 2 A Sabotagekontakt Optional: Gehäusekontakt, schaltet beim Entfernen der Frontplatte Allgemeine Daten Schutzart IP30 (bei Leitungsverlegung Unterputz) Luftfeuchtigkeit Max. 95%, nicht betauend Umgebungstemperatur +4° C bis +40° C © 2022 Interflex Datensysteme GmbH IF-4735 Terminal Zeiterfassung... -
Seite 23: Wartung Und Reinigung
Benutzen Sie zum Reinigen handelsübliche Glas- und Kunststoffreiniger. 7 Entsorgung Nach dem bestimmungsgemäßen Gebrauch ist das Gerät als Elektronikschrott ordnungsgemäß zu entsorgen. Sie können das Gerät selbst entsorgen oder an den Lieferanten zurücksenden. © 2022 Interflex Datensysteme GmbH IF-4735 Terminal Zeiterfassung... -
Seite 24: Konformitätserklärungen
Konformitätserklärungen 8 Konformitätserklärungen 8.1 EU-Konformitätserklärung Hiermit erklärt Interflex, dass die Geräte den Richtlinien 2014/53/EU (RED) und 2011/65/EU (RoHS) entsprechen. Die vollständige EU-Konformitätserklärung finden Sie auf unserer Website im Media- / Download-Bereich: www.interflex.de 8.2 UK Declaration of Conformity The Restriction of the Use of Certain Hazardous Substances in Electrical and...
