3 Terminal montieren

3.3 Terminal und Komponenten verdrahten

HINWEIS
Sachschaden durch unsachgemäßen Anschluss des Geräts
Unsachgemäßer Anschluss kann zu Beschädigung des Geräts führen.
Elektrische Anschlüsse nur im spannungslosen Zustand herstellen
u
Änderungen an Steckbrücken (Jumpern) und DIP-Schaltern nur im spannungslosen Zustand
u
durchführen

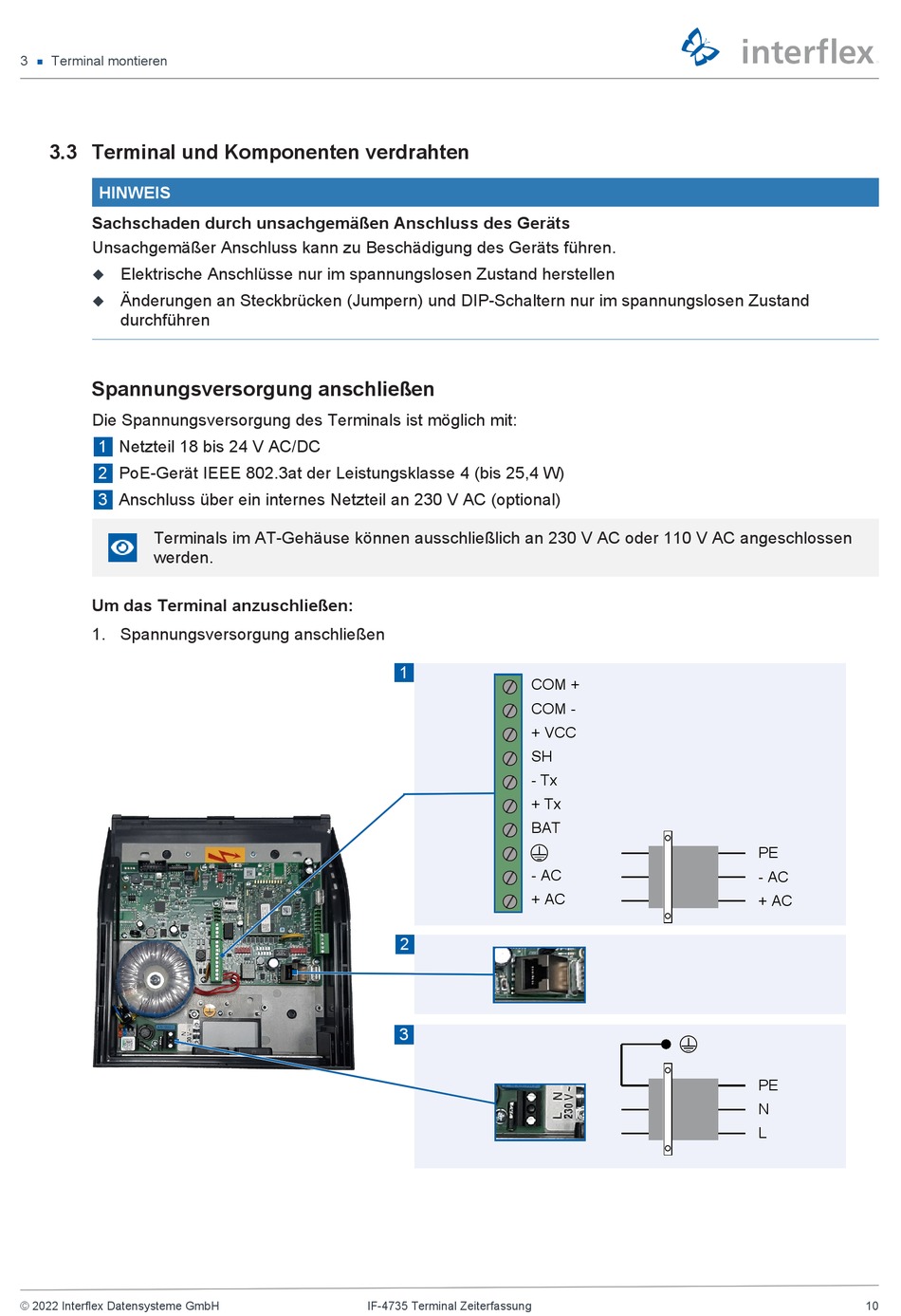

Spannungsversorgung anschließen
Die Spannungsversorgung des Terminals ist möglich mit:
1 Netzteil 18 bis 24 V AC/DC
2 PoE-Gerät IEEE 802.3at der Leistungsklasse 4 (bis 25,4 W)
3 Anschluss über ein internes Netzteil an 230 V AC (optional)
Terminals im AT-Gehäuse können ausschließlich an 230 V AC oder 110 V AC angeschlossen
werden.
Um das Terminal anzuschließen:
1. Spannungsversorgung anschließen
© 2022 Interflex Datensysteme GmbH
1
COM +
COM -
+ VCC
SH
- Tx
+ Tx
BAT
- AC
+ AC
2
3
IF-4735 Terminal Zeiterfassung
PE
- AC
+ AC
PE
N
L
