Warnung: Mit Schmutz verunreinigte Druckluft kann das Produkt zerstören, Wird verunreinigte Druckluft an das Produkt
angeschlossen, so erlischt die Ge währleistung.
Druckluftleitungen sollten aus Nicht-Eisenhaltigen Rohren bestehen. Die Druckluftversorgung soll unge fähr 0,5 bar
höher sein als der Druck, der erforderlich ist, den Stellantrieb maximal zu öffnen.
Alle Anschlüsse sind auf Dichtheit zu überprüfen. Beachte, dass der Stellungsregler bei Normalbetrieb eine Leckage
von ungefähr 0,7Nm³/h bei einer Druckluftversorgung von 6 bar Überdruck hat.
Die pneumatischen Anschlüsse des Stellungsreglers befinden sich seitlich an der rechten Seite des Gehäuses und sind
bezeichnet mit I, S und O, was bedeutet:
Anschluss
Bedeutung
I
Eingangssignal
S
Luftdruck-
versorgung
O
Ausgangssignal
Alle pneumatischen Anschlüsse des Stellungsreglers bzw. des Manometerblocks sind Innengewinde ¼" NPT. Zum
Verbinden von Stellungsregler und pneu atischen Stellantrieb sind Rohre mit mindes tens 6mm Außendurchmesser zu
verwenden. Das Material der Rohre kann beim EP5 und PP5 aus Edelstahl oder Nylon, und soll beim ISP5 aus nicht
eisenhaltigem Metall sein.
4.3.2 Elektrischer Anschluss EP5
Der elektrische Anschluss muss gemäß BS 6739 (Leitfaden für Messgeräte in Prozesssteuerungssys temen; Gerätean-
ordnung) oder gleichwertiger landes spezifischer Normen erfolgen.
Der Stellungsregler benötigt standardmäßig ein 4-20mA Eingangssignal. Es besteht die Möglichkeit den Stellungsregler
EP5 und ISP5 in der Variante mit 0-10V DC Eingangssignal zu erhalten.
Hinweis: Ein Wechsel der beiden Eingangssignale ist nicht möglich. Wenn nichts anderes bei der Bestellung angege-
ben wird, wird die Standardversion mit einem 4-20mA Eingangssignal ausgeliefert.
Wichtiger Hinweis: Es ist sicherzustellen, dass der Widerstand zwischen Erdungsklemme des Stellungsreglers und der
lokalen Erde < 1 Ohm ist.
An der Anschlussklemme und an der Erdungsklemme können Adern mit 0,5 bis 2mm² Querschnitt an geschlossen wer-
den. Die Polarität ist beim Anschluss unbedingt zu beachten. Siehe Bild 6.

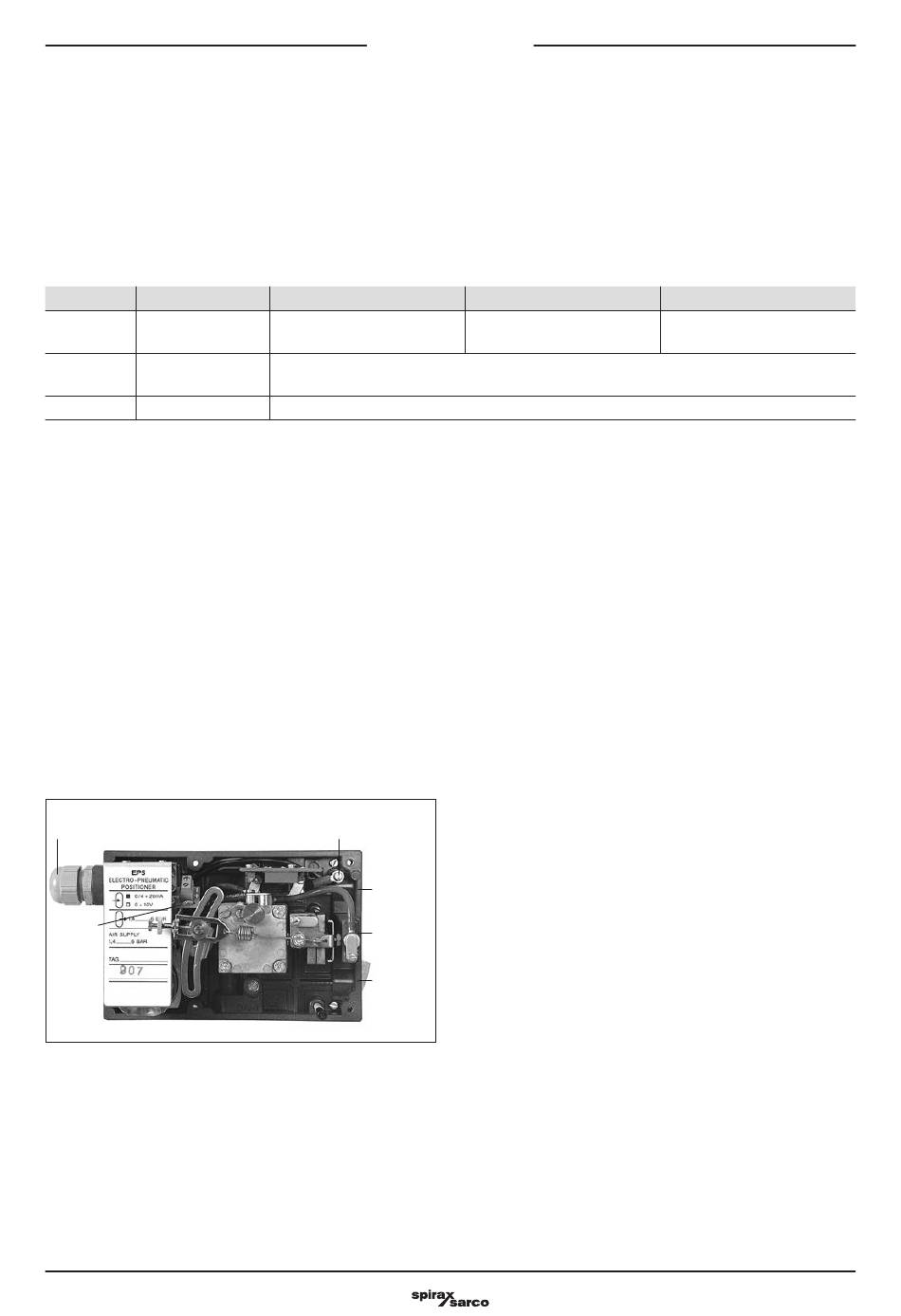

Kabelver-
schraubung
An-
schluss-
klemme
-
+
Bild 6
4.3.3 Elektrischer Anschluss ISP5
Einsatz in explosionsgefährdeten Bereichen
In explosionsgefährdeten Bereichen ist der Stellungs regler ISP5 einzusetzen, sofern seine Ausführung den Anforderun-
gen des explosionsgefährdeten Bereichs erfüllt. Der ISP5 trägt die Kennzeichnung Ex II2G EEx ib IIC T4 und hat die
Schutzart „eigensicher".
Es muss sichergestellt werden, dass der ISP5 den Anforderungen des explosionsgefähreten Bereichs erfüllt.
Es muss sichergestellt werden, dass das Eingangs signal über einen eigensicheren Stromkreis dem Stel lungsregler
ISP5 zugeführt wird. Der eigensichere Stromkreis muss gemäß EN50.014 und EN 50.020 und mit Rücksicht auf die im
10
4. Montage
ISP5
Nicht verwenden,
Blindstopfen einsetzen
Luftdruckversorgung, 1,4 bis 6 bar Überdruck, abhängig vom verwendeten
Stellantrieb und dessen Federbereich, anschließen
Mit dem Anschluss des Antriebs verbinden
Erdungs-
klemme
I
S
O
©
EP5
Nicht verwenden,
Blindstopfen einsetzen
PP5
Eingangssignal vom Reg-
ler anschließen
IM-P402-128 D
