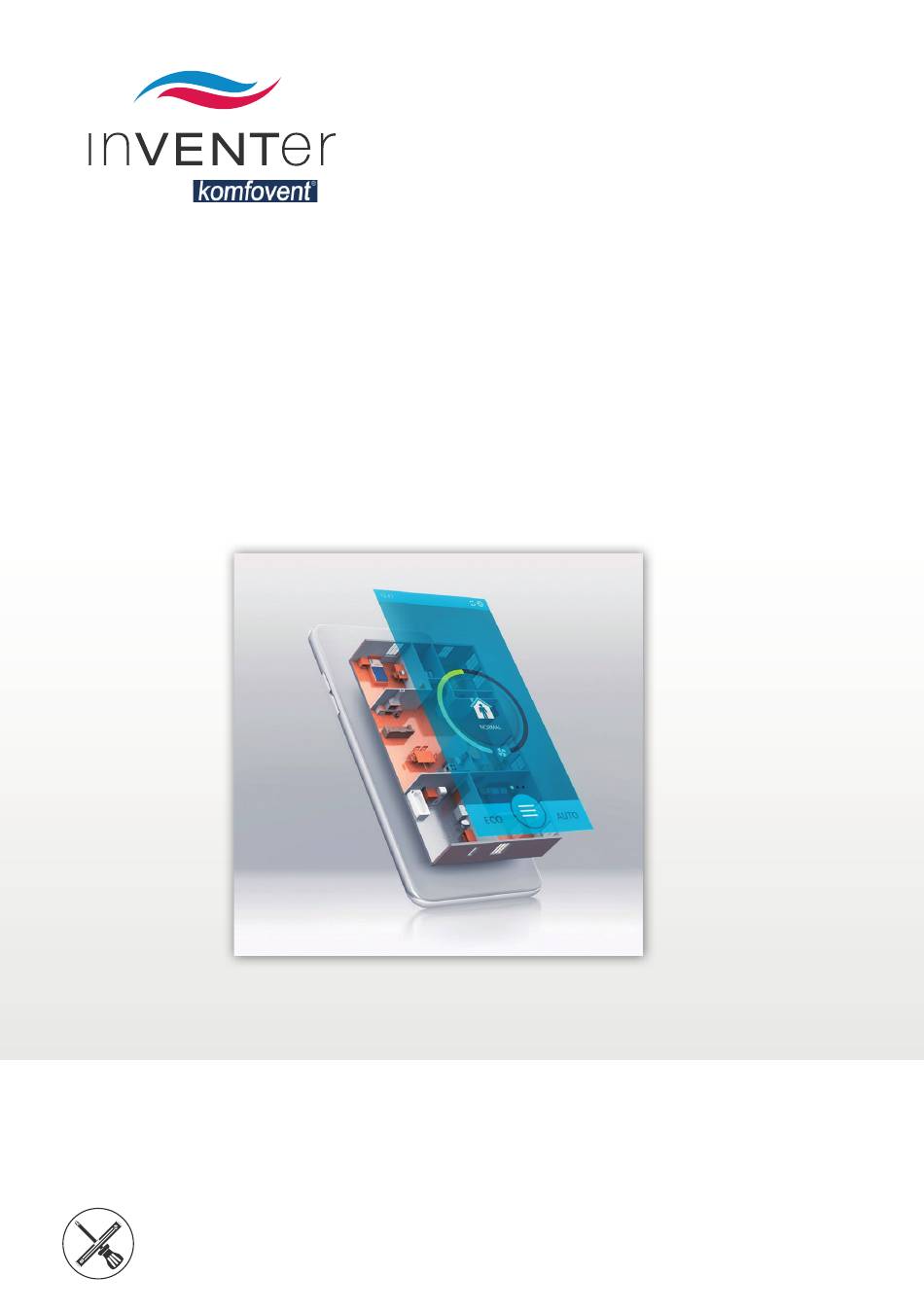

Komfovent inVENTer C8 Montageanleitung
Intelligentes steuerungssystem
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Komfovent inVENTer C8
Inhaltszusammenfassung für Komfovent inVENTer C8
- Seite 1 powered by Montageanleitung intelligentes Steuerungssystem www.inventer.de...
-
Seite 2: Marken, Urheber- Und Schutzrechte
KOMFOVENT CONTROL App und anderer entsprechender Dienste. vollständige Übereinstimmung keine Gewähr übernommen werden kann. Die KOMFOVENT CONTROL App ist eine mobile Anwendung zur Fernüberwachung und -steu- In der vorliegenden Dokumentation ist die Funktionalität des Standardumfanges beschrieben. erung eines mit dem Internet verbundenen Centra Geräts. Diese Bedingungen enthalten auch Die Dokumentation enthält aus Gründen der Übersichtlichkeit nicht sämtliche Detailinformationen... -
Seite 3: Kündigung
KOMFOVENT. periodische Erfassung Ihrer Geräteinformationen gemäß Punkt "Datenkategorien und Vorgaben". Dies kann in der KOMFOVENT CONTROL App erfolgen, indem Sie die Annahme der Datenschut- KOMFOVENT haftet nicht für direkte oder indirekte Schäden, die Ihnen oder anderen entstehen, zerklärung ablehnen. -
Seite 4: Inhaltsverzeichnis
INHALTSVERZEICHNIS BENUTZER- UND SICHERHEITSHINWEISE Inhaltsverzeichnis Benutzer- und Sicherheitshinweise Benutzer- und Sicherheitshinweise ..................7 Benutzerinformation ....................... 7 Danke, dass Sie sich für ein Qualitätsprodukt von inVENTer entschieden haben! Sicherheitshinweise ....................... 8 Datensicherheitshinweise ....................10 Dieses Kapitel gibt Ihnen einen Überblick über die grundsätzlichen Sicherheitsvorkehrungen für einen sicheren und einwandfreien Betrieb Ihres Lüftungssystems. -
Seite 5: Benutzer- Und Sicherheitshinweise
BENUTZER- UND SICHERHEITSHINWEISE BENUTZER- UND SICHERHEITSHINWEISE Sicherheitshinweise • VORSICHT: Die Montage des Systems darf nur durch qualifiziertes Personal erfolgen. Vor dem Beginn der Arbeiten sollte Ihnen ein Projekt vorliegen, aus dem die Anzahl der Die Montageanleitung ist Teil Ihres Lüftungsgeräts und Ihres Bedienfelds; und muss ständig ver- Lüftungsgeräte, die Lage der Lüftungsgeräte, das Lüftungsprinzip und die dazugehörigen fügbar sein (siehe www.inventer.de/downloads). -
Seite 6: Konformität
BENUTZER- UND SICHERHEITSHINWEISE • HINWEIS: Das Bedienpanel wird an die Steuerbox angeschlossen. Die Länge des Installati- Die Verarbeitung dieser Daten ist für den Betrieb der KOMFOVENT CONTROL App und die Be- onskabels für das Bedienpanel darf 150 m nicht überschreiten. -
Seite 7: Systemübersicht: C8 Intelligentes Steureungssystem
KOMFOVENT-Server gesendet. Der Server stellt keine Verbindung zur Steuereinheit her und Das moderne Steuerungssystem für die Lüftung von Mehrfamilienhäusern wurde speziell für speichert keine weiteren Daten, bis die KOMFOVENT CONTROL App heruntergeladen und die Lüftungsanlagen mit einem Volumenstrom <300 m /h entwickelt. -
Seite 8: Aufbau
1 Lokales Netzwerk oder Internetverbindung 5 Anschluß an die Spannungs- 2 Anschluß Bedienpanel versorgung 3 QR Code Komfovent-App 6 Anschluß interne Steuerungselemente Der Temperatur-Kanalsensor misst die Temperaturschwankungen in der Zuluft und sendet diese 4 Anschluß externe Elemente 7 Sicherung Stromversorgung Informationen an die Steuerelektronik zurück. -
Seite 9: Elektrischer Anschluss
ELEKTRISCHER ANSCHLUSS ELEKTRISCHER ANSCHLUSS Elektrischer Anschluss Anschlussbelegungen GEFAHR Betriebsart RTU Offen liegende elektrische Komponenten. Stromschlag und Verletzung durch spannungsführende Bauteile (230 V, 50 Hz)! • Vor Arbeiten an elektrischen Anlagen betroffene Geräte von der Stromversorgung trennen. +24V • Prüfen Sie die Isolierung des Netzkabels oder anderer Kabel. Sensor der Luftqualität/ •... -
Seite 10: Mögliche Anschlüsse
ELEKTRISCHER ANSCHLUSS ELEKTRISCHER ANSCHLUSS Mögliche Anschlüsse Alle Kabel von externen Komponenten müssen durch die Gummitüllen geführt werden. Um das ► Befestigen Sie die Halteplatte am Zuluftka- Kabel richtig abzudichten, vermeiden Sie es, ein X in die Tülle zu schneiden oder ein zu großes nal mit Schrauben, die für den Anwendungs- Loch zu machen. - Seite 11 Die Küche und Kamin Betriebsarten sind nur verfügbar, wenn sie das Gerät in Verbindung mit Sensors und der genaue Anschluss müssen in den Einstellungen angegeben werden. (Siehe einem Bedienfeld C6.1 oder direkt über die Komfovent Control App betrieben. Bedienungsanleitung C6.1).
-
Seite 12: Bedienpanel Montieren
BEDIENPANEL MONTIEREN BEDIENPANEL MONTIEREN Bedienpanel montieren Anschlussplan Montagevorbereitung HINWEIS: Beschädigung der Elektronikplatine durch Verwendung falscher Schrauben! Weiß • Verwenden Sie keine anderen Größen oder Arten von Schrauben als die, welche im Lieferum- fang der Bedieneinheit enthalten sind. Grün LIN B Gelb LIN A HINWEIS: Beschädigung der Elektronikplatine durch Kontakt mit Wasser! -
Seite 13: Elektrischer Anschluss
BEDIENPANEL MONTIEREN EINSCHALTEN DES GERÄTS Einschalten des Geräts Elektrischer Anschluss HINWEIS: Stift Spannungsschwankungen in der Stromversorgung können elektronische Kom- ponenten des Gerätes zerstören Voraussetzung • Benutzen Sie das Gerät nicht mit einer temporären elektrischen Stromversorgung (z.B. Notstro- • Das Gerät ist angebracht/montiert. maggregat)! •... -
Seite 14: Verbindung Zu Einem Lokalen Netzwerk Oder Dem Internet
Die Gesamtkabellänge des Datenka- bels darf 100 m nicht überschreiten ► Wählen Sie in den Einstellungen Ihres Com- puters die Option Ethernet. Komfovent Home app ► Wählen Sie "Internet Protocol Version 4 (TCP/IPv4)" (Eigenschaften des Internetpro- Internet Protocol Version 4 (TCP/IPv4) Properties tokolls Version 4). -
Seite 15: Verbindung Zu Dem Internet
• Die zusätzlichen Werkzeuge und Hilfsmittel sind vorhanden. NORMAL • Das Smartphone ist mit dem Internet verbunden. ► Laden Sie die KOMFOVENT CONTROL App herunter. AUTO ► Scannen Sie den QR-Code. Den QR-Code finden Sie auf dem Etikett der Steuerelektronik. -
Seite 16: Anschlussmöglichkeiten
Login Anschlussmöglichkeiten Saubere Filter Kalibrierung Voraussetzung Komfovent Control • Das Gerät ist angebracht/montiert. • Das Gerät ist eingeschaltet und mit dem Stromnetz verbunden. • Das Laptop ist mit Internet-Netzwerk verbunden. ► Deaktivieren Sie in den Internet-Browser-Einstellungen die Verwendung aller Proxy-Server, die Einstellungen zurücksetzen... -
Seite 17: Ausschalten
Bedienpanel C6.2 Einstellung des Lüftungsmodus Das C6.2 Bedienpanel kann nur die Werte für Luftmenge, Temperatur, Wochenzeit usw. abrufen, die zuvor über einen Laptop, die Komfovent Control App oder ein C6.1-Bedienpanel eingestellt user Logout wurden. Änderungen an den Einstellungen sind über dieses Bedienfeld nicht möglich. -
Seite 18: Bedienpanel C6.2
ERSTES EINRICHTEN ERSTES EINRICHTEN Bedienpanel C6.1 Ausschalten Wenn das Gerät an das Stromnetz angeschlossen ist, wird auf dem Bedienfeld ein Startbildschirm oder ein Bildschirm-schoner angezeigt. Durch Berühren des Bildschirmschoners auf dem Bild- schirm wird dieser auf den Startbildschirm zurückgesetzt. ► Das Gerät wird durch Drücken der Ein-/Aus- Einschalten schalttaste ausgeschaltet. -
Seite 19: Betriebsarten
ERSTES EINRICHTEN ERSTES EINRICHTEN Betriebsarten Ausschalten Voraussetzung • Das Gerät ist angebracht/montiert. Voraussetzung • Die Bedienpanel ist angeschlossen. • Das Gerät ist angebracht/montiert. 16:30 16:30 • Das Gerät ist eingeschaltet und mit dem • Die Bedienpanel ist angeschlossen. Stromnetz verbunden. •... -
Seite 20: Gewährleistung Und Garantie
GEWÄHRLEISTUNG UND GARANTIE SERVICE Gewährleistung und Garantie Service Gewährleistung: Reklamation: Beachten Sie den bestimmungsgemäßen Gebraucht, um den Gewähleistungsanspruch Überprüfen Sie die Lieferung bei Erhalt, anhand des Lieferscheines, auf Vollständigkeit und aufrechtzuerhalten. Transportschäden. Reklamieren Sie fehlende Positionen unverzüglich, spätestens innerhalb von 14 Tagen, bei Ihrem Lieferanten, Händler oder Werksvertreter. -
Seite 21: Zusätzliche Anmerkungen
Freigabenprotokoll Datum Korrekturen Freigeben Verantwortliche Person Verantwortliche Person ja /nein ja/nein (inVENTer) (Komfovent) Zusätzliche Anmerkungen inVENTer GmbH Ortsstraße 4a D-07751 Löberschütz www.inventer.de Änderungen vorbehalten. Keine Haftung für Druckfehler. Artikelnummer: 5016-0005 Version: 1.0 – 02/2023...
