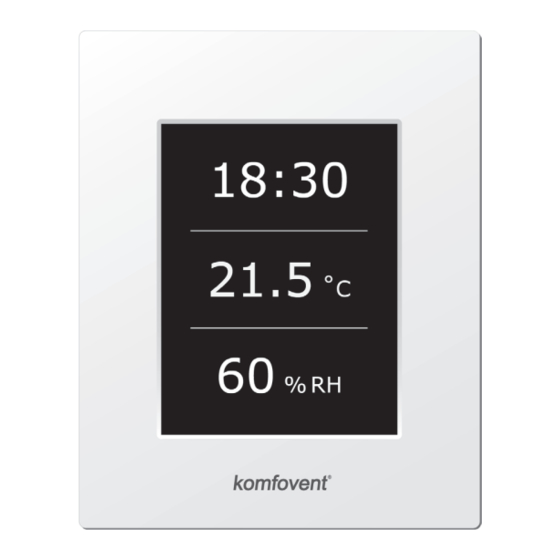

- Seite 1 20°C 22°C 21°C ZUSÄTZLICHE ZONENSTEUERUNG C5 INSTALLATIONSHANDBUCH...
-
Seite 2: Inhaltsverzeichnis
4. EINSTELLUNGEN AN DER C5-STEUERUNG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 UAB KOMFOVENT behält sich das Recht vor, Änderungen ohne Benachrichtigung der Anwender vornehmen zu können... -
Seite 3: Einleitung
Handbuch dienen zu Erklärungszwecken und können vom tatsächlichen Produkt abweichen . Eine zusätzliche Zonensteuerungsfunktion ist für die Lüftungsgeräte Verso Standard und Verso Pro/Pro 2 mit C5-Regler verfügbar . Diese Funktion ermöglicht bis zu drei verschiedene Temperaturzonen im selben Lüftungssystem . Die Temperatur in der Hauptzone wird durch die vorhandenen Heizer/Kühler des RLT-Geräts aufrechterhalten . -

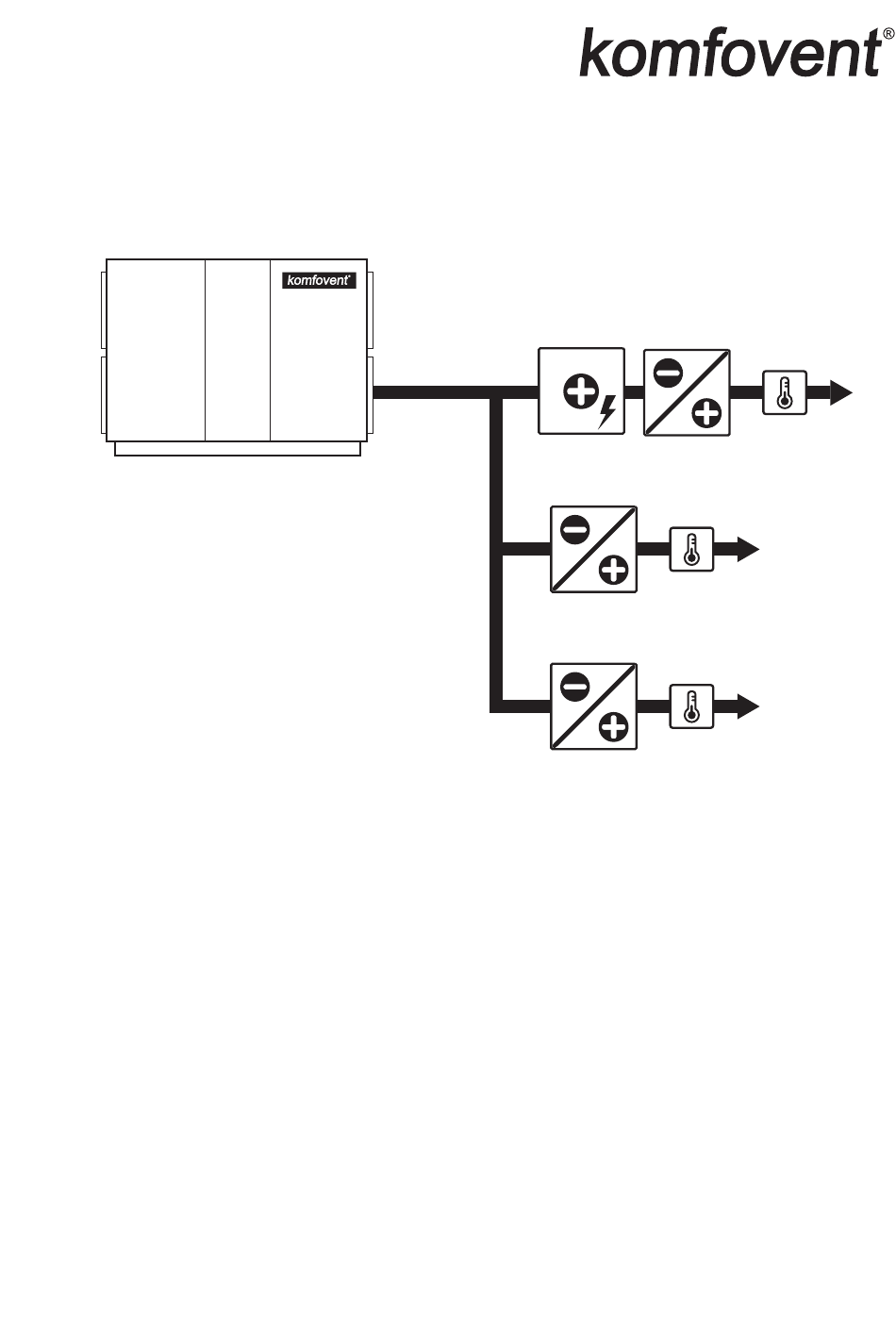

Seite 4: Anwendungsbeispiele Für Verso Pro-Einheiten
* Wenn die komplette elektrische Heizeinheit Verso Pro/Pro 2 verwendet wird, sind keine zusätzlichen Zonensteuermodule erforderlich, und PM-Platinen innerhalb der elektrischen Heizeinheit werden für den gleichen Zweck verwendet . UAB KOMFOVENT behält sich das Recht vor, Änderungen ohne Benachrichtigung der Anwender vornehmen zu können ZC_20-05... -
Seite 5: Anwendungsbeispiele Für Verso Pro 2-Einheiten
* Wenn die komplette elektrische Heizeinheit Verso Pro/Pro 2 verwendet wird, sind keine zusätzlichen Zonensteuermodule erforderlich, und PM-Platinen innerhalb der elektrischen Heizeinheit werden für den gleichen Zweck verwendet . UAB KOMFOVENT behält sich das Recht vor, Änderungen ohne Benachrichtigung der Anwender vornehmen zu können ZC_20-05... -
Seite 6: Installation
Wenn die komplette elektrische Heizeinheit Verso Pro/Pro 2 verwendet wird, sind keine zusätzlichen Zonensteuermodule erforderlich, und PM-Platinen innerhalb der elektrischen Heizeinheit werden für den gleichen Zweck verwendet . UAB KOMFOVENT behält sich das Recht vor, Änderungen ohne Benachrichtigung der Anwender vornehmen zu können ZC_20-05... -
Seite 7: Verbindung Von Zonenmodulen Mit Verso Standard-Einheiten
Für die Verbindung wird CAT5 oder ein ähnliches verdrilltes Kabel empfohlen . Wenn mehr als ein Zonenmodul ver- (PM Board) wendet wird, kann das zweite Modul parallel von der C5-Platine oder vom ersten Zonenmodul aus angeschlossen werden . Die maximale Länge des Kabels von der C5-Platine bis zum letzten Zonenmodul darf 150 m nicht überschreiten . -
Seite 8: Verbindung Von Zonenmodulen Mit Verso Pro-Einheiten
Modul parallel von der PD2-Box oder vom ersten Zonenmodul aus angeschlossen werden . Die maximale Länge des Kabels von der C5-Platine bis zum letzten Zonenmodul darf 150 m nicht überschreiten . Ein Zonensteuerungsmodul ist nicht erforderlich, wenn der komplette elektrische Verso Pro-Heizabschnitt als zusätz- liche Temperaturzonenheizung oder zusätzliche Heizstufe verwendet wird (siehe Anwendungsbeispiele in Abschnitt 1 .2 . -
Seite 9: Verbindung Von Zonenmodulen Mit Verso Pro 2-Einheiten
Modul parallel von der Automatisierungsbox oder vom ersten Zonenmodul aus angeschlossen werden . Die maximale Länge des Kabels von der C5-Platine bis zum letzten Zonenmodul darf 150 m nicht überschreiten . Ein Zonensteuerungsmodul ist nicht erforderlich, wenn der komplette elektrische Verso Pro 2-Heizabschnitt als zusätz- liche Temperaturzonenheizung oder zusätzliche Heizstufe verwendet wird (siehe Anwendungsbeispiele in Abschnitt 1 .2 . -
Seite 10: Konfiguration Und Verdrahtung
1 2 3 4 5 Heizen+Kühlen 1 2 3 4 5 Kombi-Spule (Heizen/Kühlen) UAB KOMFOVENT behält sich das Recht vor, Änderungen ohne Benachrichtigung der Anwender vornehmen zu können 1 2 3 4 5 ZC_20-05 Heizen 1 2 3 4 5... -
Seite 11: Zonenmodul-Konfiguration Für Wassererhitzer
13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 Temperatur-Sollwert UAB KOMFOVENT behält sich das Recht vor, Änderungen ohne Benachrichtigung der Anwender vornehmen zu können (11..50°C) ZC_20-05... -
Seite 12: Zonenmodulkonfiguration Für Dx-Einheiten (Modulierende Direktverdampfung)
13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 * Nur mit kompatiblen DX-Einheitenmodellen . UAB KOMFOVENT behält sich das Recht vor, Änderungen ohne Benachrichtigung der Anwender vornehmen zu können ZC_20-05... -
Seite 13: Zonenmodulkonfiguration Für Direkt Expandierende Einheiten (Dx) Vom Typ On/Off
13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 UAB KOMFOVENT behält sich das Recht vor, Änderungen ohne Benachrichtigung der Anwender vornehmen zu können ZC_20-05... -
Seite 14: Zonenmodul-Konfiguration Für Zusätzliche Elektrische Heizung
13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 UAB KOMFOVENT behält sich das Recht vor, Änderungen ohne Benachrichtigung der Anwender vornehmen zu können ZC_20-05... -
Seite 15: Einstellungen An Der C5-Steuerung
Stufe 3 Aktivieren Stufe 4 Sollwert 20.0 Elektrische °C Stufe 5 Wärmepumpe Stufe 6 Min. Schaltverzögerung zwischen Heizen/Kühlen Unabhängig 2. ZUSÄTZLICHE ZONENSTEUERUNG (ZN2) UAB KOMFOVENT behält sich das Recht vor, Änderungen ohne Benachrichtigung der Anwender vornehmen zu können ZC_20-05 Aktivieren... - Seite 16 Rezirkulation Kein Feuchtigkeitsregelungseinheit Wärmepumpe Zusätzliche Zone 1 Zusätzliche Zone 2 CF Defrost-Modus HEIZ-/KÜHLSEQUENZ Stufe 1 Wasser Zone1 Stufe 2 UAB KOMFOVENT behält sich das Recht vor, Änderungen ohne Benachrichtigung der Anwender vornehmen zu können Zone2 Stufe 3 ZC_20-05 Stufe 4...
- Seite 17 .komfovent .de www .komfovent .lv www .komfovent .com Vidzemes filiāle Alejas iela 12A, LV-4219 Valmiermuiža, Valmieras pagasts, Burtnieku novads Tel . +371 29 358 145 kristaps . z aicevs@komfovent . c om www . k omfovent . l v ZC_20-05...
